日本岛津GC-14B气相色谱仪使用说明书样本

岛津GC-14C气相色谱仪标准操作规程目的：建立一个岛津GC-14C气相色谱仪的标准操作规程。

范围：本规程适用于岛津GC-14C气相色谱仪的操作。

责任：岛津GC-14C气相色谱仪使用者。

依据：《岛津GC-14C气相色谱仪使用说明书》、《中国药典》2010年版。

规程：1、通电：1.1检查所有电源开关处于关闭状态。

1.2合拢电闸。

1.3向下按稳压器开关打开稳压器。

1.4旋N2钢瓶气阀，调节流量表盒内右侧面CARRIER（M）旋钮至后柱测得流速为40ml/min。

1.5检查SPGH－300·高纯氢气发生器内水位适宜（上不高于上端红线，下不低于下端红线），摁下其电源开关，调节流量表盒右侧面HYDROGEN 旋钮至HYDROGEN流量表反应为52Kpa（查表得40ml/min）。

1.6打开WYB-1A静音无油空气泵电源的，调节流量表盒后面AIR旋钮至流量表反应为40Kpa（查表得400ml/min）。

1.7向右打开岛津GC-14C气相色谱仪主机电源。

1.8摁下键。

1.9根据不同的分析条件设定各参数(CLO、INJ、DET、DET＃)并确定。

1.10摁下UPS电源开关，打开电脑显示器电源开关，按下电脑主机电源开关。

1.11打开N－2000双通道色谱工作站电源开关。

2.查看基线：2.1用鼠标双击“在线色谱工作站”以打“在线色谱工作站”，选择“打开通道1”，按“OK”。

2.2待色谱仪主机READY灯亮时，按下流量表盒正面IGNIT按扭，用点火器对准点火口点火，查看基线并不断调零直至电压变化不超过范围－0.004～＋0.004mv。

3.进样分析：3.1在“方法”里面填好各参数后，归一化法下进标准品，按START键。

（重复3次，较正因子相对偏差不得大于1.5%）。

3.2根据标准品图谱做出标准曲线，保存方法。

3.3切换至内（外）标法下进样品，按START键，采样结束，按“预览”查看结果。

（重复3次，相对偏差不得大于2.0%）3.4打开打印机电源开关，打印出报告书，关闭打印机电源。

GC-14B气相色谱仪中文说明书目录1.概述安装环境零件号规格2.安装拆封后的GC主体外观安装色谱柱的安装气化室单元更换或增加的安装汽化室的类型输入输出系统的连接器3.操作1操作面板的介绍操作程序的设定步骤4.操作2按键的分类个别按键的介绍控制参数和默认数值指示灯的提示信息文件功能错误信息，其他5.操作3温度设定检测器初始和最终温度的控制分析状态下的操作时间程序的设定文件其他操作附件1 错误显示6.结构和维护结构柱箱门、后部面板和侧面板的拆卸和更换故障检查和排除维护7.SPL-14分流/不分流气化室分流/不分流气化室安装8.流量控制器介绍流量控制器组件规格结构和零件列表9.毛细管柱的安装（可选项）毛细管柱支架CLH-14（P/N 221-32995-91）毛细管柱流量组件毛细管柱流量组件零件号10.可选的输出设备连接线COS-GC14AGC-14B个人电脑工作站升温连接器附加控制单元11.热导池检测器（TCD）简介结构TCD的安装载气流动图示操作TCD的故障检查12.氢火焰离子化检测器（FID）简介结构FID安装操作FID的故障检查感谢您购买岛津GC-14B气相色谱仪。

微电脑控制的GC-14B是一种多用途、高性能的气相色谱。

GC-14B在设计方面具有与众不同的的特点，例如：小型安装区域的要求和大系统的扩充性。

1.1安装环境安装场地虽然仪器的操作条件范围在5~40℃相对湿度20~85%，但在温度10~30℃相对湿度50~60%范围内使用能延长仪器使用寿命并获得更好的分析结果。

（操作温度：5~40℃，规定温度：10~30℃）安装场地警告：由于仪器后背会有高温气体（400℃）排出，请勿将易燃物体放置于仪器的后侧。

严禁将仪器置于易燃物体处。

仪器安装场地的空间要求：仪器的外部尺寸H：高 520mmW：宽 400mmD：深 475mmE：流量控制器高 70mmA：仪器后侧空余空间至少300mmB：可选单元 76mmC：C-R7A积分仪 364mmGC-14B主机重：大约40kg注意：样品一般会经过气化然后传送到到分流器、吹扫器和检测器等等。

岛津气相色谱仪操作规程岛津气相色谱仪（Shimadzu Gas Chromatograph）是一种常用的分析仪器，广泛应用于各个领域的实验室和科研单位。

为了确保岛津气相色谱仪的安全运行和准确性，以下是操作规程的详细介绍。

1. 仪器检查和准备在操作岛津气相色谱仪之前，必须进行仪器检查和准备工作。

首先，检查气源和供电是否正常，并确保气瓶充足。

接下来，检查色谱柱的连接是否紧密，并确认柱温和进样口温度设置正确。

最后，检查检测器和色谱仪的联接是否稳固，所有仪器部件都处于可靠状态。

2. 样品制备和进样根据具体实验要求，制备待分析的样品。

确保样品的准备过程符合标准化操作流程，并避免任何可能引入干扰物质的情况。

在进样前，将样品注入进样器，并设置好进样量、进样模式和进样速率。

注意，进样应该按照实验要求进行，严格遵守相关的实验室安全规定。

3. 仪器参数设置在进行分析之前，必须对岛津气相色谱仪的相关参数进行设置。

包括柱温、进样口温度、流速、程序温度梯度等。

这些参数的设置应该根据待分析样品的特性和目的来确定。

在设置过程中，要确保参数的准确性和稳定性，避免误差的出现。

4. 方法建立与优化针对待分析样品的特性，建立适合的分析方法和优化条件。

这包括色谱柱的选择、固定相的优化、进样模式和检测器的设置等。

通过方法的建立与优化，能够提高分析的准确性和灵敏度，为后续实验提供可靠的基础。

5. 操作记录和数据处理在实验过程中，必须详细记录操作步骤和任何的操作异常。

同时，需要及时记录检测到的数据，并进行必要的数据处理。

通过记录和数据处理，可以对实验结果进行验证和分析，确保实验的可重复性和结果的可信度。

6. 仪器维护与清洁岛津气相色谱仪是一种精密仪器，在使用后需要进行维护和清洁工作。

包括对色谱柱的养护和更换，清洁进样口和检测器，以及定期检查和维护仪器的各个部件。

维护和清洁工作的目的是确保仪器的长期稳定运行和分析结果的准确性。

总结：以上是岛津气相色谱仪操作规程的详细介绍。

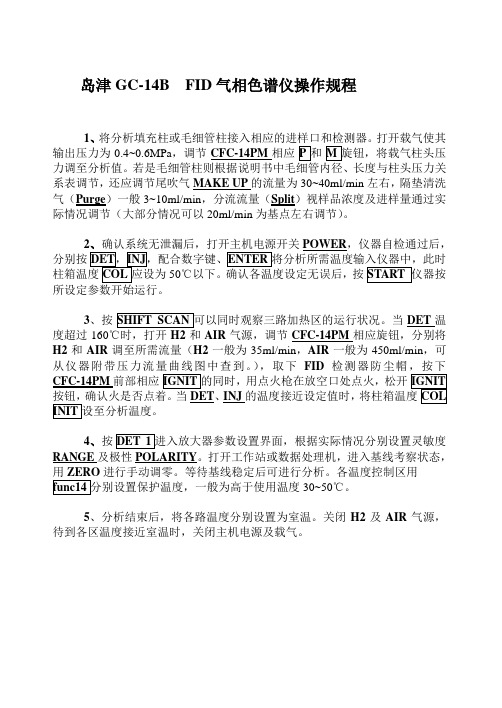

岛津GC-14B FID气相色谱仪操作规程
1、打开载气使其
输出压力为0.4~0.6MPa，调节CFC-14PM相应
力调至分析值。

长度与柱头压力关系表调节，还应调节尾吹气MAKE UP的流量为30~40ml/min左右，隔垫清洗气（Purge）一般3~10ml/min，分流流量（Split）视样品浓度及进样量通过实际情况调节（大部分情况可以20ml/min为基点左右调节）。

POWER，仪器自检通过后，
分别按
50按
3、按DET温度超过160AIR气源，调节CFC-14PM相应旋钮，分别将H2和AIR调至所需流量（H2一般为35ml/min，AIR一般为450ml/min，可
），取下FID
CFC-14PM前部相应用点火枪在放空口处点火，松开
DET、INJ的温度接近设定值时，
4、按
RANGE及极性POLARITY。

打开工作站或数据处理机，进入基线考察状态，进行手动调零。

等待基线稳定后可进行分析。

各温度控制区用
30~50℃。

5、分析结束后，将各路温度分别设置为室温。

关闭H2及AIR气源，待到各区温度接近室温时，关闭主机电源及载气。

GC－14B主机操作
进样口温度设置
• 按 INJ/AUX 2 键或相应辅助温控单元（AUX1～ AUX2） • 输入温度值 • 按 ENTER 键
柱温设置
1）恒温分析 按 COL/AUX1 2）程序升温分析 • 按 COL/AUX. 1 • 按 INIT/TEMP • 按 INIT/TIME • 按 PROG/RATE 输入初始温度 ENTER INIT/TEMP 温度值 ENTER
1、监测色谱仪各参数实际值 按 MONIT 功能键 2、显示色谱仪各参数设定值 按 功能键 ENTER 功能键 INIT TEMP INIT TIME PROG RATE FINAL TEMP
FINAL TIME COL AUX1 AUX2
INJ TC
1 2 3 4
FID FTD FPD ECD TCD
检测器设置
1、选择检测器 DET 编号 ENTER
2、显示所选择的检测器 DET ENTER 3、检测器参数设定 按 RANGE 输入参数值 按 POL 输入参数值 设定量程 设定极性 设定电流
按 CURR 输入参数值
显示色谱仪参数值
1、开始计时 2、停止计时 流速测定示例 假设使用一皂膜流量计，其体积为VmL，用秒表测 得的时间为X 秒，则流量为：
流量＝ VmL 60 × V = ( mL / min) X X min 60
按 STW 一次 再按 STW 一次
输入初始温度保持时间 ENTER 输入一阶升温速率 ENTER
柱温设置
• 输入二阶升温速率 ENTER 至各阶升温速率输入完毕 ENTER • 按 FINAL/TEMP 输入一阶终温 • 输入二阶终温
ENTER 至各阶终温输入完毕
• 按 FINAL/TIME 输入一阶终温保持时间 ENTER • 输入二阶终温保持时间 ENTER 至各阶终温保持时间 输入完毕

GC-14B气相色谱仪中文说明书目录1.概述1.1.1安装环境1.1.2零件号1.2规格2.安装2.1.1拆封后的GC主体外观2.1.2安装2.2色谱柱的安装2.3气化室单元更换或增加的安装2.4汽化室的类型2.5输入输出系统的连接器3.操作13.1操作面板的介绍3.2 操作程序的设定步骤4.操作24.1按键的分类4.2个别按键的介绍4.3控制参数和默认数值4.4指示灯的提示信息4.5文件功能4.6错误信息, 其它5.操作35.1温度设定5.2检测器5.3初始和最终温度的控制5.4分析状态下的操作5.5时间程序的设定5.6文件5.7其它操作附件1 错误显示6.结构和维护6.1结构6.2柱箱门、后部面板和侧面板的拆卸和更换6.3故障检查和排除6.4维护7.SPL-14分流/不分流气化室7.1分流/不分流气化室7.2安装8.流量控制器8.1介绍8.2流量控制器组件8.3规格8.4结构和零件列表9.毛细管柱的安装( 可选项)9.1毛细管柱支架CLH-14( P/N 221-32995-91)9.2毛细管柱流量组件9.3毛细管柱流量组件零件号10.可选的输出设备10.1连接线10.2 COS-GC14A10.3 GC-14B个人电脑工作站10.4 升温连接器10.5附加控制单元11.热导池检测器( TCD)11.1简介11.2结构11.3 TCD的安装11.4载气流动图示11.5操作11.6 TCD的故障检查12.氢火焰离子化检测器( FID)12.1简介12.2结构12.3 FID安装12.4操作12.5 FID的故障检查感谢您购买岛津GC-14B气相色谱仪。

微电脑控制的GC-14B是一种多用途、高性能的气相色谱。

GC-14B在设计方面具有与众不同的的特点, 例如: 小型安装区域的要求和大系统的扩充性。

1.1安装环境1.1.1 安装场地虽然仪器的操作条件范围在5~40℃相对湿度20~85%, 但在温度10~30℃相对湿度50~60%范围内使用能延长仪器使用寿命并获得更好的分析结果。

备注 包括GCsolution程序和安装手册(参考手册和管理手册为
PDF版本) 描述怎样利用GCsolution获得和分析数据
软件使用许可协议,请仔细阅读
此电缆用于连接您的个人电脑和气相色谱仪
注意: 不同的产品包装含有的物品可能会有一点差别. 请参看随机附带的安装手册
ii
LabSolutions/GCsolution 操作
本手册的读者应对视窗基本操作有一定的了解. 视窗操作请参看产品配有的安装手册.
GCsolution产品包装中包括以下物品.
物品名称
GCsolution CD-ROM光盘
GCsolution操作手册 软件许可协议 RS-232C电缆
数量
1
1 1 1
编号.
223-05053-03
223-00803 223-60033 228-35397-92
岛津公司不要求和保证有关于本手册在设备操作上应用产生的影响.
请注意对本手册中的内容的应用产生的影响岛津公司不承担任何责任.
岛津公司会在停止生产既定产品的七年之内提供此产品原装的岛津公司维修部件. 在此期限之后岛津公司不保证提 供此种维修部件.但是,下列产品停止生产后,由我们的合作公司生产的维修部件的可提供时间由该公司决定. GCsolution 为岛津公司商标之一. DBWAX 为J&W公司的一种产品名称. Microsoft® Windows®, Windows NT®, Windows 2000®, Windows XP® 和MS-Excel® 是微软公司的注册商标. Microsoft® Windows® 和 MS-Word 是微软公司的产品. Adobe®, Acrobat® 和 Distiller® 是Adobe系统股份有限公司的注册商标. Acrobat Reader™和Acrobat

SPL 进样口载气输入压力范围 H2 选 300～500kPa 其它气选 500～900kPa
TCD 检测器的信号放大倍数，可选×1 或×10
填充柱流量控制器的工作方式 做载气时选 DAFC 做尾吹气时选 AMC.LR 如果双流路 DAFC 规定为 AMC.LR, 流路配置时 DINJ 不显示，尾吹气的设定在 OPTION 中设定，下图以左侧不使用，右侧作尾吹气为例
岛津国际贸易(上海)有限公司
TCD 检测器参数设定
GC-2014 硬件基本操作
TCD 有两个温度设定， 一个为 TCD 入口预热 另一个为 TCD 池温度
TCD 极性 当出现负峰时可通过 极性切换使峰变正
TCD 电流 TCD 可使用的电流与 TCD 的温度及使用的气体种类 有关，关系如下图
岛津国际贸易(上海)有限公司
岛津国际贸易(上海)有限公司
第 14 页 共 24 页
GC-2014 硬件基本操作
仪器维护
进样垫
进样垫为常用消耗品，一般使用次数为 100 次，当使用的进样针针头较粗时或较钝时会减少进样垫 的使用次数。
201-35584 （标准型，20 个/包） 221-48972-91 （LL 长寿型，20 个/包） 221-35507-01 （LB-2 低流失型，20 个/包） 221-48398-91 （HT 高温型，20 个/包） 分流进样口更换隔垫（以下为移除隔垫的过程，安装次序反转即可）
第 17 页 共 24 页
岛津国际贸易(上海)有限公司
GC-2014 硬件基本操作 衬管
如果保留时间漂移或重现性变差如果检测到鬼峰出现上述问题时有可能是石英棉的位置移动了或变 脏了或可能是玻璃衬管脏了
221-41444-01 分流用 未隋性处理

岛津GC-2014气相色谱仪操作规程1 开机前准备1.1检查载气系统泄漏、电源连接、载气种类、进样气垫等情况。

1.2检查并核对色谱柱种类是否与标识卡标注种类相符合，色谱柱最高使用温度及色谱柱型号是否满足待分析样品的要求。

1.3打开氮气、空气、氢气。

2 开机2.1打开电源开关，待仪器系统自检通过后打开“Start GC”（或者从GC Solution 工作站中也可打开）。

2.2打开GC Solution工作站，单击通道1，进入实时分析窗口，从“文件”菜单中选择“打开方法文件” ，选择需要的方法文件并打开，然后点击“下载参数”，将方法文件所设定的仪器参数传输到GC 。

2.3待“仪器监视器”小窗口中各项参数指标均处于“准备就绪”状态（绿色）且FID点火成功后，即可进行样品分析了。

打开“单次分析”进入分析操作界面，再打开“样品记录”，输入样品名称和“数据文件”目录及名称，点击“确定”。

再点击“开始”，然后将样品注入进样口，按下GC面板上的“Start”按钮后即开始数据采集。

2.4序列分析：对于配有自动进样器AOC-20i的仪器可进行序列分析。

打开“批处理”，在编辑序列参数窗口中依次输入样品瓶号、方法文件、样品名称、样品保存路径等，待仪器准备就绪且基线走稳后，即可点击“开始”进行数据采集。

3 方法编辑：3.1从“文件”菜单中选择“新建方法文件” ，根据待分析样品的理化性质来设定合适的仪器参数（汽化温度、载气、空气、氢气流量、尾吹流量、柱箱温度、检测器温度等）。

3.2打开“文件”菜单中“方法文件另存为”，将新建好的方法文件以一个名称保存在合适路径的文件夹中。

4数据结果处理4.1打开工作站“再解析”进入数据分析：打开一个标样数据文件为参考，设置数据处理参数，另存这些参数为一个方法文件。

4.2进入校正曲线：打开上述方法文件，对应校正级别增加标样数据文件，完成后保存。

4.3进入数据分析：打开一个样品数据文件，加载上述校正曲线方法文件，保存计算结果到数据文件。

分流比
总流量
载气种类选择 He 氦气 N2 氮气 Ar 氩气 H2 氢气
按［PF1］进行柱参数的设定
载气开关
PRESS（压力） 控制系统使柱入口压力维持恒定 VELOCITY（线速度） 控制系统使线速度维持恒定 FLOW（流量）仅当进样方式设置成 Direct 时可选择
隔垫吹扫气的设定 从[FLOW]键主屏幕按切换键后选择
[Purge](PF 菜单)进入隔垫吹扫设定屏幕
注：通常隔垫吹扫气设定为3ml/min，当 柱头压低于 15kPa时，设定为柱头压1/5以下的整数（例如：柱头压 为7.7kPa时，隔垫吹扫气设定为1ml/min）。否则仪器 可能出现Carx Purge Leak（吹扫气漏）报警
第 3 页 共 24 页
第 6 页 共 24 页
GC-2014 硬件基本操作
信号极性 仅在控制方式为 Dual 时显示 ＋ （输出信号＝左侧信号－右侧信号）
－ （输出信号＝右侧信号－左侧信号）
控制方式 Dual 为双路使用 Single L 仅使用左侧 FID Single R 仅使用右侧 FID
第 7 页 共 24 页
第 17 页 共 24 页
岛津国际贸易(上海)有限公司
GC-2014 硬件基本操作 衬管
如果保留时间漂移或重现性变差如果检测到鬼峰出现上述问题时有可能是石英棉的位置移动了或变 脏了或可能是玻璃衬管脏了
221-41444-01 分流用 未隋性处理
221-48335-01 不分流用 未隋性处理 以下衬管主要作农残分析或吸附性强的样品
三个条件在柱条件固 定时成正比关系，设 定时三选一即可
柱头压
总流量＝柱流量＋柱流量×分流比＋隔垫吹扫流量 一般隔垫吹扫流量为定值，当柱流量确定时，总流量 随分流比变化而变化，反之亦然。设定时两者选一

5）数据的处理：点击“数据”项下的“浏览”项，或“数据分析”（于“LC 实时
分析”界面的左侧）。双击需分析的文件，在数据图上右击，可进行所需的操作。
点击“视图”的“峰表”项，可得到峰的信息。在“峰表”的界面右击，点击“表样式”
可对峰的信息进行增减。
6）冲柱子：将仪器参数的甲醇通路设置为 100%，点击“下载”，不需进样；
出现三种状态：
1．min 灯亮：设定分钟 2.sec 灯亮：设定秒钟 3.屏显 HID，3 个灯都不亮: 保
持状态，离心机持续工作。
4）. g·sec（积分器）的测量与设定：测量：当 TIME 设定后进行离心机的操作，
按 TIME 旋钮将 g·sec 灯闪烁，显示在 TIME 显示屏上的数值为实际测量的 g·sec
当基线平稳后才开始进行实验。
6）实验完毕，仪器开始降温，当检测器、气化室、色谱柱的温度
均降至室温时，关闭系统，主机电源以及电脑电源等，最后关气（如
使用氢气，实验完毕应立即关闭氢气）
。
7）突发事件时，应立即关闭主机电源、其它设备电源和所有气阀。
LC-6AD 岛津液相色谱仪操作规程
1）依次接通泵、检测器、电脑、打印机电源。
“SUPER SLOW”加速和减速：按“ACCEL（DECEL）”键，1 个 LED 灯亮
6）.设定“SUPER SLOW”加速速度（Na）或减速速度（Nd）：持续按住“ACCEL”
或“DECEL”约 3 秒钟，“TIME”显示屏显示 SET.A 或 SET.d，转动 SPEED 旋钮分
别设定加速速度（Na）或减速速度（Nd），设定被存储后按任意键返回。
GC-14C 岛津气相色谱仪操作规程
1）开气、检漏。
2）打开仪器主电源及电脑电源等。

气体流量控制表 进样口（气化室） 气体流量控制旋钮 分流与不分流控制阀
分流（左）、隔垫吹扫 （右）流速控制旋钮
分流\隔垫吹扫出口
FID主电路板控制器电平调整旋 钮
ECD主电路板控制器
主机辅助加热系统开关键
主机电源总开关键
二、岛津GC－14B气相色谱仪操作规程内容介绍
1.目的 Purpose:
制定一个标准的仪器操作规程，减少误操作，使其规范化，保证 检验结果准确，可靠。
岛津 GC14-B气相色谱仪 操作规程培训
（及仪器一般维护）
编号：5-04100-E
岛津GC-14B简介
日本岛津公司生产，我 公司于2000年购入。 仪器优点： FID 检测器灵敏度高。 缺点：降温慢。
目前用与出口及国内样 品检测。
一、主机介绍
FID检测器 ECD检测器
防辐射标识 柱箱门开关
仪器控制面板
这一点主要是保护色谱柱、及整个系统的清洁，必要时，应开大空气、 氢气及尾吹流量，对检测器进行吹扫，可防止碳粉等污染物对检测器的 污染及高沸点物滞留色谱柱造成色谱柱极性的变化。
3.9将柱温、汽化室、及检测器进行降温设定，关氢气和空气总 阀。
3.10当柱温、汽化室、及检测器温度降至一定温度时，关闭电源、 氮气(载气)阀门,填写仪器使用记录,整理操作台面。
每阶终温设定：FINAL/TIME + 一阶柱温 + ENTER +.. + 五阶柱温 + ENTER
每阶温度保持时间：FINAL/TIME + 一阶柱温保持时间 + ENTER +.. +五阶…+
ENTER
▪选择检测器(FID=1，ECD=2)： DET ＋ 编号 + ENTER （1代表FID、2代表ECD）

岛津 GC-2014 气相色谱仪
(GCsolution 工作站)
培训教材
岛津国际贸易（上海）有限公司
分析中心
岛津 GC-2014 气相色谱仪（GCsolution 工作站）培训教材
目录
2
岛津 GC-2014 气相色谱仪（GCsolution 工作站）培训教材
基本操作
1. 开机和关机 1.1 开机
24
说明软件命令状态。
岛津 GC-2014 气相色谱仪（GCsolution 工作站）培训教材
以上介绍的窗口栏目，均可在[视图]中进行选择。资源管理器、辅助栏、输 出窗口、标签控制和仪器监视的快捷图标在[工具条]中可以选择。 4 仪器参数设置
需要新建方法时，点击菜单栏[文件]中[新建方法文件]命令。或者在[工具 条]中点击[新建] 图标。在[仪器参数]界面中设定方法。
2 点击添加
对进样口和检测器也用相同方法进行设定。如果有需要去除的模块可以在窗 口右侧[模块设定]中点击该模块，再点击红色向左箭头，就能删除。
2 点击删除
1 点击选择
2.3 分析流路模块参数设定 需要对选择的模块设定参数。在模块设定中双击[AOC-20i]，弹出<分析流路
模块#1>窗口。
7
岛津 GC-2014 气相色谱仪（GCsolution 工作站）培训教材
图标，弹出[GC-2014] 窗口。如果需要
双流路分析，可将分析流路数设定为 2。如果选择了[保存监控值]，可以将仪器 的温度、压力状态记录。
先通载气 20 分钟后 再开始升温，有利于 柱寿命
压力单位有多个选择，一 般用国际单位
2.2 模块设定 根据仪器实际情况进行模块设定。比如：仪器现在使用了 AOC-20i 自动进样

仪器分析仿真仪器分析仿真软件GC-14C系统操作手册目录一、导读............................................................................................................. - 2 -二、软件安装..................................................................................................... - 2 -三、初步认识..................................................................................................... - 2 -四、仿真操作..................................................................................................... - 5 -五、相关说明...................................................................................................- 12 -一、导读本仿真系统是根据岛津GC-14C气相分析仪器及岛津Clarity工作站软件进行开发的仪器分析系统。

本操作手册主要包括系统的基本操作知识以及模块的简单描述，其中工作站的使用不在本手册范围，请参加相关手册。

具体的实验要求参见教师的相关教案。

二、软件安装参见《仿真软件安装》。

三、初步认识1.软件启动安装完软件后，可以通过下属两种方式启动仿真软件：启动方式一：在桌面点击仿真软件快捷方式：气相分析软件，双击后可以运行软件；启动方式二：进入软件安装目录，找到PISPNETRun.exe文件，双击后可以运行。

GC-2014气相色谱操作流程（检测器为FID）一·开机步骤1.打开气源（气体发生器）载气（N2）：0.4Mpa，H2：0.3Mpa，Air：0.4Mpa。

2.打开GC2014气相色谱仪和计算机，双击GCsolution，点击【仪器1】，在“登录”界面单击【确定】，进入【实时分析】单元，连接GC仪器。

3.单击工具栏【仪器监视器】，检查仪器状态是否正常，气相色谱仪上显示灯是黄色或绿色为正常。

4.单击【配置维护】—【系统配置】，在“系统设定”中选择需要的配置，单击【设置】。

5.设置【仪器参数】中的自动进样器（AOC-20i）；进样装置（SPL）下设置进样室温度、进样方式、分流比；设置柱温（须略高于检测所需柱温10~20℃）、设置检测器（FID需高于进样室10~20℃）；设置常规参数。

通常先将进样室温度、检测器温度、柱温都设置成40℃，进行仪器各部分的预热，大约10分钟左右。

6.设定分析样品需要的参数（通过【文件】—【方法文件另存为】选择该方法的保存路径），【下载】方法至GC2014。

7.待GC状态为“准备就绪”时进行【斜率测定】，测定值在默认误差范围内即可进行检测。

二·单个样品分析1.单击左侧【单次分析】—【样品记录】，设置数据保存路径，在“样品注册”对话框中设置各参数，并明确“样品瓶号”【确定】。

2.单击左侧工具栏【开始】，（手动进样分析时，需要按气相色谱仪上的“Start”键才能开始分析）进入检测。

3.检测会根据柱温参数中设置的结束时间自动停止并保存数据文件，如需手动停止，单击左侧工具栏【停止】。

三·关机步骤1.保存上述分析方法，升高柱温20~30℃，进行20~30min的柱清洗。

2.调用一个新方法（降温方法），【下载】至仪器，进行仪器的降温，待进样器和检测器的温度降至70℃以下时，在GCsolution上【关闭系统】，退出软件控制。

关闭GC2014主机电源，关闭电脑。

岛津GC-14B型气相色谱仪操作规程1操作前的准备1.1 色谱柱的安装参照说明书进行安装，新柱老化时，将其进样口一端接入进样器接口，另一端放空在柱箱内，检测器一端封住，新柱在低于最高使用温度20~30℃以下、通过较高流速载气老化24小时以上。

柱连接时，按柱温高低选用合适的密封垫圈，一般为：250℃以下250℃以上不锈钢柱铝垫圈铝垫圈玻璃柱硅橡胶垫圈石墨垫圈安装时注意松紧适度，安装后打开载气阀，在正常通气情况下用皂液检漏。

1.2 气体流量的调节1.2.1 载气（N2）开启氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态。

打开高压阀，缓缓旋动低压阀的调节杆，调节至约0.6Mpa，缓缓开启主机上载气进口压力表（P），使表压指示为5kg/cm2，再缓慢开启载气流量表（M），调节氮气流量至实际操作量。

1.2.2 氢气等柱温箱温度达到设定值后，打开氢气钢瓶或氢气发生器主阀，调节输出压力为2kg/cm2，主机上压力调节至约0.5kg/cm2。

1.3 检漏用皂液检查柱以及各连接处是否漏气。

2主机操作2.1 接通电源，开启主机电源（右下侧），此时显示出来，同时POLARITY 1or2的灯亮。

温度设置见下：设置显示⑴设定检测器温度⑵设定进样口温度⑶设定柱温⑷设定柱温延续时间⑸设定柱的升温速度⑹设定色谱柱最终温度⑺设定最终温度的时间注：如不需程序升温只需前3部分操作。

⑻设定FID控制条件检测器中灯亮表明FID未安OFFINJ（1）灯亮⑼Monitor ，操作显示检测器或柱温未按加热开关，不显示加热，按不得按←显示室温←由于仪器开启，显示高于室温，开启加热开后显示加热中的温度。

⑾接通加热开关2.2 点火适当调小氢气、空气流量（注意：调小空气流量可按主机表头适当调大氢气流量，立即用点火器点火，可听到“卟”声，为确证已点着，可用一块玻璃（镜片）置于检测器喷口处，如玻片上有雾，表明火已点着，然后将氮气、空气和氢气调节到预置的位置。

岛津GC-2014气相色谱仪（GCsolution工作站）培训教材岛津企业管理（中国)有限公司分析中心本页空白目录1 启动GC1.1 打开气源、电源 (7)1。

2 系统配置 (9)1.3 系统启动 (16)1.4 系统关闭 (16)2 创建方法文件2.1 新建方法文件 (17)2.2 设置自动进样器参数 (18)2。

3 设置进样口参数 (20)2。

4 设置柱箱参数 (22)2。

5 设置FID参数 (23)2.6 设置常规参数 (24)2。

7 附加流量控制 (25)2。

8 保存方法文件 (26)2.9下载方法文件 (26)3 数据采集（单次进样）3.1 斜率测定 (27)3。

2 单次进样分析 (28)3.2.1空白基线采集 (28)3.2.2 标样数据采集 (28)3。

2。

3 扣除基线数据 (29)3.2。

4 待机 (30)3。

2.5 采集 (30)3.2。

6 采集停止 (30)4 定性定量分析4.1 进入再解析处理数据 (31)4.2 外标法 (32)4.2。

1打开数据文件 (32)4.2。

2数据文件积分条件修正 (32)4。

2.3创建方法名称 (33)4。

2.4创建组分表 (34)4.2。

5保存组分表至方法文件 (36)4.2。

6校准曲线制作 (37)4.2。

6.1 打开方法文件 (37)4。

2。

6.2 创建批处理表 (37)4.2。

6.3 运行批处理表 (41)4.2。

6。

4 检查校准曲线 (41)4。

2.7定量未知样品 (44)4。

3内标法 (45)4。

3。

1打开数据文件 (45)4。

3。

2数据文件积分条件修正 (45)4。

3.3创建方法名称 (46)4.3.4创建组分表 (47)4.3。

5保存组分表至方法文件 (49)4。

3.6校准曲线制作 (50)4。

3。

6。

1 打开方法文件 (50)4.3.6.2 创建批处理表 (50)4.3。

6.3 运行批处理表 (52)4。

3。

6。

4 检查校准曲线 (52)4。
