电能质量控制与分析方法随着国民经济的发展，科学技术的进步和生产过程的高度自动化，电网中各种非线性负荷不断增长；各种复杂的、精密的，对电能质量敏感的用电设备越来越多。
随着计算机技术的日益普及，大量基于计算机系统的控制设备和电子装置不仅对供电电能质量异常敏感，同时也加剧了电能质量的进一步恶化。
一、电力系统电能质量问题的产生主要有以下几个原因1.电力系统元件存在的非线性问题。
电力系统元件的非线性问题主要包括：发电机产生的谐波；变压器产生的谐波；直流输电产生的谐波。
此外，还有变电站并联电容器补偿装置等因素对谐波的影响。
其中，直流输电是目前电力系统最大的谐波源。
3.电力系统故障。
电力系统运行的各种故障也会造成电能质量问题，如各种短路故障、自然灾害、人为误操作、电网故障时发电机及励磁系统工作状态的改变、故障保护装置中的电力电子设备的启动等都将造成各种电能质量问题。
衡量电能质量的主要指标：由于所处立场不同，关注电能质量的角度不同，人们对电能质量的定义还未能达成完全的共识，但是对其主要技术指标都有较为一致的认识。
主要指标为国家技术监督局相继颁布的涉及电能质量六个方面的国家标准，即：供电电压允许偏差，供电电压允许波动和闪变，供电三相电压允许不平衡度，公用电网谐波，暂时过电压和瞬态过电压以及供电频率允许偏差等的指标限制。
二、电能质量控制策略与技术1.PID控制。
这是应用最为广泛的调节器控制规律，其结构简单、稳定性好、工作可靠、调整方便，易于在中实现。
当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，应用PID控制技术最为方便。
其缺点是：响应有超调，对系统参数摄动和抗负载扰动能力较差。
2.空间矢量控制。
空间矢量控制也是一种较为常规的控制方法。
其原理是：将基于三相静止坐标系（abc）的交流量经过派克变换得到基于旋转坐标系（dq）的直流量从而实现解耦控制。
常规的矢量控制方法一般采用DSP进行处理，具有良好的稳态性能与暂态性能。
电能质量监测与控制技术现状和发展趋势概述电能质量是指电力系统中电能的波动、噪声和谐波等非标准波形或者越限的电压、电流问题。
随着电力系统的快速发展和电力负荷的增加，电能质量问题日益突出，严重影响着电力市场的健康发展和用户的正常用电。
因此，电能质量监测与控制技术的研究和应用变得至关重要。
电能质量监测技术是用来对电力系统中的电能质量进行实时监测和分析的一项重要技术。
通过对电压、电流、功率因素、谐波等参数的实时监测，可以及时发现电力系统中的异常情况，并采取相应的措施进行修复，以保证电能质量的稳定和可靠。
目前，电能质量监测技术主要包括在线监测和离线监测两种方式。
在线监测技术是通过在电力系统中安装传感器和监测仪器来实时监测电能质量参数，并将监测数据传输到监控中心进行实时分析和处理。
在线监测技术可以实时发现电力系统中的异常情况，并及时报警，为电力系统的运行提供了重要的支持。
离线监测技术则是通过对电力系统中的电能质量参数进行定期或者不定期的抽样检测和分析，以了解电力系统中电能质量的情况并评估其影响程度。
离线监测技术主要适用于电力系统问题的排查和故障分析。
除了监测技术外，电能质量控制技术也是保障电力系统正常运行的重要手段。
电能质量控制技术主要包括主动和被动两种方式。
主动控制技术是通过采取一系列措施预防和解决电能质量问题，如提高设备的质量水平、优化电力系统结构、合理设计电力系统等。
被动控制技术则是通过安装电能质量调节设备和控制器来对电能质量进行补偿和调节。
被动控制技术可以对由电力系统带来的谐波、电压波动、电压偏差等问题进行有效处理，提高电力系统的稳定性和可靠性。
未来，电能质量监测与控制技术的发展将呈现以下的趋势：首先，随着智能电网的建设和发展，电能质量监测与控制技术将更加智能化。
传感器和监测仪器将更加智能化，能够实现自动化、集成化和数字化操作。
监控中心将采用先进的数据处理和分析技术，能够对大量的监测数据进行实时处理和分析，提高监测的效率和准确性。
电力系统中的电能质量研究与控制电力系统中的电能质量一直是电力行业关注的重要问题。
随着电力系统的不断发展和电力负荷的增加，电能质量问题变得愈发突出。
电能质量不仅关系到电力系统的稳定运行，还直接影响到用户的用电质量和设备的寿命。
因此，对电力系统中的电能质量进行深入研究和有效控制，对于提高电力系统的可靠性和稳定性具有重要意义。
一、电能质量的定义和影响因素电能质量是指电能在传输和利用过程中所具有的稳定性、可靠性和纯净度等特性。
电能质量问题主要包括电压波动、电压暂降、电压谐波、电压不对称、频率偏差等。
这些问题的产生主要受到电力系统的运行状态、负荷特性、设备故障等因素的影响。
二、电能质量的研究现状目前，国内外对电能质量的研究主要集中在电能质量监测、电能质量分析和电能质量控制等方面。
通过对电力系统中的电能质量进行监测和分析，可以及时发现问题并采取有效措施进行控制和改善。
三、电能质量的控制方法针对电力系统中的电能质量问题，可以采取一系列控制方法进行改善。
包括电能质量监测系统的建设、电能质量分析技术的应用、电能质量改善设备的安装等。
通过这些控制方法的应用，可以有效提高电力系统的电能质量，保障用户的用电质量。
四、电能质量的影响及对策电能质量问题不仅影响到电力系统的稳定运行，还直接影响到用户的用电质量和设备的寿命。
因此，对于电能质量问题的研究和控制具有重要意义。
在实际应用中，可以通过加强电能质量监测和分析，及时发现问题并采取有效措施进行改善。
五、电能质量的未来发展趋势随着电力系统的不断发展和电力负荷的增加，电能质量问题将变得愈发突出。
未来，将成为电力行业的重要研究方向。
通过不断深入研究和技术创新，可以有效提高电力系统的可靠性和稳定性，为用户提供更加优质的用电服务。
梳理一下本文的重点，我们可以发现，电力系统中的电能质量研究与控制是电力行业的重要课题。
通过对电能质量问题的深入研究和有效控制，可以提高电力系统的可靠性和稳定性，保障用户的用电质量。
电能质量问题分析与治理电能质量是指电网电能满足用户负载性能要求的能力，其指标包括电压稳定性、频率稳定性、谐波、波形畸变等。
电能质量问题不仅会影响电器设备的使用寿命和性能，还会造成电能的浪费和对环境的污染。
因此，电能质量问题的分析和治理也成为了当今电力领域的重要议题。
电能质量问题的原因电能质量问题的出现是由于电力系统中各种因素的影响，包括电源、电网、负载等因素。
其中，电源方面的因素主要包括电压波动、电压闪变、电压谐波等；电网方面的因素主要包括短路故障、线路阻抗等；负载方面的因素则主要包括非线性负载等。
电源方面的因素电源方面的因素主要包括电压波动、电压闪变、电压谐波等。
电压波动是指电网电压在一定时间内突然变化的现象，例如因短路故障、大负荷启动等原因造成电网电压瞬间降低或升高。
电压闪变则是指电网电压的瞬间变化，例如当大型电动机启动时，其突然的电流冲击会引起电压的瞬间下降，从而影响电能质量。
电压谐波则是指电网电压中包含有超过基波频率的波形，其存在主要是由于非线性负载所导致的。
电网方面的因素电网方面的因素主要包括短路故障、线路阻抗等。
短路故障是指电力系统中线路短路故障导致电站输出电能下降或中断，从而影响电能质量。
线路阻抗则是指线路本身的电阻和电感，其存在会使得电能传输时会出现损耗并影响电能质量。
负载方面的因素负载方面的因素主要包括非线性负载等。
非线性负载指的是与电源输出电压不成线性关系的负载，例如电动机、放电灯、电子设备等。
由于非线性负载会产生电磁干扰和谐波，从而导致电能质量问题的出现。
电能质量问题的治理针对电能质量问题，需要采取一系列的技术手段和管理措施进行治理。
其中，技术手段主要包括改进供电网的质量和稳定性、提高电器设备的质量、采用滤波器和无功补偿等措施；管理措施则主要包括制定相关的技术标准和规范、加强对电能质量监测和测试、加强对新能源电力系统的规划和建设等。
改进供电网的质量和稳定性在电能质量问题治理中，一个重要的方向就是改进供电网的质量和稳定性。
电力系统的电能质量分析与控制一、引言电能质量是指电力系统供电能力达到用户要求时电能的一组技术指标。
随着社会经济的发展，人们对电能质量的要求也越来越高。
因此，电力系统的电能质量分析与控制显得尤为重要。
二、电能质量的概念与特征1. 电能质量的概念电能质量即电力系统供电能力与用户用电负载之间的匹配程度，它体现了电力系统对电力负荷的稳定供电能力和对负载供电质量的控制水平。
2. 电能质量的特征（1）稳定性：电能质量要求电能供应的稳定性，即电压和频率的稳定。
（2）均匀性：要求电能的质量对于不同地区、不同用户是一致的。
（3）可靠性：电力系统供电的可靠性，包括对瞬时电压暂降、暂升和暂无电的承受能力。
（4）协调性：电源与负载之间的和谐性，即电源和负载在频率、电压、波形等特性上的协调。
三、电能质量的分类与分析1. 电压质量问题（1）瞬时电压变动瞬时电压变动是指电压在短时间内发生的波动，主要包括电压暂降、电压暂升和电压闪变等。
（2）谐波谐波是指电源电压或电流中频率是电源频率整数倍的非纯正弦组分。
（3）电压波形畸变电压波形畸变是指电源电压的波形在最佳的正弦形状上产生偏离。
2. 频率质量问题频率质量问题主要包括频率偏差和频率稳定度，分别表示电源电压频率与标称频率之间的差距和频率的变动程度。
3. 波形质量问题波形质量问题主要包括电源电压的波形畸变和波形失真程度。
波形畸变是指电压波形在最佳的正弦形状上发生偏离，而波形失真则是指电压波形受到非线性元件引起的扭曲。
4. 电能质量的分析方法（1）数据采集与监测通过采集电能质量监测点的电压和电流数据，可以了解电能质量的状况。
（2）参数计算与评估根据采集到的数据，计算出电能质量指标的数值，用于评估电能质量状况。
（3）故障诊断与分析通过监测数据的对比分析，可以找出电能质量的故障原因，进行故障诊断与分析。
四、电能质量的控制方法1. 电能质量优化技术（1）隔离技术采用隔离技术，将电源与用户隔离，减少电源中的电能质量问题对用户的影响。

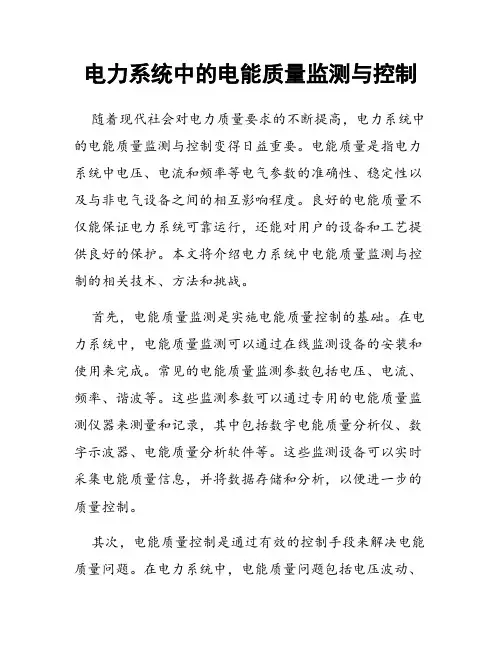

电力系统中的电能质量监测与控制随着现代社会对电力质量要求的不断提高，电力系统中的电能质量监测与控制变得日益重要。
电能质量是指电力系统中电压、电流和频率等电气参数的准确性、稳定性以及与非电气设备之间的相互影响程度。
良好的电能质量不仅能保证电力系统可靠运行，还能对用户的设备和工艺提供良好的保护。
本文将介绍电力系统中电能质量监测与控制的相关技术、方法和挑战。
首先，电能质量监测是实施电能质量控制的基础。
在电力系统中，电能质量监测可以通过在线监测设备的安装和使用来完成。
常见的电能质量监测参数包括电压、电流、频率、谐波等。
这些监测参数可以通过专用的电能质量监测仪器来测量和记录，其中包括数字电能质量分析仪、数字示波器、电能质量分析软件等。
这些监测设备可以实时采集电能质量信息，并将数据存储和分析，以便进一步的质量控制。
其次，电能质量控制是通过有效的控制手段来解决电能质量问题。
在电力系统中，电能质量问题包括电压波动、电压暂降、电压闪变、谐波失真等。
为了解决这些问题，可以采取多种控制手段。
其中包括电容器补偿、无功功率补偿、电压调节等。
电容器补偿通过在电网中接入电容器，可以降低电流谐波、提高电能质量。
无功功率补偿可以通过调整功率因数来改善电压波动和暂降等问题。
电压调节可以通过调整变压器的输出电压来实现。
这些控制手段在实际应用中可以根据不同的电能质量问题进行组合使用，以达到最佳的质量控制效果。
然而，电力系统中的电能质量监测与控制也面临着一些挑战。
首先，电力系统中电能质量问题的复杂性使得监测和控制变得更加困难。
电力系统是一个庞大而复杂的系统，其中涉及到许多因素，如电源、电网、负载等。
这些因素之间的相互影响使得电能质量问题具有不确定性和多样性。
因此，必须采用先进的监测技术和控制策略来应对复杂的电能质量问题。
其次，电力系统中的电能质量监测与控制需要持续改进和优化。
随着电力系统的发展和改进，新的电能质量问题不断出现。
因此，需要不断研究和开发新的监测设备和控制方法，以适应不断变化的电能质量需求。
电能质量的监测与控制随着电气设备的广泛应用，电能质量的监测与控制变得愈加重要。
电能质量指电力系统中存在的一些不纯度问题，例如谐波、电压波动、闪变、谐波畸变等。
这些问题可能会导致电气设备的故障、降低电气设备的寿命、影响用电器的工作效率、危及生命财产安全等。
因此，电能质量的监测与控制对电力系统的安全稳定运行至关重要。
目前，电能质量的监测与控制主要通过以下方式实现：一、电能质量参数的监测电能质量问题的判别首先需要对电能质量参数进行监测，并对其进行分析和处理。
主要的电能质量参数包括电压、电流、功率因数、频率、谐波、电压闪变、电流不平衡度等。
通过对这些参数的监测与分析，可以及时发现电能质量问题并加以处理。
电能质量参数的监测可以通过专业的电能质量监测设备实现。
电能质量监测设备包括数据采集器、传感器等，可以对电能质量参数进行精准监测和记录。
监测数据可以通过通信网络传输，提供给电力系统管理者和用户。
同时，电力系统管理者还可以通过远程监控的方式，实时监测电能质量参数，及时发现和处理电能质量问题。
二、电能质量问题的诊断在对电能质量参数进行监测和分析的基础上，需要对发现的电能质量问题进行诊断。
电能质量问题的诊断需要在掌握完整的监测数据的基础上，进行专业分析和判断。
电能质量问题的诊断可以通过专业的电能质量分析软件实现。
电能质量分析软件可以提供详细的电能质量参数分析和判断，形成报告并提供处理方案。
在诊断电能质量问题时，还需要考虑电气设备的使用状况、质量问题和工作环境等因素，综合分析得出最优化的处理方案。
三、电能质量问题的控制在诊断出电能质量问题后，需要采取合适的控制措施，以保证电力系统的稳定运行。
主要的电能质量问题控制措施主要包括以下几种：1、通过改进电力系统结构来实现电能质量的控制。
选用合适的电力系统结构，可以有效地避免电能质量问题的发生，并提高电力系统的运行效率。
2、通过选用合适的电气设备来实现电能质量的控制。
合适的电气设备可以有效地减少电能质量问题的发生，同时还可以提高电路的效率和可靠性。
