关于印发变电站工程和输电线路工程监理工作表式(2007版)的通知

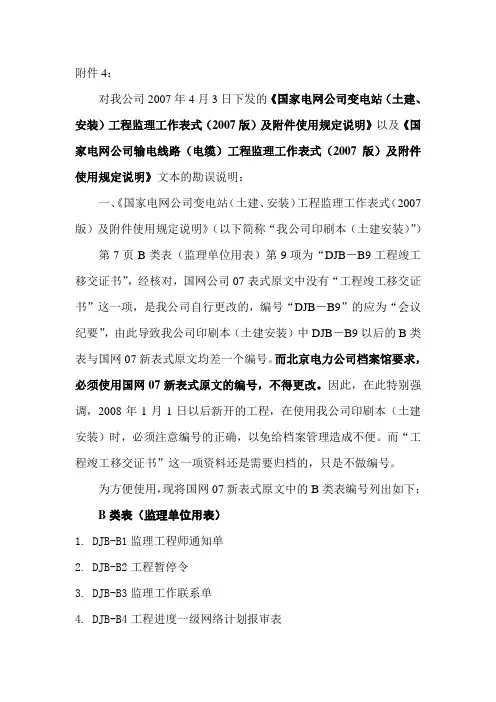

附件4：对我公司2007年4月3日下发的《国家电网公司变电站（土建、安装）工程监理工作表式（2007版）及附件使用规定说明》以及《国家电网公司输电线路（电缆）工程监理工作表式（2007版）及附件使用规定说明》文本的勘误说明：一、《国家电网公司变电站（土建、安装）工程监理工作表式（2007版）及附件使用规定说明》（以下简称“我公司印刷本（土建安装）”）第7页B类表（监理单位用表）第9项为“DJB－B9工程竣工移交证书”，经核对，国网公司07表式原文中没有“工程竣工移交证书”这一项，是我公司自行更改的，编号“DJB－B9”的应为“会议纪要”，由此导致我公司印刷本（土建安装）中DJB－B9以后的B类表与国网07新表式原文均差一个编号。

而北京电力公司档案馆要求，必须使用国网07新表式原文的编号，不得更改。

因此，在此特别强调，2008年1月1日以后新开的工程，在使用我公司印刷本（土建安装）时，必须注意编号的正确，以免给档案管理造成不便。

而“工程竣工移交证书”这一项资料还是需要归档的，只是不做编号。

为方便使用，现将国网07新表式原文中的B类表编号列出如下：B类表（监理单位用表）1.DJB-B1监理工程师通知单2.DJB-B2工程暂停令3.DJB-B3监理工作联系单4.DJB-B4工程进度一级网络计划报审表5.DJB-B5监理文件报审表6.DJB-B6工程监理费付款报审表7.DJB-B7工程质量中间验收申请表8.DJB-B8 工程竣工预验收申请表9.DJB-B9会议纪要10.DJB-B10监理月报11.DJB-B11项目监理大事记12.DJB-B12监理工作日志13.DJB-B13旁站监理记录表14.DJB-B14检验批工程质量验收统计表15.DJB-B15工程验评记录统计报审表16.DJB-B16工程试验记录汇总表17.DJB-B17发出文件记录18.DJB-B18接收文件登记表19.DJB-B19工程付款申请汇总表20.DJB-B20设计变更通知单汇总表以前公司拷贝的电子版文件中的编号也是错的，监理人员在使用时，自2008年1月1日起，要使用正确的编号。

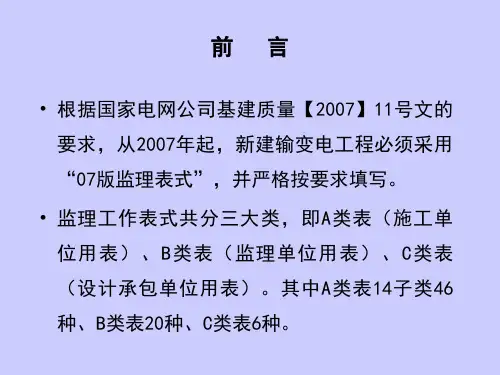

国家电网公司输电线路工程建设监理工作表式（2007版）国家电网公司基建部二OO七年一月编制与使用说明1、《国家电网公司输电线路工程建设监理工作表式（2007版）》其内容涵盖了《建设工程监理规范》（GB50319－2000）》的全部表式，并根据国家电网公司现行质量管理制度以及输电线路工程特点，增加了部分表式。

2、本表式适用公司系统110kV及以上输电工程项目，每个工程项目可根据工程特点，选用其中的表式。

110kV 以下项目可参照执行。

3、本监理工作表式共分三大类，即：A类表13子类40种（施工承包单位用表）、B类表17种（监理单位用表）、C类表6种（设计承包单位用表）。

A类表子类说明如下：A1：工程开工的报审表A2：工程施工策划文件的报表A3：工程分包、外委单位资格的报审表A4：工程施工质量、试验、调试结果等的报验申请A5：工程款支付的报审A6：监理通知的回复A7：工程进度的报审A8：费用索赔的申请A9：工程材料/构配件的报审A10：工程竣工验收的申请A11：工程变更、设计变更的报审A12：工程质量事故的报审A13：工作联系的表式4、监理工作表式表号、编号填写格式要求：1)表号由三部分组成：××（子类代号）－××（流水号）线路A、B、C最后的流水号只在A类表中使用。

已确定的表式，按规定的表号，不得变更。

在使用过程中需要增加表式时，如果在同一子类中增加，则子类代号不变，流水号往上增加；如果增加子类，则子类代号中的编号往上增加，流水号重编。

2)表式编号分两部分填写：××（单位代号）—×××（流水号）单位编号(按进场顺序)拼音字母（SG SJ SY JL）拼音字母为单位性质的缩写，如：SG：施工单位；SJ：设计单位；SY：试验单位；JL：监理单位。

单位编号：根据合同的标段来区分多个同性质的单位。

流水号用来区分同一种监理表式，统一用三位数字填写，按形成的先后顺序编号，第一份为001，第二份为002，……。

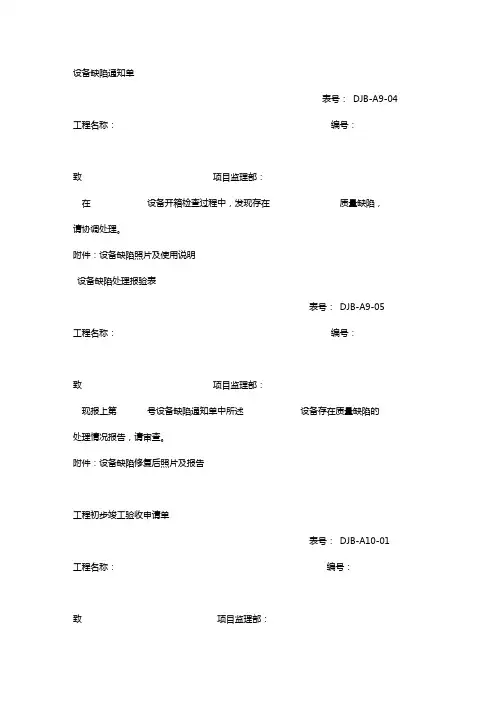

设备缺陷通知单表号： DJB-A9-04 工程名称：编号：致项目监理部：在设备开箱检查过程中，发现存在质量缺陷，请协调处理。

附件：设备缺陷照片及使用说明设备缺陷处理报验表表号： DJB-A9-05工程名称：编号：致项目监理部：现报上第号设备缺陷通知单中所述设备存在质量缺陷的处理情况报告，请审查。

附件：设备缺陷修复后照片及报告工程初步竣工验收申请单表号： DJB-A10-01 工程名称：编号：致项目监理部：我方已按合同要求完成了工程，经公司三级自检验收合格，请予以初步竣工验收。

附件：1、自检报告交付中间验收交接表表号： DJB-A11-01工程名称：编号：致项目监理部：我公司负责施工的工程现已具备交付条件，请组织查验。

工程变更申请单表号： DJB-A12-01 工程名称：编号：致项目监理部：由于原因，兹申请工程变更（内容见附件），请予以审批。

附件：变更详细使用说明（包括费用计算）设计变更执行报验单表号： DJB-A12-02工程名称：编号：致项目监理部：我方已完成号设计变更通知单全部内容的施工，请予以查验。

详细情况使用说明如下：工程安全 /质量事故报告表表号： DJB-A13-01工程名称：编号：致项目监理部：年月日在发生事故，特此报告。

附件：1、事故情况报告2、事故现场照片工程安全/质量事故处理方案报审表表号： DJB-A13-02 工程名称：编号：致项目监理部：年月日在发生的事故，我公司已于月日以上报你处；经过详细的调查和研究，现将事故详细情况及处理方案报上，请审查。

附件：事故处理方案工程安全 /质量事故处理结果报验表表号： DJB-A13-03 工程名称：编号：致项目监理部：年月日在发生的事故，我公司现已按批准后的处理方案处理完毕，请审查。

附件：1、自检验收记录2、现场恢复照片监理月报表号： DJB-B10编号：工程名称：年月第期项目监理部（章）：总监理师：报告日期：年月日表号： DJB-B12监理工作日志工程名称：本册编号：姓名：专业：工作地点：项目监理部：起止日期：年月日至年月日监理工作日志表号： DJB-B12第页，共页年月日星期：气候：白天：夜间：气温：最高℃最低℃工作内容、遇到问题及其处理旁站监理记录表表号： DJS-B13 工程名称：编号：日期及气候：工程地点：旁站监理的部位或工序：旁站监理开始时间：旁站监理结束时间：施工情况：监理情况：发现问题：处理意见：备注：项目部：质检员：年月日项目监理部：旁站监理人员：年月日检验批工程质量验收统计表表号： DJB-B14工程名称：编号：致（建设管理单位）：现报上工程检验批质量验收汇总，请查收。

编制与使用说明（1）本工作模板主要规范各专业工作过程中主要模板的格式、内容，自印发之日起在国家电网公司系统输变电新建工程项目中统一执行，国家电网公司变电工程建设监理工作表式（2007年版）同时停止使用。

（2）工程建设相关的表式,分业主、监理、施工三个模板.本工作模板仅针对监理发起并填写的表式进行整理归类，由业主、施工发起并填写的表式参见业主、施工标准化工作手册模板。

（3)监理管理模板代码的命名规则：“JXMB”代表“监理项目管理”变电模板；“JAQB"代表“监理安全管理"变电模板;“JZLB”代表“监理质量管理”变电模板；“JZJB”代表“监理造价管理”变电模板；“JJSB”代表“监理技术管理”变电模板。

110kV输变电工程监理项目部标准化手册所使用的模板以330kV输变电工程监理项目部标准化手册模板为基础,实行跳号编排。

110kV以下输变电工程参照执行。

（4)模板的编号原则如下：1)拼音字母为单位性质的缩写，如T代表土建（包括场平、桩基等）施工单位;D代表电气安装施工单位；SJ代表设计单位；SY代表试验单位;JL代表监理单位。

2）单位编号用来区别多个同性质单位（如只有一个单位，则单位编号不填写）,按照进入现场时间的早晚顺序填写，如场平单位为第一个进场的土建单位，编为T01，主体单位为第二个进场的土建单位，编为T02.3）流水号用来区分同一类模板，统一用三位数字填写，按形成的先后顺序编号，第一份为001，第二份为002……(5)表式内容填写总使用说明如下：1）工程名称以施工图设计文件名为准。

2)监理项目部名称以监理项目部公章为准.按填写、使用说明要求盖公司章外，所有需要盖公章的，一律盖监理项目部的章。

本手册工作模板中有关报审表中建设管理单位审批意见栏经业主项目部经理审核签字(少数表格需建设管理单位主管领导),加盖建设管理单位章或建设管理单位基建管理部门章。

3）承包单位填写内容部分采用打印方式，监理项目部审查意见、建设管理单位审查意见采用手写方式。

输电线路专业知识题库一、单项选择题（共60题，每题l分。

每题的备选项中，只有l个最符合题意）1、高空作业是指工作地点离地面(A)及以上的作业。

A．2m；B．3m；C．4m；D．4.5m。

2、电力线路采用架空避雷线的主要目的是为了(D)。

A．减少内过电压对导线的冲击；B．减少导线受感受雷的次数；C．减少操作过电压对导线的冲击；D．减少导线受直击雷的次数。

3、普通土坑的施工操作裕度为（A）。

A．0.2m B．0.3mC．0.4m D．0.5m4、当浇筑高度超过（C）时，应采用串筒、溜管或振动溜管使混凝土下落。

A．1米B．2米C．3米D．4米5、送电线路的电压等级是指线路的(B)。

A．相电压；B．线电压；C．线路总电压；D．端电压。

6、若钢芯铝铰线断股损伤截面占铝股总面积的7%~25%时，处理时应用(B)。

A．缠绕B．补修C．割断重接D．换线7、、混凝土强度达到（B）前，不得在其上踩踏或安装模板及支架A．1.0N/mm2B．1.2N/mm2C．1.5N/mm2D．2.0N/mm28、屈强比是（A）A．屈服强度/抗拉强度B．抗拉强度/屈服强度C．设计强度/抗拉强度D．屈服强度/设计强度9、在常温下（平均气温不低于+5度）采用适当的材料覆盖混凝土，并采取浇水润湿，防风防干、保温防冻等措施所进行的养护称为（B）A．标准养护B．自然养护C．热养护D．蒸汽养护10、混凝土的运输时间是指混凝土拌合物自搅拌机中出料至（C）这一段运送距离以及在运输过程中所消耗的时间A．运至工地现场B．养护成型C．浇筑入模D．卸料位置11、混凝土抗冻等级Dl5号中的l5是指（A）。

A．承受冻融的最大次数为15次B．冻结后在l5℃的水中融化C．最大冻融次数后强度损失率不超过l5％D．最大冻融次数后质量损失率不超过l5％12、线路测量中，经纬仪中用于测量水平角度的是(C)。

A．轴座B．望远镜C．水平度盘D．水准管13、1000kV输电线路称为（D）。

输变电工程建设现行主要质量管理制度、施工与验收质量标准目录国家电网公司基建部2010年02月精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有---------------------------------------------------------------------------------------------------------------------------------------------------------- 第一部分国家电网公司现行输变电建设工程主要质量管理制度精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------第二部分现行输变电建设工程主要质量标准(企业标准)精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有---------------------------------------------------------------------------------------------------------------------------------------------------------- 第三部分现行输变电建设工程主要质量标准(电力行业标准)第四部分现行输变电建设工程主要质量标准(国家标准)·11·精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------·13·精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有---------------------------------------------------------------------------------------------------------------------------------------------------------- 第五部分现行输变电建设工程相关质量标准(相关管理标准)·15·精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品 文档---------------------------------------------------------------------第六部分 现行输变电建设工程相关质量标准(建筑行业标准)编号 文件名称标准号备 注6.1钢筋焊接及验收规范JGJ18－2003钢筋焊接及验收规程（JGJ18-2003）.pdf 6.2 建筑桩基检测技术规范 JGJ 106-2003 建筑基桩检测技术规范（JGJ106-2003）.pdf 6.3 混凝土中钢筋检测技术规程JGJ/T 152-2008 6.4 钢结构高强度螺栓连接的设计、施工及验收规范 JGJ 82-916.5建筑涂饰工程施工及验收规程JGJ/T 29-2003 建筑涂饰工程施工及验收规程(JGJ29-2003).pdf 6.6 建筑工程饰面砖粘贴强度检验标准 JGJ 110-20086.7砌筑砂浆配合比设计规程JGJ 98-2000 砌筑砂浆配合比设计规程.pdf 6.8 早期推定混凝土强度试验方法标准 JGJ/T 15-2008 6.9 建筑砂浆基本性能试验方法标准JGJ 70-20096.10普通混凝土用砂、石质量及检验方法标准JGJ 52-2006JGJ52-2006普通混凝土用砂、石质量及检验方法标准.pdf6.11混凝土用水标准JGJ 63-2006JGJ63-2006 混凝土用水标准.doc6.12普通混凝土配合比设计规程JGJ55-2000 普通混凝土配合比设计规程 JGJ55-2000.pdf 6.13 混凝土中钢筋检测技术规程 JGJ/T152－2008 6.14道路用石油沥青SH0522－2000·17·。

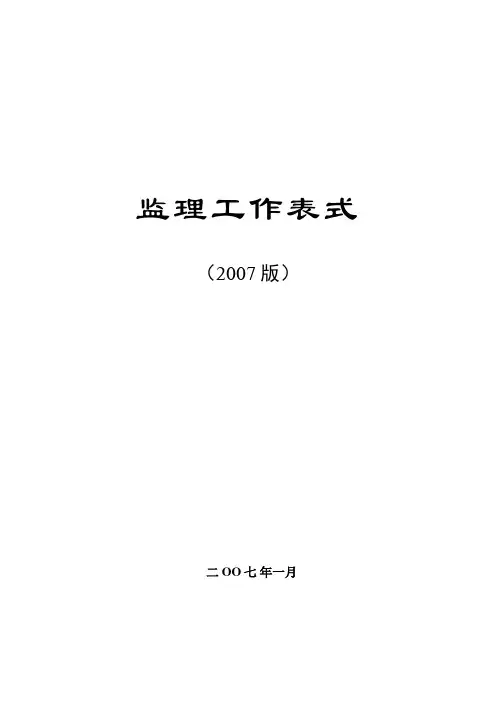

监理工作表式（2007版）二OO七年一月编制与使用说明1、《国家电网公司输电线路工程建设监理工作表式（2007版）》其内容涵盖了《建设工程监理规范》（GB50319－2000）》的全部表式，并根据公司现行质量管理制度以及输电线路工程特点，增加了部分表式。

2、本表式适用公司系统110kV及以上输电工程项目，每个工程项目可根据工程特点，选用其中的表式。

110kV 以下项目可参照执行。

3、本表式共分三大类，即：A类表13子类40种（施工承包单位用表）、B类表17种（监理单位用表）、C类表6种（设计承包单位用表）。

A类表子类说明如下：A1：工程开工的报审表A2：工程施工策划文件的报表A3：工程分包、外委单位资格的报审表A4：工程施工质量、试验、调试结果等的报验申请A5：工程款支付的报审A6：监理通知的回复A7：工程进度的报审A8：费用索赔的申请A9：工程材料/构配件的报审A10：工程竣工验收的申请A11：工程变更、设计变更的报审A12：工程质量事故的报审A13：工作联系的表式4、监理工作表式表号、编号填写格式要求：1)表号由三部分组成：××（子类代号）－××（流水号）线路A、B、C最后的流水号只在A类表中使用。

已确定的表式，按规定的表号，不得变更。

在使用过程中需要增加表式时，如果在同一子类中增加，则子类代号不变，流水号往上增加；如果增加子类，则子类代号中的编号往上增加，流水号重编。

2)表式编号分两部分填写：××（单位代号）—×××（流水号）单位编号(按进场顺序)拼音字母（SG SJ SY JL）拼音字母为单位性质的缩写，如：SG：施工单位；SJ：设计单位；SY：试验单位；JL：监理单位。

单位编号：根据合同的标段来区分多个同性质的单位。

流水号用来区分同一种监理表式，统一用三位数字填写，按形成的先后顺序编号，第一份为001，第二份为002，……。

技术标准和要求1、施工范围1.1 35kV线路部分: 35KV高压配电装置出线柜同杆双回路，线路长度为2×6.743km；在#23～#24处跨越浙赣铁路；在#10～#11处穿越沪昆高速铁路采用电缆穿越；在#03～#04穿越马路采用电缆；在#1杆处连接原线路；。

新建双回线路长6.743km，其中双回电缆线路长 1.111km，导线采用JL/G1A-400/25，地线采用OPGW-24B1-50，电缆采用YJV-26/35-1*630单芯电缆。

本工程新立钢管杆6基，角钢塔26基。

负责本工程所有杆塔标示标牌制作安装（包括但不限于杆塔标号牌、警示牌、防护栏等）。

负责本工程35kV输电线路投运、通信施工及设备调试、保护调试等工作。

本次招标工程中#10～#11塔（穿越沪昆高速铁路）之间的电缆井、电缆沟道、排管等土建费用按实际米数计算。

1.2 投标方应负责施工范围内设备采购、安装、调试(包括单体调试、分系统调试、整套启动调试等)，土建施工，市政道路施工协调恢复绿化工作以及配合协调政治处理等工作。

1.3 投标方在报价时应充分考虑线路跨越、穿越原有各电压等级线路、道路、河流、绿化、高大树木以及施工临时便道等不利因素，费用包含在投标总价中。

主要设备品牌推荐如下：电缆：江苏上上、浙江万马、浙江开成投标方须根据招标方提供的品牌采购。

2、工程概况发电机出线电压为10.5kV，分别直接接入10kV两段母线上，两段发电机母线之间设联络开关，10kV主母线采用单母线分段接线。

分别经2台20MVA双绕组主变升压至35kV。

35kV 母线采用单母线分段接线方式。

3、技术标准及规范表一：变电站土建工程现行主要质量标准、规范验收质量标准目录》（基建质量[2011]79号）文件，未提及标准请参考基建质量[2011]79号文件。

在施工过程中相关质量标准规范版本更新，由施工提供最新版本。

表二：变电站电气安装工程现行主要质量标准、规范备注：上述标准规范引自《国家电网公司输变电工程建设现行主要目录管理制度、施工与验收质量标准目录》（基建质量[2011]79号）文件，未提及标准请参考基建质量[2011]79号文件。
