【CN209724880U】一种波浪式豁口定位卡子【专利】

格式：pdf
大小：299.20 KB
文档页数：5

下载文档原格式

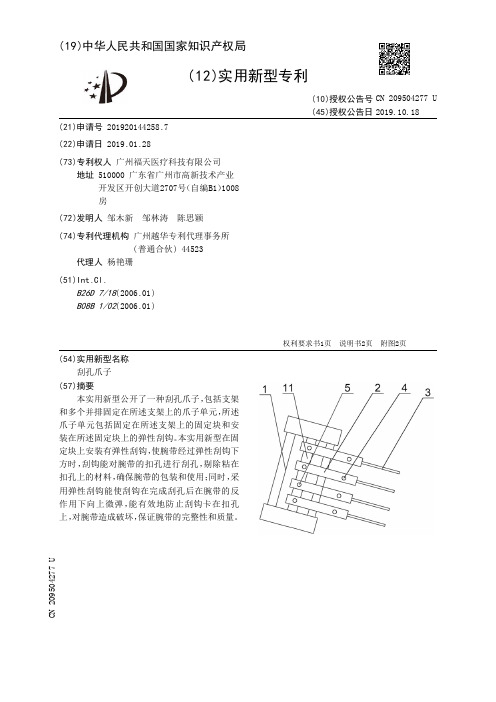

【CN209504277U】刮孔爪子【专利】

(74)专利代理机构广州越华专利代理事务所 (普通合伙) 44523
代理人杨艳珊
(51)Int .Cl . B26D 7/18(2006 .01) B08B 1/02(2006504277 U (45)授权公告日 2019.10.18
( 54 )实用新型名称刮孔爪子
3 .根据权利要求2所述的刮孔爪子，其特征在于：两个所述弹性条之间的距离沿其长度方向渐宽并在弯折段渐窄。
4 .根据权利要求1所述的刮孔爪子，其特征在于：所述弹性刮钩包括弹性条，所述弹性条的后端固定在所述固定块上，其前端向下弯折并连接有滑珠。
5 .根据权利要求1至4中任一项所述的刮孔爪子，其特征在于：所述刮孔爪子还包括第一螺栓，所述固定块的前端身内凹形成安装孔，所述弹性刮钩的后端置于所述安装孔内，所述第一螺栓螺纹穿过所述固定块并伸进所述安装孔内，所述第一螺栓压在所述弹性刮钩的后端上使所述弹性刮钩固定在所述固定块上。
( 57 )摘要本实用新型公开了一种刮孔爪子，包括支架
和多个并排固定在所述支架上的爪子单元，所述爪子单元包括固定在所述支架上的固定块和安装在所述固定块上的弹性刮钩。本实用新型在固定块上安装有弹性刮钩，使腕带经过弹性刮钩下方时，刮钩能对腕带的扣孔进行刮孔，剔除粘在扣孔上的材料，确保腕带的包装和使用；同时，采用弹性刮钩能使刮钩在完成刮孔后在腕带的反作用下向上微弹，能有效地防止刮钩卡在扣孔上，对腕带造成破坏，保证腕带的完整性和质量。
实用新型内容 [0003] 本实用新型为了克服现有技术存在的不足，提供一种刮孔爪子。 [0004] 本实用新型可以通过采取以下技术方案予以实现： [0005] 一种刮孔爪子，包括支架和多个并排固定在所述支架上的爪子单元，所述爪子单元包括固定在所述支架上的固定块和安装在所述固定块上的弹性刮钩。 [0006] 优选的是，所述弹性刮钩包括两个弹性条，两个所述弹性条的后端固定在所述固定块上，其前端向下弯折并接在一起形成滑部。 [0007] 优选的是，两个所述弹性条之间的距离沿其长度方向渐宽并在弯折段渐窄。 [0008] 优选的是，所述弹性刮钩包括弹性条，所述弹性条的后端固定在所述固定块上，其前端向下弯折并连接有滑珠。 [0009] 优选的是，所述刮孔爪子还包括第一螺栓，所述固定块的前端身内凹形成安装孔，所述弹性刮钩的后端置于所述安装孔内，所述第一螺栓螺纹穿过所述固定块并伸进所述安装孔内，所述第一螺栓压在所述弹性刮钩的后端上使所述弹性刮钩固定在所述固定块上。 [0010] 优选的是，所述弹性刮钩的后端套有胶套，所述第一螺栓压在所述胶套上。 [0011] 优选的是，所述刮孔爪子还包括第二螺栓，所述固定块的后端垂直于所述固定块的长度方向开有通孔，所述支架上设有支撑柱，所述支撑柱穿过所述通孔使所述固定块套在所述支撑柱上，所述第二螺栓螺纹穿过所述固定块并伸进所述通孔内，所述第二螺栓挤压在所述支撑柱上使所述固定块固定在所述支架上。 [0012] 与现有技术相比较，本实用新型的有益效果是：本实用新型在固定块上安装有弹性刮钩，使腕带经过弹性刮钩下方时，刮钩能对腕带的扣孔进行刮孔，剔除粘在扣孔上的材料，确保腕带的包装和使用；同时，采用弹性刮钩能使刮钩在完成刮孔后在腕带的反作用下向上微弹，能有效地防止刮钩卡在扣孔上，对腕带造成破坏，保证腕带的完整性和质量。

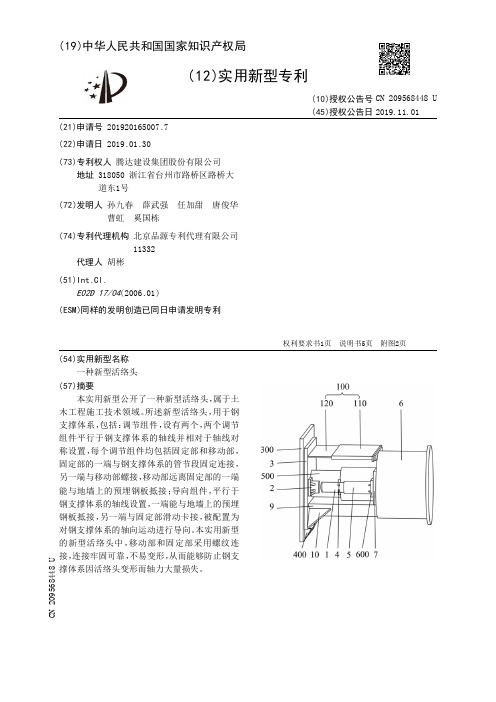

【CN209568448U】一种新型活络头【专利】

权利要求书1页说明书5页附图2页
CN 209568448 U
CN 209568448 U
权利要求书
1/1 页
1 .一种新型活络头，用于钢支撑体系，其特征在于，包括：调节组件，设有两个，两个所述调节组件平行于所述钢支撑体系的轴线并相对于所述轴线对称设置，每个所述调节组件均包括固定部和移动部，所述固定部的一端与所述钢支撑体系的管节段固定连接，另一端与所述移动部螺接，所述移动部远离所述固定部的一端能与地墙上的预埋钢板(300)抵接；导向组件(9) ，平行于所述钢支撑体系的轴线设置，一端能与所述地墙上的预埋钢板 (300)抵接，另一端与所述固定部滑动卡接，被配置为对所述钢支撑体系的轴向运动进行导向。 2 .根据权利要求1所述的新型活络头，其特征在于，所述移动部包括第一连接部(1) ，所述第一连接部(1)的一端设有螺纹并与所述固定部螺接，另一端能与所述地墙上的预埋钢板(300)抵接。 3 .根据权利要求2所述的新型活络头，其特征在于，所述第一连接部(1)上固设有传动件(4) ，所述传动件(4)的轴线垂直于所述第一连接部(1)的轴线。 4 .根据权利要求2所述的新型活络头，其特征在于，所述移动部还包括能与所述地墙上的预埋钢板(300)抵接的第一基座(2) ，所述第一连接部(1)远离所述固定部的一端与所述第一基座(2)抵接。 5 .根据权利要求4所述的新型活络头，其特征在于，所述第一连接部(1)上设有第一凸部(11) ，所述第一基座(2)上设有与所述第一凸部(11)配合的凹部(21) ，所述第一连接部 (1)和所述第一基座(2)抵接时，所述第一凸部(11)卡抵于所述凹部(21)内。 6 .根据权利要求4所述的新型活络头，其特征在于，所述移动部还包括第一支撑板(3) ，所述第一支撑板(3)的一侧与所述地墙上的预埋钢板(300)抵接，另一侧分别与所述第一基座(2)和所述导向组件(9)固定连接。 7 .根据权利要求6所述的新型活络头，其特征在于，所述固定部包括固定相连的连接钢管 (6) 和第二连接部(5) ，所述导向组件(9) 滑动卡接于所述连接钢管 (6)内。 8 .根据权利要求7所述的新型活络头，其特征在于，所述连接钢管(6)远离所述第二连接部(5)的一端与所述钢支撑体系的管节段固定连接，所述第二连接部(5)远离所述连接钢管(6)的一端设有螺纹并与所述第一连接部(1)螺接。 9 .根据权利要求7所述的新型活络头，其特征在于，还包括第二基座(600) ，所述第二基座(600)的一端与所述连接钢管(6)固定连接，另一端与所述第二连接部(5)固定连接。 10 .根据权利要求9所述的新型活络头，其特征在于，还包括伸缩盖板(100) ，所述第一支撑板(3)上设有搁板(200) ，所述伸缩盖板(100)的一端与所述连接钢管(6)铰接，另一端能搭放于所述搁板 (200) 上，所述伸缩盖板 (100) 能相对于所述连接钢管 (6) 转动并且能垂直于转动轴线伸缩。

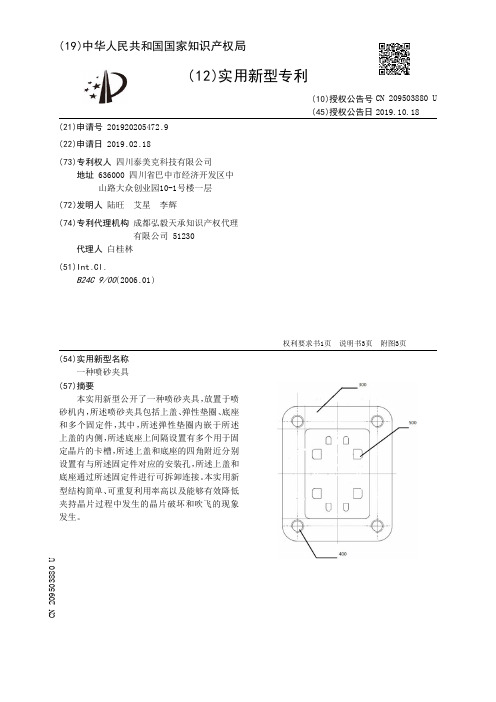

【CN209503880U】一种喷砂夹具【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920205472.9(22)申请日 2019.02.18(73)专利权人四川泰美克科技有限公司地址 636000 四川省巴中市经济开发区中山路大众创业园10-1号楼一层(72)发明人陆旺　艾星　李辉　(74)专利代理机构成都弘毅天承知识产权代理有限公司 51230代理人白桂林(51)Int.Cl.B24C 9/00(2006.01)(54)实用新型名称一种喷砂夹具(57)摘要本实用新型公开了一种喷砂夹具，放置于喷砂机内，所述喷砂夹具包括上盖、弹性垫圈、底座和多个固定件，其中，所述弹性垫圈内嵌于所述上盖的内侧，所述底座上间隔设置有多个用于固定晶片的卡槽，所述上盖和底座的四角附近分别设置有与所述固定件对应的安装孔，所述上盖和底座通过所述固定件进行可拆卸连接。

本实用新型结构简单、可重复利用率高以及能够有效降低夹持晶片过程中发生的晶片破坏和吹飞的现象发生。

权利要求书1页说明书3页附图3页CN 209503880 U 2019.10.18C N 209503880U权　利　要　求　书1/1页CN 209503880 U1.一种喷砂夹具，放置于喷砂机内，其特征在于，所述喷砂夹具包括上盖、弹性垫圈、底座和多个固定件，其中，所述弹性垫圈内嵌于所述上盖的内侧，所述底座上间隔设置有多个用于固定晶片的卡槽，所述上盖和底座的四角附近分别设置有与所述固定件对应的安装孔，所述上盖和底座通过所述固定件进行可拆卸连接。

2.根据权利要求1所述的喷砂夹具，其特征在于，所述弹性垫圈的形状与所述上盖内侧的内缘一致，并覆盖多个所述卡槽。

3.根据权利要求2所述的喷砂夹具，其特征在于，所述弹性垫圈为橡胶圈。

4.根据权利要求1所述的喷砂夹具，其特征在于，所述安装孔为螺纹通孔，所述固定件为螺栓。

5.根据权利要求1-4任一项所述的喷砂夹具，其特征在于，所述上盖和底座由金属材料制造而成。

【CN209886432U】一种波浪形板材冲压设备【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920348682.3(22)申请日 2019.03.19(73)专利权人浙江万峰装配式房屋工程有限公司地址 313100 浙江省湖州市长兴县和平镇城南工业功能区浙江众益电源有限公司3号厂房(72)发明人薛月平　(74)专利代理机构北京风雅颂专利代理有限公司 11403代理人李莎(51)Int.Cl.B21D 3/02(2006.01)B21D 13/04(2006.01)B21D 43/28(2006.01)(54)实用新型名称一种波浪形板材冲压设备(57)摘要本实用新型公开了一种波浪形板材冲压设备，涉及板材生产技术领域，该波浪形板材冲压设备，包括裁剪装置、压平装置和冲压装置，裁剪装置包括第一固定架，第一固定架的内壁两端均活动连接有第一支撑杆，第一支撑杆的表面固定连接有传动辊轮，传动辊轮的外侧固定连接有剪切环，第一固定架的一端固定连接有齿轮箱，第一固定架的一侧固定连接有支撑架，支撑架的中部固定连接有传送辊轮。

该波浪形板材冲压设备，通过剪切环能够对板材进行裁剪，便于裁剪出不同大小的板材，传动辊轮一方面能够便于板材的放置，另一方面能够方便板材的移动，碾压辊轮能够对板材平面进行压平，使板材平整，挤压辊能够将对压平过后的板材进行冲压，使板材呈波浪形。

权利要求书1页说明书4页附图2页CN 209886432 U 2020.01.03C N 209886432U权　利　要　求　书1/1页CN 209886432 U1.一种波浪形板材冲压设备，包括裁剪装置(1)、压平装置(2)和冲压装置(3)，其特征在于：所述裁剪装置(1)包括第一固定架(4)，所述第一固定架(4)的内壁两端均活动连接有第一支撑杆(5)，所述第一支撑杆(5)的表面固定连接有传动辊轮(6)，所述传动辊轮(6)的外侧固定连接有剪切环(7)，所述第一固定架(4)的一端固定连接有齿轮箱(8)，所述第一固定架(4)的一侧固定连接有支撑架(9)，所述支撑架(9)的中部固定连接有传送辊轮(10)；所述压平装置(2)包括第二固定架(11)，所述第二固定架(11)的两侧均通过第二支撑杆(12)固定连接有碾压辊轮(13)，所述第二固定架(11)的中部两侧均固定连接有滑轨(14)，所述第二固定架(11)的中部两端均活动连接有滑动板(15)，所述滑动板(15)的一侧固定连接有限位块(16)，所述限位块(16)的一侧设置有滚筒(17)，所述滚筒(17)与滑动板(15)活动连接，所述滑动板(15)的另一侧中部固定连接有固定块(18)，所述第二固定架(11)的中部两端固定连接有螺纹杆(19)，所述螺纹杆(19)的一端固定连接有转柄(20)；所述冲压装置(3)包括冲压箱(21)，所述冲压箱(21)的内部活动连接有转杆(22)，所述转杆(22)的表面固定连接有挤压辊(23)。

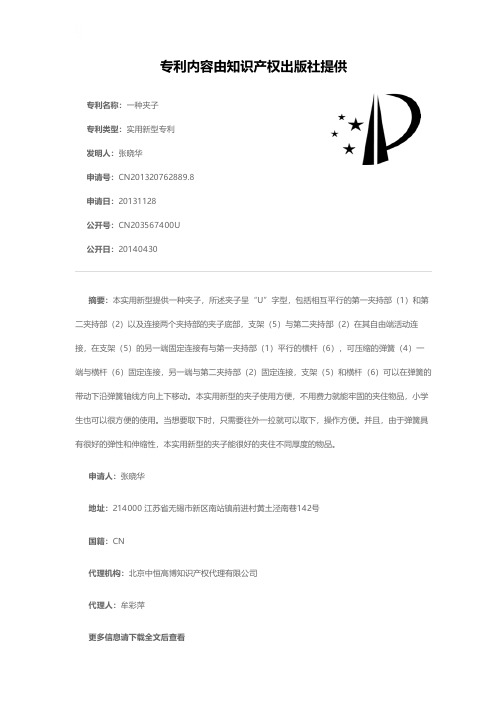

一种夹子[实用新型专利]

专利名称：一种夹子
专利类型：实用新型专利
发明人：张晓华
申请号：CN201320762889.8申请日：20131128
公开号：CN203567400U
公开日：
20140430
专利内容由知识产权出版社提供
摘要：本实用新型提供一种夹子，所述夹子呈“U”字型，包括相互平行的第一夹持部（1）和第二夹持部（2）以及连接两个夹持部的夹子底部，支架（5）与第二夹持部（2）在其自由端活动连接，在支架（5）的另一端固定连接有与第一夹持部（1）平行的横杆（6），可压缩的弹簧（4）一端与横杆（6）固定连接，另一端与第二夹持部（2）固定连接，支架（5）和横杆（6）可以在弹簧的带动下沿弹簧轴线方向上下移动。

本实用新型的夹子使用方便，不用费力就能牢固的夹住物品，小学生也可以很方便的使用。

当想要取下时，只需要往外一拉就可以取下，操作方便。

并且，由于弹簧具有很好的弹性和伸缩性，本实用新型的夹子能很好的夹住不同厚度的物品。

申请人：张晓华
地址：214000 江苏省无锡市新区南站镇前进村黄土泾南巷142号
国籍：CN
代理机构：北京中恒高博知识产权代理有限公司
代理人：牟彩萍
更多信息请下载全文后查看。

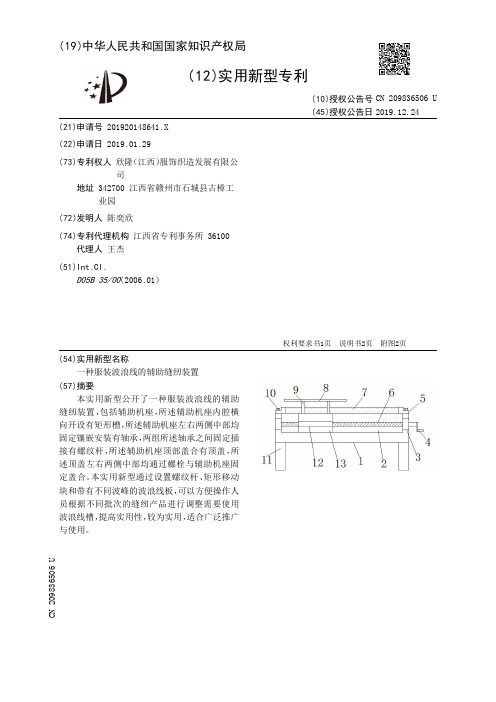

【CN209836506U】一种服装波浪线的辅助缝纫装置【专利】

权利要求书1页说明书2页附图2页
CN 209836506 U
CN 209836506 U
权利要求书
1/1 页
1 .一种服装波浪线的辅助缝纫装置，包括辅助机座（1），其特征在于：所述辅助机座（1）内腔横向开设有矩形槽（2），所述辅助机座（1）左右两侧中部均固定镶嵌安装有轴承（3），两组所述轴承（3）之间固定插接有螺纹杆（6），所述辅助机座（1）顶部盖合有顶盖（5），所述顶盖（5）左右两侧中部均通过螺栓（10）与辅助机座（1）固定盖合，所述顶盖（5）中部延长度方向开设有移动槽口（7），所述矩形槽（2）内置有矩形移动块（13），所述矩形移动块（13）顶部左右两侧均垂直固定连接有支板（9），两组所述支板（9）顶部水平固定连接有波浪线板（8），所述波浪线板（8）上竖向开设有多组等距分布的波浪线槽（14）。
附图说明 [0014] 图1为本实用新型服装波浪线的辅助缝纫装置的整体结构示意图；
3
CN 209836506 U
说明书
2/2 页
[0015] 图2为本实用新型服装波浪线的辅助缝纫装置的矩形移动块侧视结构示意图； [0016] 图3为本实用新型服装波浪线的辅助缝纫装置的波浪线槽在波浪线板上分布结构示意图。 [0017] 图中：1、辅助机座；2、矩形槽；3、轴承；4、摇把；5、顶盖；6、螺纹杆；7、移动槽口；8、波浪线板；9、支板；10、螺栓；11、支腿；12、螺纹孔；13、矩形移动块；14、波浪线槽。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920148641 .X
(22)申请日 2019 .01 .29
(73)专利权人欣隆（江西）服饰织造发展有限公司

【CN209288068U】一种方便维修的冲压模具【专利】

5 .根据权利要求4所述的一种方便维修的冲压模具，其特征在于：所述拉环(17)的外侧套接有橡胶套(19) ，所述插销(6)的端部设置有锥形倒角(20)。
6 .根据权利要求1所述的一种方便维修的冲压模具，其特征在于：所述插块(4)的四角均设置有第一圆弧倒角(21) ，所述插槽(3)的四角均设置有与第一圆弧倒角(21)相配合的第二圆弧倒角(22)。
实用新型内容 [0004] 本实用新型的目的在于提供一种方便维修的冲压模具，通过把冲头与模座插接式设计，便于快速从模具上拆卸冲头，以解决上述背景技术中提出的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案：一种方便维修的冲压模具，包括模座，所述模座的上端固定有第一安装块，所述第一安装块的中间设置有插槽，所述插槽内插接有插块，所述插块内设置有过孔，所述过孔内贯穿有插销，所述插销的端部插接在限位孔内，所述限位孔贯穿第一安装块的内部，所述插销远离限位孔的一端端部固定有挡块，所述挡块的一侧固定有连接轴，所述连接轴的外侧套接有弹簧，所述弹簧位于挡块和挡板之间，所述挡板固定在第一安装块的侧壁上，所述插块的下端固定有第二安装块，所述第二安装块的下端固定有冲头安装块，所述冲头安装块上镶嵌有冲头。 [0006] 优选的，所述模座与第一安装块之间设置有垫板，所述垫板固定在模座上。 [0007] 优选的，所述模座的上端两侧均设置有压板槽。 [0008] 优选的，所述连接轴远离挡块的一端贯穿挡板并延伸至挡板的外侧，所述连接轴的端部活动连接有拉环，所述拉环与挡板之间设置有限位板，所述限位板固定在连接轴上。 [0009] 优选的，所述拉环的外侧套接有橡胶套，所述插销的端部设置有锥形倒角。 [0010] 优选的，所述插块的四角均设置有第一圆弧倒角，所述插槽的四角均设置有与第一圆弧倒角相配合的第二圆弧倒角。 [0011] 与现有技术相比，本实用新型的有益效果是： [0012] 1、本实用新型通过在第一安装块上设置有插槽，插槽内插接有插块，插块上固定有第二安装块，第二安装块上固定有冲头安装板，冲头安装板上固定有冲头，进而实现冲头与第一安装板插接式安装，对冲头进行维修更换时无需把模具从冲床上拆卸便可进行更换

【CN209664147U】一种扩口用的夹具【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186374.5(22)申请日 2019.02.02(73)专利权人鹤山市富亿铜材有限公司地址 529724 广东省江门市鹤山市雅瑶镇陈山工业区富亿铜材有限公司(72)发明人胡镜明　(74)专利代理机构广州嘉权专利商标事务所有限公司 44205代理人廖华均(51)Int.Cl.B21D 41/02(2006.01)B21D 43/00(2006.01)(54)实用新型名称一种扩口用的夹具(57)摘要本实用新型公开了一种扩口用的夹具，包括基座，基座的顶部设置有用于扩口的冲头、与冲头滑动连接的基板、将基板与基座连接的立柱，立柱一侧设置有定位产品的定位机构，定位机构包括与基座上下滑动连接的定位杆、带动定位杆升降的动力组件，定位杆的外表面用于定位产品的内表面。

本实用新型的一种扩口用的夹具，可以避免产品歪斜，保证扩口质量。

权利要求书1页说明书3页附图3页CN 209664147 U 2019.11.22C N 209664147U权　利　要　求　书1/1页CN 209664147 U1.一种扩口用的夹具，包括基座(1)，其特征在于，基座(1)的顶部设置有用于扩口的冲头(2)、与冲头(2)滑动连接的基板(3)、将基板(3)与基座(1)连接的立柱(4)，立柱(4)一侧设置有定位产品的定位机构，定位机构包括与基座(1)上下滑动连接的定位杆(5)、带动定位杆(5)升降的动力组件，定位杆(5)的外表面用于定位产品的内表面。

2.根据权利要求1所述的一种扩口用的夹具，其特征在于，所述动力组件包括带动定位杆(5)上升的驱动弹簧(7)和带动定位杆(5)下降的控制杆(6)，控制杆(6)与基座(1)转动连接。

3.根据权利要求2所述的一种扩口用的夹具，其特征在于，所述定位杆(5)设置有定位销，控制杆(6)设置有容置定位销的滑槽。

【CN209417763U】一种改进型发卡辅助装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920351307.4(22)申请日 2019.03.18(73)专利权人广州明森科技股份有限公司地址 510520 广东省广州市天河区广汕一路500号1-5栋(72)发明人林荣强　赖汉进　郭坤龙　(51)Int.Cl.G06K 13/06(2006.01)G06K 13/07(2006.01)G06K 13/08(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种改进型发卡辅助装置(57)摘要本实用新型公开了一种改进型发卡辅助装置，包括用于对叠放在卡斗内的多张卡片进行分层的推卡分层件和用于驱动推卡分层件作进出卡斗运动的推卡分层件驱动机构，所述推卡分层件为具有弹性缓冲功能的弹性件，该弹性件上设有弹性推卡面；当作分层运动时，所述弹性推卡面穿过卡斗上的进出口与卡片接触，并在弹性件弹力的作用下将卡片弹性抵紧在卡斗的内壁上。

本实用新型的改进型发卡辅助机构在对多个卡斗内的卡片进行分层时，能够保证所有推卡分层件上的推卡面与其对应卡斗内的卡片接触对其施加抵紧力，从而起到对所有卡斗内的卡片进行分层的作用，因此工作效果好。

权利要求书1页说明书5页附图5页CN 209417763 U 2019.09.20C N 209417763U权　利　要　求　书1/1页CN 209417763 U1.一种改进型发卡辅助装置，包括用于对叠放在卡斗内的多张卡片进行分层的推卡分层件和用于驱动推卡分层件作进出卡斗运动的推卡分层件驱动机构，其特征在于，所述推卡分层件为具有弹性缓冲功能的弹性件，该弹性件上设有弹性推卡面；当作分层运动时，所述弹性推卡面穿过卡斗上的进出口与卡片接触，并在弹性件弹力的作用下将卡片弹性抵紧在卡斗的内壁上。

2.根据权利要求1所述的改进型发卡辅助装置，其特征在于，所述弹性件由弹性缓冲器构成。

【CN209918677U】一种开口环扩口定型装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920425596.8(22)申请日 2019.03.29(73)专利权人浙江凡左科技有限公司地址 321037 浙江省金华市金东区傅村镇下溪村5号厂房1楼(72)发明人王昭平　王自豪　吴一文　俞晨剑　傅华卫　张灿华　宋金虎　吕航辉　(74)专利代理机构浙江千克知识产权代理有限公司 33246代理人童健(51)Int.Cl.B21D 31/04(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种开口环扩口定型装置(57)摘要本实用新型提供了一种开口环扩口定型装置，属于机械加工技术领域。

它解决了现有的开口环开口尺寸不统一、自动化过程中废品率高等问题。

本实用新型包括扩口件、移动机构以及定型机构，扩口件上的两扩口槽之间的间距沿其延伸方向逐渐增大，移动机构包括转盘以及驱动机构，定型机构包括固定件、活动件以及摇臂，固定件和活动件之间形成用于夹带工件的夹紧间隙，弹性件使活动件具有靠向固定件的运动趋势，摇臂转动设置在转盘上，凸轮固定，摇臂绕转盘转动中心公转依次经过凸轮的夹紧工位段、过渡工位段、放松工位段的过程中，凸轮能作用于摇臂的驱动端使摇臂自转。

本实用新型的优点在于不仅能将开口环进行扩口且扩口后能保持其扩口尺寸。

权利要求书2页说明书4页附图2页CN 209918677 U 2020.01.10C N 209918677U权　利　要　求　书1/2页CN 209918677 U1.一种开口环扩口定型装置，设置在机架上，其特征在于，它包括扩口件(1)、移动机构以及设置在移动机构上的定型机构，扩口件(1)固定在机架上且位于移动机构上方，扩口件(1)沿移动机构的输送方向延伸，扩口件(1)的两侧沿其延伸方向均开设有一扩口槽(2)，两扩口槽(2)之间的间距沿其延伸方向逐渐增大，所述移动机构包括一转动设置在机架上的转盘(6)以及驱动转盘(6)转动的驱动机构，上述定型机构至少设有一个，定型机构包括面对面设置的固定件(7)和活动件(8)，固定件(7)固定在转盘(6)上，活动件(8)通过弹性件活动设置在转盘(6)上，固定件(7)和活动件(8)之间形成用于夹带工件的夹紧间隙，弹性件使活动件(8)具有靠向固定件(7)使夹紧间隙缩小的运动趋势，所述定型机构还包括一用于驱动活动件(8)向远离固定件(7)方向运动使所述夹紧间隙增大的摇臂(10)，摇臂(10)转动设置在转盘(6)上，摇臂(10)两端分为驱动端和连接端，连接端与上述活动件(8)铰接相连，所述机架上还固定设有一能驱使各摇臂(10)转动的凸轮(11)，凸轮(11)位于各摇臂(10)的驱动端处，各摇臂(10)绕转盘(6)转动中心公转的同时其驱动端沿凸轮(11)周向转动并能贴靠上凸轮(11)外周，凸轮(11)周向分成放松工位段(14)、夹紧工位段(12)及过渡工位段(13)，过渡工位段(13)设有两个，放松工位段(14)两端分别通过过渡工位段(13)与夹紧工位段(12)相连，上述摇臂(10)绕转盘(6)转动中心公转依次经过夹紧工位段(12)、过渡工位段(13)、放松工位段(14)的过程中，凸轮(11)能作用于摇臂(10)的驱动端使摇臂(10)自转，且在该自转过程中上述活动件(8)向远离固定件(7)方向运动。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

权利要求书1页说明书2页附图1页
CN 209724880 U
CN 209724880 U
权利要求书
1/1 页
1 .一种波浪式豁口定位卡子，主要包括卡板和卡头，其特征在于：所述卡板为波浪板体结构，在卡板一端弯曲成勾状形成卡头；在弯曲部沿弯曲方向开设条形插口。
2 .根据权利要求1所述的一种波浪式豁口定位卡子，其特征在于：所述卡板的波浪段至少为两段。
实用新型内容 [0003] 本实用新型目的在于提供一种分隔网不可移动和焊接卡子效率高的波浪式豁口定位卡子。 [0004] 为了解决上述技术问题，本实用新型主要包括卡板和卡头，所述卡板为波浪板体结构，在卡板一端弯曲成勾状形成卡头；在弯曲部沿弯曲方向开设条形插口。 [0005] 进一步的，所述卡板的波浪段至少为两段。 [0006] 与现有技术相比，本实用新型的有益效果： [0007] 1、卡头部分可起到限位作用； [0008] 2、波浪形状的卡板便于电阻焊，将卡子放于分隔网外框下，焊头通电后将卡子和外框砸在一起； [0009] 3、卡头横向竖向均可发挥限位作用。
3
CN 209724880 U
说明书
2/2 页
[0016] 工作过程大致如下： [0017] 使用时该卡子正好卡在横竖丝交叉处，很好的将分隔网固定住。焊接时可以用电阻焊将卡子焊在分隔网外框上，提高加工效率。 [0018] 本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。本领域普通技术人员对本实用新型的技术方案做出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
4
CN 2097248ห้องสมุดไป่ตู้0 U
说明书附图
1/1 页
图1
图2
5
附图说明 [0010] 图1为本实用新型的结构简图。 [0011] 图2为本实用新型的使用结构图。 [0012] 附图标号：1-卡板、2-卡头、3-插口。
具体实施方式 [0013] 下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。 [0014] 在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。此外，在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。 [0015] 如图1、2所示，本实用新型主要包括卡板1和卡头2，所述卡板为波浪板体结构，在卡板一端弯曲成勾状形成卡头；在弯曲部沿弯曲方向开设条形插口3。
F16B 7/00(2006 .01)
(10)授权公告号 CN 209724880 U (45)授权公告日 2019.12.03
( 54 )实用新型名称一种波浪式豁口定位卡子
( 57 )摘要本实用新型公开了一种波浪式豁口定位卡
子，主要包括卡板和卡头，所述卡板为波浪板体结构，在卡板一端弯曲成勾状形成卡头；在弯曲部沿弯曲方向开设条形插口。本实用新型具有分隔网不可移动和焊接卡子效率高等优点。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920083316 .X (22)申请日 2019 .01 .18 (73)专利权人大连宜丰仓储用品有限公司
地址 116000 辽宁省大连市普湾新区石河街道唐家村
(72)发明人冀年秋 (51)Int .Cl .
2
CN 209724880 U
说明书
1/2 页
一种波浪式豁口定位卡子
技术领域 [0001] 本实用新型涉及丝网产品领域，尤其涉及一种卡子。
背景技术 [0002] 分隔网通常应用在丝网产品上，用以将空间细分。目前分隔网有多种，但是现有的卡子通常只能限制住分隔网沿一个方向运动。分隔网沿另一方向可移动，影响限位性能，且卡子需要铆焊焊接，加工效率较低。
