基于网格化理念的城市中心区配电网规划策略

城市配电网网格化规划方法研究随着城市化建设的进程不断加快，城市配电网络体系，也逐渐朝着完善化的方向发展，城市配电网体系的完善能够确保，城市生产生活的水平，提升到更高层次，因此需要对城市配网工作予以重视。

但是细致分析城市配网建设工作的实际情况可知，在某些角度上还存在着一定的问题，比如配电网线路过于繁杂、运行机制还不够成熟等，这些问题大大降低了城市配电网建设的质量。

正是在这样的前提条件之下，城市配电网网格化规划方案得到了制定，因为它能够有效解决这类型的问题。

标签：城市建设;配电网;网格规划;方法分析引言在接下来的内容中，将会分析城市配电网网格化规划的思路、主要原则以及具体步骤。

根据相关专业人士的分析得知，通过网格化规划，将会使得配电网供电区域，按照科学区域合理划分为供电网格，将复杂无序的城市配电网简化，以供电网格作为基本的单位开展规划工作，并且构建出相对完善的目标网架，以希望能够为有关部门，提供科学有效的参考建议。

1城市配电网网格化规划的基本内涵在进一步展开城市配电网网格规划的研究方法之前，我们应当对配电网网格化规划的基本概念作出科学的把握，如此才能为后续方法的研究，提供科学有效的建议。

网格化配网的规划，主要是依照“自上而下”的模式，同时以地块用电需求为主要导向，并且依据地区控规对不同用地性质，以及开发深度的地域，展开有针对性的归类，同时还能够结合典型的负荷预测模型，开展最为系统化的负荷预测。

除此之外，还需要按照差异化的规划标准，尽可能的提升供电企业可靠性，分地域的开展10千伏一次网架布局，并且不断延伸规划110千伏电网与管沟布局，通过这些方面才能最终形成多元化的规划成果，并且还会与地区发展规划工作展开更为有效的对接。

由此可见，展开城市配电网网络化规划工作的研究，是非常具有现实意义的。

2关于城市配电网网格化规划方法分析根据本文第一部分的内容分析得知，城市配电网网格化规划工作，是当前城市建设整体工作中较为重要的一环，做好该环节的工作才能有效确保城市建设的最终质量。

中压配电网网格化规划方法探究摘要：本文主要向读者介绍了什么是中压配电网网格化及其如何进行规划，应该有什么样的步骤和规划中压配电网网格化应该遵循什么样的原则。

通过网格化规划可以将配网的供电区域进行合理的规划，可以将杂乱无章的配电网进行简化，方便电力公司技术人员的操作，同时为了构建目标网格，需要以供电网格为基本单位，应该遵循网格改造的原则和网格管理的思路来确保构建目标网架的顺利实施。

通过中压配电网网格化的规划，在实际的电网规划中是切实可行的，可以在电力公司中大力推广，来使中压配电网化简为繁。

关键词：配电网；网格化；供电网格；网架引言随着社会的发展，人民对用电的需求越来越大，迫使需要建设更大规模配网系统，所以如何进行规划配网是目前阶段我们要面临的全新任务。

网格规划就是对配网供电区域进行块状的划分可以让杂乱无章的配网更加简单化。

我们应该从提高配网的供电的效率，配网工作人员的优质服务和配电系统的更加规划方面确保电使用的最大化。

配电网网格化是以区域控制为基础，进行统筹规划电网系统，来克服传统的配电方式满足不了当今对电力需求的现状。

配电网的自动化发展符合当今社会发展的需求，符合人民群众的需求，所以中压配电网的规格化是越来越重要。

中压配电网的发展应该与配电自动化建设，地方规划相协调来确保配电网的更优质的规划。

一、什么是配电网规格化网格指的是将区域进行科学的合理的划分为一个个小的网格，这些网格就是供电网格的基本单位。

为了加强和规划社会治理的方法，以网格化进行管理更加有效，可以简化管理。

城市的网格化管理是顺应时代发展而产生的一种新兴的管理模式，他是在城市管理的统一化和数字化的基础下，按照一定的标准进行科学合理的将城市管理划分为单位网格，使管理更加现代化。

对电网的规划来说，电网的网格化管理就是对电网进行网格化的规划。

所以说，配电网的网格化就是将一个大的区域运用多条同电压电力的线路科学的合理地划分为小的区域，由每一个区域协同配合进行电网的规划[1]。

利用网格化规划配电网建设摘要：近年来社会用电需求的不断增大，电力工程建设数量也逐渐增多。

在开发新能源的同时，对供电质量提出了新的要求。

在此时代背景下，需要做好电网升级、运行效率提升、供电可靠性保障等工作。

本文就利用网格化规划配电网建设展开探讨。

关键词：网格化；配电网；规划；建设引言伴随着时代的变迁，我国的科学技术水平及经济水平在不断提升，社会经济发展水平的提升给电力行业的发展提供了契机，电网企业投资建设的速度和规模也是相当惊人的。

人们生活水平的提高和对生活质量的追求，对供电可靠性提出了更高的要求，同时对配电网的网架结构也提出了相对严苛的要求，因此强化配电网的前期规划，是保障供电稳定性以及供电可靠性的关键一环。

在新形势下，配电网网格化规划已经成为了大数据背景下的常用规划策略，也对整个城市配电网规划及最终的项目建设具有实际支持。

1网格化规划思路配电网网格化规划是在供电区域划分基础上，进一步细分形成“供电区域、供电网格、供电单元”3级网络，分层分级开展配电网规划。

以地块用电需求为基础、目标网架为导向，将配电网供电区域划分为若干供电网格，并进一步细化为供电单元，分层分级开展配电网规划。

供电网格要统筹考虑配网建设、运维、抢修服务及管理权限边界，形成的目标网架规划管理单位。

供电网格应遵循电网规模适中且供电范围相对独立的原则，远期一般应包含2～4座具有10kV出线的上级公用变电站，1座变电站可以分置于1～4个供电网格。

网格一旦确定，一般不宜变更。

供电单元是指在供电网格基础上，结合城市用地功能定位，综合考虑用地属性、负荷密度、供电特性等因素划分的若干相对独立的单元。

供电单元远期一般应具备2个及以上主供电源，包含1～3组10kV典型接线。

基于空间布局的网格化配网规划以地区控制性规划为基础，以满足用户需求为目标，兼顾区域间互倒互带能力差异化规划10kV网架。

主网规划依托于10kV网架布局，形成“自下而上”配网规划机制。

试析配电网规划的网格化方法及其应发表时间：2017-12-04T16:02:11.050Z 来源：《电力设备》2017年第23期作者：赵福强苏超段昌一[导读] 摘要：配电网主要是面向终端客户，并保证基础电力系统的稳定。

（国网临沂供电公司山东临沂 276000）摘要：配电网主要是面向终端客户，并保证基础电力系统的稳定。

尤其是在电力行业快速发展的背景下，配电网的建设质量成为衡量电力企业核心竞争力的关键因素。

因而如何搭建安全、稳定、经济、环保的电网成为众多电力企业关注的焦点。

关键词：配电网；规划；网格化；应用一、配电网规划的网格化划分原则1.1以区域用电为基本准则在构建网格化配电网时应该结合实际的区域情况和块地的用途进行合理的区域划分。

另外，还应该根据区域的用电负荷、区域面积、城市道路规划、河流规划等实际情况将区域细化成若干个网格，从而保证配电网网格化的划分效率。

1.2划分后网格的供电能力工作人员应该考虑到实际的区域用电负荷，设置合理的网格承担电力值，以满足人们正常生活的需要。

另外，还应该预备足够的用电容量，以避免用电高峰期发生断电等情况。

1.3优化布点在网格化配电网规划时，应该结合变电站的实际情况，合理布置规划点，并合理确定电源点。

另外，在布局电源点应该满足就近原则，并保证不同网格内的电源点是来自于不同的变电站。

如果是供电线路是来自于同一变电站，则应保证线路是来自于不同的母线段。

二、配电网规划网格化方法的应用所谓网格化配电网规划就是指结合实际的区域用电需求以及负荷预测模型，按照差异化的原则，合理布局配电网。

网格化方法不仅能够保证配电网预测的准确性，还能够统筹城市发展。

本文以国网北京市电力公司为例，阐述了北京区域“网格化”配网规划。

另外，该电网公司在完成规划后，还将其与地区政府顺利对接，进一步推动“网格化”配网规划成效的落实。

2.1规划划分若要建设稳定、可靠的配电网，就应该转变建设理念，创建出一套符合科学、规范的配电网规划体系。

城市配电网“网格化”规划方法分析发表时间：2020-07-29T16:43:37.247Z 来源：《科学与技术》2020年3月第7期作者：施军[导读] 本文主要分析了城市配电网网格化规划的思路、主要原则及具体步骤摘要：本文主要分析了城市配电网网格化规划的思路、主要原则及具体步骤。

通过网格化规划将配电网供电区域按区块合理划分为供电网格，将复杂无序的城市配电网化繁为简，以供电网格为基本单元开展规划并构建目标网架，提出了各类网格的过渡改造原则和网格管理思路。

希望本文能够给相关领域的工作人员提供一些值得参考的内容，以促进配电网规划工作的顺利开展。

关键词：配网规划；目标网架；网格化1网格化配网规划的概述网格化配网规划按照“自下而上”的方式，以地块用电需求为导向，依据地区控规对不同用地性质和开发深度的地块进行归类，结合典型负荷预测模型，开展系统化负荷预测；按照差异化的规划标准，以提升供电可靠性为目标，分区域开展10kV一次网架布局，并延伸规划110kV电网和管沟布局，最终形成多元化规划成果，并与地区发展规划有效对接。

2划分原则分析“网格化”划分主要考虑供电区域相对独立、网架完整、管理便利等需求，按照目标网架明确、电网规模适度、管理责任清晰的原则，构建“供电区域、供电网格、供电单元”三级运营管理体系。

在具体的规划中，“网格化”划分应以饱和负荷预测结果为依据，充分考虑现状电网改造难度、街道河流等因素，具有相对稳定性和一定的近远期适应性。

实际划分应保证网格之间或单元之间不重复、不遗漏，并兼顾规划设计编制、运行检修、客户服务等全过程业务管理的需要。

3网格化配网规划的主要做法分析3.1配电网的总体规划思路基于网格下的配电网规划，其总体思路为供电所分成各区域，根据配电网现状、地区情况进行规划，并科学、合理的归类不同用地性质、开发程度，预测规划区域内的负荷量。

同时，根据供电区域之间的差异，明确配电网的网架目标和模式，将网格作为规划配电网、接入用户的单元，从而满足网格化的供电需求。

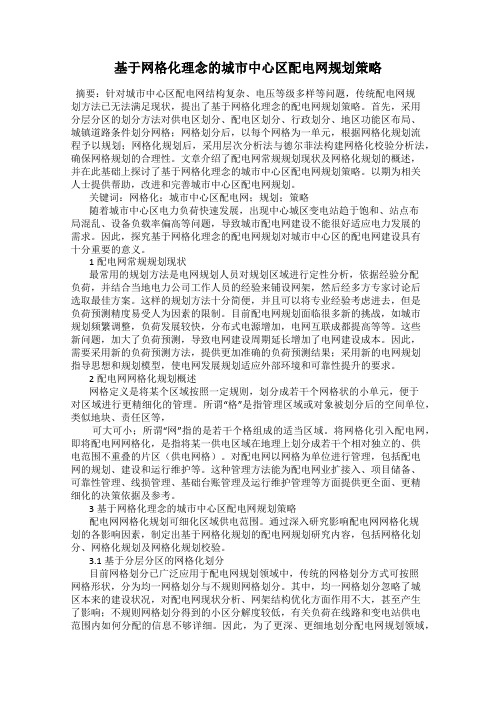

基于网格化理念的城市中心区配电网规划策略摘要：针对城市中心区配电网结构复杂、电压等级多样等问题，传统配电网规划方法已无法满足现状，提出了基于网格化理念的配电网规划策略。

首先，采用分层分区的划分方法对供电区划分、配电区划分、行政划分、地区功能区布局、城镇道路条件划分网格；网格划分后，以每个网格为一单元，根据网格化规划流程予以规划；网格化规划后，采用层次分析法与德尔菲法构建网格化校验分析法，确保网格规划的合理性。

文章介绍了配电网常规规划现状及网格化规划的概述，并在此基础上探讨了基于网格化理念的城市中心区配电网规划策略。

以期为相关人士提供帮助，改进和完善城市中心区配电网规划。

关键词：网格化；城市中心区配电网；规划；策略随着城市中心区电力负荷快速发展，出现中心城区变电站趋于饱和、站点布局混乱、设备负载率偏高等问题，导致城市配电网建设不能很好适应电力发展的需求。

因此，探究基于网格化理念的配电网规划对城市中心区的配电网建设具有十分重要的意义。

1配电网常规规划现状最常用的规划方法是电网规划人员对规划区域进行定性分析，依据经验分配负荷，并结合当地电力公司工作人员的经验来铺设网架，然后经多方专家讨论后选取最佳方案。

这样的规划方法十分简便，并且可以将专业经验考虑进去，但是负荷预测精度易受人为因素的限制。

目前配电网规划面临很多新的挑战，如城市规划频繁调整，负荷发展较快，分布式电源增加，电网互联成都提高等等。

这些新问题，加大了负荷预测，导致电网建设周期延长增加了电网建设成本。

因此，需要采用新的负荷预测方法，提供更加准确的负荷预测结果；采用新的电网规划指导思想和规划模型，使电网发展规划适应外部环境和可靠性提升的要求。

2配电网网格化规划概述网格定义是将某个区域按照一定规则，划分成若干个网格状的小单元，便于对区域进行更精细化的管理。

所谓“格”是指管理区域或对象被划分后的空间单位，类似地块、责任区等，可大可小；所谓“网”指的是若干个格组成的适当区域。

基于“网格化”的配电网规划摘要：随着经济的快速发展，用电负荷增长迅猛，电网规模的不断扩大，建设坚强的电网，提高供电能力和供电可靠性，已成为电力企业的重要任务。

“网格化规划”从经济特征、地理分布、网架资源、负荷密度、负荷属性五个方面，将配网划分为“供电区域－供电网格－供电单元”三个层次。

把三个层次中“供电单元”作为配网规划的最小建设和管理单位，形成涵盖建设、运维、业扩、通信等各个领域的全能供电单元。

通过编制“一网格一册”，明确了目标网架，并将各层次随着负荷变化，而不断演变的过渡过程清晰展示。

网格化规划对于地方控规的频繁变化有着极强的适应性，不必牵一发而动全身，使用户有序按规划接入电网，极大提升了规划的可操作性，实现规划落地。

引言传统电网规划方法以110千伏及以上电网为主，10千伏配网规划主要依据上级电网的安排，配网随用户需求建设，与区域规划衔接不足，部分规划内容存在规划依据不实、负荷预测不细、项目储备不深等问题。

因此，为适应当前配网发展趋势，要求我们必须创新规划思路，完善规划方法，做实、做细、做深配网规划以支撑配网未来发展。

一、“网格化”规划概述“网格化”配网规划以区域控规为基础，以用电需求为导向，以实测负荷为模型，开展差异化负荷预测、网架规划，统筹配电自动化、通信、保护配置电力管道等内容，形成多元化规划成果，具有做实规划基础、做细负荷预测、做深规划内容的特点。

通过“网格化”配网规划实践，规划成果得到有效落地，配网发展与城市发展更加契合，同时“网格化”配网规划工作的总结和固化对于加强城市配电网规划工作具有重要参考价值。

二、“网格化”规划的特点（1）负荷预测更加准确基于空间负荷预测法，以地块用电需求为导向，按照地块开发深度应用不同的方法进行负荷预测，便于全面预测区域负荷水平，准确掌握地区负荷发展趋势。

（2）与城市发展更加契合规划自始至终紧密对接政府，规划编制阶段依据区域控规及时掌握地区发展需求；规划发布阶段联合政府开展评审和论证，并逐步纳入区域控规；同时，依托土地一级开发促成配网网架及管道规划有效落地，使得电网专项规划与区域发展规划更加融合。

基于网格化理念的城市中心区配电网规划策略摘要：随着都市发展的高速发展，城网格式智能配电网的运用相对来说也就愈加的普遍了，从一定意义上可以更有效的提高城市配电网建设的效果和品质，以满足当前都市发展的需要。

智能城市配电系统的应用需要直接和客户进行沟通交流，清楚的了解客户所要求，在进行项目的同时，严格的按照客户要求进行系统的建造。

所以，在进行配电系统建设的同时，必须严格地掌握绿色环保的开发概念，正确的开展智能城市配电网项目规划的实施。

关键词：网格化；智能配电网；城市中心区引言：在新时期建设发展中，城市网格式智能配电网的开发已是当前开发流程中的一种主要方向，是高新技术不断进步完善的必然结果。

所以有关人员在进行操作的同时必须明确地意识到智能配电网设计的意义，在进行操作的同时，规划的根据有关规定进行操作，首先必须明确的知道客户实际应用项目中的要求，与实际项目进行有机的结合，从而有效的提高智能配电网设计的效率。

论文重点主要是针对城市网格化智能配电网设计中的不足，系统科学的开展城市网格化智能配电网设计研究等方面做出了一定的研究与探讨，从而促进了智能配电网潮流的规划与研究得以良好的发展，使得配电网方案的质量与效果可以得以进一步提高，适应了城市规划发展中的对智能配电网潮流研究的需要，从而促进了城市规划水平得到良好的发展与提升。

1配电网网格定义配网网格，需要根据城市的道路和树林等相关信息进行划分和规划，在进行网格的绘制过程中，需要对范围的电压进行划分，从而形成配网网格的层次模式，促进电力系统的高效发展和高效工作。

在进行中高压的区域建设时，将几个高压变电站的供电区域进行组合，从而实现了高压配电网网格，能够明显区别于中低压配电网，以此反映中低压城市配电网开发对其变电站容量、容载比、出线电缆种类和出线间距等各项数据信息的管理。

在进行中低压城市配电网施工和规划中，以现状网架构造、负载分配以及城市规划为基准，计划若干个由压力变电站通过若干组形成标准接线进行供电的局部范围。

配电网规划的网格化方法及其应用探究摘要：本文以配电网规划现状存在的问题为切入点，简述了配电网“网格化”规划原则，探究配电网“网格化”规划方法及应用。

关键词：配电网规划；网格化；方法；应用引言随着社会经济发展发展水平的提升和电力行业建设速度的加快，人们在日常生产生活中对电力能源的依赖性也在随之不断提升。

而城市化建设和新能源产业发展速度的加快，其对配电网消纳和供电能力，以及供电质量都提出了更高的要求。

因此，强化对配电网的规划建设，提升其供电的可靠性、运行效率、电能质量，做好电网的升级跨越等工作，合理应用网格化这种配电网规划方法，已经成为我国建设现代化配电网系统，完善城市中的配电网规划建设工作的主要内容。

一、配电网规划现状存在的问题（一）供电可靠性较低在进行配电网规划之前，首先需要结合实际情况进行科学合理的设计，然后有针对性的配置电网配置。

但是就目前情况来看，当前的电网设备配置没有经过科学的设计规划，导致电网建设完成投入使用的过程中，往往出现较多的运行问题，造成安全隐患。

另外一个方面，在开发技术和财政资金的影响下，目前主要以单电源的配电网规划形式，这样的配置方式会导致配电网运行负荷过大，线损不断增加，直接导致城市电网供电质量的下降。

（二）主网和配电网不协调在电网建设速度及规模的不断提升下，各个地区集中重点建设主干电网，也就是220KV 及以上的电网建设，但却不太重视110KV及以下的配电网建设。

在技术、资金和人力配置方面相差较多，配电网建设较为落后，主网与配电网的不协调，导致用电损耗不断增大，电网整体的规划优势无法得到有效发挥。

（三）配电网规划缺乏可行性配电网的规划是需要进行反复的实地考验的，需要大量基层工作人员的调研，而配电网规划多由电力设计院负责。

结合设计院编制的配电网规划报告数据可以知道，对于一些基础资料数据来说，其完整性与准确性无法得到保证，数据的失真会导致无法展现配电网建设过程中的问题，没有进行全面、系统的研究，不可行。

配电网网格化规划方法及其应用摘要：配电网是供电系统中重要的组成部分，它是连接供电企业和用电用户的重要纽带，也是为用电用户提供供电服务的重要设施。

随着人们生活水平的提升，用电用户对配电网的供电的稳定性和安全性有了更高的需求。

因此，在今后的发展建设过程中，必须要采用合理的方法来实现配电网网架的坚固、可靠、绿色、高效。

本文对网格化在配电网规划中应用的进行介绍，并在此基础上提出了一种稳定有效的配电网网格化规划方法，希望能够为我国今后配电网规划水平的提升提供参考。

关键词：配电网；网格化规划方法；应用1网格化的基本概念在进行配电网规划以及用户接入工作时，网格是最小的单元。

同时，在开展项目管理和配网运行检修过程中，网格也是最小的单元。

所谓的配电网网格化，主要是对复杂的配电网进行有序的划分，使之成为多个相对独立的供电网格。

意思就是“大而化小，分而治之”的简化思维。

这一期间，要对该地区配电网的发展现状、负荷特性做出研究，同时还要分析负荷分布和地理分界线等众多因素。

划分之后的配电网，每个网格中的线路网架能够独立承担网格内供电负荷，区域化供电明确，同时利用标准接线模式进行供电，因而每一个网格的供电工作有着较强的独立性。

2网格化方法在配电网规划中的应用策略2.1供电分区类别的规划以及界限模式的选择在对供电分区类别进行规划的过程中，必须要充分的结合导则和负荷预测结果开展规划工作，在实际的规划过程中，应该对网格化中的各个供电分区的类别变化情况进行验证，从而为规划目标的确定奠定基础。

除此之外，配电网的规划人员还必须要结合配电网规划区域内，电量古负荷所处的发展阶段与供电分区具体类别，在去除掉专线用户电量负荷之后，确定每个类别适合的网格规划方案和目标网架接线具体模式，确保其规划方案与架接线模式都可以满足导则与供电安全标准的具体要求。

其中，一些电量负荷发展较为成熟的网格，可以按照电网网架建设现状，结合最少改造工作量这一原则，合理的选择具体的接线模式；对那些负荷发展速度加快的网格，则应当以导的接线模式；对那些负荷发展速度加快的网格，则应当以导则为基本指导，规划处相应的目标网架线和接线模式。
