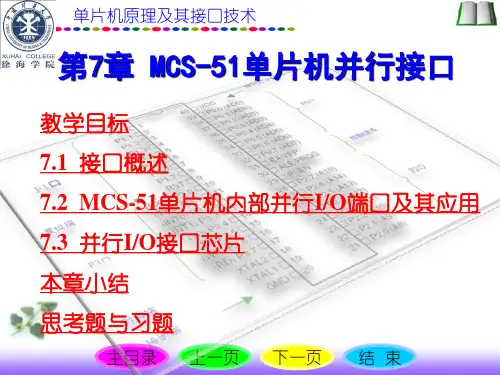

第七章 MCS51单片机的并行接口(下)PPT课件

MOV R3，#01H
MOV A，R3
MOV DPTR，#7F01H ； 模式→8155A
MOVX @DPTR，A
INC DPTR
MOV A，@R0 ；取显示数据
ADD A，#0DH ；加查表修正量
MOVC A，@A+PC ；查表取段数据
MOVX @DPTR，A ；段数据→8155B口
LCALL DL1 ；延迟1ms INC R0 MOV A， R3 JB ACC.5， LD0 RL A MOV R3， A SJMP LD0
静态显示是指数码管显示某一字符时，相应的发光二极管 恒定导通或恒定截止。 这种显示方式的各位数码管相互独 立，公共端恒定接地或接正电源。每个数码管的8个字段分 别与一个8位I/O口地址相连，I/O口只要有段码输出，相应 字符即显示出来，并保持不变，直到I/O口输出新的段码。 静态显示的特点是每个数码管必须接一个8位锁存器用来锁 存待显示的字形码。送入一次字形码显示字形一直保持， 直到送入新字形码为止。这种方法的优点是占用CPU时间 少，较小的电流即可获得较高的亮度，程序也十分的简洁， 显示便于监测和控制。缺点是这种显示方法占用的I/O端口 较多，硬件电路复杂，成本高，只适合于显示位数较少的 场合。
g f GNDa b a
a
b
c
f
b
g
d
e
c
e
d ·dp
f g
dp e d GND c dp
（a）
＋5V
a b c d e f g dp
（b）
2) 数码管工作原理
共阳极数码管的8个发光二极管的阳极（二极管正端） 连接在一起。通常，公共阳极接高电平（一般接电源）， 其它管脚接段驱动电路输出端。当某段驱动电路的输出端 为低电平时，则该端所连接的字段导通并点亮。
11
2）LED动态显示
（2）动态显示方式
所有位的段码线相应段并在一起，由一个8位I/O 口控制，形成段码线的多路复用，各位的公共端分别由 相应的I/O线控制，形成各位的分时选通。
12
动态扫描方式
段码线的多路复用，公共端分时选通。只能点亮其中一个。
动态扫描显示的分时控制方法：
动态显示时，首先将位选的最低位置为低，选中第一位 数码管，然后由段代码数据输出0段代码，即可在第一位 上显示0这个数字，这时可将位选信号第2位置低，选中 第二位数码管，然后再由段代码数据线输出1的代码，第 3位和第4位也同样处理，如果每位的显示时间恰当，则 看到4位一起点亮的效果。
应用举例 例 共阴数码管静态显示0123
ORG 0000H
MAIN: MOV P0，#3FH MOV P1，#06H MOV P2，#5BH I/O（1） MOV P3，#4FH
I/O（2）
SJMP $
END
I/O（3）
I/O（4）
GND/+5V
GND/+5V GND/+5V
GND/+5V
GND/+5V
DSEG： 3FH，06H，5BH，4FH，66H， 6DH ；段数据表 DSEG1： 7DH，07H，7FH，6FH，77H， 7CH ；段数据表 DSEG2： 39H，5EH，79H，71H，73H， 3EH ；段数据表
DSEG3： 31H，6EH，1CH，23H，40H，
ห้องสมุดไป่ตู้
03H ；段数据表
DSEG4： 18H，00，00，00
t≦100ms/(N-1) 比如，现在使用4 位，也就是N＝4，则由式子可以算出 t≦33ms，就是每一位的间隔时间不能超过33ms。当然时间 可以也设得短一些，比如5ms 或1ms 。
例：动态显示方式
6位动态显示器接口
显示子程序：
DIR： LD0：
DIR1：
MOV R0，#79H ；置缓冲器指针初值
各段与字节中各位对应关系一般如下：
字型及段码由设计者自行设定，习惯上还是以“a” 段对应段码的最低位。
如使用共阳极数码管，数据为0表示对应字段亮， 数据为1表示对应字段暗；如使用共阴极数码管，数据 为0表示对应字段暗，数据为1表示对应字段亮。
6
七段LED的段选码
7
3、LED显示器工作原理
4位 LED显示器的结构原理图：
➢LED (Light Emiting Diode)是发光二极管显示器的缩写。 LED显示器由于结构简单、价格便宜、体积小、亮度高、 电压低、可靠性高、寿命长、响应速度快、配置灵活等特 点，与单片机接口方便而得到广泛的应用。
1) 数码管结构
数码管由8个发光二极管（以下简称字段）构成，通过 不同的组合可用来显示数字0 9、字符A F、H、L、P、 R、U、Y、符号“”及小数点“” 数码管又分为共阴极 和共阳极两种结构
❖软件延时扫描
❖定时中断扫描（推荐）设置显示缓冲区，定时从缓冲区中 取出要显示的字符。
人眼的视觉暂留时间为0.1 秒，设计时，要注意每位显示的 间隔时间，由于一位7 段LED 的熄灭时间不能超过100ms， 也就是说点亮其它位所用的时间不能超过100ms，这样当有 N 位的7 段LED 用来显示时，每一位间隔的时间t 就必须符 合下面的式子：
或称“字线”
控制显示 的字型。
控制该显示 位的亮或暗。 或称“位线”
N个LED显示块有N位位选线和8×N根段码线。
有静态显示和动态显示两种显示方式。
8
（1）静态显示方式
✓各位的公共端连接在一起（接地或+5V）。 ✓每位的段码线（a～dp）分别与一个8位的锁存器输出相 连。显示字符一确定，相应锁存器的段码输出将维持不变， 直到送入另一个段码为止。
共阴极数码管的8个发光二极管的阴极（二极管负端）连 接在一起。通常，公共阴极接低电平（一般接地），其它 管脚接段驱动电路输出端。当某段驱动电路的输出端为高 电平时，则该端所连接的字段导通并点亮，
5
2、七段LED的段选码
为使LED显示不同的符号或数字，要为LED提供段 码（或称字形码）。正好是一个字节（8段）。
1
7.3单片机的显示与键盘
单片机应用系统通常都需要进行人-机对话。其中包 括人-机应用系统的干预与数据输入，应用系统状态与 运行结果的显示等。键盘与显示器是单片机应用系统中 最常用的人-机交互技术。
➢LED数码管显示器 ➢键盘接口技术
2
7.3.1 LED数码管显示器
与单片机应用系统接口的显示器主要是LED显示器 和LCD （Liquid Crystal Display）显示器。
