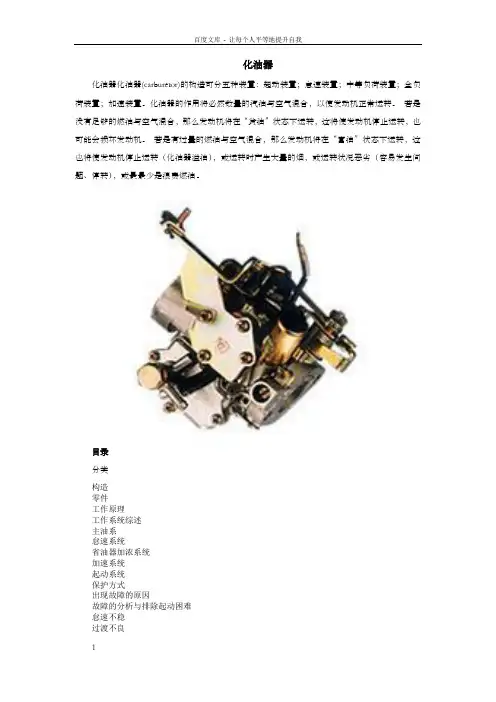

典型化油器的构造

化油器化油器化油器(carburetor)的构造可分五种装置：起动装置；怠速装置；中等负荷装置；全负荷装置；加速装置。

化油器的作用将必然数量的汽油与空气混合，以使发动机正常运转。

若是没有足够的燃油与空气混合，那么发动机将在“贫油”状态下运转，这将使发动机停止运转，也可能会损坏发动机。

若是有过量的燃油与空气混合，那么发动机将在“富油”状态下运转，这也将使发动机停止运转（化油器溢油），或运转时产生大量的烟，或运转状况恶劣（容易发生问题、停转），或最最少是浪费燃油。

目录分类构造零件工作原理工作系统综述主油系怠速系统省油器加浓系统加速系统起动系统保护方式出现故障的原因故障的分析与排除起动困难怠速不稳过渡不良动力不足化油器漏油油耗高分类构造零件工作原理工作系统综述主油系怠速系统省油器加浓系统加速系统起动系统保护方式出现故障的原因故障的分析与排除起动困难怠速不稳过渡不良动力不足化油器漏油油耗高分类化油器分为简单化油器和复杂化油器。

化油器还可分为下吸式与平吸化油器式。

化油器从骨气门的型式上分，又可分为转动式和起落式。

转动式骨气门，是在化油器喉管与进气管之间，设置一绕轴旋转的圆盘形的骨气门，改变进气道的流通面积。

起落式骨气门其构造为一桶形式板形骨气门，在喉管处作上下运动，改变喉管处的通道面积，摩托车化油器多采用此种形式。

还有一种化油器是二者的混合形式，用人控制转动式骨气门，用膜片控制起落式骨气门，这在摩托车上也常采用，称做CV式。

构造简单的化油器由上中下三部份组成，上部份有进气口和浮子室，中间部份有喉管、量孔、喷管，下部份有骨气门等。

浮子室是一个矩形容器，存储着来自汽油泵的汽油，容器里面有一只浮子利用浮面（油面）高度控制着进油量。

中部的喷管一头进油口与浮子室的量孔相通，另一头出油口在喉管的咽喉处。

喉管呈蜂腰状，两头大中间小，其中间咽喉处的截面积最小，当发动机启动时活塞下行产生吸力，吸入的气流通过咽喉处时速度最大，静压力却最低，故喉管压力小于大气压力，也就是说喉管咽喉处与浮子室之间产生了压力差，即有了人们常说的"真空度"，压力差愈大真空度愈大。

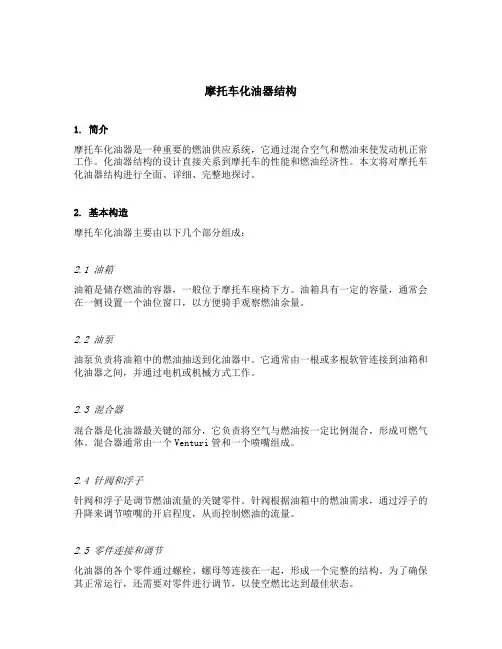

摩托车化油器结构1. 简介摩托车化油器是一种重要的燃油供应系统，它通过混合空气和燃油来使发动机正常工作。

化油器结构的设计直接关系到摩托车的性能和燃油经济性。

本文将对摩托车化油器结构进行全面、详细、完整地探讨。

2. 基本构造摩托车化油器主要由以下几个部分组成：2.1 油箱油箱是储存燃油的容器，一般位于摩托车座椅下方。

油箱具有一定的容量，通常会在一侧设置一个油位窗口，以方便骑手观察燃油余量。

2.2 油泵油泵负责将油箱中的燃油抽送到化油器中。

它通常由一根或多根软管连接到油箱和化油器之间，并通过电机或机械方式工作。

2.3 混合器混合器是化油器最关键的部分，它负责将空气与燃油按一定比例混合，形成可燃气体。

混合器通常由一个Venturi管和一个喷嘴组成。

2.4 针阀和浮子针阀和浮子是调节燃油流量的关键零件。

针阀根据油箱中的燃油需求，通过浮子的升降来调节喷嘴的开启程度，从而控制燃油的流量。

2.5 零件连接和调节化油器的各个零件通过螺栓、螺母等连接在一起，形成一个完整的结构。

为了确保其正常运行，还需要对零件进行调节，以使空燃比达到最佳状态。

3. 工作原理摩托车化油器的工作原理可以概括为以下几个步骤：3.1 燃油进入化油器首先，燃油从油箱中被抽送到化油器中。

这一过程由油泵完成，通过机械或电动方式推动燃油流动。

3.2 空气进入混合器同时，空气从进气口进入化油器的混合器中。

空气经过Venturi管，形成一定的负压，从而带动喷嘴中的燃油进入混合器。

3.3 混合气形成混合器中的喷嘴会根据针阀和浮子的调节，控制燃油的流量。

燃油通过喷嘴细小的孔，与进入混合器的空气混合。

混合气随后形成，可以被发动机燃烧。

3.4 调节燃油流量针阀和浮子根据化油器中的空气流量和燃油需求，通过升降的方式来调节喷嘴的开启程度。

这样可以控制燃油的流量，使之与空气按一定比例混合。

3.5 混合气进入发动机最后，混合气进入发动机的气缸内，经过压缩和点火后，进行燃烧。

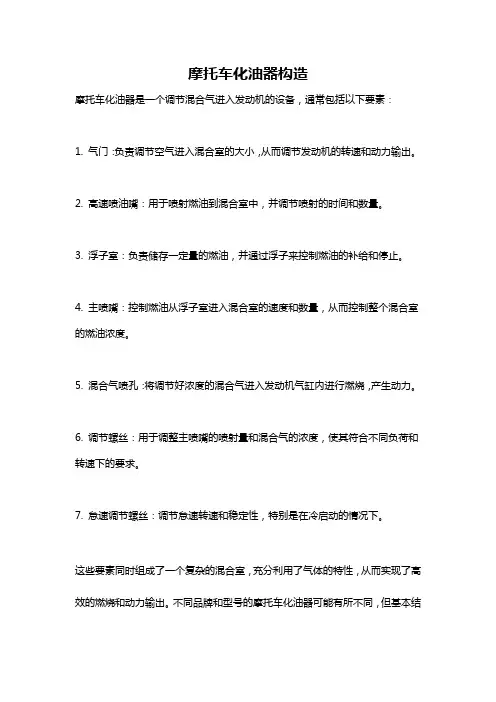

摩托车化油器构造
摩托车化油器是一个调节混合气进入发动机的设备，通常包括以下要素：
1. 气门：负责调节空气进入混合室的大小，从而调节发动机的转速和动力输出。

2. 高速喷油嘴：用于喷射燃油到混合室中，并调节喷射的时间和数量。

3. 浮子室：负责储存一定量的燃油，并通过浮子来控制燃油的补给和停止。

4. 主喷嘴：控制燃油从浮子室进入混合室的速度和数量，从而控制整个混合室的燃油浓度。

5. 混合气喷孔：将调节好浓度的混合气进入发动机气缸内进行燃烧，产生动力。

6. 调节螺丝：用于调整主喷嘴的喷射量和混合气的浓度，使其符合不同负荷和转速下的要求。

7. 怠速调节螺丝：调节怠速转速和稳定性，特别是在冷启动的情况下。

这些要素同时组成了一个复杂的混合室，充分利用了气体的特性，从而实现了高效的燃烧和动力输出。

不同品牌和型号的摩托车化油器可能有所不同，但基本结
构和功能都是类似的。

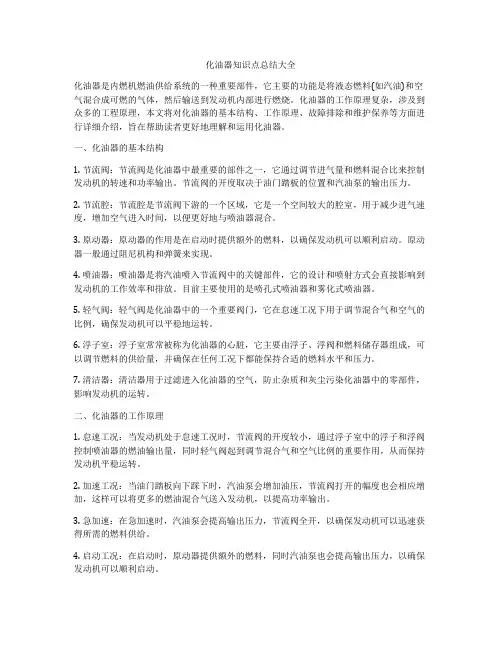

化油器知识点总结大全化油器是内燃机燃油供给系统的一种重要部件，它主要的功能是将液态燃料(如汽油)和空气混合成可燃的气体，然后输送到发动机内部进行燃烧。

化油器的工作原理复杂，涉及到众多的工程原理，本文将对化油器的基本结构、工作原理、故障排除和维护保养等方面进行详细介绍，旨在帮助读者更好地理解和运用化油器。

一、化油器的基本结构1. 节流阀：节流阀是化油器中最重要的部件之一，它通过调节进气量和燃料混合比来控制发动机的转速和功率输出。

节流阀的开度取决于油门踏板的位置和汽油泵的输出压力。

2. 节流腔：节流腔是节流阀下游的一个区域，它是一个空间较大的腔室，用于减少进气速度，增加空气进入时间，以便更好地与喷油器混合。

3. 原动器：原动器的作用是在启动时提供额外的燃料，以确保发动机可以顺利启动。

原动器一般通过阻尼机构和弹簧来实现。

4. 喷油器：喷油器是将汽油喷入节流阀中的关键部件，它的设计和喷射方式会直接影响到发动机的工作效率和排放。

目前主要使用的是喷孔式喷油器和雾化式喷油器。

5. 轻气阀：轻气阀是化油器中的一个重要阀门，它在怠速工况下用于调节混合气和空气的比例，确保发动机可以平稳地运转。

6. 浮子室：浮子室常常被称为化油器的心脏，它主要由浮子、浮阀和燃料储存器组成，可以调节燃料的供给量，并确保在任何工况下都能保持合适的燃料水平和压力。

7. 清洁器：清洁器用于过滤进入化油器的空气，防止杂质和灰尘污染化油器中的零部件，影响发动机的运转。

二、化油器的工作原理1. 怠速工况：当发动机处于怠速工况时，节流阀的开度较小，通过浮子室中的浮子和浮阀控制喷油器的燃油输出量，同时轻气阀起到调节混合气和空气比例的重要作用，从而保持发动机平稳运转。

2. 加速工况：当油门踏板向下踩下时，汽油泵会增加油压，节流阀打开的幅度也会相应增加，这样可以将更多的燃油混合气送入发动机，以提高功率输出。

3. 急加速：在急加速时，汽油泵会提高输出压力，节流阀全开，以确保发动机可以迅速获得所需的燃料供给。

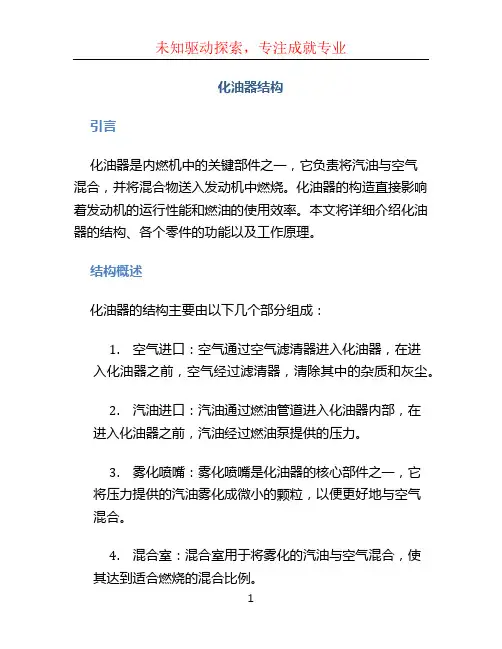

化油器结构引言化油器是内燃机中的关键部件之一，它负责将汽油与空气混合，并将混合物送入发动机中燃烧。

化油器的构造直接影响着发动机的运行性能和燃油的使用效率。

本文将详细介绍化油器的结构、各个零件的功能以及工作原理。

结构概述化油器的结构主要由以下几个部分组成：1.空气进口：空气通过空气滤清器进入化油器，在进入化油器之前，空气经过滤清器，清除其中的杂质和灰尘。

2.汽油进口：汽油通过燃油管道进入化油器内部，在进入化油器之前，汽油经过燃油泵提供的压力。

3.雾化喷嘴：雾化喷嘴是化油器的核心部件之一，它将压力提供的汽油雾化成微小的颗粒，以便更好地与空气混合。

4.混合室：混合室用于将雾化的汽油与空气混合，使其达到适合燃烧的混合比例。

5.调节器：调节器可以根据发动机的负荷和转速变化，调整混合的富油或稀油比例，以保证发动机的正常运行。

6.怠速节流阀：怠速节流阀用于控制发动机怠速时的空燃比，并通过调整空气的流量来保持发动机的平稳运行。

各部分功能空气进口空气进口是化油器里的第一个组成部分，它的作用是将外界空气引入化油器内。

在进入化油器之前，空气会先通过空气滤清器进行过滤，以去除其中的杂质和灰尘，保证空气的纯净度。

汽油进口汽油进口是化油器内的第二个组成部分，其作用是将汽油从燃油管道中引入化油器内。

汽油通过燃油泵提供的压力流入化油器，以便后续处理。

雾化喷嘴雾化喷嘴是化油器的核心组成部分之一，它的主要作用是将汽油雾化成微小的颗粒，以便与空气更好地混合。

雾化喷嘴通常由数个细小的喷孔组成，当汽油通过喷孔时，会产生高速的涡流，将汽油雾化成更小的颗粒。

混合室混合室是将雾化的汽油与空气混合的地方。

在混合室中，汽油和空气混合后形成可燃的燃料混合物，以供发动机燃烧使用。

混合室的结构设计和尺寸可以影响混合物的比例，从而影响燃烧效果和燃油的使用效率。

调节器调节器是化油器内的一个调节装置，它根据发动机的负荷和转速变化，自动调整混合的富油或稀油比例，以保证发动机的正常运行。

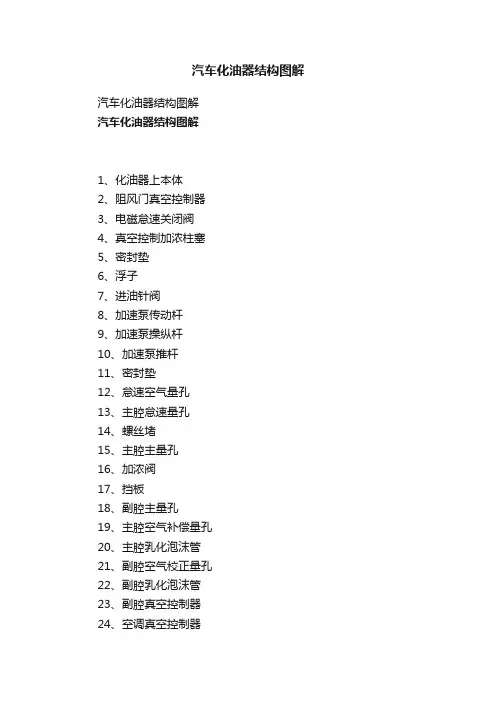

汽车化油器结构图解汽车化油器结构图解汽车化油器结构图解1、化油器上本体2、阻风门真空控制器3、电磁怠速关闭阀4、真空控制加浓柱塞5、密封垫6、浮子7、进油针阀8、加速泵传动杆9、加速泵操纵杆10、加速泵推杆11、密封垫12、怠速空气量孔13、主腔怠速量孔14、螺丝堵15、主腔主量孔16、加浓阀17、挡板18、副腔主量孔19、主腔空气补偿量孔20、主腔乳化泡沫管21、副腔空气校正量孔22、副腔乳化泡沫管23、副腔真空控制器24、空调真空控制器25、操纵拉索支架26、化油器下本体27、节气门操纵摇臂28、怠速调整螺钉29、一氧化碳调整螺钉30、加速泵盖31、加速泵皮膜化油器工作原理图1、节气门2、阻风门3、怠速空气量孔4、螺丝堵5、主腔怠速量孔6、电磁怠速关闭阀7、一氧化碳调整螺钉8、加速泵喷管9、加速泵针阀10、加速泵11、主腔小喉管12、加浓柱塞13、主腔乳牛化泡沫管14、推杆15、加浓阀量孔16、主腔主量孔17、副腔过渡泡沫管18、怠速喷口19、节气门拉索20、副腔过渡喷口21、连杆22、副腔过渡喷口23、副腔过渡量孔24、副腔真空控制器25、副腔乳化泡沫管化油器展开示意图1、化油器上本体2、进油口接头3、进油口滤网4、可调针阀座5、副腔过渡泡沫管6、副腔乳化泡沫管7、副腔空气校正量孔8、副腔小喉管组件9、副腔小喉管喷嘴10、副腔小喉管11、加速泵出油针阀12、加速泵喷管13、主腔小喉管14、阻风门15、主腔小喉管喷嘴16、主腔小喉管组件17、主腔空气补偿量孔18、主腔乳化泡沫管19、主腔主量孔20、怠速空气量孔21、加浓柱塞22、加速泵推杆23、加速泵操纵杆24、推杆25、球阀26、加浓阀量孔27、加速泵28、加速泵球阀29、空调真空控制器30、主腔怠速量孔31、主腔过渡喷口32、一氧化碳调整螺钉33、电磁怠速关闭阀34、摇臂35、主腔节气门36、怠速调整螺钉37、摇臂38、副腔节气门39、副腔真空控制器40、副腔过渡喷口41、副腔主量孔42、副腔过渡量孔43、浮子44、化油器下本体45、阻风门直空控制器46、进油针阀。

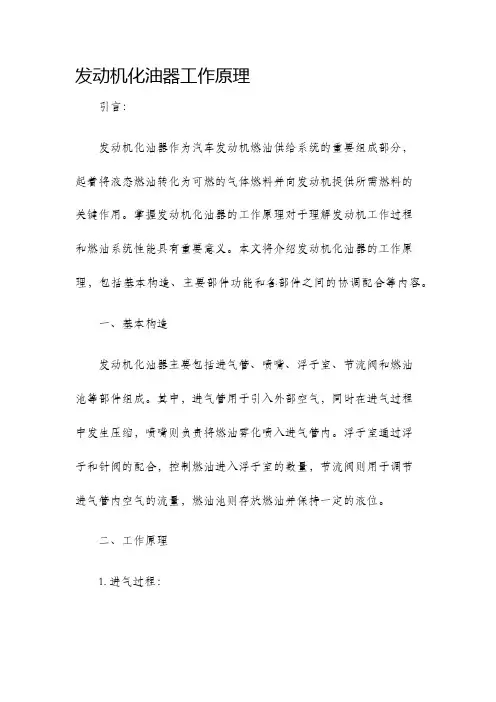

发动机化油器工作原理引言：发动机化油器作为汽车发动机燃油供给系统的重要组成部分，起着将液态燃油转化为可燃的气体燃料并向发动机提供所需燃料的关键作用。

掌握发动机化油器的工作原理对于理解发动机工作过程和燃油系统性能具有重要意义。

本文将介绍发动机化油器的工作原理，包括基本构造、主要部件功能和各部件之间的协调配合等内容。

一、基本构造发动机化油器主要包括进气管、喷嘴、浮子室、节流阀和燃油池等部件组成。

其中，进气管用于引入外部空气，同时在进气过程中发生压缩，喷嘴则负责将燃油雾化喷入进气管内。

浮子室通过浮子和针阀的配合，控制燃油进入浮子室的数量，节流阀则用于调节进气管内空气的流量，燃油池则存放燃油并保持一定的液位。

二、工作原理1. 进气过程：当发动机启动后，活塞的上升运动会在进气行程中产生负压，此时节流阀打开，进气管内空气通过节流阀与外界大气相连，流过喷嘴进入浮子室。

进气管内的空气流速较快，使得喷嘴周围的燃油产生了负压效应，将燃油雾化并喷入进气管，与空气混合形成可燃气体燃料。

2. 浮子室调节：当燃油进入浮子室时，浮子会上浮，推动针阀关闭进油通道，阻止燃油继续流入浮子室。

当浮子室内的燃油消耗后，浮子会下沉，针阀打开，燃油再次进入浮子室保持一定液位。

通过这种方式，浮子室能够保持一定的燃油供给，确保发动机持续正常工作。

3. 节流阀调节：节流阀用于调节进气管内的空气流量，它的位置由油门踏板控制。

当油门踏板踏下时，节流阀打开，进气管内的空气流量增加，燃油需求增加，发动机输出功率提高。

相反，当踏板松开时，节流阀关闭，进气管内的空气流量减少，燃油需求减少，发动机输出功率降低。

4. 燃油池管理：燃油池中的燃油由燃油泵提供，通过一定的管路系统输送至浮子室。

燃油池内部通过一系列过滤器来保证燃油的纯净度，防止杂质进入浮子室引起堵塞。

同时，燃油池还通过压力调节器来维持一定的供油压力，以保证发动机正常燃烧。

三、各部件协调配合发动机化油器的各部件之间协调配合十分重要，只有在合理的工作状态下，才能满足发动机对燃料的需求。

化油器工作原理化油器是一种用于混合汽油和空气，将混合物喷入发动机燃烧室的设备。

化油器是内燃机的重要部件，它的主要功能是将汽油通过机械和气体辅助混合，形成易于燃烧的燃料混合物，进而保证发动机能够正常工作。

本文将探讨化油器的工作原理，以及如何有效地运行化油器。

一、化油器的主要结构化油器的主要组成部分分为进气管，节流阀，喷嘴，浮子箱以及油泵等。

进口管道与接近发动机的气体连接，而节流阀则用于调节空气的流量。

浮子箱则用于控制汽油的流量，以达到汽油的均匀混合。

喷嘴用于将混合物传输至发动机燃烧室，而油泵则控制汽油的流量。

二、化油器的工作原理汽车化油器的工作原理类似于自来水管道与水龙头的工作原理。

当进入的空气通过化油器时，它会经过进口管道并进入到浮子箱中，这时浮子会上浮，并开启油路接口，使汽油进入到化油器中。

当浮子上升时，它会阻碍油路，防止过多的汽油进入到化油器中。

在这种情况下，输入的空气与汽油混合之后形成燃料混合物。

在燃料混合物中，空气的比例在氧气和氮气中的比例为14.7:1。

接下来，燃料混合物进入节流阀中，这时候汽车的加速踏板就起作用了。

当踏板踩到油门最大行程时，节流阀会开启最大的直径。

这就让更多的混合物进入到发动机燃烧室中，加速车辆的行驶速度。

在加快时，汽车发动机需要大量的燃料，这时混合物的增加可以保证足够的燃料进入到发动机中，使它能够正常工作。

如果混合物的比例不正确，则可能会导致发动机运行不稳定，熄火或其他故障。

三、如何有效地运行化油器对于一个有效地运行的化油器来说，需要注意的一些关键点。

首先，化油器必须安装在一个正确的位置，这样才能保证车辆正常工作。

其次，化油器的配件必须经过定期的保养和检查，以确保其正常工作。

第三，使用适当的燃油，以避免被过多的污染物影响。

第四，定期更换燃油过滤器，防止过多的污染物进入燃料系统，并定期检查节流阀和喷嘴是否存在出现松动等异常现象。

总之，化油器是发动机的关键连接部分，它的工作原理就是将汽油与空气混合并形成易于燃烧的燃料混合物，并通过节流阀和喷嘴将混合物传输至发动机燃烧室。

化油器工作原理(2009-02-16 11:55:21)分类：遥控车（引擎篇）标签：遥控比例仿真模型化油器休闲调教好您的引擎，您就会在比赛中占的先机。

引擎调教是油车中最重要的一环。

但是这方面的知识不是那么容易掌握的，因此也使很多新手对此感到比较泄气。

化油器是引擎的心脏！引擎的其他部分是不需要调教的，除非它们完全失效了，否则无须您的关注，它们也会良好的工作。

正确的调教化油器，对引擎正常工作是至关重要的的部分。

以下让我们来了解一下化油器是如何工作的。

化油器基本上是控制进入引擎的，空气和燃料的混合气流，由此可以控制引擎的转速和扭力范围。

空气流空气流是由油门(风门)的位置决定的，当您触动发射机的油门扳机的时候，您就是在控制进入引擎的空气的量。

燃料流另外一方面，燃料流是由三支油针控制的。

这些油针事实上是一种螺丝，它们有锥型的末端，从孔座中伸入油路。

燃料流过油针所在的腔室，如果油针被向内旋，它就阻挡了更多的腔室体积，由此减少燃料的流量。

相反的，如果油针外旋，腔室就打开得更多，因此有更多的燃料流过。

点击查看放大图片燃料通过鼓装入口(1)进入化油器；然后流过主油针组件(2)然后通过燃料注入口(3)进入进气道。

这里的低速油针在油门全开的时候不产生作用油针也叫“混合油针”。

所有的遥控模型引擎都至少有一个主油针（高速油针）；有些引擎还有低速油针；还有一些，除了同时拥有以上两者之外，还有第三支中速油针。

一个油针其实就是一种节流阀，从机械方面来说，它通常也指“油针和腔室的组合”。

油针从腔室的中间穿过，由于它的末端是尖的，因此燃料的流量就可以通过油针的位置来调整。

当油针更深的旋入腔室，就减少燃料的流量。

引擎的正常工作需要正确的空气、燃料混合比。

因此，化油器的工作就是调整输出正确的燃料流量，以配合空气的流量。

那为什么空气燃料混合比是可调教的呢？为什么不是一旦达到了理想的混合比，我们就永远不需要再调整油针呢？环境的温度、湿度、海拔高度甚至大气的压力，会改变进入引擎的空气(特别是氧气)的量；因此，混合比的设定必须因应环境的改变而调整。

化油器的的结构和工作原理
（1）化油器结构：
化油器由上中下三部分组成，上部分有进气口和浮子室，中间部分有喉管、量孔和喷管，下部分有节气门等。

（1）浮子室是一个矩形容器，存储着来自汽油泵的汽油，容器里面有一只浮子利用浮面（油面）高度控制着进油量。

（2）中部的喷管一头进油口与浮子室的量孔相通，另一头出油口在喉管的咽喉处。

工作原理：
化油器实际上就是一根管，管中间有一块称为节气门板的可调板，用于控制通过管的空气流量。

管中有一个称为文丘里管的收缩部分，在此收缩部分会形成真空。

此收缩部分有量孔，利用真空可从此孔吸入燃油。

摩托车化油器看起来非常复杂，但是只要掌握一些原理，就能把摩托车调整到最佳状态。

所有的化油器都是在大气压力的基本原理下工作的。

大气压是一种对万事万物施加压力的强大力量。

它会有细微变化，但是通常情况下每平方英寸有十五磅压力（PSI）。

这意味着大气压对任何事物都是每平方英寸有十五磅压力。

通过改变引擎和化油器内的大气压，就能够改变压力并使燃料和空气通过化油器流动。

大气压力会从高压扩散到低压。

当二冲程引擎的活塞处于上止点（或四冲程引擎的活塞处于下止点）时，在曲轴箱里的活塞下面（四冲程引擎的活塞上面）会形成一个低压。

同时这个低压也会引起化油器里的低压。

因为在引擎和化油器外面的压力比较高，空气将会冲进化油器并且进入引擎直到压力均衡。

通过化油器流动的空气将会带动燃料，接着燃料将会与空气混合。

化油器结构
化油器是汽车发动机的重要部件之一，它由进油管、出油管、过滤器、活塞、活塞杆、止回阀、马达、油箱等组成。

1.进油管：进油管的作用是将油从油箱引入化油器。

2.出油管：出油管的作用是将调整好的油从化油器引出。

3.过滤器：过滤器的作用是对油中的杂质进行过滤，使油更加干净清洁。

4.活塞：活塞的作用是用来压缩油气混合物，使其产生可排放的能量。

5.活塞杆：活塞杆的作用是将活塞上下运动转化为电动机的旋转运动。

6.止回阀：止回阀的作用是防止油气混合物从高压状态逆流回油箱。

7.马达：马达的作用是带动活塞杆上下运动，从而使油气混合物更加精细。

8.油箱：油箱的作用是装满油，以便发动机操作。

汽车化油器
在汽车的内燃引擎中，化油器是一个关键的部件，它负责混合空气和汽油，以供发动机燃烧。

化油器的设计和工作原理对于汽车的性能和燃油效率至关重要。

化油器的基本组成
化油器通常由空气管和汽油喷嘴组成。

空气通过空气管进入化油器，同时汽油从喷嘴中喷射出来，两者在化油器中混合后进入发动机燃烧室。

化油器的工作原理
化油器的工作原理基于负压原理。

当发动机工作时，活塞运动会导致气缸内空气的压力变化，这会产生负压，吸引空气和汽油进入化油器。

在化油器内部，通过喷嘴的调节，空气和汽油的比例得以控制，以适应不同工况下发动机的需求。

化油器的调节
为了确保发动机正常工作和提高燃油效率，化油器需要进行定期的调节。

主要包括空气燃油比的调节和怠速转速的调整。

空气燃油比的调节会影响燃烧效率，而怠速转速的调整则会影响车辆在空挡行驶的平稳性。

化油器的维护保养
化油器作为汽车的关键部件，需要定期进行清洁维护。

因为长时间使用后，油泥和杂质可能堵塞喷嘴和管道，影响空气和汽油的混合比例。

定期清洁化油器可以有效延长其使用寿命，保证发动机高效运转。

结语
汽车化油器作为发动机的“心脏”，对于汽车的性能和燃油效率具有重要影响。

了解化油器的基本组成、工作原理、调节和维护保养方法，可以帮助车主更好地保养车辆，延长汽车的使用寿命，同时提高驾驶安全和舒适度。
