VC++绘图编程

利用MFC简单绘图实验报告一、实验目的1、了解学会VC++ 6.0集成环境操作界面的使用；2、使用MFC进行可视化的编程；3、能够以交互方式在图形绘制区绘制点、直线、矩形、椭圆；4、设置线条的颜色、线型和线条宽度，对绘制的图元进行线条和填充属性的修改；二、简单的功能介绍1、画点：通过Ondot()函数实现2、画直线：通过OnLine()函数实现。

3、画矩形：通过OnRectangle()函数实现。

4、画圆角矩形：通过OnRoundrect()函数实现。

5、画椭圆：通过OnEllipse()函数实现。

6、铅笔工具：可以画任意线条。

通过直接在OnMouseMove(UINT nFlags, CPoint point)函数里面添加代码实现。

7、右键弹出菜单：可以在客户中点击鼠标右键，快速选择常用菜单。

通过OnContextMenu函数实现。

8、状态栏显示鼠标移动的坐标：在程序的右下角显示，通过调用setWidnowTextGetParent()实现。

9、画图颜色选择：可以画任何颜色的线条，通过OnColor()函数实现。

10、线条类型及线宽的设置：可以将画出的线条设置成实线、虚线、点线、点划线，双点划线，还可以设置线条的粗细，通过实例这一功能立刻显示所选择线条的粗细及线型。

通过新建CLineSettingDlg类，其中OnSelchangeLineStyle()函数实现线型的OnChangeEditLineWidth()函数实现线宽的改变。

再在CDrawView类中调用OnLineSetting()函数实现画笔的对话框，CLineSettingDlg类中的OnPaint（）函数是实现示例功能的。

11、窗口的重绘时不擦除原来的内容：新建CShape类用来保存线条的颜色，线宽，填充色等属性，在窗口大小发生变化时有OnDraw(CDC* pDC)函数进行重绘工作，重绘中调用了各个绘图函数的Draw(CDC *pDC)函数。

vc6.0可视化编程实例-回复vc6.0可视化编程实例是指在使用Microsoft Visual C++ 6.0编程工具进行可视化编程时的具体案例。

本篇文章将详细介绍vc6.0可视化编程实例的具体步骤和相关知识，以帮助读者更好地理解和应用可视化编程技术。

第一步：创建新项目首先，在vc6.0编程工具中点击“文件”菜单，选择“新建”->“项目”，然后在弹出的对话框中选择“Win32应用程序”作为项目类型。

接下来，填写项目名称、位置和解决方案等相关信息，点击“确定”按钮创建新项目。

第二步：设计界面在vc6.0中，可视化编程使用的是MFC（Microsoft Foundation Class）技术，通过使用控件和对话框设计工具来创建界面。

在解决方案资源视图中找到项目名称，展开后找到“资源文件”文件夹，并双击“资源文件.rc”文件，进入资源编辑器界面。

在资源编辑器中，用户可以通过拖放控件的方式设计界面。

例如，可以从“工具箱”控件面板中选择按钮控件，然后点击对话框中的位置放置按钮控件。

通过设置按钮的大小、位置、文字等属性来调整控件的外观。

在这个例子中，我们将在界面中放置一个按钮控件，用于实现一个简单的点击事件。

第三步：编写代码在界面设计完成后，我们需要为按钮添加点击事件的响应。

点击“类视图”选项卡，在其中找到对应的对话框类，通常以C开头，右键点击该类，选择“添加”->“函数”，并填写函数名称和返回类型等属性。

在弹出的函数编辑对话框中，输入要执行的代码。

例如，我们可以在按钮的点击事件函数中添加一段代码，用于弹出一个消息框显示一条消息。

在这个例子中，我们将添加一段代码，使点击按钮后弹出一个对话框，显示“Hello, world!”的消息。

第四步：编译和运行完成代码编写后，点击“生成”菜单，选择“生成解决方案”，或者直接按下F7键进行编译。

编译成功后，可以在输出窗口中查看编译结果。

接下来，点击“调试”菜单，选择“开始执行”或者按下F5键进行调试运行。

visio vbc编程如何通过VBC编程在Visio中创建和修改绘图。

Visio是一种流程图和图表绘制工具，它可以使用户以视觉化方式展示复杂的数据和信息。

通过使用VBC编程语言，用户可以自动化创建和修改Visio 绘图，并为其添加各种功能和交互性。

在本文中，我们将探讨如何使用VBC编程来进行Visio绘图的创建和修改。

我们将按照以下步骤进行操作：第一步：了解VBC编程语言VBC是Microsoft Visual Basic for Applications的一种版本，它是一种灵活且易于学习和使用的编程语言。

VBC可以通过Microsoft Office系列产品（如Visio、Excel和Word）的宏来编写和执行代码。

在Visio中，用户可以使用VBC编程来创建和修改图形对象、控制绘图元素的属性以及实现自定义功能。

第二步：启动Visio并打开绘图首先，我们需要启动Visio应用程序，并打开我们想要进行编程的绘图。

我们可以通过访问Visio应用程序的对象模型来编程访问和操作绘图的各个方面。

第三步：创建新的形状接下来，我们将学习如何使用VBC编程在Visio中创建新的形状。

Visio提供了几种不同的形状类型供用户选择，例如矩形、圆形、箭头和文字框等。

我们可以使用VBC编程来创建这些形状，并设置它们的位置、大小和样式等属性。

第四步：修改形状属性一旦我们创建了形状，我们可以通过VBC编程来修改其属性。

例如，我们可以更改形状的大小、颜色、字体和边框样式等。

我们可以使用Visio应用程序对象模型中的属性和方法来实现这些修改。

第五步：创建连接线Visio不仅可以绘制单独的形状，还可以创建形状之间的连接线。

使用VBC编程，我们可以创建连接线对象，并将其连接到两个形状之间。

我们可以设置连接线的样式、颜色和宽度等属性，以及连接线的起点和终点。

第六步：实现自定义功能除了创建和修改形状和连接线之外，VBC编程还可以实现许多其他自定义功能。

第二章VC6.0简单绘图说明许多学编程的都是从C 语言开始入门的，而目前的现状是：有些学校以Turbo C 为环境讲C 语言，只是Turbo C 的环境实在太老了，复制粘贴都很不方便。

有些学校直接拿VC 来讲C 语言，因为VC 的编辑和调试环境都很优秀，并且VC 有适合教学的免费版本。

可惜在VC 下只能做一些文字性的练习题，想画条直线画个圆都很难，还要注册窗口类、建消息循环等等，初学者会受严重打击的。

初学编程想要绘图就得用TC，很是无奈。

还有计算机图形学，这门课程的重点是绘图算法，而不是Windows 编程。

所以，许多老师不得不用TC 教学，因为Windows 绘图太复杂了，会偏离教学的重点。

新的图形学的书有不少是用的OpenGL，可是门槛依然很高。

要给初学者一个简单的学习平台，就要VC的开发平台和TC的简单的绘图功能，于是就有了这个EasyX 库，我们需要在VC下下载安装EasyX库，下载地址：http：///。

下面是VC下简单绘图函数的基本说明。

1.系统支持操作系统版本：Windows 2000 及以上系统。

编译环境版本：Visual C++ 6.0 / 2008(x86 & x64) / 2010(x86 & x64)。

2.安装请先将下载的压缩包解压缩，然后执行Setup.hta，并跟随提示安装。

安装程序会检测已经安装的VC 版本，并根据选择将对应的.h 和.lib 文件安装至VC 的include 和lib 文件夹内。

安装程序不会修改注册表或者本机的任何文件。

如果需要手动安装，请根据下面的文件列表说明将安装包里的相关文件分别复制到VC 对应的include 和lib 文件夹内，或者将include 和lib 文件夹放到任意位置，然后修改VC 中的Lib 和Include 的引用路径。

3.卸载由于安装程序并不改写注册表，因此在“添加删除程序”中不会看到EasyX 的卸载项。

VC基本绘图文档[键入作者姓名]VC基本绘图文档设计一个矢量图形绘制程序一、运行环境：Microsoft Visual C++ 6.0二、目标与任务：1.使设计的程矢量绘制图形序具有画点、画线、画多边形、画矩形的功能；2.其中所绘制的点、线、多边形具有保存的功能，并且能保存入数据库，数据库采用的access，文件名为shp.mdb，在设计的程序中使用ODBC访问数据库，DSN=shp，无同户名与密码；3.设计的绘图程序能读入数据库中的记录，而且可以通过自己建立的菜单[数据库操作]的子菜单[记录集导出]导出，显示在自己事先设计好的对话框设置中4.建立的[设置]菜单功能，其子菜单有[点的大小]、[线的宽度]功能。

三、程序总体结构图：四、各个功能模块详细设计1.画点画点流程图画点主要代码：2.画线画线主要代码：3.画矩形画矩形主要代码：4.画多边形画多边形的主要代码：五、数据库设计说明1.构造数据库，数据库采用access，.建立数据表，文件名为shp.mdb如下图5.2.创建ODBC数据源Windows中的ODBC组件出现系统的“控制面板”管理工具中，如下图所示：双击ODBC图标，进入ODBC数据源管理器。

然后创建用户用户DNS，过程如下下图：单击“添加”按钮，弹出创建数据源对话框，按下图选择用户所需的驱动程序（如下图）：单击“完成”按钮进入指定驱动程序的安装对话框，单击“选择”按钮，将前面创建的数据库调入，结果如下图所示：单击“确定”按钮。

3.在自己的绘图MFC中绑定数据源建立新的类CShpSet类，其基类是CRecordset,单击“OK”，进入选择数据源对话框，按下图进行选择：如下图进入选择数据表对话框，选择自己已经建立过的shp.mdb数据表，如下图所示：单击“OK”，完成绑定数据源。

6.在MFC中建立显示此记录集对话框，其设计如下图所示：添加基于上图对话框的相应的类DisplayDataBaseDlg，其基类是CDlg，用于显示记录集，并建立相应的数据库操作菜单，用来显示记录集。

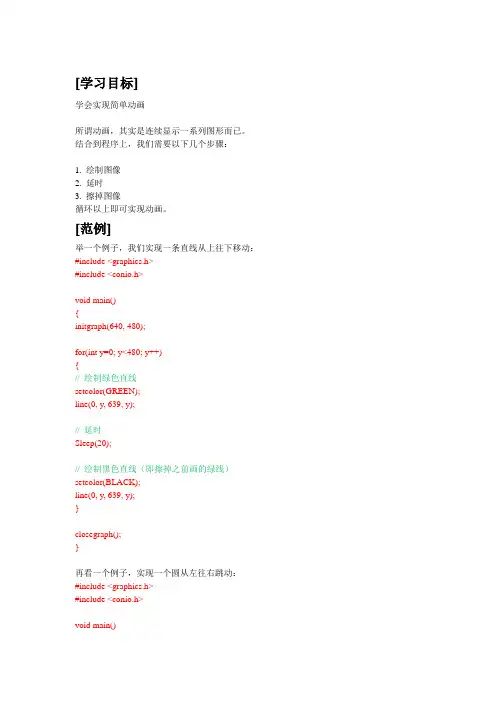

[学习目标]学会实现简单动画所谓动画，其实是连续显示一系列图形而已。

结合到程序上，我们需要以下几个步骤：1. 绘制图像2. 延时3. 擦掉图像循环以上即可实现动画。

[范例]举一个例子，我们实现一条直线从上往下移动：#include <graphics.h>#include <conio.h>void main(){initgraph(640, 480);for(int y=0; y<480; y++){// 绘制绿色直线setcolor(GREEN);line(0, y, 639, y);// 延时Sleep(20);// 绘制黑色直线（即擦掉之前画的绿线）setcolor(BLACK);line(0, y, 639, y);}closegraph();}再看一个例子，实现一个圆从左往右跳动：#include <graphics.h>#include <conio.h>void main(){initgraph(640, 480);for(int x=100; x<540; x+=20){// 绘制黄线、绿色填充的圆setcolor(YELLOW);setfillstyle(GREEN);fillellipse(x, 100, 20, 20);// 延时Sleep(500);// 绘制黑线、黑色填充的圆setcolor(BLACK);setfillstyle(BLACK);fillellipse(x, 100, 20, 20);}closegraph();}也就是说，移动的间距小、延时短，动画就会越细腻。

但当画面较复杂时，会带来画面的闪烁（怎样消除闪烁是以后的话题）。

[作业]绘制一个沿45 度移动的球，碰到窗口边界后反弹。

[改进]你的程序存在闪烁问题和不平滑看了半天，图形库还有批量画图，改进如下//这样的c底层，也不……，不过不失为初学者的首选#include <graphics.h>#include <conio.h>void main(){//说实话这个库没有自动检测initgraph(640, 480);//开始批量画图BeginBatchDraw();for(int y=0; y<480; ++y){// 绘制绿色直线setcolor(GREEN);line(0, y, 639, y);//继续画图FlushBatchDraw();// 延时单位毫秒，不精准的厉害, 别希望匀速Sleep(10);// 这里用背景色盖住就行cleardevice();}//结束批量绘图EndBatchDraw();closegraph();}#include <graphics.h>#include <conio.h>void main(){initgraph(640, 480);//开始批量画图BeginBatchDraw();for(int x=100; x<540; ++x) //缩小步长{// 绘制黄线、绿色填充的圆setcolor(YELLOW);setfillstyle(GREEN);fillellipse(x, 100, 20, 20);//继续画图FlushBatchDraw();// 延时Sleep(10);// 绘制黑线、黑色填充的圆cleardevice();}//结束批量绘图EndBatchDraw();closegraph();}。

vc6.0可视化编程实例VC6.0可视化编程实例目录：1. 引言2. VC6.0可视化编程简介3. 开发环境的搭建4. 实例介绍5. 实例实现步骤5.1 创建新的工程5.2 添加控件和设置属性5.3 编写代码逻辑5.4 编译和调试6. 结论1. 引言VC6.0是一款经典的集成开发环境（IDE），用于开发Windows 平台的应用程序。

其可视化编程能力使开发者能够通过拖拽控件、设置属性和编写代码来快速开发界面丰富的应用程序。

本文将通过一个具体的实例来介绍VC6.0的可视化编程过程。

2. VC6.0可视化编程简介VC6.0的可视化编程是基于MFC（Microsoft Foundation Classes）库实现的。

MFC是一套封装了Windows API的C++类库，它提供了丰富的控件和功能模块，方便开发者进行图形界面的设计和应用逻辑的实现。

VC6.0可视化编程通过拖拽控件和编写事件处理函数，实现应用程序的交互和功能逻辑。

3. 开发环境的搭建要进行VC6.0可视化编程，首先需要安装VC6.0开发环境。

您可以从官网或其他资源下载VC6.0安装文件，并按照安装向导进行安装。

安装完成后，打开VC6.0即可开始编程。

4. 实例介绍为了更好地理解VC6.0可视化编程，我们将以一个简单的实例为例：实现一个窗口应用程序，并在窗口中添加一个按钮。

点击按钮后，将弹出一个对话框显示一条信息。

5. 实例实现步骤5.1 创建新的工程打开VC6.0，在菜单栏中选择"File" > "New" > "Projects"，选择"MFC AppWizard(Exe)"，并填写相应的项目信息。

点击"OK"，VC6.0将自动生成一个新的工程。

5.2 添加控件和设置属性在资源视图中，选择"Dialog"节点，双击它，打开资源编辑器。

一、实验目的(1) 熟悉开发环境；(2) 掌握应用MFC类库编写鼠标绘图程序的方法；(3) 掌握MFC环境中绘图函数的使用方法。

二、实验内容创建一个单文档应用程序，实现鼠标的绘图功能。

要求：(1) 创建一个工具栏，有线段、矩形、椭圆三个按钮；(2) 绘图前，选择工具栏上的按钮，确定图形的形状。

按下鼠标左键，开始绘图，结合鼠标的光标坐标值，来确定图形的形状和大小，并随着鼠标的移动在屏幕上实时绘制图形，放开鼠标左键，确定最后的图形，绘制在屏幕上。

三、实验处理列表实现绘图功能的代码清单：1、代码如下#if !defined(AFX_PIC_H__00F5F2B9_A2A6_4ED6_907E_EC07AA16 8545__INCLUDED_)#defineAFX_PIC_H__00F5F2B9_A2A6_4ED6_907E_EC07AA168545__INCL UDED_#if _MSC_VER > 1000#pragma once#endif // _MSC_VER > 1000class CPic{public:CPic();virtual ~CPic();void Draw(CDC *PDC);public:UINT m_nDrawType;int m_nX0;int m_nY0;int m_nX1;int m_nY1;};#endif// !defined(AFX_PIC_H__00F5F2B9_A2A6_4ED6_907E_EC07AA1685 45__INCLUDED_)2、代码如下：// Pic.cpp: implementation of the CPic class.////////////////////////////////////////////////////////////////////////#include ""#include "Shiyan8.h"#include ""#ifdef _DEBUG#undef THIS_FILEstatic char THIS_FILE[]=__FILE__;#define new DEBUG_NEW#endif//////////////////////////////////////////////////////////////////////// Construction/Destruction//////////////////////////////////////////////////////////////////////CPic::CPic(){}CPic::~CPic(){}void CPic::Draw(CDC *pDC){CPen PenLN,*pOldPen;(PS_SOLID,3,RGB(255,0,0));pOldPen = pDC->SelectObject(&PenLN);switch(m_nDrawType){case 0:pDC->MoveTo(m_nX0,m_nY0);pDC->LineTo(m_nX1,m_nY1);break;case 1:pDC->Ellipse(m_nX0,m_nY0,m_nX1,m_nY1);break;case 2:pDC->Rectangle(m_nX0,m_nY0,m_nX1,m_nY1);break;}pDC->SelectObject(pOldPen);}3、程序如下：// Shiyan8View.cpp : implementation of the CShiyan8View class//#include ""#include "Shiyan8.h"#include "Shiyan8Doc.h"#include "Shiyan8View.h"#ifdef _DEBUG#define new DEBUG_NEW#undef THIS_FILEstatic char THIS_FILE[] = __FILE__;#endif/////////////////////////////////////////////////////////////////////////////// CShiyan8ViewIMPLEMENT_DYNCREATE(CShiyan8View, CView)BEGIN_MESSAGE_MAP(CShiyan8View, CView)//{{AFX_MSG_MAP(CShiyan8View)ON_COMMAND(ID_DRAW_FILEOPEN, OnDrawFileopen)ON_UPDATE_COMMAND_UI(ID_DRAW_FILEOPEN, OnUpdateDrawFileopen)ON_COMMAND(ID_DRAW_FILESA VE, OnDrawFilesave)ON_UPDATE_COMMAND_UI(ID_DRAW_FILESA VE, OnUpdateDrawFilesave)ON_WM_LBUTTONDOWN()ON_WM_MOUSEMOVE()ON_WM_LBUTTONUP()//}}AFX_MSG_MAPON_COMMAND_RANGE(ID_DRAWTYPE_LINE,ID_DRAWTYPE_RECT,OnDrawType)ON_UPDATE_COMMAND_UI_RANGE(ID_DRAWTYPE_LIN E, ID_DRAWTYPE_RECT,OnUpdateDrawType)// Standard printing commandsON_COMMAND(ID_FILE_PRINT, CView::OnFilePrint)ON_COMMAND(ID_FILE_PRINT_DIRECT,CView::OnFilePrint)ON_COMMAND(ID_FILE_PRINT_PREVIEW, CView::OnFilePrintPreview)END_MESSAGE_MAP()/////////////////////////////////////////////////////////////////////////////// CShiyan8View construction/destructionCShiyan8View::CShiyan8View(){// TODO: add construction code herem_nDrawType = 0;m_nX0 = 0;m_nY0 = 0;m_nX1 = 0;m_nY1 = 0;m_nPicNum = 0;}CShiyan8View::~CShiyan8View(){}BOOL CShiyan8View::PreCreateWindow(CREATESTRUCT& cs) {// TODO: Modify the Window class or styles here by modifying // the CREATESTRUCT csreturn CView::PreCreateWindow(cs);}/////////////////////////////////////////////////////////////////////////////// CShiyan8View drawingvoid CShiyan8View::OnDraw(CDC* pDC){CShiyan8Doc* pDoc = GetDocument();ASSERT_V ALID(pDoc);// TODO: add draw code for native data herefor(int i=0;i<m_nPicNum;i++){m_Pic[i].Draw(pDC);}}/////////////////////////////////////////////////////////////////////////////// CShiyan8View printingBOOL CShiyan8View::OnPreparePrinting(CPrintInfo* pInfo){// default preparationreturn DoPreparePrinting(pInfo);}void CShiyan8View::OnBeginPrinting(CDC* /*pDC*/, CPrintInfo* /*pInfo*/){// TODO: add extra initialization before printing}void CShiyan8View::OnEndPrinting(CDC* /*pDC*/, CPrintInfo* /*pInfo*/){// TODO: add cleanup after printing}/////////////////////////////////////////////////////////////////////////////// CShiyan8View diagnostics#ifdef _DEBUGvoid CShiyan8View::AssertValid() constCView::AssertValid();}void CShiyan8View::Dump(CDumpContext& dc) const{CView::Dump(dc);}CShiyan8Doc* CShiyan8View::GetDocument() // non-debug version is inline{ASSERT(m_pDocument->IsKindOf(RUNTIME_CLASS(CShiyan8Doc)));return (CShiyan8Doc*)m_pDocument;}#endif //_DEBUG/////////////////////////////////////////////////////////////////////////////// CShiyan8View message handlersvoid CShiyan8View::OnDrawFileopen(){// TODO: Add your command handler code here}void CShiyan8View::OnUpdateDrawFileopen(CCmdUI* pCmdUI){// TODO: Add your command update UI handler code herepCmdUI->Enable(FALSE);}void CShiyan8View::OnDrawFilesave(){// TODO: Add your command handler code herevoid CShiyan8View::OnUpdateDrawFilesave(CCmdUI* pCmdUI){// TODO: Add your command update UI handler code herepCmdUI->Enable(FALSE);}void CShiyan8View::OnDrawType(WORD nID){m_nDrawType = nID-ID_DRAWTYPE_LINE;}void CShiyan8View::OnUpdateDrawType(CCmdUI* pCmdUI){pCmdUI->SetRadio(m_nDrawType == pCmdUI->m_nID-ID_DRAWTYPE_LINE);}void CShiyan8View::OnLButtonDown(UINT nFlags, CPoint point){// TODO: Add your message handler code here and/or call defaultm_nX0 = m_nX1 = ;m_nY0 = m_nY1 = ;CView::OnLButtonDown(nFlags, point);}void CShiyan8View::OnMouseMove(UINT nFlags, CPoint point){// TODO: Add your message handler code here and/or call defaultCClientDC dc(this);CPen PenBK,PenLN,*pOldPen;if(nFlags & MK_LBUTTON)(PS_SOLID,1,RGB(255,255,255)); (PS_DASH, 1,RGB(255,0,0)); pOldPen = (&PenBK);switch(m_nDrawType){case 0:(m_nX0,m_nY0);(m_nX1,m_nY1);break;case 1:(m_nX0,m_nY0,m_nX1,m_nY1);break;case 2:(m_nX0,m_nY0,m_nX1,m_nY1);break;}(&PenLN);m_nX1 = ;m_nY1 = ;switch(m_nDrawType){case 0:(m_nX0,m_nY0);(m_nX1,m_nY1);break;case 1:(m_nX0,m_nY0,m_nX1,m_nY1);break;case 2:(m_nX0,m_nY0,m_nX1,m_nY1);break;}(pOldPen);CView::OnMouseMove(nFlags, point);}void CShiyan8View::OnLButtonUp(UINT nFlags, CPoint point){// TODO: Add your message handler code here and/or call default CClientDC dc(this);CPen PenBK,PenLN,*pOldPen;(PS_SOLID,1,RGB(255,255,255));(PS_SOLID,3,RGB(255,0,0));pOldPen = (&PenBK);switch(m_nDrawType){case 0:(m_nX0,m_nY0);(m_nX1,m_nY1);break;case 1:(m_nX0,m_nY0,m_nX1,m_nY1);break;case 2:(m_nX0,m_nY0,m_nX1,m_nY1);break;}(&PenLN);m_nX1 = ;m_nY1 = ;switch(m_nDrawType){case 0:(m_nX0,m_nY0);(m_nX1,m_nY1);break;case 1:(m_nX0,m_nY0,m_nX1,m_nY1);break;case 2:(m_nX0,m_nY0,m_nX1,m_nY1);break;}m_Pic[m_nPicNum].m_nDrawType = m_nDrawType;m_Pic[m_nPicNum].m_nX0 = m_nX0;m_Pic[m_nPicNum].m_nY0 = m_nY0;m_Pic[m_nPicNum].m_nX1 = m_nX1;m_Pic[m_nPicNum].m_nY1 = m_nY1;m_nPicNum++;(pOldPen);CView::OnLButtonUp(nFlags, point);}其他的程序略四、实验总结：1.在Resource View中展开menu资源菜单中，设计如下：2、在Resource View中展开Toorlbar资源菜单中，设计如下：3、本实验的一部分代码可以从实验六中复制过来，但应注意变量名称。
