键盘式打字机原理分析

电子键盘工作原理电子键盘是我们日常生活中常见的输入设备，广泛应用于电脑、手机、平板等电子产品中。

它的工作原理基于电流传输和信号转换，下面将详细介绍电子键盘的工作原理。

一、扫描矩阵电子键盘通常采用扫描矩阵的方式进行输入信号的传输。

它由多行多列的按键构成，每个按键都与一个行线和一个列线相交。

当按键被按下时，对应的行线和列线就会连接，形成一个电路。

二、键盘编码器为了将按键的电路连接转换成数字信号，电子键盘还需要使用键盘编码器进行信号的解析和编码。

键盘编码器是一个集成电路芯片，它能够识别按键的位置并将其转化成能够被计算机接受的数据。

三、扫描过程电子键盘的工作过程通常是通过不断地扫描来完成的。

首先，通过控制芯片给行线提供一个低电平信号，而给列线提供一个高电平信号。

然后，控制芯片逐一检测每个按键的状态。

如果某个按键被按下，行线和列线会连接起来，此时控制芯片会通过行列的位置信息编码该按键，并将其转换成数字信号。

四、按键反馈为了让用户能够感知到按键是否被有效按下，电子键盘通常会提供按键反馈机制。

最常见的按键反馈方式是采用弹性膜片开关或机械开关。

当按键被按下时，开关会发出“咔嗒”声音和一定的按压力度，给用户一种实际的反馈感。

五、数据传输当按键的状态被编码后，电子键盘通过连接到计算机或其他设备的数据线将数字信号传输到接收端。

计算机会接收到这些信号，并根据信号的编码值来识别按键的操作。

然后，计算机会对按键事件进行处理，执行相应的操作，比如在屏幕上显示相应的字符或执行特定的功能。

总结：电子键盘的工作原理涉及到扫描矩阵、键盘编码器、按键反馈以及数据传输等关键步骤。

通过扫描行线和列线的连接状态，键盘编码器将按键的位置信息转换成数字信号，最终传输到计算机或其他设备。

这样，我们通过电子键盘输入的字符或功能操作就能够被准确地识别和执行。

电子键盘的工作原理的深入了解可以帮助我们更好地理解和使用这个常见的输入设备。

中文打字机工作原理中文打字机工作原理1. 引言中文打字机是一种可以输入中文字符的打字工具，它在中国和其他中文文字使用国家广泛使用。

它的工作原理有别于英文打字机，必须经过一系列的转换和处理步骤才能正确输入中文字符。

2. 字符编码在探索中文打字机的工作原理之前，我们需要了解字符编码的概念。

字符编码是一种将字符与其对应的二进制数值表示的方法。

常见的中文字符编码有GBK、UTF-8等。

3. 输入装置中文打字机的输入装置通常为键盘。

用户通过键盘输入中文字符，所用的键盘可以是标准键盘或专门设计用于中文输入的键盘。

4. 输入转换用户在键盘上输入的是中文字符的拼音，但中文打字机需要将拼音转换为对应的中文字符。

这个转换过程称为输入转换。

输入转换可以通过内置的词库进行，也可以通过软件进行实时转换。

5. 中英文切换除了输入转换外，中文打字机还需要提供中英文切换的功能。

当用户需要输入英文时，中文打字机会自动切换到英文模式，以便准确地输入英文字母。

6. 字符显示中文打字机通常具备屏幕显示功能，用于显示用户输入的字符和其他相关信息。

通过屏幕显示，用户可以实时查看自己所输入的拼音或中文字符。

7. 输出装置中文打字机的输出装置通常为打印机。

用户输入的中文字符会被发送到打印机中，打印机会根据字符编码打印出相应的中文字符。

8. 打印机字库中文打字机的打印机字库存储了各种中文字符的字形和对应的二进制编码。

在进行打印时，打印机会根据字符编码从字库中获取对应的字形，并将其打印到纸张上。

9. 打印机控制中文打字机的打印机控制模块负责向打印机发送打印指令，并控制打印机进行相应的操作，如移动打印头、控制纸张进纸等。

10. 输出处理中文打字机的输出还涉及到一系列的处理步骤，如字符格式化、对齐、页码控制等。

这些处理步骤保证了输出结果的规范和美观。

11. 结束语通过以上的列举和介绍，我们对中文打字机的工作原理有了初步的了解。

从用户输入开始，经过输入转换、中英文切换、字符显示、输出装置、打印机字库、打印机控制和输出处理等多个环节，最终完成打印的过程。

键盘工作原理
键盘是计算机输入设备中最常用的一种，它通过按键的方式向计算机输入信息。

那么，键盘是如何工作的呢？键盘的工作原理主要包括按键传感、编码处理和信息传输三个部分。

首先，我们来看看键盘的按键传感原理。

当我们按下键盘上的按键时，按键底部的弹簧会被按下，触碰到电路板上的触点，从而形成一个电路。

这个电路的闭合会被键盘内部的控制电路所感知，从而产生一个按键事件。

这个按键事件会被编码成相应的信号，然后传输到计算机中。

其次，键盘的编码处理是键盘工作原理中的重要环节。

在按键事件被感知后，键盘内部的控制电路会将按键事件编码成计算机可以识别的信号。

这个编码过程包括了将按键的位置、类型等信息转换成数字信号的过程。

这些数字信号会被传输到计算机中，被解码成相应的字符或命令。

最后，键盘的信息传输是键盘工作原理中的最后一步。

经过编码处理后的信号会被传输到计算机的输入接口中。

在计算机中，这些信号会被解析成相应的字符或命令，从而实现了我们按下按键后
在屏幕上看到相应字符的过程。

总的来说，键盘的工作原理是通过按键传感、编码处理和信息
传输三个环节来实现的。

在我们按下键盘上的按键时，键盘内部的
控制电路会感知到按键事件，并将其编码成计算机可以识别的信号，最终将这些信号传输到计算机中。

这样，我们才能通过键盘向计算
机输入信息，实现各种操作。

键盘工作原理键盘是一种常见的输入设备，广泛应用于计算机、手机、平板电脑等电子设备中。

它能够将用户的按键操作转化为计算机可以识别的电信号，从而实现信息的输入。

键盘的工作原理可以简单地分为按键传感和信号传输两个过程。

1. 按键传感键盘上的每一个按键都有一个独立的按键开关，当用户按下某个按键时，按键开关会闭合，形成一个电路通路。

按键开关通常采用薄膜开关或者机械开关两种类型。

- 薄膜开关：薄膜开关是一种采用薄膜电路板作为触发元件的按键开关。

薄膜电路板上覆盖着一层薄膜，上面印有导电图案。

当用户按下按键时，按键上的触发物会压下薄膜电路板，使得导电图案接触到触发物下方的触点，从而闭合电路，产生按键信号。

- 机械开关：机械开关是一种采用机械结构作为触发元件的按键开关。

机械开关的触发物通常是一个按键帽，按键帽下方有一个弹簧和一个触点。

当用户按下按键时，按键帽压下弹簧，使得触点与触点座之间接触，闭合电路，产生按键信号。

2. 信号传输当按键开关闭合后，键盘会将按键信号转化为计算机可以识别的电信号，并通过连接键盘和计算机的数据线传输给计算机。

键盘通常采用以下两种信号传输方式：- 串行传输：串行传输是一种逐位传输的方式，按键信号会被转化为一系列的二进制码，逐位通过数据线传输给计算机。

计算机通过解析接收到的二进制码来识别用户的按键操作。

串行传输相对简单，但传输速度较慢。

- USB传输：USB（Universal Serial Bus，通用串行总线）是一种常用的键盘信号传输接口。

USB传输采用并行传输方式，可以同时传输多个按键信号。

键盘通过连接USB接口和计算机，将按键信号以USB协议的形式传输给计算机。

USB传输速度快，支持热插拔，广泛应用于现代键盘。

除了按键传感和信号传输外，键盘还包括其他辅助功能，如多媒体按键、功能按键等。

这些辅助功能通常通过额外的电路和按键开关实现，可以通过按下相应的按键来触发特定的功能。

总结：键盘的工作原理包括按键传感和信号传输两个过程。

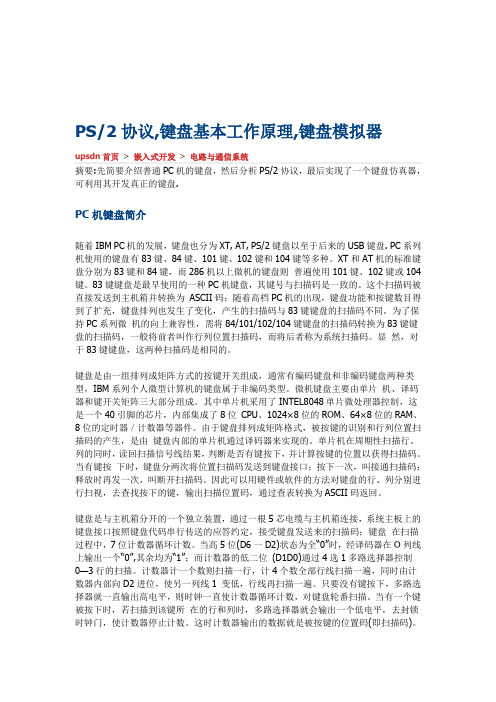

PS/2协议,键盘基本工作原理,键盘模拟器upsdn首页> 嵌入式开发> 电路与通信系统摘要:先简要介绍普通PC机的键盘，然后分析PS/2协议，最后实现了一个键盘仿真器，可利用其开发真正的键盘.PC机键盘简介随着IBM PC机的发展，键盘也分为XT, AT, PS/2键盘以至于后来的USB键盘. PC系列机使用的键盘有83键、84键、101键、102键和104键等多种。

XT和AT机的标准键盘分别为83键和84键，而286机以上微机的键盘则普遍使用101键、102键或104键。

83键键盘是最早使用的一种PC机键盘，其键号与扫描码是一致的。

这个扫描码被直接发送到主机箱并转换为ASCII码；随着高档PC机的出现，键盘功能和按键数目得到了扩充，键盘排列也发生了变化，产生的扫描码与83键键盘的扫描码不同。

为了保持PC系列微机的向上兼容性，需将84/101/102/104键键盘的扫描码转换为83键键盘的扫描码，一般将前者叫作行列位置扫描码，而将后者称为系统扫描码。

显然，对于83键键盘，这两种扫描码是相同的。

键盘是由一组排列成矩阵方式的按键开关组成，通常有编码键盘和非编码键盘两种类型，IBM系列个人微型计算机的键盘属于非编码类型。

微机键盘主要由单片机、译码器和键开关矩阵三大部分组成。

其中单片机采用了INTEL8048单片微处理器控制，这是一个40引脚的芯片，内部集成了8位CPU、1024×8位的ROM、64×8位的RAM、8位的定时器／计数器等器件。

由于键盘排列成矩阵格式，被按键的识别和行列位置扫描码的产生，是由键盘内部的单片机通过译码器来实现的。

单片机在周期性扫描行、列的同时，读回扫描信号线结果，判断是否有键按下，并计算按键的位置以获得扫描码。

当有键按下时，键盘分两次将位置扫描码发送到键盘接口；按下一次，叫接通扫描码；释放时再发一次，叫断开扫描码。

因此可以用硬件或软件的方法对键盘的行、列分别进行扫视，去查找按下的键，输出扫描位置码，通过查表转换为ASCII码返回。

键盘工作原理键盘是计算机输入设备的一种，它通过按下键盘上的按键来向计算机发送输入信号。

键盘工作原理涉及到按键的检测、编码和传输等过程。

1. 按键检测：当用户按下键盘上的按键时，按键被按下的力会使得按键底部的弹簧片向下弯曲，与此同时，按键上的触点会与键盘电路板上的触点接触，形成一个电路闭合。

键盘电路板上的每个按键都有一个独立的触点，因此可以检测到每个按键是否被按下。

2. 按键编码：按键被按下后，键盘会将按键对应的编码信息发送给计算机。

键盘上的每个按键都有一个唯一的编码，用来表示该按键被按下。

编码可以通过多种方式实现，常见的有矩阵编码和扫描编码两种。

- 矩阵编码：键盘上的按键被排列成一个矩阵，每行和每列都与键盘电路板上的导线相连。

按键被按下时，通过检测行和列的连接情况，可以确定被按下的按键。

矩阵编码可以减少连接线的数量，但同时也会增加按键之间的干扰。

- 扫描编码：键盘上的按键被分成多个扫描组，每个扫描组有一个独立的编码器。

当按键被按下时，对应的扫描组会被激活，编码器会将按键的编码信息发送给计算机。

扫描编码可以减少按键之间的干扰，但需要更多的编码器。

3. 传输数据：键盘通过连接到计算机的接口（如USB、PS/2等）将按键的编码信息传输给计算机。

接口会将编码信息转换成计算机可以理解的格式，并发送给计算机的输入设备驱动程序。

驱动程序会解析编码信息，并将其转换成对应的字符或命令。

- USB接口：USB（Universal Serial Bus）接口是目前最常用的键盘接口之一。

它通过数对差分信号传输数据，具有高速传输和热插拔等特点。

- PS/2接口：PS/2接口是一种老式的键盘接口，它使用同步串行通信方式传输数据。

PS/2接口有两个端口，一个用于键盘，另一个用于鼠标。

- 其他接口：还有一些其他的键盘接口，如串口接口、蓝牙接口等，它们使用不同的通信方式传输数据。

4. 多媒体功能和特殊按键：现代键盘除了常规的字符按键外，还包括一些多媒体功能按键和特殊按键，如音量调节、播放/暂停、快进/快退等。

机械键盘原理
机械键盘的工作原理是通过物理机械开关实现按键的触发和反馈。

机械键盘的按键采用了一种叫做机械开关的装置。

每个按键都有一个独立的机械开关，它由一个弹簧和一个开关组成。

当按键被按下时，弹簧会被压缩，同时开关会发生切换，从而触发按键的动作。

相比之下，薄膜键盘和触摸板则采用了不同的电容或压力传感器来实现按键触发。

与薄膜键盘相比，机械键盘的优势在于其更为可靠和耐久。

每个机械开关都有一个预估的寿命，通常在几十万次甚至上百万次按键之后才会出现故障。

机械键盘的耐用性使其成为许多专业用户和游戏玩家的首选。

此外，机械键盘的触发力和触发点也是其受欢迎的一个原因。

由于每个按键都有自己独立的机械开关，用户可以根据自己的喜好选择不同的开关类型。

不同的开关提供了不同的触发力和触发点，使得用户在打字和游戏中可以获得更好的触感和反馈。

总的来说，机械键盘通过物理机械开关实现了按键的触发和反馈，具有耐用性和可定制性的优势，因而受到了广大用户的好评和青睐。

行列式键盘的工作原理行列式键盘是一种特殊的计算机输入设备，它与传统的QWERTY键盘相比具有更高的输入效率和更好的人体工程学设计。

它的工作原理是通过将字母、数字和符号排列在不同的行和列上，根据用户输入的行列组合来识别所需的字符。

下面我将详细介绍行列式键盘的工作原理。

行列式键盘的设计灵感来源于打字机。

早期的打字机也是通过行和列的排列来确定输入的字符的。

行列式键盘则是将这一概念发扬光大，并融入了更先进的技术和设计理念。

首先，行列式键盘由键盘矩阵组成，其中每个键都与矩阵的某一行和某一列相连。

例如，键盘上的'A'键可能与第一行的第一列相连，而'B'键则与第一行的第二列相连。

这样，每一个按键都可以通过特定的行列组合来确定。

行列式键盘内部有一个行列状态识别器。

当用户按下一个键时，键盘会读取与该键相连的行和列的电信号，并将其传递给行列状态识别器进行解析。

行列状态识别器会根据接收到的行列组合来确定用户实际输入的字符。

为了提高输入效率，行列式键盘采用了一种称为“键矩阵”的技术。

键矩阵包含多个键盘矩阵的复制品，并且每个矩阵都与一个独立的行列状态识别器相连。

这些矩阵并行工作，可以同时接收多个按键的输入。

这样，用户可以在一个矩阵上按下一个键的同时，在另一个矩阵上按下另一个键，从而实现更快速的输入。

与传统的QWERTY键盘相比，行列式键盘在人体工程学设计方面也有一些改进。

它采用了一种称为“频率分配”的布局设计，这意味着经常用到的字符被分配到更容易按到的位置，以减少手指运动的距离和疲劳。

例如，经常用到的元音和常见的辅音被分布在靠近手指的位置，而不常用的字符则被放置在相对较远的位置。

这样，用户可以更快速地操作键盘，减少输入错误和手指的不必要移动。

此外，行列式键盘还可以通过自定义键位布局来提高输入效率。

用户可以根据自己的需求和偏好，将常用的字符和组合键放置在更容易按到的位置。

这种自定义布局使得行列式键盘适应不同用户的习惯，提供更个性化的输入方式。

矩阵式键盘的结构及工作原理矩阵式键盘的结构与工作原理：在键盘中按键数量较多时，为了减少I/O口的占用，通常将按键排列成矩阵形式，如图1所示。

在矩阵式键盘中，每条水平线和垂直线在交叉处不直接连通，而是通过一个按键加以连接。

这样，一个端口(如P1口)就可以构成4*4=16个按键，比之直接将端口线用于键盘多出了一倍，而且线数越多，区别越明显，比如再多加一条线就可以构成20键的键盘，而直接用端口线则只能多出一键(9键)。

由此可见，在需要的键数比较多时，采用矩阵法来做键盘是合理的。

矩阵式结构的键盘显然比直接法要复杂一些，识别也要复杂一些，上图中，列线通过电阻接正电源，并将行线所接的单片机的I/O口作为输出端，而列线所接的I/O口则作为输入。

这样，当按键没有按下时，所有的输出端都是高电平，代表无键按下。

行线输出是低电平，一旦有键按下，则输入线就会被拉低，这样，通过读入输入线的状态就可得知是否有键按下了。

具体的识别及编程方法如下所述。

矩阵式键盘的按键识别方法确定矩阵式键盘上何键被按下介绍一种“行扫描法”。

行扫描法行扫描法又称为逐行(或列)扫描查询法，是一种最常用的按键识别方法，如上图所示键盘，介绍过程如下。

判断键盘中有无键按下将全部行线Y0-Y3置低电平，然后检测列线的状态。

只要有一列的电平为低，则表示键盘中有键被按下，而且闭合的键位于低电平线与4根行线相交叉的4个按键之中。

若所有列线均为高电平，则键盘中无键按下。

判断闭合键所在的位置在确认有键按下后，即可进入确定具体闭合键的过程。

其方法是：依次将行线置为低电平，即在置某根行线为低电平时，其它线为高电平。

在确定某根行线位置为低电平后，再逐行检测各列线的电平状态。

若某列为低，则该列线与置为低电平的行线交叉处的按键就是闭合的按键。

下面给出一个具体的例子：图仍如上所示。

8031单片机的P1口用作键盘I/O口，键盘的列线接到P1口的低4位，键盘的行线接到P1口的高4位。

打字机的工作原理打字机的工作原理可以分为以下几个步骤：1. 键盘输入：用户在键盘上按下所需字符对应的按键，按键被按下后会触发一个电路，将信号发送到打字机内部。

2. 字符编码：打字机内部的电路会根据按键所对应的字符编码将其转换为二进制代码。

不同的字符编码系统有不同的规范，常见的字母和数字通常使用ASCII码进行编码。

3. 字符生成：一旦字符编码被确定，打字机的电路将根据编码生成对应字符的图像。

字母、数字和符号通常由一组活动的金属杆（称为类型栅）构成，这些杆上刻有对应的字符。

当电流通过活动的金属杆时，涂有碳粉的纸将被按下的杆冲击，形成该字符的印迹。

4. 卷纸和纸张传送：打字机上方通常有一个纸卷或纸张进纸槽，纸张从卷纸或进纸槽中逐行进给，等待打印。

5. 印迹传输：印迹传输系统会将生成的字符印迹传输到待打印的纸张上。

通常使用的系统是一个小的油墨带，带上有遇到电流或冲击时会染色的油墨。

这个带会通过选择的字符印迹并将其传输到纸张上，形成打印效果。

6. 纸张回车：打印完一行后，打字机需要将纸张向下移动到新的一行。

回车键通常被用来触发回纸功能，将纸张上移。

7. 打字机走字：当新纸行上升时，打字机会根据所需字符的编码以及字符的位置，通过一个复杂的机械系统将选择的字符印迹到纸张上。

这个机械系统通常由一个选择活动杆的铰链机械臂系统组成。

8. 换行功能：当纸张填满一行后，打字机会将纸张向下滚动到下一行的起始位置。

9. 打字机清除：有些打字机还具有消除错误字符的功能。

用户可以使用退格键或后退键，以及删除或覆盖错误的字符。

总体来说，打字机的工作原理涉及到键盘输入、字符编码、字符生成、纸张传送、印迹传输和打字机的机械部分，这些组件共同协作，实现字符的输入和打印。
