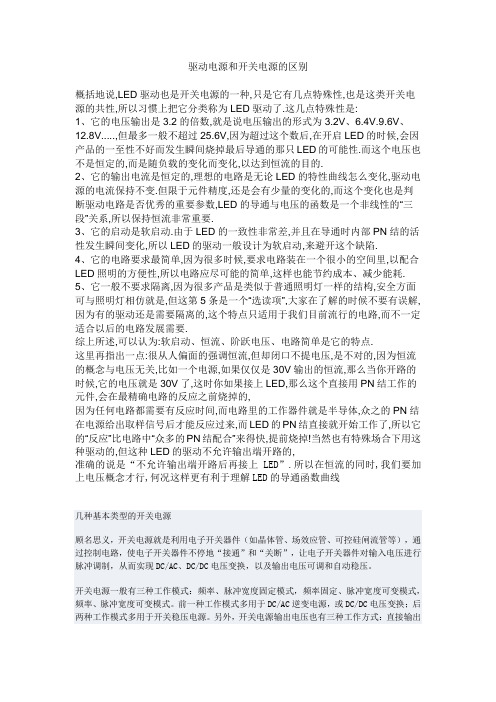

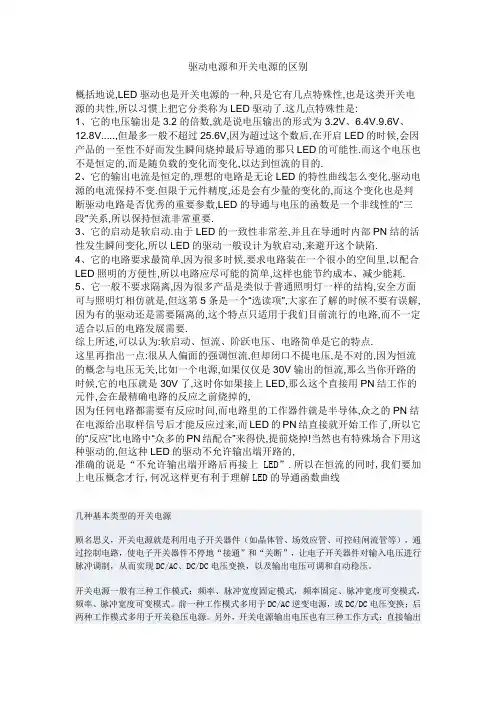

驱动电源和开关电源的区别

驱动电源和开关电源的区别概括地说,LED驱动也是开关电源的一种,只是它有几点特殊性,也是这类开关电源的共性,所以习惯上把它分类称为LED驱动了.这几点特殊性是:1、它的电压输出是3.2的倍数,就是说电压输出的形式为3.2V、6.4V.9.6V、12.8V.....,但最多一般不超过25.6V,因为超过这个数后,在开启LED的时候,会因产品的一至性不好而发生瞬间烧掉最后导通的那只LED的可能性.而这个电压也不是恒定的,而是随负载的变化而变化,以达到恒流的目的.2、它的输出电流是恒定的,理想的电路是无论LED的特性曲线怎么变化,驱动电源的电流保持不变.但限于元件精度,还是会有少量的变化的,而这个变化也是判断驱动电路是否优秀的重要参数,LED的导通与电压的函数是一个非线性的“三段”关系,所以保持恒流非常重要.3、它的启动是软启动.由于LED的一致性非常差,并且在导通时内部PN结的活性发生瞬间变化,所以LED的驱动一般设计为软启动,来避开这个缺陷.4、它的电路要求最简单,因为很多时候,要求电路装在一个很小的空间里,以配合LED照明的方便性,所以电路应尽可能的简单,这样也能节约成本、减少能耗.5、它一般不要求隔离,因为很多产品是类似于普通照明灯一样的结构,安全方面可与照明灯相仿就是,但这第5条是一个“选读项”,大家在了解的时候不要有误解,因为有的驱动还是需要隔离的,这个特点只适用于我们目前流行的电路,而不一定适合以后的电路发展需要.综上所述,可以认为:软启动、恒流、阶跃电压、电路简单是它的特点.这里再指出一点:很从人偏面的强调恒流,但却闭口不提电压,是不对的,因为恒流的概念与电压无关,比如一个电源,如果仅仅是30V输出的恒流,那么当你开路的时候,它的电压就是30V了,这时你如果接上LED,那么这个直接用PN结工作的元件,会在最精确电路的反应之前烧掉的,因为任何电路都需要有反应时间,而电路里的工作器件就是半导体,众之的PN结在电源给出取样信号后才能反应过来,而LED的PN结直接就开始工作了,所以它的“反应”比电路中“众多的PN结配合”来得快,提前烧掉!当然也有特殊场合下用这种驱动的,但这种LED的驱动不允许输出端开路的,准确的说是“不允许输出端开路后再接上LED”.所以在恒流的同时,我们要加上电压概念才行,何况这样更有利于理解LED的导通函数曲线几种基本类型的开关电源顾名思义，开关电源就是利用电子开关器件（如晶体管、场效应管、可控硅闸流管等），通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现DC/AC、DC/DC电压变换，以及输出电压可调和自动稳压。

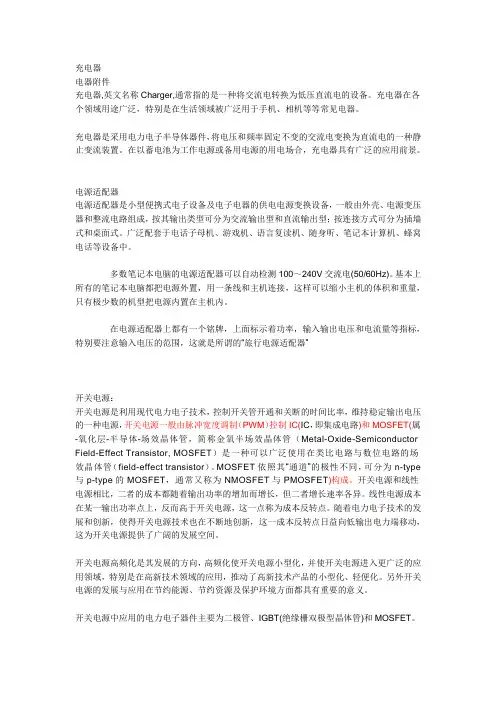

充电器电器附件充电器,英文名称Charger,通常指的是一种将交流电转换为低压直流电的设备。

充电器在各个领域用途广泛，特别是在生活领域被广泛用于手机、相机等等常见电器。

充电器是采用电力电子半导体器件，将电压和频率固定不变的交流电变换为直流电的一种静止变流装置。

在以蓄电池为工作电源或备用电源的用电场合，充电器具有广泛的应用前景。

电源适配器电源适配器是小型便携式电子设备及电子电器的供电电源变换设备，一般由外壳、电源变压器和整流电路组成，按其输出类型可分为交流输出型和直流输出型；按连接方式可分为插墙式和桌面式。

广泛配套于电话子母机、游戏机、语言复读机、随身听、笔记本计算机、蜂窝电话等设备中。

多数笔记本电脑的电源适配器可以自动检测100～240V交流电(50/60Hz)。

基本上所有的笔记本电脑都把电源外置，用一条线和主机连接，这样可以缩小主机的体积和重量，只有极少数的机型把电源内置在主机内。

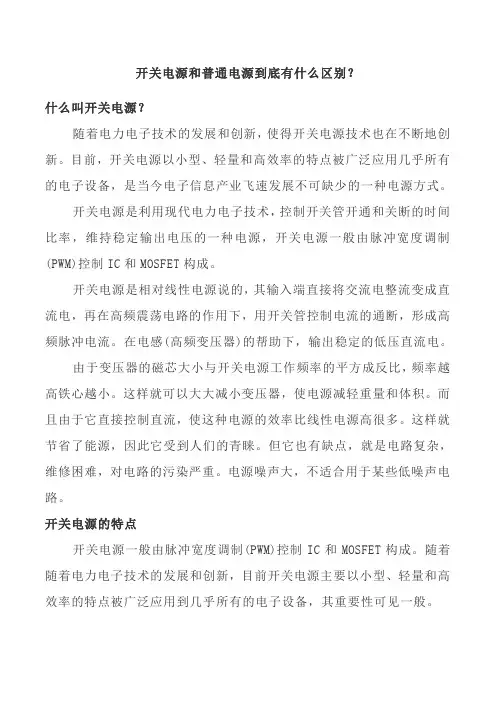

在电源适配器上都有一个铭牌，上面标示着功率，输入输出电压和电流量等指标，特别要注意输入电压的范围，这就是所谓的“旅行电源适配器”开关电源：开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC(IC，即集成电路)和MOSFET(属-氧化层-半导体-场效晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种可以广泛使用在类比电路与数位电路的场效晶体管（field-effect transistor）。

MOSFET依照其“通道”的极性不同，可分为n-type 与p-type的MOSFET，通常又称为NMOSFET与PMOSFET)构成。

开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。

线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。

LED驱动电源方案全攻略LED（Light Emitting Diode）驱动电源是用来为LED灯提供电能的电源装置。

LED灯是一种半导体光电器件，需要稳定的电流和电压来驱动。

有多种LED驱动电源方案可供选择，每种方案都有不同的特点和适用场景。

以下是关于LED驱动电源方案的全攻略：1.直接驱动电源方案：直接将LED连接到电源供电，通过电阻限流来保证电流稳定。

这种方案成本较低，但效率较低，不适用于大功率LED灯。

2.恒流驱动电源方案：通过恒流驱动电路来保持LED工作电流恒定，以提高LED的亮度和寿命。

这种方案适用于需要稳定亮度的应用，如室内照明和显示屏。

3.PWM调光驱动电源方案：采用脉冲宽度调制（PWM）技术来控制电流，通过改变脉冲信号的占空比来调节LED的亮度。

这种方案适用于需要可调光的应用，如舞台照明和电视背光。

4.开关电源驱动电源方案：采用开关电源技术，将输入电压经过变压和整流等处理，输出稳定的电流来驱动LED。

这种方案具有高效率和稳定性，适用于大功率和长距离驱动的应用，如户外照明和景观照明。

5.驱动电流调节方案：通过调节驱动电流的大小来控制LED的亮度。

可以使用恒流源、可调电阻、PWM调光等方法来实现驱动电流的调节。

6.功率因数校正方案：LED驱动电源需要具备良好的功率因数，以减少谐波对电网的污染。

可以采用PFC预矫正电路、LC滤波网络等方法来校正功率因数。

7.绝缘驱动电源方案：为了提高安全性能，LED驱动电源通常需要具备绝缘功能，以隔离输入和输出电路。

可以采用变压器隔离、光耦隔离等技术来实现绝缘功能。

当选择LED驱动电源方案时，需要综合考虑LED的特性、应用场景、成本和效率等因素。

根据具体需求，可以选择恒流驱动电源、PWM调光电源或者开关电源等方案。

此外，还要注意选择合适的功率因数校正和绝缘功能，以确保LED驱动电源的安全性和稳定性。

LED驱动电源恒流方案大全
1.稳压电流源
稳压电流源是一种简单并且常见的恒流驱动电源方案。

它通过控制恒流电源输出的电压来实现对LED灯的恒流驱动。

利用电压比例法，根据欧姆定律，当输出电流稳定时，输出的电压也会保持稳定。

这种方案的好处是简单易实现，但是电压波动会影响电流稳定性。

2.线性恒流源
线性恒流源通过在电流输出端串联一个负载电阻来实现对LED灯的恒流驱动。

负载电阻的大小可以根据所需的电流来选择，将输入电压分别作用在电流源和负载电阻上，通过欧姆定律可以得到相应的电流分布。

线性恒流源的优点是工作时电流稳定，但是效率较低，会产生较大的功耗和热量。

3.恒流开关电源
恒流开关电源是一种高效率的恒流驱动电源方案。

它通过开关器件的开关操作来稳定输出电流。

常见的恒流开关电源包括开关电流源和开关电压源两种。

开关电流源通过控制开关频率和开关占空比来实现对输出电流的稳定控制。

开关电压源则通过电压反馈回路来实现对输出电流的恒流控制。

这种方案的优点是效率高，但是电路复杂度较高。

4.稳流放大器
稳流放大器是一种专门用于LED灯驱动的恒流源。

它通过放大差分输入信号并将其输出到负载上，从而实现对负载电流的恒流控制。

稳流放大器具有高性能和高精度，是一种常用的LED驱动电源恒流方案。

综上所述，LED驱动电源恒流方案有稳压电流源、线性恒流源、恒流开关电源和稳流放大器等。

根据实际需求和设计要求，可以选择适合的方案来实现对LED灯的恒流驱动。

每种方案都有其优缺点，需要根据具体情况进行选择和权衡。

如何区分LED开关电源是恒流和恒压LED灯的广泛应用为照明提供了更多的可能性。

为了让LED灯稳定工作，必须使用专门的开关电源，其一般分为恒流和恒压两种。

如果您不知道如何区分两者的区别，那么本文将为您提供帮助。

恒压和恒流的定义恒压开关电源可以在其输出端口提供固定的电压，而输出端口的电流取决于负载电阻大小。

恒流开关电源，则可以在不同的载荷下提供相同的电流，而输出电压则会自动调整，以保持稳定。

在LED照明中，恒流驱动电源是常用的电源类型，因为它可以提供稳定的电流来驱动LED灯。

如果使用恒压电源，LED的电流可能会不稳定，从而导致灯炸或损坏。

区分恒流和恒压开关电源下面是一些常见的区分恒流和恒压开关电源的方法：电源规格参数当您购买任何一种开关电源时，规格参数将直接指明其是恒流还是恒压。

恒流开关电源的规格参数将包括输出电流和最大输出电压，而恒压则是包括输出电压和最大输出电流。

外观在大多数情况下，恒流和恒压开关电源从外观上看并无太大区别。

特别的，通常相同品牌的两种不同型号可能外观几乎一模一样。

但是，根据外壳上的标签或印刷手册，可能会指明其是恒流或恒压电源。

适用负载恒流开关电源适用于需要恒定电流的电路或设备，例如LED灯条，发光二极管等。

而恒压电源则适用于需要固定电压的电路或设备，例如计算机设备，移动充电器等。

稳定性和效率恒流电源通常比恒压更稳定。

因为它们提供相同的电流，无论负载如何变化，因此对于驱动LED照明系统来说，更高的稳定性和一致性可以确保更好的长期性能。

另一方面，由于恒流电源需要不断调整输出电压，所以存在一定的电能损耗，在效率方面可能会比恒压慢一些。

总结了解开关电源是恒流还是恒压的方法对于正确购买和使用LED照明系统非常重要。

需要注意的是，从外观上看电源通常不能准确地确定其类型，必须查看规格参数或拆开电源以确定其类别。

总之，对于需要长期稳定工作的LED灯，恒流驱动电源是更好的选择，而恒压开关电源则适用于需要稳定电压的其他设备。

驱动电源工作原理
驱动电源是一种用于给电动设备提供稳定电流的电源装置。

它通常由直流电源和电源控制器两部分组成。

直流电源模块是驱动电源的核心部分，它负责将输入的交流电转换成稳定的直流电。

常见的直流电源模块包括整流器、滤波器、稳压器等。

整流器将输入的交流电转换成脉冲波形的直流电，滤波器则平滑这个脉冲波形，以去除掉其中的杂散波。

稳压器根据需要稳定输出的电压值，确保驱动电源输出的直流电的稳定性。

电源控制器是指控制电源模块工作的部分，它通常由微处理器、功率开关管、驱动电路等组成。

微处理器负责对电源模块进行监控和控制，根据输出负载的变化来调整直流电的输出电压。

功率开关管则根据微处理器的指令来实现对输入电压的开关控制，从而实现对输出电压的调整。

驱动电路负责控制功率开关管的开关频率和占空比，以实现对输出电压的精确调节。

驱动电源的工作原理是通过不同的组件相互配合，实现对输出直流电的稳定调节。

整流器将交流电转化为脉冲波形的直流电，滤波器去除其中的杂散波，稳压器控制输出的电压值。

电源控制器监控输出负载的变化，通过微处理器的指令来控制功率开关管的开关状态和频率，从而实现对输出电压的调节。

通过这种方式，驱动电源可以保证输出的直流电稳定并且符合设备的工作要求。

从本篇开始，我们来谈谈开关电源和LDO电源的一些原理上，指标上的区别对比，目的是分析它们之间的优缺点，从而找到如何在PCB设计上更好的进行选择使用。

本来本人是想从直流电源的种类的选择进行切入，查阅了不少资料，发现对直流电源的分类不太明确，按类型分，按电路结构分，按拓扑分都不太一样。

有的把它分为线性型，开关型，可控硅整流型和感应型；有的又把它分为化学电源，线性稳压电源和开关型稳压电源，有的分类干脆就分两种，线性型和开关型。

回到我们熟悉的PCB中，大的分类就比较明确了，主要有线性电源和开关电源，其中线性电源主要使用LDO电源，开关电源就是我们通常说的DC-DC电源。

其实严谨来说，线性电源不能等同于LDO电源，LDO电源只是线性电源的其中一种，只不过它具有比较低的调整管压差而得名。

前面的文章有提过开关电源的一些原理，因此在讲它们的区别之前，觉得应该补充下LDO的原理，然后才能进行下面的对比。

LDO，low dropout regulator，中文是低压差线性稳压器，它内部的一般结构如下图：用到的元器件也比较简单，一个串联调整管VT，两个分压电阻R1，R2，放大器A，基准电压REF部分，然后就可以把输入和输出连接起来，由R1和R2分压得到的放大器的同相输入端电压为取样电压，放大器反相输入端电压为一个基准电压，放大器的输出用来驱动调整管，调整管的输入输出连接输入输出电压。

然后它是怎么进行稳压的呢，我们对它的工作原理进行描述下：当输出电压Uout下降时，由R1和R2分压的取样电压（即放大器的同相输入端电压）下降，因此放大器的输出驱动电流增加，从而导致串联调整管的压降减小，即Uin-Uout减小，最终使Uout电压上升。

当输出电压Uout上升时同理。

如果你们觉得关于开关电源和LDO的原理描述还过于复杂的话，本人还特地画了以下这个模型进行比喻（画得不太好看，请多多见谅哈）。

我们把输入电压比喻成一个大的水龙头，我们的目的是从这个大的水龙头（输入电压）中接取小的水流（输出电压），我们有以下两种方式去完成。

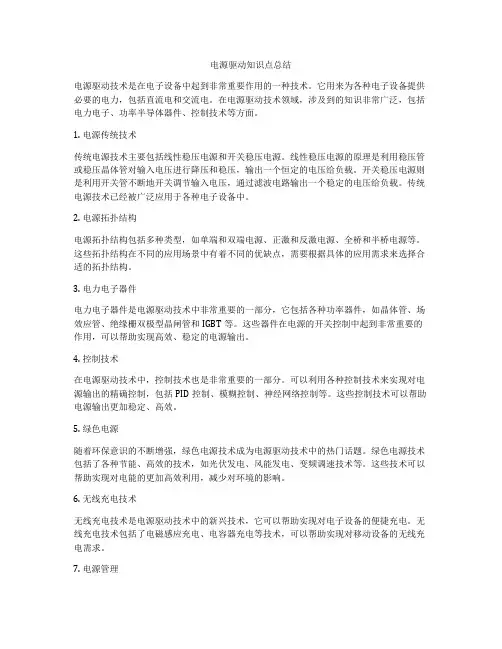

电源驱动知识点总结电源驱动技术是在电子设备中起到非常重要作用的一种技术。

它用来为各种电子设备提供必要的电力，包括直流电和交流电。

在电源驱动技术领域，涉及到的知识非常广泛，包括电力电子、功率半导体器件、控制技术等方面。

1. 电源传统技术传统电源技术主要包括线性稳压电源和开关稳压电源。

线性稳压电源的原理是利用稳压管或稳压晶体管对输入电压进行降压和稳压，输出一个恒定的电压给负载。

开关稳压电源则是利用开关管不断地开关调节输入电压，通过滤波电路输出一个稳定的电压给负载。

传统电源技术已经被广泛应用于各种电子设备中。

2. 电源拓扑结构电源拓扑结构包括多种类型，如单端和双端电源、正激和反激电源、全桥和半桥电源等。

这些拓扑结构在不同的应用场景中有着不同的优缺点，需要根据具体的应用需求来选择合适的拓扑结构。

3. 电力电子器件电力电子器件是电源驱动技术中非常重要的一部分，它包括各种功率器件，如晶体管、场效应管、绝缘栅双极型晶闸管和IGBT等。

这些器件在电源的开关控制中起到非常重要的作用，可以帮助实现高效、稳定的电源输出。

4. 控制技术在电源驱动技术中，控制技术也是非常重要的一部分。

可以利用各种控制技术来实现对电源输出的精确控制，包括PID控制、模糊控制、神经网络控制等。

这些控制技术可以帮助电源输出更加稳定、高效。

5. 绿色电源随着环保意识的不断增强，绿色电源技术成为电源驱动技术中的热门话题。

绿色电源技术包括了各种节能、高效的技术，如光伏发电、风能发电、变频调速技术等。

这些技术可以帮助实现对电能的更加高效利用，减少对环境的影响。

6. 无线充电技术无线充电技术是电源驱动技术中的新兴技术，它可以帮助实现对电子设备的便捷充电。

无线充电技术包括了电磁感应充电、电容器充电等技术，可以帮助实现对移动设备的无线充电需求。

7. 电源管理电源管理技术是对电源输出进行管理和优化的技术，它可以帮助实现对电源输出的全面控制和监测。

电源管理技术主要包括了对电源的输出电压、电流、功率、温度等参数的监测和管理。

LED灯带驱动器原理一、引言随着科技的不断进步，LED灯带已成为一种常见的照明装饰产品，被广泛应用于家居、商业和舞台等领域。

而使LED灯带正常工作的关键就是LED灯带驱动器。

本文将对LED灯带驱动器的原理进行全面、详细、完整且深入地探讨。

二、LED灯带驱动器的作用和分类LED灯带的驱动器主要起到功率转换和电源管理的作用。

根据驱动方式和应用场景的不同，LED灯带驱动器可分为如下几类：1. 恒流驱动器（Constant Current Driver）恒流驱动器是最常见的一种LED灯带驱动器。

它的主要功能是通过将电源的恒定电流转换为驱动LED灯带所需的恒定电流，确保LED灯带在工作过程中电流的稳定性。

恒流驱动器通常还配备了过载保护和短路保护等功能。

2. 恒压驱动器（Constant Voltage Driver）恒压驱动器是另一种常见的LED灯带驱动器。

它的工作原理是将电源提供的恒定电压转换为驱动LED灯带所需的恒定电压。

与恒流驱动器不同，恒压驱动器需要根据实际需要调整电流，因此在设计和使用时需要注意电流是否过大，以免损坏LED灯带。

3. 调光驱动器（Dimmable Driver）调光驱动器是可以调节LED灯带亮度的驱动器。

它可以根据用户的需求，通过调整输出电流或电压来改变灯带的亮度。

调光驱动器应用广泛，如家居照明中的智能调光系统。

三、LED灯带驱动器的工作原理LED灯带驱动器主要由开关电源、控制芯片和电源管理电路组成，不同类型的驱动器在工作原理上有所区别。

1. 开关电源的工作原理开关电源是LED灯带驱动器的核心部件，它主要通过开关管的开关动作，将交流电转换为直流电，并对电压或电流进行调节。

其工作原理如下：1.输入端整流滤波：将交流电通过整流器进行整流，然后通过滤波电路将交流电转换为平滑的直流电。

2.输入端功率因数校正：由于交流电的功率因数通常不高，为了提高功率因数，开关电源通常会加入电流回路，通过对输入电流进行校正，改善功率波形。

led驱动电源工作原理
LED驱动电源工作原理是指LED灯具中的电源如何为LED提供所需的电压和电流。

其基本原理包括功率转换、电压调节和电流调节。

一般而言，LED驱动电源采用开关电源的工作方式。

具体的工作流程如下：
1. 输入电压变压器：将输入的交流电压通过变压器降压、整流和滤波处理，得到直流电压。

2. 整流和滤波：使用整流电路将交流电转换为直流电，并通过滤波电路对电源进行滤波处理，以消除交流电中的纹波。

3. 功率转换：采用开关电源的方式，将直流电转换为高频交流电，再经过变换器将高频交流电转换为所需的直流电压。

4. 电压调节：通过电压调节电路对输出电压进行稳定控制，确保LED正常工作所需的电压。

5. 电流调节：通过电流调节电路对输出电流进行稳定控制，确保LED正常工作所需的电流。

6. 输出电源：最终输出稳定的直流电压和电流，供LED灯具使用。

LED驱动电源的工作原理可以根据具体的电路设计和控制方法有所不同，但以上的基本原理是通用的。

通过合理的设计和控制，LED驱动电源可以提供稳定的电压和电流，确保LED 的正常工作和寿命。
