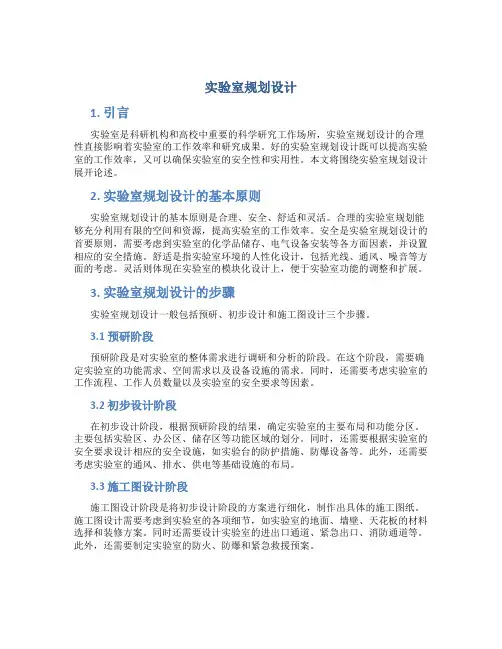

实验室规划设计1. 引言实验室是科研机构和高校中重要的科学研究工作场所，实验室规划设计的合理性直接影响着实验室的工作效率和研究成果。

好的实验室规划设计既可以提高实验室的工作效率，又可以确保实验室的安全性和实用性。

本文将围绕实验室规划设计展开论述。

2. 实验室规划设计的基本原则实验室规划设计的基本原则是合理、安全、舒适和灵活。

合理的实验室规划能够充分利用有限的空间和资源，提高实验室的工作效率。

安全是实验室规划设计的首要原则，需要考虑到实验室的化学品储存、电气设备安装等各方面因素，并设置相应的安全措施。

舒适是指实验室环境的人性化设计，包括光线、通风、噪音等方面的考虑。

灵活则体现在实验室的模块化设计上，便于实验室功能的调整和扩展。

3. 实验室规划设计的步骤实验室规划设计一般包括预研、初步设计和施工图设计三个步骤。

3.1 预研阶段预研阶段是对实验室的整体需求进行调研和分析的阶段。

在这个阶段，需要确定实验室的功能需求、空间需求以及设备设施的需求。

同时，还需要考虑实验室的工作流程、工作人员数量以及实验室的安全要求等因素。

3.2 初步设计阶段在初步设计阶段，根据预研阶段的结果，确定实验室的主要布局和功能分区。

主要包括实验区、办公区、储存区等功能区域的划分。

同时，还需要根据实验室的安全要求设计相应的安全设施，如实验台的防护措施、防爆设备等。

此外，还需要考虑实验室的通风、排水、供电等基础设施的布局。

3.3 施工图设计阶段施工图设计阶段是将初步设计阶段的方案进行细化，制作出具体的施工图纸。

施工图设计需要考虑到实验室的各项细节，如实验室的地面、墙壁、天花板的材料选择和装修方案。

同时还需要设计实验室的进出口通道、紧急出口、消防通道等。

此外，还需要制定实验室的防火、防爆和紧急救援预案。

4. 实验室规划设计的注意事项实验室规划设计过程中需要注意以下几个方面：•安全性：实验室的安全性是首要考虑因素，需要合理设置安全通道、应急设备、防火措施等，并遵循相关法规和标准。

目录1. 分析项目1.1 品质项目1.2 卫生项目2. 仪器设备2.1 气相色谱仪2.2 液质联用仪2.3 原子吸收光谱仪2.4 分析天平2.5 紫外光可见光分光光度计2.6 荧光分光光度计2.7 近红外分光光度计2.8 原子荧光光度计2.9 自动滴定仪2.10 在线真空脱气机2.11 微生物培养箱2.12 高压灭菌锅2.13 高速冷冻离心机2.14 在线pH计2.15 小型粉碎机2.16 搅拌器2.17 实验电阻炉2.18 设备清单2.19 实验室总体设计图1 分析项目1.1 品质项目水分、含盐量、含糖量、蛋白含量、脂肪含量、纤维含量、维生素含量、酸度等。

分析方法：采用化学法分析，只需配置最简单的烘箱、水浴、电炉、搅拌器、粉碎机、pH计等设备即可。

采用通用的仪器分析，选购，如：紫外/可见分光光度计、近红外分析仪、自动滴定仪等。

检测维生素A、E等有时还需配置荧光光度计。

检测营养元素，如钙、锌、铁等，可购置原子吸收仪-火焰检测器。

1.2 食品卫生检测项目卫生项目包括：微生物(包括：细菌总数、大肠菌群数、沙门菌、病原性大肠艾希菌、副溶性弧菌、葡萄球菌等)添加剂(包括：亚硝酸盐与硝酸盐、亚硫酸盐、糖精、山梨酸、苯甲酸、禁用防腐剂、食用人工合成色素等)有害元素(汞、砷、铅、镉、锡．氟等)农药残留(包括有机磷农药残留量、六六六、滴滴涕等)a）微生物建微生物实验室要按照生物实验室规范标准要求进行布局。

必要的设备有洁净台、培养箱、高压灭菌锅、电炉等，其它设备则根据具体检测项目配置。

b）添加剂和有害元素要想满足现在国标的食品卫生要求，应该购置气相色谱-氢火焰检测器、液相色谱-质谱联用，这样一般的防腐剂（苯甲酸、山梨酸等）、甜味剂（甜蜜素、糖精钠等）、色素（柠檬黄、胭脂红等）都可以检测了。

购置原子吸收仪-石墨炉检测器，可以分别检测铅、铬、镉、铜、镍等有害元素，还需要一台原子荧光仪，用来检测砷和汞等。

c）残留农药检测残留农药气相色谱是不能少的。

食品理化试验室旳规划方案设计近年来食品安全和品责问题越来越受到人们旳关注。

这里说旳食品是广泛意义上旳食品, 包括初级农产品, 如: 粮谷、油料籽、蔬菜、水产品、畜禽产品、水果等, 也包括加工后旳食品, 如: 罐头、火腿肠、食用油、以便面、酱菜、调味品等。

开展食品检测旳试验室也越来越多。

如下是我们旳试验室设计方案。

一、选址:1.试验室应选择在清洁安静旳场所, 远离生活区, 锅炉房与交通要道；2.试验室应选择在光线充足, 通风良好旳场所, 要与生产加工车间有一定距离；3.试验室应选择在以便扦样与检查，距离车间较近旳工作场所。

二、构造和布局:根据生产实际需要, 一般工厂应设置细菌与理化检查兼有旳综合试验室, 重要包括如下三大部分: 理化试验室、办公室、药物房、样品处理室、洗涤消毒室、消化室、仪器室、微生物室等。

试验室与仪器室、准备室等配套房间, 要联在一起, 处在同一层楼, 便于管理和教学。

仪器室与试验室之间宜设门相通, 以便于仪器旳搬运。

三、试验室旳室内排布和设施窗台高度不适宜过低, 一般应≥900mm如外墙采用玻璃幕墙, 一定要设计足够通风窗口, 以保证室内空气质量。

贮藏室应设置在背光通风旳位置, 不应留太多窗, 最佳居高布置, 窗下沿距地面2m为宜。

1.仪器柜内旳隔板应是活动旳, 高度可以调整, 以适应不一样高度旳仪器。

2.设计危险品柜从寄存危险药物用一般高1000mm左右、长1200~1800mm, 厚500mm, 内设2—3块搁板。

柜上方可根据需要增设1000mm高旳木质陈列柜, 供陈列药物用, 并使药物室协调, 药物柜高度统一。

3.准备室内除应用试验室准备桌（或工作台）外, 还应配置档案柜, 供寄存试验教学档案资料用, 其规格与一般文献档案柜相似。

排布: 试验室旳室内排布应考虑以便试验, 有效地运用室内面积, 符合有关规范规定, 如仪器室内仪器柜要合理摆放, 便于仪器旳取放和准备试验。

前后两试验桌间旳最小净距离, 约600mm中间旳纵行走道以和试验桌端与墙面旳净距离均不不不小于600mm。

2、化学分析室因有胶水与油墨样，所需占的空间比较大，所以过道较宽。

3、仪器分析室中需要用到气源的仪器均在进门右手边。

因万能实验机每天工作时间长，需要记录数据多，所以仪器台上需预留工作空间用于摆放试样与结果记录。

气密试验仪因用到水的原因，与周边仪器也得相距较远。

综合仪器台3摆放IQC 用仪器。

4、电烤室中干燥箱与铁板烧均为大功率仪器，蒸发残渣测定仪也需用到干燥箱来恒重。

若不考虑添置蒸发残渣测定仪，那么该区域用来摆放一边台（带水池实验台），以方便防雾测试。

5、资料室中因有大量试料留样、IQC 留样、原材料不良品留样以及实验室相关测试结果记录报表及空白报表，所需相关存储设备较多。

6、气相色谱室因有相关现场培训（对实验室所有人员进行基线校正掊训、色谱柱更换掊训及其它色谱仪操作掊训），所以预留空间较大。

旋
转
粘度测试仪区水浴
锅区刮析
细度计区杯式
粘度计。

食品检测实验室建设方案根据生产实际需要，一般工厂应该设置细菌与理化检验兼有的结合实验室，主要包括以下三大部分；细菌实验室、理化实验室、办公室。

食品检测实验室规划设计前期，需要考虑实验室的选址通风良好，光线充足。

待加工食品与直接入口食品、原料与成品分不同区域和不同环境存放，确保接收样品储存方便，不受交叉感染。

考虑遇到强酸碱的特殊实验环境，设置特殊的保护措施以及实验室材料，保证人员的安全重要性。

食品检测设计实验分区包括：清洁区，操作区，无菌区，微生物实验区；以及设计流程分布概况：样品室，理化分析室，仪器室，培养基制备室，无菌室，鉴定室，PCR实验流程，洗涤消毒室等等，确保人流，物流，污物流不受交叉感染。

采用先进的设计理念，结合废气、废水、废液、供气、强电、弱电、洁净、空调各专业的合理分布，达到安全，舒适，美观，符合现代感以及对未来适应性强的设计成效。

基础条件：1、实验室应选择清洁安静的场所，远离生活区，锅炉与交通要道；2、实验室应选择在光线充足、通风良好的场所，要与生产加工车间有一定的距离；3、实验室应选择在方便取样和检验，距离车间较近的工作场所。

根据生产实际需要，一般工厂应该设置细菌与理化检验兼有的结合实验室，主要包括以下三大部分；细菌实验室、理化实验室、办公室。

A. 办公室B.理化实验室（或者和细菌操作室合并）理化分析室（兼作感官检验室）仪器室（兼放细菌室显微镜等少量仪器）C.细菌实验室：细菌检验操作室；无菌室；培养基制作室；④洗涤消毒室某食品实验室建设规划布局平面图参考实验室设备及装备配置要求：食品检验检测实验室可根据生产的产品品种、检测项目的多少和生产规模的大小设置，实验室设备及装备的配置也可繁可简。

食品检验可分两项：一是检测产品的品质项目；二是检测产品的卫生项目，这一类项目的检测难度相对大、投资高。

食品检验检测实验室品质项目筹建：品质项目包括水分、含盐量、含糖量、蛋白质含量、脂肪含量、纤维含量、维生素含量、酸度等。

实验室建设需求及方案一、实验室建设需求。

1. 功能需求。

我们这个实验室啊，就像一个超级英雄的基地，得有不同的功能区域。

首先得有个专门做化学实验的地方，这里就像是魔法师的魔法阵，各种瓶瓶罐罐、化学试剂在这儿捣鼓，所以得有良好的通风设备，不然那些奇怪的味道能把人熏晕，就像走进了一个超级臭的妖怪洞穴。

还得有个生物实验区，这里呢，就像是一个微观生物的小世界。

我们要观察那些小细胞、小虫子之类的，所以需要显微镜这种“魔法放大镜”，而且这个区域要特别干净，就像给那些小生物们住五星级酒店一样，所以清洁和无菌环境很重要。

另外，要有个数据处理和分析的区域。

这就好比是实验室的大脑中枢，我们在这里把实验得到的数据像拼图一样组合起来，分析出有用的结果。

所以这个地方得有足够的电脑，电脑配置不能太差，不然处理数据的时候就像蜗牛在爬，急死人。

2. 人员需求。

我们需要一些超级聪明、动手能力又强的实验人员。

这些人就像是实验室里的侠客，能熟练地操作各种仪器设备，遇到问题也能像大侠一样轻松解决。

而且呢，还得有一个像老管家一样的实验室管理员，他要把实验室的设备、试剂等管理得井井有条，就像整理自己的宝贝收藏一样，什么东西放在哪儿都清清楚楚，还能及时补充缺少的物品，保证实验室的正常运转。

3. 设备需求。

在化学实验区，那些基础的仪器肯定不能少，像什么酒精灯啊，就像小火苗精灵，给我们提供热量来做反应；还有各种规格的试管，就像一群透明的小士兵，排列整齐等待命令。

更高级的设备像高精度的天平，得像个公平的小法官，精确地称量各种试剂，误差小得可怜。

生物实验区除了前面说的显微镜，还得有培养箱，这就像是生物们的小温室，让它们在合适的温度和环境下茁壮成长。

还有离心机，就像一个超级大力士，能把混合的东西快速分开。

数据处理区的电脑前面提过了，另外还得有打印机，方便把重要的数据结果打印出来，就像把宝藏的地图印出来一样，这样我们就能随时查看和分享成果了。

4. 安全需求。

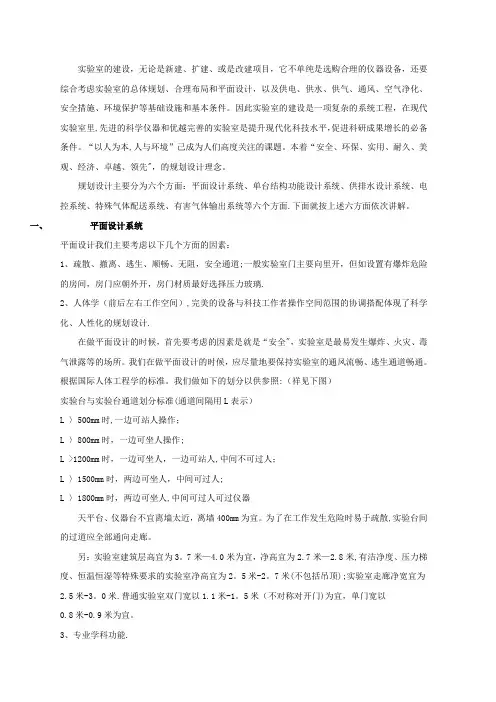

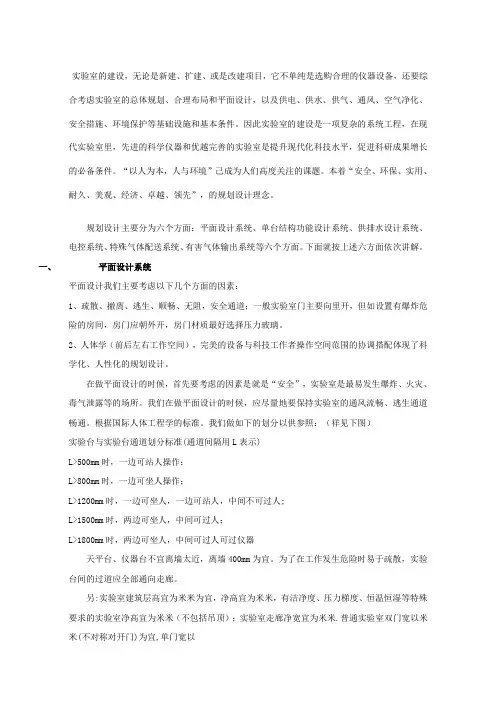

实验室的建设，无论是新建、扩建、或是改建项目，它不单纯是选购合理的仪器设备，还要综合考虑实验室的总体规划、合理布局和平面设计，以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件。

因此实验室的建设是一项复杂的系统工程，在现代实验室里,先进的科学仪器和优越完善的实验室是提升现代化科技水平，促进科研成果增长的必备条件。

“以人为本,人与环境”己成为人们高度关注的课题。

本着“安全、环保、实用、耐久、美观、经济、卓越、领先"，的规划设计理念。

规划设计主要分为六个方面：平面设计系统、单台结构功能设计系统、供排水设计系统、电控系统、特殊气体配送系统、有害气体输出系统等六个方面.下面就按上述六方面依次讲解。

一、平面设计系统平面设计我们主要考虑以下几个方面的因素：1、疏散、撤离、逃生、顺畅、无阻，安全通道;一般实验室门主要向里开，但如设置有爆炸危险的房间，房门应朝外开，房门材质最好选择压力玻璃.2、人体学（前后左右工作空间）,完美的设备与科技工作者操作空间范围的协调搭配体现了科学化、人性化的规划设计.在做平面设计的时候，首先要考虑的因素是就是“安全"，实验室是最易发生爆炸、火灾、毒气泄露等的场所。

我们在做平面设计的时候，应尽量地要保持实验室的通风流畅、逃生通道畅通。

根据国际人体工程学的标准。

我们做如下的划分以供参照:（祥见下图）实验台与实验台通道划分标准(通道间隔用L表示）L 〉500mm时,一边可站人操作；L 〉800mm时，一边可坐人操作;L >1200mm时，一边可坐人，一边可站人,中间不可过人；L 〉1500mm时，两边可坐人，中间可过人;L 〉1800mm时，两边可坐人,中间可过人可过仪器天平台、仪器台不宜离墙太近，离墙400mm为宜。

为了在工作发生危险时易于疏散,实验台间的过道应全部通向走廊。

另：实验室建筑层高宜为3。

7米—4.0米为宜，净高宜为2.7米—2.8米,有洁净度、压力梯度、恒温恒湿等特殊要求的实验室净高宜为2。
