【CN209721975U】一种液态有机肥发酵装置【专利】

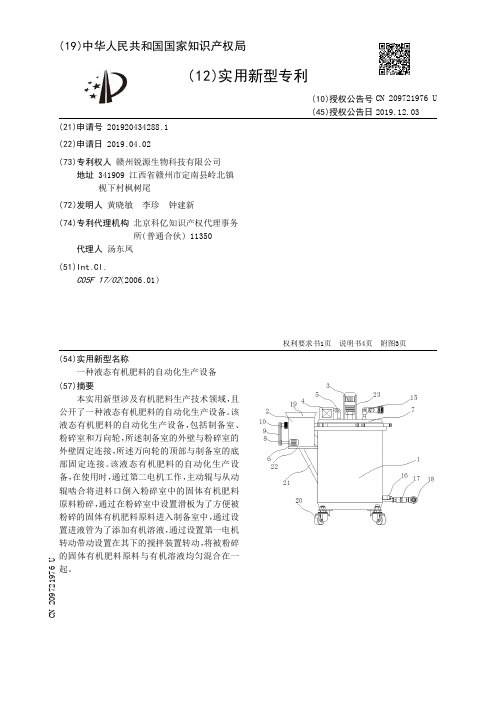

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920434288.1(22)申请日 2019.04.02(73)专利权人 赣州锐源生物科技有限公司地址 341909 江西省赣州市定南县岭北镇枧下村枫树尾(72)发明人 黄晓敏　李珍　钟建新　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.C05F 17/02(2006.01)(54)实用新型名称一种液态有机肥料的自动化生产设备(57)摘要本实用新型涉及有机肥料生产技术领域，且公开了一种液态有机肥料的自动化生产设备。

该液态有机肥料的自动化生产设备，包括制备室、粉碎室和万向轮，所述制备室的外壁与粉碎室的外壁固定连接，所述万向轮的顶部与制备室的底部固定连接。

该液态有机肥料的自动化生产设备，在使用时，通过第二电机工作，主动辊与从动辊啮合将进料口倒入粉碎室中的固体有机肥料原料粉碎，通过在粉碎室中设置滑板为了方便被粉碎的固体有机肥料原料进入制备室中，通过设置进液管为了添加有机溶液，通过设置第一电机转动带动设置在其下的搅拌装置转动，将被粉碎的固体有机肥料原料与有机溶液均匀混合在一起。

权利要求书1页 说明书4页 附图3页CN 209721976 U 2019.12.03C N 209721976U权　利　要　求　书1/1页CN 209721976 U1.一种液态有机肥料的自动化生产设备，包括制备室（1）、粉碎室（2）和万向轮（20），其特征在于：所述制备室（1）的外壁与粉碎室（2）的外壁固定连接，所述万向轮（20）的顶部与制备室（1）的底部固定连接；所述制备室（1）内部包括第一电机（3）、气体处理装置（4）、风机（5）、密封盖（7）、进液管（15）、流量控制器（16）、连接管（17）、出液口（18）、支撑杆（21）、第一支撑架（22）、第二支撑架（23）、搅拌装置（24），所述第一电机（3）的外壁与第二支撑架（23）的外壁固定连接，所述气体处理装置（4）的底部与密封盖（7）的顶部固定连接，所述风机（5）的底部与密封盖（7）的内壁卡接，所述密封盖（7）的底部与制备室（1）的顶部卡接，所述进液管（15）的底部与密封盖（7）的内壁固定连接，所述流量控制器（16）的外壁与连接管（17）的外壁固定连接，所述出液口（18）的左端与连接管（17）的右端固定连接，所述支撑杆（21）的底部与制备室（1）的外壁固定连接，所述第一支撑架（22）的外壁与制备室（1）的外壁固定连接，所述搅拌装置（24）的顶部与第一电机（3）的底部固定连接；所述粉碎室（2）的内部包括第二电机（6）、第一带轮（8）、皮带（9）、第二带轮（10）、主动齿轮（11）、从动齿轮（12）、主动辊（13）、从动辊（14）、进料口（19）、滑板（25），所述第二电机（6）的外壁与第一带轮（8）的外壁固定连接，所述第一带轮（8）的外壁与皮带（9）的内壁转动连接，所述第二带轮（10）的外壁与皮带（9）的内壁转动连接，所述第二带轮（10）的右端与主动辊（13）的左端固定连接，所述主动齿轮（11）的内壁与主动辊（13）的外壁固定连接，所述主动齿轮（11）的外壁与从动齿轮（12）的外壁啮合，所述从动齿轮（12）的内壁与从动辊（14）的外壁固定连接，所述进料口（19）的底部与粉碎室（2）的顶部固定连接，所述滑板（25）的外壁与粉碎室（2）的内壁固定连接。

专利名称：一种有机肥料发酵生产装置专利类型：实用新型专利
发明人：李春江
申请号：CN201920909568.3
申请日：20190618
公开号：CN210261590U
公开日：
20200407
专利内容由知识产权出版社提供
摘要：本实用新型涉及有机肥生产技术领域，且公开了一种有机肥料发酵生产装置。

该有机肥料发酵生产装置，通过设置驱动电机，在使用时，驱动电机通过转轴带动搅拌叶片旋转，翻转有机肥的同时，有机肥会释放出大量的刺鼻性气体，在复位弹簧的弹力作用下，起到对齿条施加间歇性的力，使齿条左右往复移动的效果，齿条通过连接杆带动活塞杆左右移动，将保护壳内的刺鼻性气体抽出，通过气管个单向阀，将刺鼻性气体快速的排放至储气罐内，在气压的作用下，空气通过通风管进入，加快了空气流动速度，起到提高发酵质量的效果，从而达到方便收集刺鼻性气体，加快空气流通，进一步缩短发酵时间的目的。

申请人：沈阳市辽中区社甲蔬菜种植专业合作社
地址：110000 辽宁省沈阳市辽中区冷子堡镇社甲村
国籍：CN
更多信息请下载全文后查看。

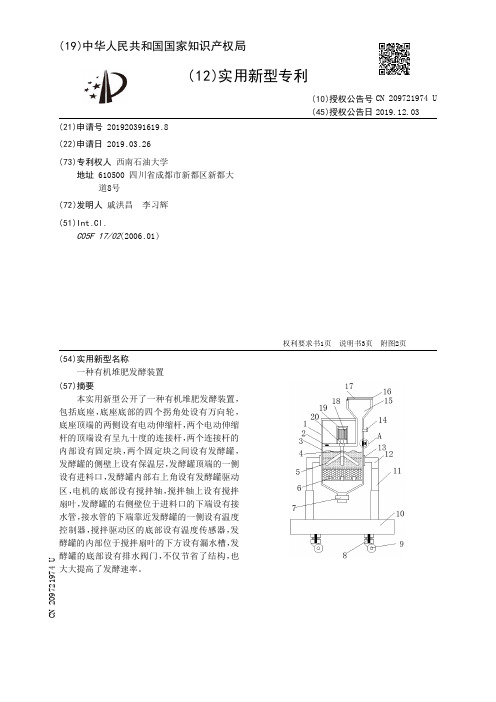

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920391619.8(22)申请日 2019.03.26(73)专利权人 西南石油大学地址 610500 四川省成都市新都区新都大道8号(72)发明人 戚洪昌　李习辉　(51)Int.Cl.C05F 17/02(2006.01)(54)实用新型名称一种有机堆肥发酵装置(57)摘要本实用新型公开了一种有机堆肥发酵装置，包括底座，底座底部的四个拐角处设有万向轮，底座顶端的两侧设有电动伸缩杆，两个电动伸缩杆的顶端设有呈九十度的连接杆，两个连接杆的内部设有固定块，两个固定块之间设有发酵罐，发酵罐的侧壁上设有保温层，发酵罐顶端的一侧设有进料口，发酵罐内部右上角设有发酵罐驱动区，电机的底部设有搅拌轴，搅拌轴上设有搅拌扇叶，发酵罐的右侧壁位于进料口的下端设有接水管，接水管的下端靠近发酵罐的一侧设有温度控制器，搅拌驱动区的底部设有温度传感器，发酵罐的内部位于搅拌扇叶的下方设有漏水槽，发酵罐的底部设有排水阀门，不仅节省了结构，也大大提高了发酵速率。

权利要求书1页 说明书3页 附图2页CN 209721974 U 2019.12.03C N 209721974U权　利　要　求　书1/1页CN 209721974 U1.一种有机堆肥发酵装置，包括底座(10)，其特征在于：所述底座(10)底部的四个拐角处设有万向轮(9)，所述底座(10)顶端的两侧设有电动伸缩杆(11)，两个所述电动伸缩杆(11)的顶端设有呈九十度的连接杆(12)，两个所述连接杆(12)的内部设有固定块(13)，两个所述固定块(13)之间设有发酵罐(1)，所述发酵罐(1)的侧壁上设有保温层(3)，所述发酵罐(1)顶端的一侧设有进料口(15)，所述发酵罐(1)内部右上角设有发酵罐驱动区(21)，所述发酵罐驱动区(21)的内部设有倒扣的电机(18)，所述电机(18)的底部设有搅拌轴(4)，所述搅拌轴(4)上设有搅拌扇叶(5)，所述发酵罐(1)的右侧壁位于进料口(15)的下端设有接水管(14)，所述接水管(14)的下端靠近发酵罐(1)的一侧设有温度控制器(23)，所述温度控制器(23)远离发酵罐(1)的一侧设有风机(24)，所述风机(24)的另一侧设有空气净化器(25)，所述发酵罐驱动区(21)的底部设有温度传感器(2)，所述发酵罐(1)的内部位于搅拌扇叶(5)的下方设有漏水槽(6)，所述发酵罐(1)的底部设有排水阀门(7)。

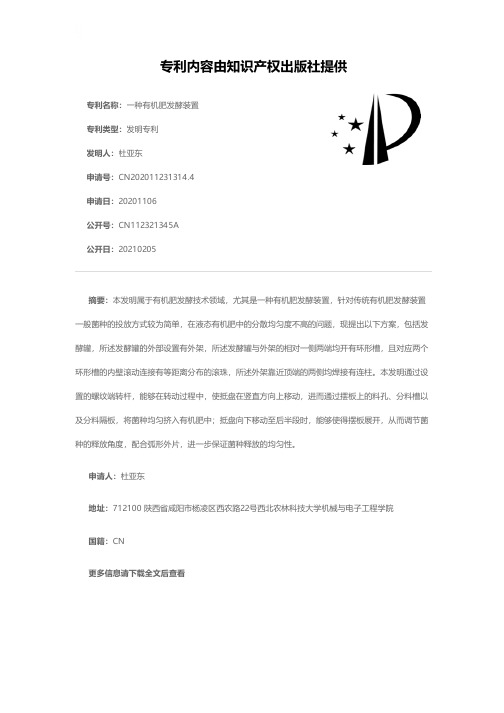

专利名称：一种有机肥发酵装置专利类型：发明专利
发明人：杜亚东
申请号：CN202011231314.4申请日：20201106
公开号：CN112321345A
公开日：
20210205
专利内容由知识产权出版社提供
摘要：本发明属于有机肥发酵技术领域，尤其是一种有机肥发酵装置，针对传统有机肥发酵装置一般菌种的投放方式较为简单，在液态有机肥中的分散均匀度不高的问题，现提出以下方案，包括发酵罐，所述发酵罐的外部设置有外架，所述发酵罐与外架的相对一侧两端均开有环形槽，且对应两个环形槽的内壁滚动连接有等距离分布的滚珠，所述外架靠近顶端的两侧均焊接有连柱。

本发明通过设置的螺纹端转杆，能够在转动过程中，使抵盘在竖直方向上移动，进而通过摆板上的料孔、分料槽以及分料隔板，将菌种均匀挤入有机肥中；抵盘向下移动至后半段时，能够使得摆板展开，从而调节菌种的释放角度，配合弧形外片，进一步保证菌种释放的均匀性。

申请人：杜亚东
地址：712100 陕西省咸阳市杨凌区西农路22号西北农林科技大学机械与电子工程学院
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于液态肥生产的发酵装置专利类型：发明专利
发明人：封臣,蒋宏芸,陈华胜,杨琴
申请号：CN202011208081.6
申请日：20201103
公开号：CN112142506A
公开日：
20201229
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于液态肥生产的发酵装置，包括壳体，所述壳体的下表面焊接有弧形板，所述壳体的两侧对称开设有连个滑槽，所述滑槽的内侧壁滑动连接有滑块，所述滑块的一侧焊接有连接杆，所述连接杆的一端固定连接有第一连接板，所述第一连接板的前表面固定连接有第一转轴；通过电机带动第二杆体转动，第二杆体带动第四板体旋转，第四板体带动第一杆体运动，使得第一杆体拉动第三板体作偏心运动，第三板体通过第三转轴在第三连接板的前表面转动，拉动壳体沿着弧形板的轨迹在第二板体的上表面转动，使得本装置在发酵过程中保持晃动，利用滑块在滑槽的内侧壁滑动和第一板体的连接作用，保证了本装置晃动时的稳定性。

申请人：湖南中科三元生物科技有限公司
地址：421000 湖南省衡阳市雁峰区白沙洲工业园富园路2号综合楼一楼
国籍：CN
代理机构：成都知都云专利代理事务所(普通合伙)
代理人：赵正寅
更多信息请下载全文后查看。

专利名称：一种有机肥生产用发酵装置专利类型：实用新型专利
发明人：张道兵
申请号：CN202121844636.6
申请日：20210809
公开号：CN215627680U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种有机肥生产用发酵装置，包括箱体，所述箱体的顶部固定连通有加料管，所述箱体的内壁固定连接有第二壳体，所述第二壳体底部的两侧均固定连接有第一框体，所述第一框体内腔的一侧固定连接有第二电机，所述第二电机的输出端固定连接有螺纹杆，所述螺纹杆的一端与第一框体内腔的一侧活动连接，所述螺纹杆的表面螺纹套设有螺纹套，所述螺纹套的顶部固定连接有移动杆。

本实用新型具备发酵快的优点，解决了现有的有机肥生产用发酵装置在使用时一般都是将有机肥原料直接进行发酵处理，而有机肥发酵过程中需要控制原料的发酵温度，而且原料进行搅碎后可以使发酵时间缩短，同时也能增强发酵效果的问题。

申请人：辽宁锦化科技发展有限公司
地址：114000 辽宁省鞍山市海城市经济技术开发区华山街40号
国籍：CN
代理机构：沈阳天赢专利代理有限公司
代理人：孙万玲
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920434307.0(22)申请日 2019.04.02(73)专利权人 江西正合生态农业有限公司地址 330000 江西省南昌市青云谱区施尧路1111号天使水榭公馆(72)发明人 邱志猛　徐霞　李兵华　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.C05F 17/02(2006.01)(54)实用新型名称一种固态有机肥的生产装置(57)摘要本实用新型涉及有机肥技术领域，且公开了一种固态有机肥的生产装置，包括发酵装置和移动装置，所述移动装置位于发酵装置的下方，所述发酵装置包括壳体，所述壳体的内部固定安装有发酵室，所述壳体靠近背面的一侧外壁上固定安装有电机。

该固态有机肥的生产装置，当需要进行该生产装置的发酵操作时，将物料和水按一比一的比例分别从第一进料管道和第二进料管道投入发酵室的内部，启动电机和加热块，电机通过电机转轴带动第一连接杆和搅拌叶转动，对发酵室内部的物料和水进行搅拌操作，同时加热块使发酵室内部温度升高至适宜温度，使发酵室内部的微生物繁殖的更加的迅速，发酵完毕后的物料从出料口流出，完成物料的快速发酵操作。

权利要求书1页 说明书3页 附图3页CN 209721978 U 2019.12.03C N 209721978U权　利　要　求　书1/1页CN 209721978 U1.一种固态有机肥的生产装置，包括发酵装置（1）和移动装置（2），其特征在于：所述移动装置（2）位于发酵装置（1）的下方；所述发酵装置（1）包括壳体（101），所述壳体（101）的内部固定安装有发酵室（102），所述壳体（101）靠近背面的一侧外壁上固定安装有电机（103），所述电机（103）靠近正面的一侧固定连接有位于发酵室（102）内部的电机转轴（104），所述电机转轴（104）的表面固定连接有第一连接杆（105），所述第一连接杆（105）远离电机转轴（104）的一端固定连接有搅拌叶（106），所述壳体（101）的顶部固定安装有一端连通发酵室（102）的第一进料管道（107），所述壳体（101）的左右两侧外壁上固定安装有进料漏斗（108），所述进料漏斗（108）的一端固定连接有一端与第一进料管道（107）连通的第二进料管道（109），所述壳体（101）的一侧固定安装有一端连通发酵室（102）的透气口（110），所述壳体（101）的底部内壁上且位于发酵室（102）的下方固定安装有加热块（111），所述壳体（101）的底部固定安装有一端连通发酵室（102）的出料口（112）；所述移动装置（2）包括固定块（201），所述固定块（201）的底部固定连接有第一活动块（202），所述第一活动块（202）的底部互动连接有液压机（203），所述壳体（101）的底部外壁的两侧固定安装有底块（204），所述底块（204）的内部开设有开槽（205），所述开槽（205）的一侧内壁上固定安装有第二活动块（206），所述第二活动块（206）的一侧活动连接有第一支杆（207），所述第二活动块（206）的一侧且位于第一支杆（207）的一侧活动连接有第二支杆（210），所述第二支杆（210）与开槽（205）一侧内壁之间通过弹簧（211）活动连接，所述第一支杆（207）的底部固定连接有第二连接杆（208），所述第二连接杆（208）靠近正面的一侧通过转轴活动连接有滚轮（209）。
