2013年注册电气工程师（供配电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有1个最符合题意）1．相对地电压为220V的TN系统配电线路或仅供给固定设备用电的末端线路，其间接接触防护电器切断故障回路的时间不宜大于下列哪一项数值？（）A．0.4sB．3sC．5sD．10s答案：C解析：根据《低压配电设计规范》（GB 50054—2011）第5.2.9条第1款规定，TN系统中配电线路或仅供给固定式电气设备用电的末端线路，不宜大于5s。

2．人体的“内阻抗”是指下列人体哪个部位间阻抗？（）A．在皮肤上的电极与皮下导电组织之间的阻抗B．是手和双脚之间的阻抗C．在接触电压出现瞬间的人体阻抗D．与人体两个部位相接触的二电极间的阻抗，不计皮肤阻抗答案：D解析：根据《电流对人和家畜的效应第1部分：通用部分》（GB/T 13870.1—2008）第3.1.3条规定，人体内阻抗Z i是指与人体两个部位相接触的二电极间的阻抗，不计皮肤阻抗。

3．[已过时]在爆炸性危险环境的2区内，不能选用下列哪种防爆结构的绕线型感应电动机？（）A．隔爆型B．正压型C．增安型D．无火花型答案：D解析：根据《爆炸和火灾危险环境电力装置设计规范》（GB 50058—1992）第2.5.3条规定及表2.5.3-1（见题3解表）可知，在爆炸危险2区时，不能选用无火花型防爆结构的绕线型感应电动机。

题3解表旋转电气防爆结构的选型说明：最新规范《爆炸危险环境电力装置设计规范》（GB 50058—2014）已经删除了只针对电动机防爆结构相关的规定。

取而代之的是更为具体复杂的防爆结构的选型，参考第5.2.2条规定。

4．在建筑物内实施总等电位联结时，应选用下列哪一项做法？（）A．在进线总配电箱近旁安装接地母排，汇集诸联结线B ．仅将需联结的各金属部分就近互相连通C ．将需联结的金属管道结构在进入建筑物处联结到建筑物周围地下水平接地扁钢上D ．利用进线总配电箱内PE 母排汇集诸联结线 答案：A解析：根据《工业与民用配电设计手册》（第三版）P883“1．总等电位联结”部分，总等电位联结是将建筑物电气装置外露导电部分与装置外导电部分电位基本相等的连接。

2013年电气工程师考试《发输变电》专业基础考试真题及答案一、单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意。

）1. 图示电路的输入电阻为下列哪项数值？（ ）（A ）Ω5.1 （B ）Ω3 （C ）Ω9 （D ）Ω2 答案：B2. 图示电路的输入电阻为下列哪项数值？（A ） Ω5.2 （B ）Ω-5 （C ）Ω5 （D ）Ω25 答案：B3. 图示电路中，V u 10=，则5V 电压源发出的功率为下列哪项数值？（ ）（A ）W 5 （B ）W 10 （C ）W 5- （D ）W 10-答案：C4. 有一个由Ω=k R 1，H L 2=和F C μ5.0=三个元件相串联的电路，则该电路在动态过程中的振荡角频率为下列哪项数值？（ ）（A ）s rad /5250 （B ）s rad /1000 （C ）s rad /5500 （D ）s rad /750 答案：B5. 图示空心变压器ab 端的输入阻抗ab Z 为下列哪项数值？（ ）（A ）19j -（B ）（C ）（D ） 答案：A6. 图示电路中，V U 220=，频率Hz f 50=，S 断开及闭合时电流I 的有效值均为0.5A ，则电感L 的感抗为下列哪项数值？（ ）（A ）Ω110 （B ）Ω55 （C ）Ω220 （D ）Ω330 答案：C7. 图示电路中，()00=-C u ，0=t 时闭合开关S ，()t u C 为下列哪项数值？（ ）（A ）()V e t 100150-+ （B ）V e t 100100- （C ）()V e t 1001100-+ （D ）()V e t 1001100-- 答案：D8. 图示电路中，()00=-L i ，0=t 时闭合开关S 后，()0=t i L 为下列哪项数值？（ ）（A ）()A e t 100015.12-+ （B ）()A e t 100015.12-- （C ）()A e t 1000125-+ （D ）()A e t 1000125-- 答案：D9. 图示电路中电压u 含有基波和三次谐波，基波角频率为s rad /104，若要求1u 中不含基波分量，则电感L 和电容C 为下列哪项数值？（ ）（A ）mH 2，F μ2 （B ）mH 1，F μ25.1 （C ）mH 2，F μ5.2 （D ）mH 1，F μ5.2 答案：B10. 图示对称三相电路中，线电压为380V ，线电流为3A ，若功率表读数为684W ，则功率因数应为下列哪项数值？（A ）0.6 （B ）0.8 （C ）0.7 （D ）0.9 答案：B11. 列写结点电压方程时，图示部分电路中结点B 的自导为下列哪项数值？（ ）（A ）4S （B ）6S （C ）3S （D ）2S12. 图示电路中，电阻R 应为下列哪项数值？（ ）（A ）Ω18 （B ）Ω9 （C ）Ω6 （D ）Ω3 答案：A13. 已知正弦电流的初相角为60°，在0=t 时刻的瞬时值为8.66A ，经过s 3001后电流第一次下降为0，则其频率应为下列哪项数值？（ ）（A ）Hz 314 （B ）Hz 50 （C ）Hz 100 （D ）Hz 628 答案：C14. 在一个由R 、L 和C 三个元件相串联的电路中，若总电压U 、电容电压C U 及RL 两端的电压RL U 均为100V ，且Ω=10R ，则电流I 为下列哪项数值？（ ） （A ）10A （B ）5A （C ）8.66A （D ）5.77A 答案：C15. 一个半径为0.5m 的导体球当作接地电极深埋于地下，土壤的电导率为m S /102-，则此接地体的接地电阻应为下列哪项数值？（A ）Ω96.7 （B ）Ω92.15 （C ）Ω84.37 （D ）Ω68.6316. 电阻为Ω300的信号源通过特性阻抗为Ω300的无损耗传输线向Ω75的电阻性负载供电，为达到匹配的目的，在传输线与负载间插入一段长度为四分之一波长的无损耗传输线，则该线的特性阻抗应为下列哪项数值？（A ）Ω150 （B ）Ω5.187 （C ）Ω75 （D ）Ω300 答案：A17. 介质为空气的一平板电容器，板间距离为d ，与电压0U 连接时，两板间的相互作用力为f ，断开电源后，将距离压缩至2d，则两板间的相互作用力为下列哪项数值？ （A ）f （B ）f 2 （C ）f 4 （D ）f 2 答案：A18. 对于高压同轴电缆，为了在外导体尺寸固定不变（半径b=定值）与外加电压不变（=0U 定值）的情况下，使介质得到最充分利用，则内导体半径a 的最佳尺寸应为外导体半径b 的倍数是：（ ）。

目　录2002年重庆大学584电子技术（1）（含模拟电路、数字电路）考研真题2003年重庆大学471电子技术（1）考研真题2004年重庆大学474电子技术1（含模拟和数字电子技术）考研真题2005年重庆大学474电子技术1（含模拟和数字电子技术）考研真题2006年重庆大学433电子技术（含模拟电路、数字电路）考研真题2007年重庆大学442电子技术1（含模拟电子技术和数字电子技术）考研真题2008年重庆大学841电子技术1（含模拟电子技术和数字电子技术）考研真题2009年重庆大学841电子技术1（含模拟电子技术和数字电子技术）考研真题2010年重庆大学832电子技术一（含模拟电路、数字电路）考研真题2011年重庆大学832电子技术一（含模拟电路、数字电路）考研真题2012年重庆大学832电子技术一（含模拟电路、数字电路）考研真题2013年重庆大学832电子技术（含模拟电路、数字电路）考研真题2014年重庆大学832电子技术一（含模拟电路、数字电路）考研真题2015年重庆大学832电子技术（含模拟电路、数字电路）考研真题2002年重庆大学584电子技术（1）（含模拟电路、数字电路）考研真题2003年重庆大学471电子技术（1）考研真题一、各三极管3个电极对地电位如图一所示，判断各管所处的状态。

（15分）图题一二、放大电路如图题二所示，已知，，，，，试求：（1）电路的Q点；（2）电压增益、输入电阻及输出电阻；（3）若，求。

（20分）图题二三、分析图题三电路，要求：（20分）1．判断电路的级间反馈的极性及组态；2．说明反馈对电路的输入电阻，输出电阻有何影响（增大或减小）；3．在深度负反馈条件下，推出电流的计算式。

图题三四、在题图四所示电路中，设、为理想运放，、为理想二极管。

（20分）1．写出与的关系式；画出相应的电压传输特性曲线（不考虑运放最大输出电压范围对的限制）；2．若输入电压为正弦波，即，试画出与对应的波形。

重庆大学2013年硕士研究生入学考试试题科目代码：840科目名称：电路原理一（上册）总分：150分时长：180分钟特别提醒：1、所有答案一律写在答题纸上，写在试题和草稿纸上无效，不给分。

2、该科目考生需携带的特殊文具：无储存功能计算器。

一、判断题（每小题2分，共计20分）。

1.电路的参考点可以任意选择，参考点选的不同，取路中个点的电位不变。

（ ）2.在任一瞬间时，对称三相电压之和等于零。

（ ）3.动态电路中，任何电压和电流的初始值都满足换路定则。

（ ）4.某灯泡上标有“220V、100W”手样，220V 是指灯泡的额定电压。

（ ）5.在交流电路中，有功功率、无功功率和视在功率都是向量。

（ ）6.若电路网络函数的极点全部位于s 平面的左半平面内，则该电路是稳定的。

（ ）7.在三相四线制供电系统中，为确保安全，中线及相线上必须装熔断器。

（ ）8.线性动态电路输入-输出方程的阶数等于储能元件的个数。

（ ）9.在只含一个电容元件的一阶RC 电路中，若C 值越大，则时间常数越大，过渡过程的持续时间越长。

（ ）10.若二阶动态电路处于过阻尼状态，则其响应曲线会出现衰减震荡。

（ ）二、简算题（共计50分）1.图1所示电路中，满足U 1=5U 2，I 1=-0.2I 2，求0.2Ω电阻消耗的功率。

（8分）图10.2Ωa y 5052.求图2中的U 和I 。

（8分）图21Ω3.在3所示的电流电路中，已知I R =3A ，U s =9V ，ab 端口等效阻抗的阻抗角φZ =-36.9°，且有U s 和U L 正交。

请画出该电路的向量图，并确定元件参数R ，X L 及X C 的值。

（8分）jX L 4.图4(a)所示电路中，耦合电感元件的耦合系数k=0.25√2，电流源i s 的波形如图4(b)所示，已知在0＜t ＜2s 内，U 1=5V ，U 2=2.5V ，则参数L 1、L 2和|M|分别为多少？（8分）图4i 1(t)i 2(t)=0(a)i s 5.图5所示对称三相电路中，一直电源端线电压有效值为220V ，负载一相阻抗为Z=40+j30Ω。

2013年电气工程师考试《公共基础考试》真题及答案单项选择题（共120题，每题1分，每题的备选项中只有一个最符合题意。

） 1. 已知向量()123，，--=α，()541--=，，β，则βα⨯等于：（ ）。

（A ）0 （B ）6 （C ）314 （D ）k j i 101614-+ 答案：C2. 若122lim 221=-+++→x x bax x x ，则必有：（ ）。

（A ）1-=a ，2=b （B ）1-=a ，2-=b （C ）1-=a ，1-=b （D ）1=a ，1=b 答案：C3. 若⎩⎨⎧==t y t x cos sin ，则dx dy 等于：（ ）。

（A ）t tan - （B ）t tan （C ）t sin - （D ）t cot 答案：A4. 设()x f 有连续的导数，则下列关系式中正确的是：（ ）。

（A ）()()x f dx x f =⎰ （B ）()()()x f dx x f =⎰/（C ）()()dx x f dx x f =⎰/（D ）()()()C x f dx x f +=⎰/答案：B5. 已知()x f 为连续的偶函数，则()x f 的原函数中：（ ）。

（A ）有奇函数 （B ）都是奇函数（C ）都是偶函数 （D ）没有奇函数也没有偶函数 答案：A6. 设()⎩⎨⎧>-≤=114132x x x x x f ，，，则()x f 的原函数中：（ ）。

（A ）不连续 （B ）连续但左、右导数不存在 （C ）连续但不可导 （D ）可导 答案：C7. 函数()325x x y -=的极值可疑点的个数是：（ ）。

（A ）0 （B ）1 （C ）2 （D ）3 答案：C8. 下列广义积分中发散的是：（ ）。

（A ）⎰+∞-0dx e x（B ）⎰+∞+0211dx x （C ）dx x x ⎰+∞0ln （D ）dx x ⎰-10211 答案：C9. 二次积分()dy y x f dx xx ⎰⎰2,1交换积分次序后的二次积分是：（ ）。

注册电气工程师专业考试(供配电专业)下午题2013年(总分120, 做题时间90分钟)单项选择题(每题的备选项中只有一个最符合题意)1.图示电路中u=-2V，则3V电压源发出的功率应为下列哪项数值?______•**•**C.-3W• D.-10WSSS_SIMPLE_SINA B C D分值: 2答案:B[解析] 以逆时针方向为参考正方向，由题可知电阻两端电压为3-(-2)=5V，故电路中电流为I=5/5=1A，方向与3V电压源同向，故可求得电压源发出的功率为P=UI=3×1=3W。

2.图示电路中U=10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值?______A．B．C．14AD．7ASSS_SIMPLE_SINA B C D分值: 2答案:A[解析] 如下图1所示，由电路的对称性，易知节点1和2等电位，节点3和4等电位，圈中部分的电阻电流为0，其等效电路如下图2所示，由此可得电路等效电阻为(100+100+100)//(100+100+100)=150Ω，电流I=10/150=1/15A。

3.若图示电路中的电压值为该点的节点电压，则电路中的电流应为下列哪项数值?______• A.-2A•**•****SSS_SIMPLE_SINA B C D分值: 2答案:D[解析] 采用节点电压法，分别求出①②两个节点的电压。

节点①方程如下：(1)节点②方程如下：(2)由式(1)、(2)求解可得U1=21.875V，U2=19.6875V，故I=(U1-U2)/5=0.4375A。

4.图示电路中iS=1.2A和g=0.1S，则电路中的电压u应为下列哪项数值?______•**•**•****SSS_SIMPLE_SINA B C D分值: 2答案:C[解析] 设流过20Ω电阻的电流为i，由题可得如下方程组：求解可得u=9V。

5.在图示电路中，当R为下列哪项数值时，它能获得最大功率______。

科目代码：855科目名称：传热学二总分：150分特别提醒：答案一律做在答题纸上，直接做在试题上不给分。

1.说明辐射力E和辐射强度I的意义；两者之间的积分关系；若对于漫射表面，两者的关系又如何。

（12分）2.解释Bi准则和Nu准则，并分析两者在物性参数上和几何尺寸上的区别。

（12分）3.厚度为ξ的大平板，其厚度远小于其宽度和高度，初始温度为t0。

现将其浸入温度为t f的流体中（t f<t0），已知平板相对流体的对流换热系数h，①给出此过程的控制方程（包括微分方程和定结条件两部分）②以平板厚x为横轴，温度t为纵轴，定性地画出任意时刻平板温度分布。

（12分）4.在流体与壁面对流换热的过程中，在充分发展阶段t−t wt f−t w为定值，其中t为流体任意点温度。

试证明：充分发展阶段任意位置的对流换热系数ℎx为常数。

(14分)5.已知ν=α=D ，根据类比关系StPr 23 = St m Pr23,证明刘易斯关系式h/ℎm=C P。

(14分)6.流体与平板对流换热过程中，平板壁温t w=40℃边界层外流体温度t f=20℃ ,已知边界层中任意点满足：t−t wt f−t w =yx12-3.5﹡105y3x−3。

求：①平板尾端的对流换热系数；②单位宽度平板的换热量。

（14分）7.一圆柱体电炉底面直径d=75mm,高H=150mm,顶端开口（图示1）。

一直在其处于平衡状态时，侧壁温度t1=1627℃,底面温度t2=1327℃,环境温度t=27℃，忽略对流换热的影响，求电炉的功率P。

（24分）8.保温壁面如图所示（图示2），内壁温度t1=127℃，表面发射率ε1=0.8，与外壁距离ξ1=30mm。

外壁厚度ξ2=20mm,内表面发射率ε2=0.5，导热系数λ=0.23W/(m*K)，外表面温度t3=41℃，已知热流密度q=360W/m2,求：①内外表面间的对流换热热流密度；②内外表面间的复合换热表面传热系数（空气温度为两表面温度的算术平均值）。

四、计算题（每小题10分,共20分）1、一台工业炉原由额定电压为单相交流220∨供电，额定功率为10千瓦。

现改用双向晶闸管组成的单相交流调压电源供电，如果正常工作时负载只需要5千瓦。

试问双向晶闸管的触发角α应为多少度？试求此时的电流有效值，以及电源侧的功率因数值。

2、已知自耦变压器基本绕组为1-0，调整绕组1-3与1-2之间的匝数是1-0的10％。

试分析图示两组反并联晶闸管组成的电路，是如何实现在输入电压波动时，使输出电压∪0保持稳定？3、在图示交流调压电路中，已知U2＝220V负载电阻R L＝10Ω，当触发角α＝90°时，计算RL 吸收的交流电功率是多少？并画出RL上的电压波形图。

导通区用阴影线表示。

4、在图示升压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40µs，ton =25µs时，计算输出电压平均值U，输出电流平均值I。

5、三相桥式全控整流电路，U2=100V，带电阻电感性负载，R=5Ω，L值极大。

当控制角α=60º时，求：A、画出ud 、id、iVT1、的波形。

B、计算负载平均电压Ud 、平均电流Id、流过晶闸管平均电流IdVT和有效电流IVT的值。

6、指出下图中①～⑦各保护元件及VD、Ld的名称和作用。

7、三相桥式全控整流电路，Ld 极大，Rd=4Ω，要求Ud从0—220V之间变化。

试求：（1）不考虑控制角裕量时，整流变压器二次相电压。

（2）计算晶闸管电压、电流平均值，如电压、电流裕量取2倍，请选择晶闸管型号。

（3）变压器二次电流有效值I2。

（4）计算整流变压器二次侧容量S29、三相半波整流电路，如图所示：将变压器二次侧绕组等分为二段，接成曲折接法，每段绕组电压为100V。

试求：（1）晶闸管承受的最大反压是多少？（2）变压器铁心有没有直流磁化？为什么？423.8V没有被磁化。

因为在曲折接法时，流过同一相的两段绕组的电流大小相等，方向相反，故变压器铁心内不会被直流磁化。

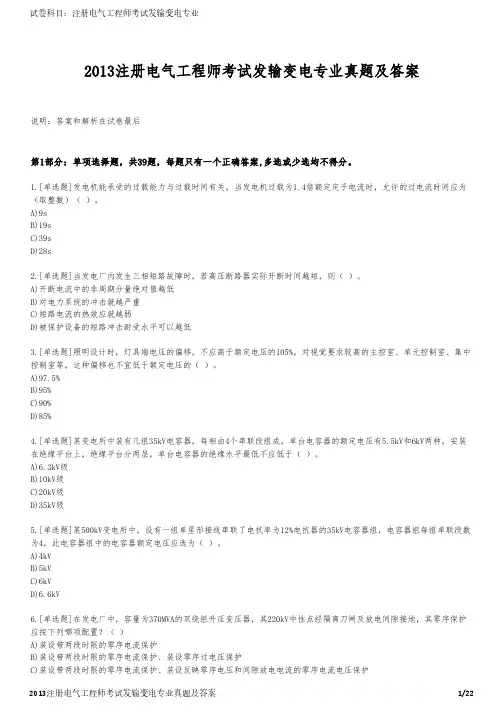

2013注册电气工程师考试发输变电专业真题及答案说明：答案和解析在试卷最后第1部分：单项选择题，共39题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]发电机能承受的过载能力与过载时间有关，当发电机过载为1.4倍额定定子电流时，允许的过电流时间应为（取整数）（ ）。

A)9sB)19sC)39sD)28s2.[单选题]当发电厂内发生三相短路故障时，若高压断路器实际开断时间越短，则（ ）。

A)开断电流中的非周期分量绝对值越低B)对电力系统的冲击就越严重C)短路电流的热效应就越弱D)被保护设备的短路冲击耐受水平可以越低3.[单选题]照明设计时，灯具端电压的偏移，不应高于额定电压的105%，对视觉要求较高的主控室、单元控制室、集中控制室等，这种偏移也不宜低于额定电压的（ ）。

A)97.5%B)95%C)90%D)85%4.[单选题]某变电所中装有几组35kV电容器，每相由4个串联段组成，单台电容器的额定电压有5.5kV和6kV两种，安装在绝缘平台上，绝缘平台分两层，单台电容器的绝缘水平最低不应低于（ ）。

A)6.3kV级B)10kV级C)20kV级D)35kV级5.[单选题]某500kV变电所中，设有一组单星形接线串联了电抗率为12%电抗器的35kV电容器组，电容器组每组单联段数为4，此电容器组中的电容器额定电压应选为（ ）。
