现代船舶建造工艺流程根据现代造船“壳舾涂一体化总装造船”模式,船舶生产经历了传统造船到现代造船的过渡,因为技术的发展和日新月异的创造力与技术革新突破,才达到了目前的造船情况。
传统造船分为两个阶段:1是常规船体建造和舾装阶段,先装龙骨系统,再装肋骨系统,最后装外板系统;2是分段建造,舾装分为2个阶段,分段舾装和船上舾装。
现代造船则由于成组技术的引入,船体实行分道建造,舾装分为3个阶段,单元舾装、分段舾装、船上舾装。
由船体建造、舾装、涂装结合工作组成了所谓的“壳舾涂一体化总装造船”。
当前造船行业正向着数字造船和绿色造船的方向努力。
一、船舶建造工艺流程层次上的划分为:1、生产大节点:开工——入坞(上船台搭载)——下水(出坞)——试航——交船生产大节点在工艺流程中是某工艺阶段的开工期(或上一个节点的完工期),工艺阶段一般说是两个节点间的施工期。
生产大节点的期限是编制和执行生产计划的基点,框定了船舶建造各工艺阶段的节拍和生产周期;节点的完成日也是船东向船厂分期付款的交割日。
2、工艺阶段:钢材预处理——号料加工——零、部件装配——分段装焊——坞内装焊(合拢)——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——试航试验——交船3、以上工艺阶段还可以进一步进行分解。
4、是以上工艺阶段是按船舶建造形象进度划分的,造船工艺流程是并行工程,即船体建造与舾装作业是并行分道组织,涂装作业安排在分道生产线的两个小阶段之间,船体与舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产流程。
二、船舶建造的前期策划船舶设计建造是一项复杂的系统工程,在开工前船厂必须组织前期策划,一是要扫清技术障碍;二是要解决施工难点。
1、参透“技术说明书”(设计规格书)。
技术说明书是船东提出并经双方技术谈判,以相应国际规范及公约为约束的船舶设计建造的技术要求。
船厂在新船型特别是高附加值船舶的承接中必须慎重对待:必须搞清重要设备运行的采用标准情况、关键技术的工艺条件要求,特别是要排查出技术说明书中暗藏的技术障碍(不排除某些船东存有恶意意图);2、对设计工作的组织。
船舶建造的工艺流程船舶建造的工艺流程可以分为以下几个步骤:第一步:设计和规划船舶的建造开始于设计和规划阶段。
设计师根据客户的需求和要求,绘制出船舶的草图和设计图纸。
在设计过程中,需要考虑到船舶的用途、尺寸、载重量和航行条件等因素。
设计过程还包括选择适当的材料和船舶的结构等。
第二步:材料采购和制备一旦船舶的设计完成,就需要采购建造所需的材料。
这些材料主要包括钢板、铝板、船舶设备和配件等。
材料必须按照设计要求进行检测和认证,确保材料的质量和可靠性。
材料准备完成后,还需要进行切割、成型和加工等工艺过程,以便适应船体的结构和形状。
第三步:船体组装和焊接在船体组装和焊接阶段,各个部件被装配在一起,形成船舶的骨架。
工人们使用专业的工具和设备,将各个部件精确地安装到船体上,并通过焊接技术将它们牢固地固定在一起。
焊接过程需要严格遵守船舶建造的标准和规定,以确保焊接的质量和强度。
第四步:设备和系统安装在船体组装完成后,各种设备和系统将被安装到船舶上。
这些设备和系统包括电气系统、通信系统、水暖系统、空调系统和驾驶设备等。
在安装过程中,需要对设备进行适当的测试和调试,以确保其正常运行和安全性。
第五步:涂装和装饰完成设备安装后,船舶需要进行涂装和装饰。
这一步骤旨在保护船舶的金属表面免受腐蚀和侵蚀,并提升船舶的外观和舒适度。
在涂装过程中,采用专业的涂料和防腐材料,确保船体表面的光滑和牢固。
第六步:测试和调试最后,船舶需要进行全面的测试和调试,以确保其在海上的运行安全和性能。
包括舾装试验、船舶载重试验、漏水试验等等,对船舶的各个系统进行严格的检测和评估。
只有通过了所有的测试和调试,船舶才能交付给客户使用。
船舶建造的工艺流程是一个复杂且需要高度专业知识和技术的过程。
每个步骤都需要精细的计划和严格的质量控制,以确保船舶的质量和安全性。
船舶建造所采用的工艺和技术在不断的发展和创新中,以满足不断变化的市场需求和客户要求。
工艺流程1.1 工艺流程分段大合拢G3、S5图5-1 造船生产工艺流程图 主要工序说明:1、预处理:将外购的钢材通过吊车运至预处理线的输送辊道上,通过辊道送入封闭式预处理线进行抛丸除锈,除锈后通过辊道送入封闭式喷漆室喷防锈漆。
预处理线旁设有1个油漆房,通过管道将油漆吸入调漆罐内,利用搅拌设备对油漆进行调配,再通过气泵将油漆从喷漆室的顶部喷嘴喷到钢板上进行防锈处理,喷涂后自动烘干固化。
预处理工序会产生废钢丸、废油漆桶、废漆渣、抛丸废气和喷涂废气。
2、号料:根据设计需要,通过等离子切割机、火焰切割机等切割设备对外购的钢材进行切割下料。
该工序会产生废钢材,火焰切割会产生烟尘。
3、成型加工:用油压机、肋骨撑弯机等设备把钢板和型材加工成一定的形状。
4、部件焊接:将数个零件安图纸要求组装焊接成一个部件。
5、火工矫正:以天然气为热源,用火焰喷枪对钢材需要矫正的部位进行加热,利用钢材的塑性、热胀冷缩的特性,以外力或内应力作用迫使钢材的反变形,消除钢材的弯曲、翘曲、凹凸不平等缺陷,以达到矫正之目的。
矫正后自然冷却。
6、拼板上船台组装:船体通过船台滑道由纵向重力方式下水。
下水后进行船体舾装和各种机械设备的安装和调试工作。
在船舶试航时要注入压舱水。
有焊接烟尘、废焊条、焊渣、废机油等污染环节。
7、分段舾装焊接:在船体内安装设备、组件,完成整船的组装工作,并对船体进行试航。
该工序会产生焊接烟尘、废焊条、焊渣。
8、抛丸除锈:在专用的船体分段抛丸房内,在全封闭状态下高压空气完成抛丸除锈工作。
钢丸通过输送机进入集丸斗,再通过丸阀(抛丸时,丸阀打开,保证钢丸往复循环使用)进入丸罐,丸罐连有压缩空气管道和带有丸管的喷枪,操作人员身穿抛丸服,手持喷枪,对工件的焊缝进行抛丸,抛丸时,将房门关闭,使抛丸房处于封闭状态,使得抛丸处的平均粗糙度为25-50um(使用粗糙度仪测量平面取平均值),以便于油漆的附着;抛丸后用压缩空气吹清死角钢丸。
船海讲坛】图解造船系列(1)造船工艺流程简介2015-06-26船海人一、造船生产管理模式得演变由焊接代替铆接建造钢质船,造船生产经历了从传统造船向现代造船得演变,主要推动力就是造船技术得发展。
传统造船分两个阶段:1、常规得船体建造与舾装阶段。
在固定得造船设施上先安装龙骨系统、再安装肋骨框、最后装配外板系统等。
2、由于焊接技术得引进,船体实行分段建造;舾装分为两个阶段:分段舾装与船上舾装,即开展予舾装。
现代造船又历经以下阶段:3、由于成组技术得引进,船体实行分道建造;舾装分为三个阶段:单元舾装、分段舾装与船上舾装,即开展区域舾装。
4、由于船体建造与舾装、涂装相互结合组织,实现“壳舾涂一体化总装造船”。
5、随着造船技术得不断发展,精益造船、标准造船、数字造船、绿色造船将成为船厂得努力方向。
目前国内主要船厂一般处于三级向四级过渡阶段;国内先进船厂已达到四级水平;而象上海外高桥船厂、江南长兴岛造船基地明确提出将精益造船、标准造船、数字造船、绿色造船作为发展目标。
二、船舶建造工艺流程(一)现代造船工艺流程如下简图。
(二)船舶建造工艺流程层次划分依据1、生产大节点开工——上船台(铺底)——下水(出坞)——航行试验——完工交船生产大节点在工艺流程中就是某工艺阶段得开工期(或上一个节点得完工期),工艺阶段一般说就是两个节点间得施工期。
生产大节点得期限就是编制与执行生产计划得基点,框定了船舶建造各工艺阶段得节拍与生产周期;从经营工作瞧,节点得完成日也就是船东向船厂分期付款得交割日。
开工仪式上船台仪式下水仪式散货船试航交船命名(并不意味着交船)2、工艺阶段钢材预处理——号料加工——零、部件装配——分段装焊——船台装焊(合拢)——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——航海试验——完工交船3、以上工艺阶段还可以进一步进行分解。
4、需要说明得就是以上工艺阶段就是按船舶建造形象进度划分得,现代造船工艺流程就是并行工程,即船体建造与舾装作业就是并行分道组织,涂装作业安排在分道生产线得两个小阶段之间,船体与舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产流程。
造船工艺流程一、生产大节点:开工——上船台(铺底)——下水(出坞)——航海试验——完工交船生产大节点的期限是编制和执行生产计划的基点,框定了船舶建造各工艺阶段的节拍和生产周期:从经营工作看,节点的完成日也是船东向船厂分期付款的交割日。
二、工艺阶段:钢材预处理——分段装焊——船台装焊(合拢)——船舶下水——系泊试验——航海试验——完工交船1.钢材加工过程:钢材备料——钢材预处理线(矫平、喷砂除锈、底漆)——放样号料——构件边缘加工(切割、加工焊接坡口)——构件成型加工(非平直构件加工应有曲度)——船体零部件装配(平直接板、框架组立)。
部件装焊顺序定义:将两个或两个以上的船体零件装焊在一起的过程。
主要形式有拼板和小组。
1.拼板顺序(主要有平直甲板、内外底板、内外舷侧板等)清理板边铁锈→将要拼的板铺在平台板上→与图纸核对(材质、号料符号、首尾方向、钢板正反面、平直度、边缘坡口)→对齐钢板基准边→每条焊缝两端各一点定位焊→检查整块拼板的长、宽、对角线→与图纸尺寸不符时酌情调整板缝间隙→从拼板中间向四周定位焊(边、端接缝同时存在时,先边后端,如图一)→引、熄弧板安装→焊缝清洁(除去焊缝附近的油、水、杂质,需预热时要预热)→焊前测量、填表→拼板正面焊接(所有焊缝同一端开始,另一端结束;边、端接缝同时存在,先端后边,如图二;有的焊接完还有可能要保温缓冷)→正面修补打磨→吊耳装焊、翻身→反面焊缝清洁(包含要碳刨的,顺序同正面焊接顺序)→反面焊缝焊接(顺序同正面)→焊缝补磨→焊接角变形校正(火工校正时,必须从内向外加热)→去除引、止弧板→再次翻身→完工测量、填表→装焊吊运吊耳、去除翻身吊耳11221图一装配方法(正确)装配方法(错误)图三.火工校正方向图二.焊接顺序小组顺序小组的内容包含 “T ”排、组合纵桁(肋板)、龙筋先行、机座、肋骨框 架等的组装。
“T ”排小组“T ”排分直、弯两类:直“T ”排通常采用倒装法;弯“T ”排通常采用侧装法。
船舶建造管理讲座之一船舶建造工艺流程简介一、造船生产管理模式的演变由焊接代替铆接建造钢质船,造船生产经历了从传统造船向现代造船的演变,主要推动力是造船技术的发展。
传统造船分两个阶段:1、常规的船体建造和舾装阶段。
在固定的造船设施上先安装龙骨系统、再安装肋骨框、最后装配外板系统等。
2、由于焊接技术的引进,船体实行分段建造;舾装分为两个阶段:分段舾装和船上舾装,即开展予舾装。
现代造船又历经以下阶段:3、由于成组技术的引进,船体实行分道建造;舾装分为三个阶段:单元舾装、分段舾装和船上舾装,即开展区域舾装。
4、由于船体建造和舾装、涂装相互结合组织,实现“壳舾涂一体化总装造船”。
5、随着造船技术的不断发展,精益造船、标准造船、数字造船、绿色造船将成为船厂的努力方向。
目前国内主要船厂一般处于三级向四级过渡阶段;国内先进船厂已达到四级水平;而象上海外高桥船厂、建设中的江南长兴岛造船基地明确提出将精益造船、标准造船、数字造船、绿色造船作为发展目标。
二、船舶建造工艺流程(一)现代造船工艺流程如下简图。
(二)船舶建造工艺流程层次上的划分依据1、生产大节点开工——上船台(铺底)——下水(出坞)——航行试验——完工交船生产大节点在工艺流程中是某工艺阶段的开工期(或上一个节点的完工期),工艺阶段一般说是两个节点间的施工期。
生产大节点的期限是编制和执行生产计划的基点,框定了船舶建造各工艺阶段的节拍和生产周期;从经营工作看,节点的完成日也是船东向船厂分期付款的交割日。
2、工艺阶段钢材预处理——号料加工——零、部件装配——分段装焊——船台装焊(合拢)——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——航海试验——完工交船3、以上工艺阶段还可以进一步进行分解。
4、工艺说明需要说明的是以上工艺阶段是按船舶建造形象进度划分的,现代造船工艺流程是并行工程,即船体建造与舾装作业是并行分道组织,涂装作业安排在分道生产线的两个小阶段之间,船体与舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产流程。
--船体建造和施工要领---------------一、概述:本船舶建造方案主要统筹和指导协调本船从设计开始至交船期间船舶建造各环节的相关工作,是我厂建造船舶的纲要文件。
本船为入ABS船级社的散货船,尾部单机单浆推进,甲板间4个30吨克令吊,折叠双扇液压舱盖;钢质船体,高强度钢占主结构70%,货舱区船体为纵骨架式,双底双壳结构,机舱和艏尖舱为横骨架式,设有球鼻艏。
(一)主要技术参数和特征:1.船型参数:总长: --垂向间长: -----型宽: ----------型深: ---------设计吃水: -----------结构吃水: ---------服务航速: ----------货舱:由6道水密舱壁分隔为5个货舱,其中3号货舱兼为压载舱。
2.结构参数:肋骨间距: ----- (600mm首/尾)主甲板距基线: ---------主甲板到A甲板: ----------其他生活区甲板: ---------驾驶甲板: ----------艏楼甲板: ---------主甲板梁拱: ---------双层底高度: ---------(二)船体分段划分及基本建造方针1.分段划分原则及方针:根据我厂的情况,采用‘平面分段与立体分段结合’的建造方针,实行:桁材和梁的小组--平(曲)面分段中组---立体分段大组---下水平台立体总段总组---坞内总段大合拢(搭载)的工艺流程;2.分段划分原则上为8米、10米或12 米;3.立体小分段的划分根据预制场地起重能力,原则上不得大于65吨,一般分段应控制在45吨左右;4.分段划分方式详见《分段划分图》;5.艉部分段和艏部分段的搭载分别先后在3#坞东预制场地进行,采用下水驳下水,最后在2#坞内对接合拢;6.尾段包括尾尖舱、机舱、NO.5货舱、NO.4货舱和NO.3货舱后部;7.首段包括首尖舱、NO.1货舱及内部锚链舱等结构、NO.2货舱、NO.3货舱前部;8.尾部上层建筑整体预制并进行预舾装,待船舶主体合拢后整体上船吊装(主甲板上第一层结构散装);9.钢板定货基本尺寸:a.12mx2.4m和10mx2.4m为主b.10mx2.4m和9mx2.4m 和8mx2.4m10.船舶主体分段数量为225个,其中包括平面分段和立体分段;总段数量8个;(三)船舶建造重点考虑内容:1.首尖舱及球鼻首部位的制造工艺、精度控制、线形光顺等;2. 尾轴位置的建造工艺、精度控制、尾轴安装、尾轴镗孔等;3.舵系部分结构及安装调试等;4.甲板舱口围及舱盖液压动力系统的安装调试,舱口围板和舱盖的建造工艺、精度控制等。

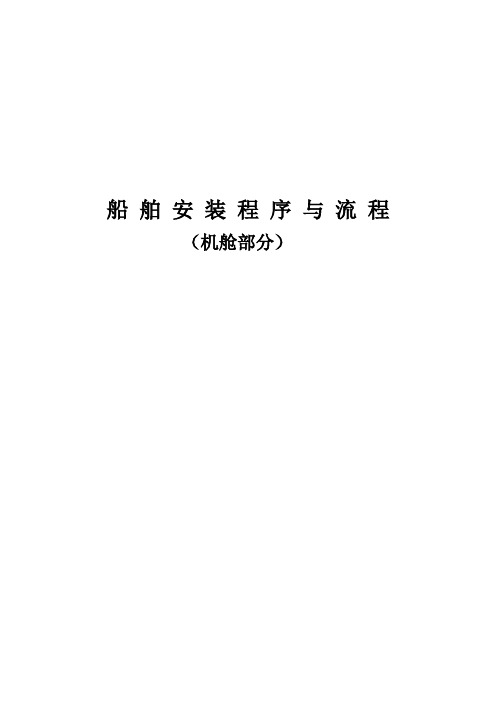

船舶安装程序与流程(机舱部分)前言本程序适用于各种船型的机舱建造,在船舶建造过程中可作为参考资料使用。
本程序包括主机、副机、轴系、螺旋桨、舵系、泵部的安装、调试及工艺规程。
车间制作项目:在设备没有上船安装前,有些设备需要在车间内进行加工、预装后,在上船安装调试。
一、艉轴艏艉密封的试压:艉轴管密封装置密性试验艉轴管密封装置在车间磅压试验准备工具:磅压压板.螺栓艉轴管密封装置在车间磅压0.2Mpa, 5分钟应无泄漏.二、轴系连接法兰螺栓与孔1. 中间轴可以提前按照图纸尺寸及技术要求加工成品.2. 艉轴与中间轴在车间进行对中,加工法兰连接螺栓孔.两根轴放置位置应平坦.牢固,支撑距离符合要求.(轴的支撑点查阅主机说明书和轴系计算书)3. 两法兰找正对中,平面接触应紧密,0.03mm塞尺不能插入,曲折位移.不大于0.02mm4.两法兰对中交验后,加工螺栓孔.全部铣孔工作后,吊轴上船进舱.5 螺栓与孔加工后的圆度.圆柱度≤0.02mm三、艉轴与螺旋桨的研配1、艉轴锥部、螺旋桨锥孔的加工按图纸和样板进行。
2、艉轴与螺旋桨研配时垂直进行。
研配时,保证艉轴与螺旋桨端面的垂直度不大于0.15mm/m(用弯尺测量)。
锥部研配合格后,轴与孔接触面着色应在70%以上,且着色均匀。
3、螺旋桨在车间预装压装前,确认螺旋桨与轴的温度基本相同,初始压力(按照螺旋桨的安装说明书为准)作为轴向移动始点,在桨的前端支好的百分表调整为零,然后按常规分别施加径向和轴向油压,(压入量参见螺旋桨说明书)根据安装时测量的温度,用插值法求得准确的压入量.压装到位后,先泄掉径向油压,等待0.5小时后,在泄掉轴向油压.预装压装到位后,测出从螺旋桨大端至艉轴法兰面的准确长度.四、舵叶、舵杆、舵销在车间内加工1、舵杆与舵机的锥度样板制作1.根据到货后的舵机内孔制作公样板,公样板的锥面与舵机内孔的锥面要吻合,最大部位的缝隙不得大于0.03mm ,缝隙长度应小于30mm。
一、 船体放样1、 线型放样、手工放样,1:1比例进行。
2、 结构放样,展开:对各结构进行放样,展开制作相应的加工样板、样棒。
3、 下料草图,绘制相应的下料草图。
二、 船体钢材预处理:对钢材表面进行预处理1、 船体钢材:机械方法:平板机、液压机、型钢矫正机等。
2、 表面清理:机械除锈、喷砂、抛丸、手工除锈等。
三、 构件下料加工1、 边缘加工:剪切、切割等。
2、 冷热加工:清除应力、变形等。
3、 成型加工:液压机、肋骨冷弯机等。
四、 船体装配:船体部件装配,把各种构件组合拼接成框架,进行船台装配,外 板安装。
五、 船体焊接:把装配好的结构进行焊接。
六、 密性试验,并进行无损检测。
七、 机电安装:轴系、舵系安装。
八、 船舶下水九、 倾斜试验、系泊试验、航行试验十、交船下料:船体 构件预制船舶合同图纸材料放样下料:船体的签订设计采购构件预制船舶机、电密性船体船台下水安装试验焊接装配倾斜系泊航行交船试验试验试验一、船体放样1、线型放样、手工放样,1:1 比例进行。
2、结构放样,展开:对各结构进行放样,展开制作相应的加工样板、样棒。
3、下料草图,绘制相应的下料草图。
二、船体钢材预处理:对钢材表面进行预处理1、船体钢材:机械方法:平板机、液压机、型钢矫正机等。
2、表面清理:机械除锈、喷砂、抛丸、手工除锈等。
三、构件下料加工1、边缘加工:剪切、切割等。
2、冷热加工:清除应力、变形等。
3、成型加工:液压机、肋骨冷弯机等。
四、船体装配:船体部件装配,把各种构件组合拼接成框架,进行船台装配,外板安装。
五、船体焊接:把装配好的结构进行焊接。
六、密性试验,并进行无损检测。
七、机电安装:轴系、舵系安装。
八、船舶下水九、倾斜试验、系泊试验、航行试验十、交船。
浅谈船舶建造流程姓名:永刚专业:船舶与海洋工程时间: 2012年9月摘要:文中简要的介绍了船舶的建造流程,以前的船舶建造流程周期比较长,从而演变成现在的壳舾涂一体化的建造模式,通过对比分析,壳舾涂一体化的建造模式大大的缩短了船舶建造周期,减少了建造成本,因此其建造模式在船厂得到了广泛的运用。
关键词:船舶建造流程,壳舾涂一体化0引言造船生产管理模式的演变由焊接代替铆接建造钢质船,造船生产经历了从传统造船向现代造船的演变,主要推动力是造船技术的发展。
现代造船工艺是在综合采用先进制造技术和现代科学管理的条件下研究船舶建造过程及方法的一门应用科学,按照“壳舾涂一体化”造船理念。
造船工艺的主要任务是建立最佳的船舶生产工艺系统,包括船舶建造方案、制造方法和工艺流程、工艺装备、施工精度标准及检测方法,以及最大限度应用现代科学技术成果和扩大新技术应用。
现在,工艺学的概念本质已从狭义扩展到广义,从技术手段、原材料、信息、生产资源、计划控制系统到自然环境保护等,均在生产过程中有所体现。
造船工艺已经成为缩短船舶建造周期、提高建造质量和降低建造成本,甚至是实现生产与社会、自然和谐发展的关键因素。
1船体放样与号料船体放样与号料,就是将设计部门设计的船体型线图、结构图,按1:1或其他一定比例进行放样展开,以求得船体结构的真实形状和实际尺寸,然后再将这些已经展开的零件,在钢板或型材上进行实尺号料。
船体放样与号料是一个技术性强、难度大、精度高的工种,它不仅是船体建造的首道程序,而且为船体建造的其他后续工作提供各种确切可靠的施工依据。
所以从根本上说,船体的建造质量在很大程度上取决于放样与号料的工作质量。
1.1 船体放样概述根据设计图纸按一定比例进行船体型线和构件的放大工作,是船舶建造中的第一道工序。
通过放样可以取得较光顺的船体型值及构件在船体上的正确位置、形状和尺寸,为号料、加工、装配等后续工序提供施工依据,并对放样过程中暴露出来的设计错误或不合理之处进行修正或改进。
船舶建造工艺流程简要介绍一、船舶建造工艺流程层次上的划分为:1、生产大节点:开工——上船台(铺底)——下水(出坞)——航海试验——完工交船生产大节点在工艺流程中是某工艺阶段的开工期(或上一个节点的完工期),工艺阶段一般说是两个节点间的施工期。
生产大节点的期限是编制和执行生产计划的基点,框定了船舶建造各工艺阶段的节拍和生产周期;节点的完成日也是船东向船厂分期付款的交割日。
2、工艺阶段:钢材予处理——号料加工——零、部件装配——分段装焊——船台装焊(合拢)——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——航海试验——完工交船3、以上工艺阶段还可以进一步进行分解。
4、是以上工艺阶段是按船舶建造形象进度划分的,造船工艺流程是并行工程,即船体建造与舾装作业是并行分道组织,涂装作业安排在分道生产线的两个小阶段之间,船体与舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产流程。
二、船舶建造的前期策划船舶设计建造是一项复杂的系统工程,在开工前船厂必须组织前期策划,一是要扫清技术障碍;二是要解决施工难点。
1、必须吃透“技术说明书”(设计规格书)。
技术说明书是船东提出并经双方技术谈判,以相应国际规范及公约为约束的船舶设计建造的技术要求。
船厂在新船型特别是高附加值船舶的承接中必须慎重对待:必须搞清重要设备运行的采用标准情况、关键技术的工艺条件要求,特别是要排查出技术说明书中暗藏的技术障碍(不排除某些船东存有恶意意图),2、对设计工作的组织。
船舶设计工作分三阶段组织进行——初步设计、详细设计、生产设计。
初步设计:是从收到船东技术任务书或询价开始,进行船舶总体方案的设计。
提供出设计规格说明书、总布置图、舯剖面图、机舱布置图、主要设备厂商表等。
详细设计:在初步设计基础上,通过对各个具体技术专业项目,进行系统原理设计计算,绘制关键图纸,解决设计中的技术问题,最终确定船舶全部技术性能、船体结构、重要材料设备选型和订货要求等。
船舶建造流程一、船体放样1.线形放样:分手工放样和机器(计算机)放样,手工放样一般为1:1比例,样台需占用极大面积,需要较大的人力物力,目前较少采用;机器放样又称数学放样,依靠先进技术软件对船体进行放样,数学放样精确性较高,且不占用场地和人力,目前较为广泛的采用机器放样。
2.结构放样、展开:对各结构进行放样、展开,绘制相应的加工样板、样棒。
3.下料草图:绘制相应的下料草图。
二、船体钢材预处理:对钢材表面进行预处理,消除应力。
1.钢材矫正:一般为机械方法,即采用多辊矫夹机、液压机、型钢矫直机等。
2.表面清理:a.机械除锈法,如抛丸除锈法喷丸除锈法等,目前较为广泛采用;b.酸洗除锈法,也叫化学除锈,利用化学反应;c.手工除锈法,用鎯头等工具敲击除锈三、构件加工1.边缘加工:剪切、切割等;2.冷热加工:消除应力、变形等;3.成型加工:油压床、肋骨冷弯机等。
四、船体装配:船体(部件)装配,把各种构件组合拼接成为各种我们所需的空间形状。
五、船体焊接:把装配后的空间形状通过焊接使之成为永久不可分割的一个整体。
六、密性试验:各类密性试验,如着色试验、超声波、X光等。
七、船舶下水:基本成形后下水,设计流水线以下的所有体积均为浸水体积。
1.重力下水:一般方式为船台下水,靠船舶自重及滑动速度下水;2.浮力下水:一般形式为船坞;3.机器下水:适用于中小型船舶,通过机器设备拖拉或吊下水。
八、船舶舾装:全面开展舾装系统、系泊系统、机装、电装、管装等方面的工作。
九、船舶试验:系泊试验、倾斜试验,试航(全面测试船舶各项性能)。
十、交船验收。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~船舶建造工艺流程简要介绍本讲座从管理者的角度,按照“壳舾涂一体化总装造船”现代造船管理模式的要求,结合我国船厂的探索实践,介绍船舶建造在各工艺阶段的组织方式、应注意的问题,同时提供对施工状态的评价标准。
一、造船生产管理模式的演变由焊接代替铆接建造钢质船,造船生产经历了从传统造船向现代造船的演变,主要推动力是造船技术的发展。
传统造船分两个阶段:1、常规的船体建造和舾装阶段。
在固定的造船设施按照先安装龙骨系统、再安装肋骨框、最后装配外板系统等。
2.由于焊接技术的引进,船体实行分段建造;舾装分为两个阶段:分段舾装和船上舾装,即开展予舾装。
现代造船又历经以下阶段:3、由于成组技术的引进,船体实行分道建造;舾装分为三个阶段:单元舾装、分段舾装和船上舾装,即开展区域舾装。
4、由于船体建造和舾装、涂装相互结合组织,实现“壳舾涂一体化总装造船”。
5、随着造船技术的不断发展,精益造船、标准造船、数字造船、绿色造船将成为船厂的努力方向。
目前国主要船厂一般处于三级向四级过渡阶段;国先进船厂已达到四级水平;外高桥船厂、建设中的江南长兴岛造船基地明确提出将精益造船、标准造船、数字造船、绿色造船作为发展目标。
二、现代造船生产管理模式的特征1、船体分道建造法。
根据成组技术“族制造”的原理制造船体零件、部件和分段,按工艺流程组建生产线。
2、抛弃了舾装是船体建造后续作业这一旧概念,以精确划分的区域和阶段(单元舾装、分段舾装和船上舾装)控制舾装。
3、实行“管件族制造”,以有效手段制造多品种、小批量产品,获得生产线生产效益。
4、采用产品导向型工程分解。
把船舶划分为不同级别的中间产品,幷协调的组织分道生产和集成。
三、船舶建造工艺流程现代造船工艺流程如下简图:船舶建造工艺流程层次上的划分依据为:1、生产大节点:开工——上船台(铺底)——下水(出坞)——航海试验——完工交船生产大节点在工艺流程中是某工艺阶段的开工期(或上一个节点的完工期),工艺阶段一般说是两个节点间的施工期。
生产大节点的期限是编制和执行生产计划的基点,框定了船舶建造各工艺阶段的节拍和生产周期;从经营工作看,节点的完成日也是船东向船厂分期付款的交割日。
2、工艺阶段:钢材予处理——号料加工——零、部件装配——分段装焊——船台装焊(合拢)——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——航海试验——完工交船3、以上工艺阶段还可以进一步进行分解。
4、需要说明的是以上工艺阶段是按船舶建造形象进度划分的,现代造船工艺流程是幷行工程,即船体建造与舾装作业是幷行分道组织,涂装作业安排在分道生产线的两个小阶段之间,船体与舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产流程。
四、船舶建造的前期策划船舶设计建造是一项复杂的系统工程,在开工前船厂必须组织前期策划,一是要扫清技术障碍;二是要解决施工难点。
对设计部门的要求:1、必须吃透“技术说明书”(设计规格书)。
技术说明书是船东提出幷经双方技术谈判,以相应国际规及公约为约束的船舶设计建造的技术要求。
船厂在新船型特别是高附加值船舶的承接中必须慎重对待:必须搞清重要设备运行的采用标准情况、关键技术的工艺条件要求,特别是要排查出技术说明书中暗藏的技术障碍(不排除某些船东存有恶意意图),否则冒然施工将会给船厂带来灾难性的后果。
对此,各主要船厂都有过深刻的教训。
如江南厂建造的自卸船、广船建造的客滚船、厂建造的大型滚装船、三用工作船等。
因此对新船型的开发必须组织予研,进行充分的技术储备。
2、对设计工作的组织。
船舶设计工作分三阶段组织进行——初步设计、详细设计、生产设计。
初步设计:是从收到船东技术任务书或询价开始,进行船舶总体方案的设计。
提供出设计规格说明书、总布置图、舯剖面图、机舱布置图、主要设备厂商表等。
详细设计:在初步设计基础上,通过对各个具体技术专业项目,进行系统原理设计计算,绘制关键图纸,解决设计中的技术问题,最终确定船舶全部技术性能、船体结构、重要材料设备选型和订货要求等。
生产设计:是在详细设计送审图完成基础上,按工艺阶段、施工区域和组装单元,绘制记入各种工艺技术指示和各种管理数据的工作图、管理表以及提供生产信息文件的设计。
简言之:初步设计——描绘出将建造一艘什么样的船;详细设计——确定各专业各系统如何配置与运行;生产设计——指示怎样合理地建造这艘船。
目前,国各主要船厂都取得了国家级技术中心资格认证,大船重工船舶及海洋工程研究所设有开发室、船体、船装、机装、电装、居装等综合设计室以及工艺、海工、军工等专业设计室,已开发幷建造了化学品船、成品油轮、原油轮、散货船、多用途船等系列船型,对新船型首制船,如VLCC、大型集装箱船等,一般采用与国外所联合设计方式,所有生产设计任务全部由船厂承担。
因此需要尽快地充实和培养自己的生产设计队伍。
生产设计是施工设计,必须密切结合工厂的工艺流程、设施设备能力、工艺水平甚至工艺习惯,外委设计将不可避免出现修改。
船舶设计的全过程延续的时间很长,影响设计进度的突出问题是:详细设计的主要图纸和技术文件需要船东、船检(船级社)审查认可,而后进行退审修改,此时船舶已经开工,生产设计承受着施工供图需求的压力,由于准备不充分,在O版图施工情况下容易出现差错。
解决的途径是努力将详细设计与生产设计由串联式的接续组织,尽可能在一定阶段形成幷联式的交叉组织。
在设计部门组织机构设置中,有的船厂试尝将详细设计与生产设计人员编在一个综合设计室;但从努力方向看,应该开发利用计算机工作站的功能,在输入详细设计可靠数据和图形的基础上,通过三维设计、干涉检查,直接生成生产设计数据和图形。
3、设计审查要加强对设备材料的经济性选择。
详细设计一经确定,全船80%的成本已经固化(其中设备材料费用占全船总成本的65%左右),在人工费、专用费项目中降低成本的空间很小。
据资料统计,国船厂与国外先进船厂建造的同类船舶相比,设备裕量和材料消耗量均高出10%。
因此在主要设备、材料厂商表围,对重要设备、大宗物资必须坚持集中订货、定点订货;对金额高的常用消耗性材料,争取采用寄售或赊销方式。
对生产管理部门的要求:1、根据生产线表的要求,要详细、准确地编制《船舶生产技术准备综合日程表》,包括设备纳期表、设计出图计划等,幷进行跟踪、调度、检查、考核。
生产技术准备是船厂组织船舶建造重要的管理体系,在调度为主要管理手段时期,围绕出图、供货、配套等项目常常纠缠不清,牵扯了生产管理者极大的精力。
目前各船厂生产技术准备状况已有了很大改观:一是建立了拉动式需求计划管理体系;二是将各船只生产技术准备的职责落实到项目组;三是应用了信息技术:设计出图进度及状况、物资订货及到货情况、集配件的需求缺损件的补充等都在网上传输幷设有予警提示。
2、根据现代造船“设计、生产、管理一体化”的要求,从合同签约开始生产管理部门就应参与设计工作,如依据影响船厂生产率相关的制约因素和条件,提出分段划分意见等,供设绘各布置图参用。
在船舶设计过程中,按造船管理规程的要求,将分阶段召开A、B、C、D 等会议,其目的都是以合理和方便施工为宗旨,将管理要求和设计意图融合起来。
为此,在合同生效三个月,生产管理部门要编制出《建造方针》,该方针是指导船舶建造的纲领性文件,主要容有:(1)合同概要。
(2)建造船舶的主要技术参数和主要物量。
(3)建造方法。
包括分段划分原则;重要分段的结构特征及尺寸;分段重量的控制围;钢板规格控制;总段装配围;上层建筑整体吊装的重量计算;分段予舾装围和要求;场地分配及面积计算;船台建造方法和定位分段的确定等。
(4)新工艺新技术的应用和实施围及要求。
(5)船舶建造主要建造计划线表。
(6)质量、成本、资金等管理要求。
建造方针完成之后,船厂还要编制出《施工要领》,主要说明基本的工艺步骤、技术要点和基本的施工方法。
策划合理、容规,幷体现出很高的施工要求,如开展予舾装:“除合拢缝处的货舱区的铁舾、管系焊接件外,其它所有均应在分段阶段安装”。
3、为了在船舶建造过程中贯彻建造方针,避免流于形式缺乏约束,近年来主要船厂相继开展了一项叫做“纸上模拟造船”的活动,取得了应有的成效:在船舶开工前,船厂组织设计、工艺、生产及生产管理等主管人员,对照设计说明书,从剖析的角度,按船舶建造流程逐项找出影响设计建造的关键点,从合理性可行性出发,研究确定建造方法和技术手段,也就是说研究确定了对关键项目的予案。
从实践情况看,如果“纸上模拟造船”能够走得通,幷将具体要求落实在《建造方针》中,基本上扫除了建造中将遇到技术障碍和施工难点。
五、船舶建造过程的控制(一)钢料加工阶段钢料加工过程:钢材备料——钢材予处理线(矫平、喷砂除锈、底漆)——放样号料——构件边缘加工(切割、加工焊接坡口)——构件成型加工(非平直构件加工成应有曲度)——船体零部件装配(平面接板、框架组立)。
应关注的问题:1、钢料供应。
船厂是钢材消耗大户,从产业关系看应该与钢厂建立利益共享的战略伙伴关系。
