常见光纤连接器与适配器培训教材(PPT50张)【精品】共53页

常见光纤连接器与适配器培训教材(PPT50张)【精品】
11、战争满足了，或曾经满足过人的好斗的本能，但它同时还满足了人对掠夺，破坏以及残酷的纪律和专制力的欲望。 ——查·埃利奥特 12、不应把纪律仅仅看成教育的手段。纪律是教育过程的结果，首先是学生集体表现在一切生活领域—— 生产、日常生活、学校、文化等领域中努力的结果。— —马卡连柯(名言网)
13、遵守纪律的风气的培养，只有领导者本身在这方面以身律性、坚毅精神以及同全世界劳动者的团结一致，是取得最后胜利的保证。—— 列宁摘自名言网
15、机会是不守纪律的。——雨果
61、奢侈是舒适的，否则就不是奢侈。——CocoCha nel 62、少而好学，如日出之阳；壮而好学，如日中之光；志而好学，如炳烛之光。 ——刘向 63、三军可夺帅也，匹夫不可夺志也。 ——孔丘 64、人生就是学校。在那里，与其说好的教师是幸福，不如说好的教师是不幸。 ——海贝尔 65、接受挑战，就可以享受胜利的喜悦。——杰纳勒尔·乔治·S·巴顿
谢谢！

光纤入户安装培训ppt大全

光缆交接/配纤设备
配光缆
光缆接头盒
4芯配光缆
OLT用Biblioteka 光缆一级分光点配光缆
光缆接头盒
4芯配光缆
公寓楼
二级分光点室内光分路箱
单芯蝶形引入光缆
用户宅内
SFU 家庭信息箱
旧式里弄/农村地区
二级分光点自承式单芯蝶形引入光缆
室外光分路箱
面板 SFU
语音数据视频
语音数据视频
改造小区工程或已入住小区
10、蝶形引入光缆敷设入户后，为制作光纤机械接续连接插头预留的长度宜为：光缆分纤箱或光分路箱一侧预留1.0m，住户家庭信息配(Pei)线箱或光纤面板插座一侧预留 0.5m。
11、应尽量在干净的环境中制作光纤机械接续连接插头，并保持手指的清洁。
12、入户光缆敷设完毕后应使用光源、光功率计对其进行测试，入户光缆段在1310nm、 1490nm波长的光衰减值均应小于1.5dB，如入户光缆段光衰减值大于1.5dB，应对其进行修补，修补后还未得到改善的，需重新制作光纤机械接续连接插头或者重新敷设光缆。
第九页，共五十三页。
FTTH给装维工作带(Dai)来哪些便利
1. 提高网络稳定性，降低(Di)故障率。 ➢ 标准化的连接、熔接方式，连接更可靠。
➢ 无源光网络，减少中间供电环节。 ➢ 缆线不受雨雪、潮湿天气影响，不发生锈蚀，运行更
稳定。
光缆配线架子框
第十页，共五十三页。
光缆
光缆交接箱
光缆接头盒
FTTH给装(Zhuang)维工作带来哪些便利
4、由于蝶形引入光缆不能长期浸泡在水中，因此一(Yi)般不适宜直接在地下管道中敷设。
5、敷设蝶形引入光缆的最小弯曲半径应符合：敷设过程中不应小于30mm；固定后不应小于15mm。

光纤接续技能培训ppt课件

1．准备工作（1）、检查设计资料、原材料、施
工工具和器材是否齐全。（2）、组建一支高素质的施工队伍。
这一点至关重要，因为光纤施工比电缆施工要求要严格得多，任何施工中的疏忽都将可能造成光纤损耗增大，甚至断芯。
完整最新ppt
24
2．路由工程
（1）光缆敷设前首先要对光缆经过的路由做认真勘查，了解当地道路建设和规划，尽量避开坑塘、打麦场、加油站等这些潜在的隐患。路由确定后，对其长度做实际测量，精确到５０ｍ之内。还要加上布放时的自然弯曲和各种预留长度，各种预留还包括插入孔内弯曲、杆上预留、接头两端预留、水平面弧度增加等其他特殊预留。为了使光缆在发生断裂时再接续，应在每百米处留有一定裕量，裕量长度一般为５％～１０％，根据实际需要的长度订购，并在绕盘时注明。
完整最新ppt
5
光纤通常被扎成束，外面有外壳保护。纤芯通常是由石英玻璃制
成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。光纤通信，是指将要传送的语音、图像和数据信号等调制在光载波上，以光纤作为传输媒介的通信方式。
完整最新ppt
6
光纤的分类
光纤的种类很多，分类方法也是各种各样的.
完整最新ppt
17
光缆的型号
光缆型号由光缆形式代号和规格代号两部分构成，中间用一短横线分开。
分类代号：
GY－通信用室（野）外光缆； GR－通信用软光缆； GJ－通信用室（局）内光缆； GS－通信用设备光缆； GH－通信用海底光缆； GT－通信用特殊光缆。
完整最新ppt
18
加强构件代号：
完整最新ppt
7
（二）按光在光纤中的传输模式分：单模光纤和多模光纤。

光纤入户安装培训(完美版)ppt

802.3 Frame
差错检测域
净荷
信头
Error detection field Variable-length packet Header
OLT连续广播发送，ONU选择性接收
第十七页，共五十三页。
EPON基础知(Zhi)识
下行：OLT--ONU
特定ONU发来
特定终端发来
1310nm
上行信号：分时突发发送，采用测距技术保证上行数据不(Bu)发生冲突
第一页，共五十三页。
FTTH概念初步光纤冷接常用器材及工具光纤布放常用器材及工具蝶形光缆布放 FTTH的测试光纤布放注意事项
第二页，共五十三页。
FTTH概念(Nian)初步
➢ FTTH的基(Ji)本概念 ➢ 电缆覆盖与FTTH的区别 ➢ FTTH的特点 ➢ FTTH给装维工作带来哪些便利 ➢ 光纤的基本知识 ➢ EPON基础知识
普通型光缆
模场直径（1310nm）
与G.652D 的兼容性
弯曲半径（mm）
光纤成本（元/km）
0.9
G.652B与G.652D
10
有相同的色散曲线
0.600.3G.652D0-10
1250 1300 1350 1400 1450 1500 1550 1600 1650
波长nm
G.652.D
（8.6-9.5） ±0.6μm
2、应尽量利用已有的入户暗管敷设入户光缆，对无暗管入户或入户暗管不可利用的住宅楼宜通过在
楼内布放波纹管方式敷设蝶形引入光缆形引入光缆。
3、对于建有垂直布线桥架的住宅楼，宜在桥架内安装波纹管和楼层过路盒，用于穿放蝶形引入光缆。如桥架内无空间(Jian)安装波纹管，则应采用缠绕管对敷设在内的蝶形引入光缆进行包扎，以起到对光缆的保护作用。

XX27光纤产品知识培训

PPT文档演模板
XX27光纤产品知识培训
（一）光纤外观检查
•1、光纤线体 •2、PVC覆膜 •3、金属连接端 •4、连接头
PPT文档演模板
XX27光纤产品知识培训
1、光纤线体
•外观用肉眼观察,色泽均匀,没有层次感，无裂缝，无压痕或划痕，无缺口、凹坑或凸包，无脏污，无表面模痕，不允许染色
PPT文档演模板
光口塞。
PPT文档演模板
XX27光纤产品知识培训
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/3
XX27光纤产品知识培训
PPT文档演模板
XX27光纤产品知识培训
2、操作时标准准拿取方式
√•
√• √•
PPT文档演模板
√•
√•
XX27光纤产品知识培训
√•
•保持此处不弯曲
PPT文档演模板
√•
•操作时保持光纤线水平
√•
•保持此处光纤处水平
√•
•操作时保持光纤线水平
XX27光纤产品知识培训
拿取时注意
•手同时拿两端
•危险
•最易折损的地方
3、光纤的非线性效应
所有介质都是非线性的，当光功率增大到一定程度时，非线性效应就开始表现出来，引起附加损耗、串扰等。
PPT文档演模板
XX27光纤产品知识培训
（四）光纤的分类
1、按照光纤的模式分类
◦ 单模光纤（Single-Mode）（黄色）:重量轻. 传输频带宽,通信容量大,保密性好,不受电磁干扰.衰减小.大色散分布，大有效面积，色散受限距离短。
√• ×• ×•
•具体参照端面检查规范WI

光纤及光纤接口知识PPT课件

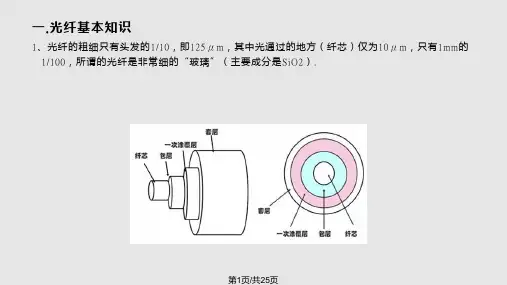

既然我们知道了凡是公司使用光纤都需要使用光猫对输入来的光纤中光信号进行转换，通过光猫转换后的信号已经是电信号了。我们通过光猫后头的RJ45以太网接口连接路由交换设备即可，当然直接连接计算机也是没有任何问题的。在接入光纤连到光猫的同时，还需要ISP也使用一个光猫连接到同一条光纤上，这也是为什么光猫都是成对卖的原因。一个用于发送信号，另一个用于接收信号。
第7页/共25页
插针是一个带有微孔的精密圆柱体，其主要尺寸如下：外径 Ф2.499±0.0005mm 外径不圆度＜0.0005mm 微孔直径 Ф126±0.5μm 微孔偏心量＜1μm 微孔深度 4mm 或 10mm 插针外圆柱体光洁度 ▽14 端面曲率半径 20-60mm
插针的材料有不锈钢、全陶瓷、玻璃和塑料几种。现在市场上用得最多的是陶瓷，陶瓷材料具有极好的温度稳定性，耐磨性和抗腐蚀能力，但价格也较贵。塑料插头价格便宜，但不耐用。
回波损耗（Return Loss, Reflection Loss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。
（2）互换性、重复性光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般
第9页/共25页
光纤的各种接头如下图所示：
FC connector
SC connector
LC connector
ST connector
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：
“/”前面部分表示尾纤的连接器型号 , “/”后面表明光纤接头截面工艺，即研磨方式。
• 连接器是SC
• （2）何为SFP？ SFP是SMALL FORM PLUGGABLE的缩写，可以简单的理解为GBIC的升级版本。SFP模块体积比GBIC 模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC一致。有些交换机厂商称SFP模块为小型化GBIC（MINIGBIC）。目前已经成为主流的光纤模块，速率主要为155M，100M，GE，2.5G

《光纤光缆知识培训》PPT课件

2.5Gb/s
928km
4528km
6400km
10Gb/s
58km
283km
光波在光纤中是以全反射的形式传播的。光波在光纤中实现全反
射的条件是：
光纤纤芯的折射率一定(yīdìng)要大于光纤包层的折射率。进入光纤的光线向纤芯-包层界面入射时，入射角应大于临界角。
第十一页，共68页。
2.光纤分类(fēn 标 lèi)
准
GB15972
IEC793
A1a
A1a
A1b
A1b
B1.1
第十二页，共68页。
多模光纤
定义：具有大的芯径(50或62.5μm) ，能够采用不同的传输路径（多个模式）来
传输的光纤。
优点：容易与光源以及其他光纤进行耦合，光源（发射机）成本低，并且具有简单的连接与熔接特性。
缺点：具有相对(xiāngduì)较高的衰减、低带宽，使得光在多模光纤内的传输被限制于短距离。
色散(sèsàn)（Dispersion）
反映脉冲展宽的特性限制了传输容量的大小和传输距离(jùlí)的距离(jùlí) 原因：不同的波长具有不同的速度
发射端
光纤
第三十四页，共68页。
接收端
受色散限制的无中继距离( jùlí)大致理论值
速率 1550nm（G.652） 1550nm（G.655）1310nm（G.652）
第二十一页，共68页。
衰减系数
衰减系数＝10log(P0/PL)/L（dB/km）
这里； P0 输入光功率 PL 经过L长度的光纤后的输出光功率 L 传输距离
L
P0
PL
第二十二页，共68页。
单模光纤的典型(diǎnxíng)谱衰耗

培训课件(光纤及接续)资料

将玻璃丝固定，按SET键开始熔接。（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。等待几秒钟后就完成了光纤的熔接工作。
熔接完的光纤玻璃丝还露在外头，很容易折断。这时候就可以使用刚刚套上的光纤热缩套管进行固定了。将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。最后还需要把熔接好的光纤放置固定在光纤收容箱中。
兩光纤尽量对齐，固定；2根同色标、端面制备完毕的光纤放入熔接机的V型槽中，保持15～20μm 距离，盖好防护盖。
按“开始”键开始熔接光纤工作过程：电弧对光纤端部加热0.2～0.5 s，使毛刺、凸面除去或软化；同时将2根光纤相对推近，使端面直接接触且受到一定的挤压力。
熔接。光纤停止移动后，用电弧使接头熔化连接在一起。放电时间为：多模 2～4 s，单模1 s。
光纤熔接的准备工作步骤一：剥光纤加固钢丝 (约剥1米
长) 轻拆光纤让金属保护层断裂(注弯曲角度不能大于45度，剥好的跳线内绝缘层与外保护层之间长度至少25cm )
我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
光纤 X、Y 轴自动调节
步骤27：熔接结束观察损耗值若熔接不成功会告知原因
用光纤热缩套管完全套住剥掉绝綠层部份(剥光纤时要控制好长度)
将套好热缩套管的光纤放到加热器中
取出已加热好的光纤
取出已加热好的光纤将熔接好的光纤装入光纤收容箱（注意R≥4cm）

光缆接续培训资料PPT学习教案

第42页/共50页
目测法-熔接质量评估
光纤连接点不连续现象的分类
第43页/共50页
第44页/共50页
第45页/共50页
OTDR测试：工程现场监测
√
第46页/共50页
我们要谨记
接头出现故障是最多的！有些往往是潜伏性的！接头工作一定要细心、周到、熟练！
第47页/共50页
★★★§光纤接头质量
管道人孔接头箱（盒）安装图
第35页/共50页
如果我们不熟悉光缆
接续，对于施工和维
护意味着什么？执行
力很差 1、准备（技术、器具、光缆
7、光纤余留长度的收容处理 8、光缆接头护套的密封处理
2、接续位置的确定
9、光缆接头的安装固定
3、光缆护套开剥处理
4、加强芯、金属护层等接续处理
5、光纤的接续
第20页/共50页
（2）器具准备
A、器材：接头盒配件（注意产品说明书） B、机具：开缆工具、制作光纤端面的工具
（切割刀、剥线钳）等 C、熔接机（含备用电源——发电机、电池） D、帐篷 E、车辆
第21页/共50页
（3）光缆准备
A、光缆已经敷设（布放）到位 B、光缆的特性（光特性、电特性）良好，
光缆接续培训资料
会计学
1
§主要设备、工具、器材
光纤、光缆（OFC）光纤自动熔接机 OTDR 光缆接头盒（主材及附件）光缆线路工程施工工具箱
第1页/共50页
OTDR 监测接头
光缆（光纤）
组装光缆接头盒
熔接光纤
光缆施工工具箱
注意流程！
光纤熔接机
光缆接头盒
细节决定成败
第2页/共50页
4、加强芯、金属护层等接续处理

常用光纤接头和冷接子专题培训课件ppt

情境三楼宇布线
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
任务五光纤的冷接
（2）球面-平面接续(PC-FC) 球面-平面接续，指光纤接续点一端为球面，另一端为平面，如图3-41所示。根据产品结构的不同，可选择性加入匹配液。用于高品质产品的冷接续方式。优点为可不加入匹配液，接续简单、可靠，操作速度快，便于大批量使用，缺点为现场光纤的制作要求高。适用范围为光纤快速连接器。（3）球面-球面接续(PC-PC) 球面-球面接续，指光纤接续点两端均为球面，如图3-42所示。不用加入匹配液。该方式在活动连接器中大量使用。优点为接续性能好，耐气候性强。缺点为现场光纤的制作要求很高，价格昂贵，接续复杂，不便于大批量使用。适用范围为光纤活动连接器、光纤冷接子和光纤快速连接器。
情境三楼宇布线
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
任务五光纤的冷接
（5）无尘纸，用于清洁裸纤，如图3-50所示。（6）光功率计和红光笔，用于测试光纤损耗。
情境三楼宇布线
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
任务五光纤的冷接
任务导入
Tehxet现操rein要作求？用冷接T方eh式xetr来ein完成光纤的T接ehx续etr，ein该如何
情境三楼宇布线
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

光纤连接器与适配器
主要内容
• 一、产品概述 • 二、基本原理和特性 • 三、产品形态与分类； • 四、制作工艺 • 五、使用及防护要点； • 六、发展方向
一．产品概述
1.光纤固定连接器中继段之间进行固定连接，固定接头的方法
有熔接法、V形槽法、毛细管法、套管法等。 2.光纤活动连接器
俗称活接头，一般称为光纤连接器，是光纤线路与设备之间的可拆卸连接。 3.光纤适配器
常见光纤连接器与适配器培训教材PPT (50张) 培训课件培训讲义培训教材工作汇报课件 PPT
三．光纤连接器和适配器分类
1 连接器的分类
按陶瓷研磨端面分： PC（physical contact） APC（angled physical contact）
常见光纤连接器与适配器培训教材PPT (50张) 培训课件培训讲义培训教材工作汇报课件 PPT
FC
SC
ST
LC
series series series series
Insertion loss dB
≤0.20
Operation temperature
℃
-40- +80 -40- +80 -40- +80 -40- +75
三．光纤连接器和适配器分类
1 连接器的分类
按外形结构分： FC、SC、ST、MU、LC、 MT-RJ、 MPO、MPX、耦合短插针系列等等。
二．基本原理和特性
1 、基本结构
• 光纤连接器的基本原理是采用某种机械和光学结构，利用适配器将光纤的两个端面精密对接起来，实现光纤端面物理接触。以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去。
• 关键部件：陶瓷插芯Ferrule 陶瓷套筒Sleeve
二．基本原理和特性
以FC/PC型光纤连接器和FC/PC为例，如下图所示：连接器按结构可以分为三部分 • 1）.陶瓷插芯 • 2）.连接结构（组成散件） • 3）.光纤光缆适配器按结构可以分为两部分 • 1）.组成散件 • 2）.陶瓷套筒
二．基本原理和特性
• 2.2机械性能 • 光纤连接器的机械性能包括轴向保持强度、端接保持力、
连接和分离力(力矩)、撞击、扭转、光缆保持力、抗挤压、外部弯曲力矩、振动、冲击、静态负荷等，对于各种光纤连接器使用情况的不同，要求的重点不同。 • 机械耐久性是指光纤连接器正常使用情况下的插拔次数，目前使用的光纤连接器一般都可以插拔l000 次以上。
回波损耗越大越好，以减少反射光对光源和系统
的影响。实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。
二．基本原理和特性
2.1.3重复性是指光纤（缆）活动连接器多次插拔后插入损耗的变化，用dB表示。
2.1.4互换性是指连接器各部件互换时插入损耗的变化，也用dB表示。这两项指标可以考核连接器结构设计和加工工艺的合理性，也是表明连接器实用化的重要指标。
一般研磨成8°倾角。
二．基本原理和特性
• 2、技术指标 • 2.1光学指标 • 2.1.1插入损耗
指光纤中的光信号通过连接器后，其输出光功率相对输入光功率的比率的分贝数，其表达式为：
IL = -10Log
pout pi n
其中 pout —输出端光功率
pin —输入端光功率
插入损耗越小越好，一般要求应不大于0.3dB。对于多模
二．基本原理和特性
1.3 光纤光缆
连接器所用的光缆由四个部分组成：（1）外护皮（2）开普勒（纺纶）（3）紧套层（4）光纤
二．基本原理和特性
光纤由四个部分组成：（1）纤芯（2）包层（3）涂覆层
二．基本原理和特性
1.4光纤端面结构光纤连接器依端面形状分为
PC （Physical Contact） APC （Angled Physical Contact）两种，其中APC连接器的端面
常见光纤连接器与适配器培训教材PPT (50张) 培训课件培训讲义培训教材工作汇报课件 PPT
俗称法兰盘，是实现光纤端面精密对接的器件，是连接器连接的桥梁。
一．产品概述
• 光纤活动连接器及适配器的功能 • （1）可形成连续光路 • （2）可重复装卸 • （3）可与有源或无源器件进行活动连接 • （4）可与系统和仪表进行活动连接
• 广泛应用于长途干线网、城域网、接入网、光纤CATV网、光纤数据网、DWDM系统等光通信、光传感器以及其它光纤应用领域，是目前使用数量最多的光无源器件。
二．基本原理和特性
1.1陶瓷插芯
它是直径为2.5mm、1.4mm或1.25mm的陶瓷圆柱体，其轴心有孔径为125~126μm ,125.3~126.3μm或 125.5~126.5μm
二．基本原理和特性
1.2陶瓷套筒：
1）为不封闭的陶瓷圆筒；常用内径有 2.5 mm或1.25mm
2）开口结构使陶瓷插针在其内径过盈配合
• 2.3环境性能 • 环境性能主要有：高温、温度冲击、潮湿、砂尘、臭氧暴
露、腐蚀(盐雾)、易燃性等
二．基本原理和特性
Typical SPECIFICATIONS
Parameter
Type
Return loss（SM fiber) Return loss（MM fiber) Insertion loss（SM fiber) Insertion loss（MM fiber) Repeatability Interchangeability Connection Working temperatureunitValFra bibliotekePC
APC
FC SC ST MU LC FC SC ST MU LC
dB
≥50
≥60
dB
≥36
/
dB
≤0.3
dB
≤0.1
dB
≤0.1
nm
≤0.2
time
>1000
℃
—40~+80 —40~+75 —40~+80 —40~+75
二．基本原理和特性
Parameter Unit
Value
光纤连接器来讲，注入的光功率应经过稳模器，滤去高次模，使光纤中的模式为稳态分布，测试的损耗比较准确。
二．基本原理和特性
• 2.1.2回波损耗
回波损耗又称为后向反射损耗。它是指在光纤连接处，后向反射光相对输入光的比率的分贝数，其表达式为
RL
= -10Log
pr pi
pr —— 后向反射光功率
p0 —— 输入光功率

常见光纤连接器与适配器培训教材PPT(50张)
