机械原理课程设计---自动打标机

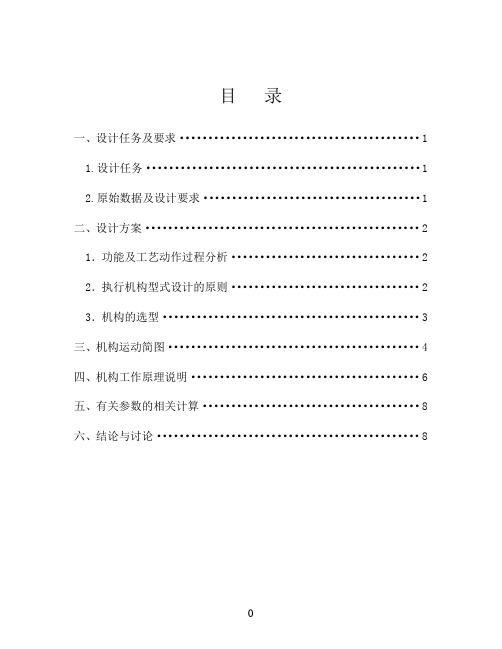

目录一、设计任务及要求 (1)1.设计任务 (1)2.原始数据及设计要求 (1)二、设计方案 (2)1．功能及工艺动作过程分析 (2)2．执行机构型式设计的原则 (2)3．机构的选型 (3)三、机构运动简图 (4)四、机构工作原理说明 (6)五、有关参数的相关计算 (8)六、结论与讨论 (8)一、设计任务及要求:1．设计任务（1）（2）自动打标机实现在产品表面自动打制印章的要求。

产品由运送带运送到推头1的前端（如图1所示），然后由推送机构将产品3推送到打印头2的下部，此后打印头2向下运动，与产品上表面接触，完成打印操作。

在打印头退回原位时，推送机构再推送另一产品，并把打印好的推走。

2．原始数据及设计要求产品尺寸为：长X宽X高=200mmx200mmx100mm，生产率为10件/min。

要求打印机头在与产品接触时，有一秒的停歇时间以保证在产品上形成清晰的印字。

设打印机头在打印过程中对产品的压力为500吨。

二、设计方案1．功能及工艺动作过程分析为了实现打印机头的上下打标运动功能和在打标面上停留一秒的功能，可由齿轮、连杆来引起打印机头的上下移动和停留，不完全齿轮与齿轮间的运动能实现打印机头在其运动路线最高处停留三秒的功能。

工艺动作过程如下：（1）打印机头的竖直下降打标。

在工作时，需要打印机头竖直下降，以完成打标的任务，可以采用连杆机构、曲柄滑块机构、双滑块机构、定块机构等来实现。

（2）打印机头的竖直上升功能。

在工作时，需要打印机头竖直上升，以完成退回的任务，同样可以采用连杆机构、曲柄滑块机构、双滑块机构、定块机构等来实现。

（3）打印机头在工件上的停留。

在工作过程中，打印机头需要在工件上停留一秒钟，以保证在产品上形成清晰的印字。

可以采用连杆机构、凸轮机构等机构来实现。

（4）打印机头最高处的停留。

在构件工作工程中，打印机头需要上升到最高处时停留三秒钟，以保证推件完成，这个可以采用凸轮机构、不完全齿轮与齿轮的啮合来实现停留三秒钟。

自动打标机一．功能要求及其工作原理1.工作原理及工艺动作过程产品自动打标机能实现在产品表面自动打制钢印的要求。

产品由输送带运送到推送头1的前端（如图1所示），然后由推送机构将产品3推送到打印头2的下部，此后打印头2向下运动，与产品上表面接触，完成打印操作。

在打印头退还原位时，推送机构再推送另一产品，并把已打印好的产品推走。

图1 自动打标机2.原始数据及设计要求产品尺寸为：长⨯宽⨯高mm⨯=，生产率为10件/min，200⨯mmmm100200要求打印头在与产品接触时，有1秒的停歇时间，以保证在产品上形成清晰的印字。

设打印头在打印过程中对产品的压力为500N。

3.设计任务（1）画出打标机的工作循环图。

（2）拟定打标机机构和推送机构的运动方案，并进行分析评价。

（3）进行打标机机构和推送机构的尺寸综合，并绘制机构运动简图。

（4）完成打标机机构的运动分析和力分析（各运动副处的摩擦系数f=0.1,不计各机构件的重力及惯性力）。

二．运动方案设计2.1运动工艺动作分解及分析该机构由推杆的对工件的推送功能和冲头对工件的冲压功能组成。

推送功能机构：方案一图2-2凸轮机构，凸轮以等角速度回转，它的轮廓驱使从动件，可使推杆实现任意的运动规律，但行程较小。

方案二图2-4凸轮－连杆组合机构，可以实现行程放大功能，但效率较低。

方案三图2－5 固定凸轮－连杆组合机构固定凸轮－连杆组合机构，可实现预期的运动规律。

冲压机构：方案一六连杆机构图2－3所示的连杆机构由曲柄摇杆机构ABCD与曲柄滑块机构GHK通过连杆EF相联组合而成。

能实现一段时间实现近似停歇。

图2－3 连杆机构方案二图1凸轮－齿轮组合机构，可以将摆动从动件的摆动转化为齿轮齿条机构的齿条直线往复运动。

2.2 根据工艺动作拟定工作循环图工作行程冲压停歇回程冲压机构冲头停止不动回程推送机构推送产品2.3机构的构型方案一图一方案二图二方案三图三2.4 方案的选择和评定方案三为所选最优方案。
