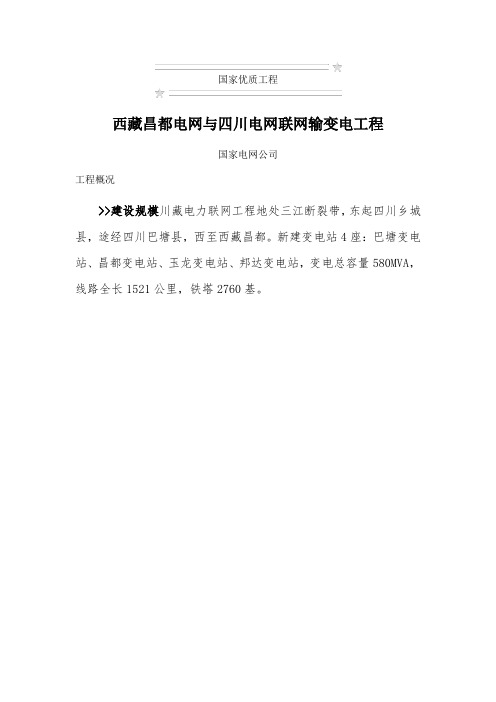

国家优质工程西藏昌都电网与四川电网联网输变电工程国家电网公司工程概况>>建设规模川藏电力联网工程地处三江断裂带，东起四川乡城县，途经四川巴塘县，西至西藏昌都。
新建变电站4座：巴塘变电站、昌都变电站、玉龙变电站、邦达变电站，变电总容量580MVA，线路全长1521公里，铁塔2760基。
工程路径巴塘500千伏变电站昌都500千伏变电站>>主要设备采用单相油浸式高抗、三相三绕组油浸式有载调压分体运输组合变压器、户内GIS组合电器。
（右图：户内GIS组合电器）>>参建单位设计8家，施工16家，监理11家，调试单位2家；主要设备厂家118家。
>>工程投资批准概算66.3亿元，竣工决算61.1亿元。
>>建设时间2013年8月10日开工，2014年11月20日建成投运。
建设管理>>工程建设总目标遵循“七不、三零、五优”建设目标，建设成“安全可靠、自主创新、经济合理、环境友好、世界领先”的高原精品工程。
“七不”即：不发生施工安全事故，不发生质量事故，不发生较大交通安全事故，不发生地质地灾事故，不发生环境污染破坏事故，在藏区不发生政治敏感事件，不发生森林火灾事故。
“三零”即：零死亡，零伤残，零疫情。
“五优”即：国网公司科技进步一等奖；争创水保环保优质工程（生产建设项目水土保持生态文明工程、中华宝钢环境奖）；争创国家优质投资项目；创中国电力优质工程奖；争创国家优质工程金奖。
>>质量控制目标安全零事故、质量零缺陷、工艺零差错。
>>质量追求终极目标获得“国家优质工程金质奖”。
>>建设管理措施1.首次利用“十大保障体系“，有效管理工程。
2.成立档案管理QC小组，有效提高工程档案归档率。
3.采用地质灾害、环保、水保专项监理，确保相关措施落实到位。
4.采用交通安全监理，实行兵站式后勤保障，确保做到路车匹配、车驾匹配。
5.利用标准化库房信息管理系统进行标准化操作，对入库物资进行信息化编码管理。
中小型变电站的选址和总布置发表于2007-8-29 16:53:36分使用道具小中大楼主邱颖捷北京电力设计院变电站地址选择与总布置是一门科学性、综合性、政策性很强的工程，是电力基本建设工作的主要组成部分。
站址选择是否正确，总布置是否合理，对基建投资、建设速度、运行的经济性和安全性起着十分重要的甚至决定性的作用。
实践证明，凡是重视前期工作，站址选择得好，总布置合理而又紧凑的，则投资省、建设快、经济效益高，反之，将给电力建设造成损失和浪费，甚至影响安全供电。
1 站址选择的基本要求 1.1 靠近负荷中心变电站站址的选择必须适应电力系统发展规划和布局的要求，尽可能的接近主要用户，靠近负荷中心。
这样，既减少了输配电线路的投资和电能的损耗，也降低了造成事故的机率，同时也可避免由于站址远离负荷中心而带来的其它问题。
1.2 节约用地节约工程用地是我们的国策，我们需要遵循技术经济合理的原则，合理布置，尽可能提高土地的利用率，凡有荒地可以利用的，不得占用耕地，凡有差地可以利用的，不得占用良田。
尤其要避免占用菜地良田等经济效益高的土地。
用地要紧凑，因地制宜，用劣地作为站址选择方案是决定一个设计方案好坏的主要条件之一。
随着北京经济建设的飞速发展，城区用电量的增加，单独拿出一块土地用于变电站建设是很困难且不经济的，所以我们应该适当发展地下式变电站，全部设备均设置在高层建筑的地下室，以适应城市建设的要求。
如北京电力设计院设计的北太平庄110 kV地下变电站和甘家口110 kV地下变电站，这些变电站占地面积小，但造价颇高，重点要解决好通风与防火问题，这将是城市特别是中心城区电力发展的趋势。
1.3 地质条件的要求随着对农业的保护及对农民利益保护的不断加强，注重山区的电力建设是非常必要的。
不仅对于农业的发展有重要作用，也会为北京郊区开展旅游事业及提高山区人民生活水平提供前提条件，电力深入山区，供电范围大，交通不便，所以选好站址是非常重要的。
浅析山地变电站选址及场地设计的优化摘要：近年来，国家对环境保护日益重视，新能源发电行业因而迅速发展，光伏发电和风力发电作为清洁能源，受到全球青睐。
变电站作为发电厂与用户或电网的中间环节，是电力系统不可或缺的部分。
由于众多的大型光伏电站和风电场都建设在山地荒坡等未利地上，给变电站的选址带来了一定的困难，如何结合现有地形因地制宜、节约用地及合理降低建设成本等就成了总图设计的工作重点。
本文旨在探讨优化山地变电站选址及场地设计，达到节约用地节省投资的目的。
关键词：山地变电站；场地设计；总平面布置；竖向布置1 变电站选址和站区布置的主要原则1.1变电站选址的要求变电站选址应符合现行国家标准《工业企业总平面设计规范》GB50187的有关规定，并应符合以下要求：1）应靠近负荷中心。
2）变电站布置应兼顾规划、建设、运行、施工等方面的要求，宜节约用地。
3）应与城乡或工矿企业规划相协调，并应便于架空和电缆线路的引入和引出。
4）交通运输应方便。
5）周围环境宜无明显污秽，空气污秽时，站址宜设在受污染源影响最小处。
6）变电站应避免与邻近设施之间的相互影响，应避开火灾、爆炸及其它敏感设施，与爆炸危险性气体区域邻近的变电站站址选择及其设计应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB5008的有关规定。
7）应具有适宜的地质、地形和地貌条件，站址宜避免选在有重要文物或开采后对变电站有影响的矿藏地点，无法避免时，应征得有关部门同意。
8）站址标高宜在50年一遇高水位上，无法避免时，站区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，并应高于内涝水位。
9）变电站主体建筑应与周边环境相协调。
1.2变电站站区平面及竖向布置的主要原则变电站应根据所在发电厂的装机容量及电网接入系统批复等确定送出电压等级及选择合适的变配电装置形式。
变电站是整个光伏电站或者风电场的运行控制中心，同时也作为工作人员办公及生活场所。
一般变电站主要包括生产区与运行管理区两个部分，生产区主要包括升压设备、变配电设备、控制室等；运行管理区主要包括电站主控室、行政办公及职工宿舍、食堂、活动中心、停车场等生活服务设施。

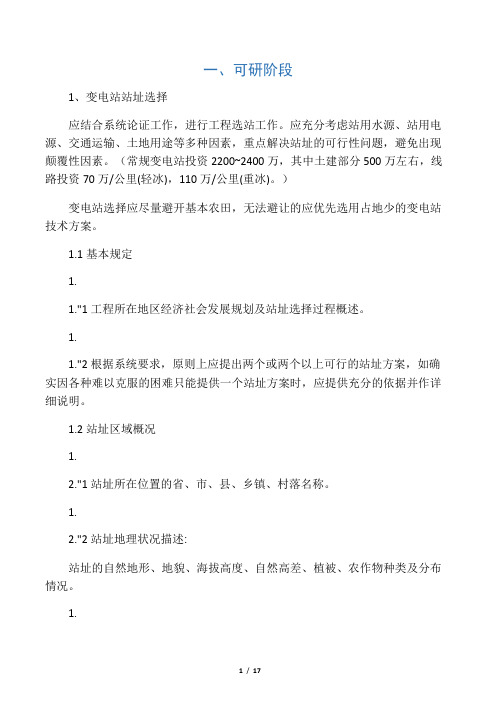

一、可研阶段1、变电站站址选择应结合系统论证工作，进行工程选站工作。
应充分考虑站用水源、站用电源、交通运输、土地用途等多种因素，重点解决站址的可行性问题，避免出现颠覆性因素。
（常规变电站投资2200~2400万，其中土建部分500万左右，线路投资70万/公里(轻冰)，110万/公里(重冰)。
）变电站选择应尽量避开基本农田，无法避让的应优先选用占地少的变电站技术方案。
1.1基本规定1.1."1工程所在地区经济社会发展规划及站址选择过程概述。
1.1."2根据系统要求，原则上应提出两个或两个以上可行的站址方案，如确实因各种难以克服的困难只能提供一个站址方案时，应提供充分的依据并作详细说明。
1.2站址区域概况1.2."1站址所在位置的省、市、县、乡镇、村落名称。
1.2."2站址地理状况描述:站址的自然地形、地貌、海拔高度、自然高差、植被、农作物种类及分布情况。
1.2."3站址土地使用状况:说明目前土地使用权，土地用途(建设用地、农用地、未利用地)，地区人均耕地情况。
1.2."4交通情况:说明站址附近公路、铁路、水路的现状和与站址位置关系，进所道路引接公路的名称、路况及等级。
1.2."5与城乡规划的关系及可利用的公共服务设施。
1.2."6矿产资源：站址区域矿产资源及开采情况，对站址安全稳定的影响。
1.2."7历史文物:文化遗址、地下文物、古墓等的描述。
1.2."8邻近设施：站址附近军事设施、通信电台、飞机场、导航台与变电站的相互影响；以及变电站对环境敏感目标(风景旅游区和各类保护区、医院、学校等)影响的描述。
1.3站址的拆迁赔偿情况应说明站址范围内己有设施和拆迁赔偿情况。
1."4出线条件按本工程最终规模出线回路数，规划出线走廊及排列秩序。
根据本工程近区出线条件，研究确定本期一次全部建设或部分建设变电站出口线路的必要性和具体长度。
Project Management︱102︱华东科技浅析四川藏区工浅析四川藏区工程管理现状及应对策略程管理现状及应对策略程管理现状及应对策略何魏平（国网四川省电力公司泸州电力公司，四川 泸州 646000）【摘 要】四川藏区已开展多项大型电力工程，已成为四川电网建设的重要区域，本文分析了藏区电力工程的环境和管理特点，分析其中存在的难点，根据自身工作总结提出藏区电网工程建设的管理策略。
【关键词】电网工程建设；藏区特点；工程管理；策略 引言川西北藏区是全国第二大藏区，也是国家“西电东送”的重要电源点和过境通道，为解决广大藏区的无电历史，国网四川公司开展了艰苦卓绝的“电亮藏区”之路，四川藏区75%的区域在海拔3000米以上，山高路陡，地理环境错综复杂，施工条件恶劣，为做好藏区电力工程，需要针对藏区的人文、环境特点，深入分析工程管理中的难点，采取有效措施，提升藏区工程建设的质量。
1 藏区工程环境特点1.1 地理环境特点（1）地质破碎地型落差大四川藏区是四川盆地西缘山地向青藏高原过渡地带，地貌以高原和高山峡谷为主，平均海拔在3000米以上，境内沟谷纵横、高山峻岭和无人区遍布，地形坡度一般在35°～65°，落差极大地质结构破碎，微地形特征明显，滑坡、泥石流等地质灾害频发，地质环境较为恶劣。
（2）气候恶劣生态环境脆弱四川藏区昼夜气温变化大，极端温差达60℃，平均温度较低，年平均温度在5℃左右，冬季更是大雪封山,存在低气压、低氧、大风等恶劣气候，微气候特点明显，大风、暴雪、暴雨等极端气候常有发生；环境极其脆弱，独特的高寒草甸、高寒草原及高寒森林广泛分布，一旦破坏很难恢复，环水保任务艰巨。
（3）交通运输困难四川藏区远离成都平原，交通基础设施落后，通行道路较少且需翻越多座海拔4000米以上雪山，塌方、泥石流等地质灾害频发，通行状况较差阻车、断路时有发生，物料运输困难。
线路施工现场二次转运远离公路，因山势陡峭、高寒缺氧运输较为困难，只能采用马帮及索道方式运输。
关于高海拔藏区 10kV 配电线路规划设计的探讨陈正强发布时间：2021-08-26T07:05:35.615Z 来源：《福光技术》2021年8期作者：陈正强[导读] 配电线路是电力传输期间的主要阶段，其决定了电力系统整体运行效果，结合甘孜藏区经济发展水平、自然环境、运行能力等客观因素。
国网四川省电力公司甘孜供电公司四川甘孜 626700摘要：配电线路是电力传输期间的主要阶段，其决定了电力系统整体运行效果，结合甘孜藏区经济发展水平、自然环境、运行能力等客观因素。
基于此，在高原高寒区域实施配网建设项目之前，需要重点考虑多项影响因素，而科学合理的对配电线路进行规划设计，既可以提升电力系统的安全性，同时还有利于将经济效益发挥到最大化。
本文主要从 10kV 中压配电线路规划以及设计等方面入手，提出了相关的要点。
关键词：10kV 配电线路；规划设计要点现阶段，伴随着社会经济水平的不断提高，社会生活各个环节获得了良好的发展，社会方面对于电力能源提出了极高的需求，同时也对于电力能源的依赖程度增高，以往传统的电力能源已经无法满足当代社会的要求，社会对于高质量电力能源的需求越来越大。
对于国家的电网系统而言，也必须在新时代背景下加以创新和改进，做出相应的变化, 引进新型技术, 全面提升电网系统的稳定性和高效性。
在电力企业生产规划工作开展期间，需要注重相关的实施要求, 在 10kV 配电线路规划设计中，全面改善和创新技术，合理的进行配电线路规划设计，以此增强配电线路在实际运用中的服务功能，确保电力系统安全运行，延伸配电线路的运行寿命更长。
供电公司务必加强 10kV 配电线路规划设计力度, 明确基本的设计要点, 制定完善的配电线路规划设计方案, 满足社会经济的发展要求, 为人们用电提供优质的服务。
文章中以甘孜藏区 10kV 配电线路规划设计遵循的基本原则为主，对于供电公司 10kV 配电线路规划设计现状进行了分析，提出了 10kV 配电线路规划设计要点。
高海拔地区配电站的特殊设计与应对策略在高海拔地区建设配电站有其特殊性和挑战性。
由于高海拔地区的特殊自然环境和气候条件，配电站的设计和运营需要考虑到诸多因素。
本文将探讨高海拔地区配电站的特殊设计要求，并提出相应的应对策略。
一、气候条件对配电站的设计影响高海拔地区的气候条件包括更低的气温、更高的风速以及更大的日温差等。
这些气候因素对配电站的设计和运行都带来了影响。
首先，低温会对电力设备的正常运行造成一定的困难。
例如，电池的性能在低温条件下会受到影响，容易损坏或失效。
因此，在设计高海拔地区配电站时，需要选用对低温环境能够适应的电池和其他设备。
其次，高风速是高海拔地区常见的气候现象之一。
风速的增加对于电线杆、变压器和其他设备的稳定性和安全性提出了更高的要求。
设计配电站时需要采用更加坚固耐用的材料，并确保设备与地基的牢固连接，以抵御强风的侵袭。
最后，高海拔地区的日温差往往比低海拔地区更大。
这意味着设备的温度变化更为剧烈，这对配电站的物理和电气性能都有挑战。
为了应对日温差，可以在设备设计中采用更好的散热系统，并选择能够适应温度变化的元器件。
二、供电稳定性和可靠性的保证在高海拔地区，供电稳定性和可靠性是建设配电站时需要重点考虑的问题。
首先，高海拔地区的地形复杂，存在着地震、雷击等自然灾害的风险。
因此，在配电站的选址和建设过程中，需要进行详尽的地质调查和灾害风险评估。
选择安全可靠的地点建造配电站，同时在设计和施工过程中要考虑到地震和雷击等风险的因素。
其次，供电可靠性对于高海拔地区的社会稳定和经济发展至关重要。
由于交通条件的限制和通讯资源的不足，故障排除和维修工作可能会受到一定的限制。
因此，在设计高海拔地区配电站时，应采用可靠性高、维修方便的设备，并建立完善的故障排除机制和保养计划。
三、新能源与节能技术的应用高海拔地区通常具有丰富的新能源资源，例如太阳能、风能等。
因此，在设计配电站时，应充分利用这些新能源资源，采用清洁能源发电技术，降低对传统能源的依赖，减少环境污染和能源消耗。
四川藏区变电站站址选择及工程设计特点
发表时间：2014-09-17T14:48:01.623Z 来源：《工程管理前沿》2014年第8期供稿作者：张国钦
[导读] 当邻近有军事、通信、飞机场以及易燃易爆等设施时，应根据有关规定，使变电站和邻近设施保持一定的距离。
张国钦
四川电力设计咨询有限责任公司（四川成都 610000）
【摘要】：根据四川藏区的地形、气候及民风、民俗,结合工程选址和工程设计的经验,论述变电站站址选择的要素和变电站设计的特点。
本文希望对同行有所帮助。
【关键词】：藏区；选址；设计；特点
1 引言
四川藏区是全国仅次于西藏的第二大藏区，包括甘孜州、阿坝州和凉山州木里县，幅员面积25万平方千米，占四川全省总面积的52%。
75%的区域在海拔3000米以上，地质环境复杂，但水电资源丰富，是国家“西电东送”的重要基地。
经过多年发展，藏区百姓生活水平有了明显提高。
由于历史原因，四川藏区电力发展滞后，无电地区比例较大。
“十二五”期间，国家电网公司将投资192.5亿元加强四川藏区电网建设，将着力破解制约藏区电网发展的水电送出、孤网运行、无电客户、供电薄弱、新甘石电网联网、香格里拉旅游区供电等六大问题，进一步加强电网结构，提高供电能力和可靠性。
而四川藏区自然地貌大部分是高山峡谷，区内高山林立，河流深切，山高坡陡，可利用的土地较少，各项工程建设竟相集中于有利的地域,竟相争用有限的建筑地段,由此加剧了其间的相互矛盾和干扰,给选站和建站造成困难。
本文就在四川藏区选站的一些经验作一些探讨。
根据四川藏区气候具有干、雨季分明、夏短冬长、日照充足、气温较低、日温差较大等高原大陆性气候共同特征，探讨了变电站的设计特点和经验。
2站址选择要素
2.1 贯彻国家的方针、政策，保护农田
要按土地管理法和规程的要求，贯彻坚持“节约和合理使用土地”的基本国策，藏区人民耕地面积较少，赖以生存的土地资源极为有限，因此尽量利用荒地、劣地，不占基本农田。
2.2 要复核当地的规划发展
特别是2008年5.12大地震后，规划会发生较大变化，比如镇江关220kV变电站的杨家坝站址2007年选址时符合规划要求，由于地震之后工程暂停，2009年再去复核时杨家坝站址已经规划为居民安置点，需另行选址，所以复核工作非常重要。
2.3 注意站址防洪问题
金沙江、雅砻江、大渡河、岷江纵贯全境，在其干流和主流规划了众多水电站，因此必须准确收集水电站的资料，确定洪水位标高，为站址选择提供依据。
2.4 要有适宜的地形地貌
高山地区不能选高处，主要是交通运输存在较大困难，也不能选半山腰中，主要是有滚石、塌方等地质灾害，高山地区选台地或者河滩。
例如汶川220kV变电站就选在岷江右岸的一个台地上，色尔古500kV变电站选址黑水河左岸的一个台地上，马尔康500kV变电站选在梭磨河右岸斜坡台地上，镇江关220kV变电站选在热务曲河左岸的平滩上，沙坝220kV变电站选在杂谷脑河右岸的平滩上，但是选在河滩的站址一定要注意防洪和水土保持问题，要计算好洪水位标高，要有切实可行的防洪和水保措施。
2.5 注意对邻近设施的影响
当邻近有军事、通信、飞机场以及易燃易爆等设施时，应根据有关规定，使变电站和邻近设施保持一定的距离，并取得与相关单位的有关协议。
例如红原220kV变电站邻近有正在建设的红原机场，就取得了民航部门的协议，满足端净空、侧净空和导航台的要求同意选址。
2.6 站址近区满足出线条件
选址选线同时进行, 选择出线方便的站址，拟定站址至少在1km 内应结合城乡总规规划好出线走廊的宽度, 统一安排好终端塔的位置,走廊尽量集中布置。
例如甘孜220kV变电站预选的打场站址就是由于周围民房密集，出线困难而淘汰。
2.7 高度重视藏区民风、民俗
宗教祭祀场所较多，站址和线路通道应避开“神山”、“神水”等场所，站址千万不能占用，以免发生民族宗教冲突，以致工程建设受阻。
2.8 全面收集资料
对备选站址附近的占地情况、拆迁民房、通信线、电力线、坟墓、乡道、站外备用电源、给排水等都要收集。
要取得政府部门和有关单位同意建站的协议，如规划、国土、文物、环保、林业、旅游、水利、军事、供电、铁路、公路等，在水电开发的地方还要考虑移民问题等，以免出现颠覆性的问题。
3 工程设计特点
藏区海拔较高，可用土地资源少，温差大、日照强度高、紫外线强度高、全年平均温度低，年有效施工时间较短，设计主要从施工工期，以及给安装、运行、检修创造良好的工作环境作设计优化。
以“新甘石 ”联网工程为例，对甘孜220kV变电站的设计特点总结如下：
3.1 尊重藏区民风、民俗，建设“藏区和谐民生工程”
（1）站址选择合理，站址位于甘孜县斯俄乡斯俄二村，甘孜站作为甘孜州北部县供电的枢纽站，站址地处负荷中心，场地开阔，平坦，站址周围无居民区及民族宗教祭祀场所，站址未占用基本农田。
（2）设计人员按照藏区建筑风格设计甘孜220千伏变电站主要建筑物，为了体现当地藏区建筑设计风格，设计通过在本工程建筑物外墙表面考虑了简约大方的藏区图案，确保当地建筑环境的和谐统一。
3.2 考虑气候因素，合理选择新材料、新工艺，建设“全寿命周期经济节能工程”
（1）本站处于3400m高海拔的地理环境，考虑到温差大、日照强度高、紫外线强度高、全年平均温度低等诸多因素，为了尽量减少对GIS密封套件的影响，为给安装、运行、检修创造良好的工作环境，本站220千伏、110千伏配电装置采用户内GIS设备,35kV采用SF6充气
柜户内布置。
（2）甘孜220千伏站是四川海拔最高220千伏变电站（海拔3400米），设计人员提出将油池和管道埋置在冻土深度以下，并对管道采用橡塑保温层的一系列措施，攻克了变电站防低温、冻土等方面的难题。
（3）甘孜220kV变电站位于高寒地区，昼夜温差大，设计对主要建筑物墙体、屋面均采用岩面夹心彩钢板，门窗采用中空双层玻璃，减少室内外热能交换，达到了节能环保目的。
3.3 缩短施工工期，最大程度减小对自然环境的影响，建设“生态环保型工程”
（1）甘孜220千伏变电站是四川首座全钢结构变电站，该设计方案便于施工，可节约土建施工工期达30%以上，为工程按期建成提供了有力保障。
（2）甘孜220kV变电站站内外土石方按挖填平衡方案设计，不外弃土，有效防止了水土流失，同时避免了外弃土对当地环境影响，建设和谐工程。
（3）甘孜220kV变电站全站围墙、室外电缆沟及主要建筑物均采用工厂化制作，既提高了制作工艺，又减少了现场制作对周边环境造成的影响。
3.4 实现技术突破，采用新技术
由于甘孜220kV变电站提前建设，其中新都桥I间隔临时接入220kV榆林~西地“T”接点，甘孜变、西地变、榆林变采用三端光差保护和三端故障测距装置，这在四川省内首次采用。
4 结束语
藏区具有高海拔、重冰区、多雷区、缺氧、严寒、大风及强辐射、生态条件弱等特点。
设计应当最大程度减小对自然环境的影响，建设“生态环保型工程”；尊重藏区的民风、民俗，站址选择完全避让“神山、神水”等民族宗教祭祀场所，建设“藏区和谐民生工程”；合理的确定高海拔的各项设计参数；充分考虑“高海拔、高寒、低气压”的缺氧环境对施工人员的生命安全，有效缩短施工工期，合理处理施工外部环境，充分发挥设计龙头的作用。
参考文献：
[1]崔建业;王瑞.全寿命周期管理理念在变电站站址选择及竖向布置中的应用[J].科技情报开发与经济，2010（12）：26-27
[2]张硕.配电网变电站选址定容优化规划[J].北京：华北电力大学，2012
[3]刘巍;章健.变电站站址优化方法的研究[J].郑州轻工业学院学报，2003（02）：14-15。
