排油注氮说明书(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--技术文件排油注氮智能防护系统使用说明书（适用范围：油浸式变压器）磐龙安全系统设备有限公司PAVLN INC.PAVLN 排油注氮智能防护系统已通过国家固定灭火系统和耐火构件质量监督检验中心的型式检验。

已通过国家电网公司自动化设备电磁兼容实验室的检测检验。

PAVLN 排油注氮智能防护系统采用全球最先进的Self-Safe TM 自主安全保护技术12项 专利专有技术 19项 电磁兼容测试16项 电气继电器性能测试 46项 电工电子产品可靠性测试我们承诺：PAVLN 是全球最安全可靠的排油注氮系统，值得您的信赖！始于1977， 30年来，我们始终致力于防灾安全技术，从未改变！申明在这份简短的手册中，所包含的信息主要是对产品及使用的描述，而不是法律意义上必须保证的特性。

我们虽尽力确保本手册信息准确、可靠，但不能涵盖所有的具体应用或预期的所有要求。

由于产品及技术的进步，产品技术指标和规格的变化恕不另行通知。

如需要更多或更新的资料，请与长沙磐龙安全系统设备有限公司联络。

只要在引用时说明作者和来源，这份出版物的部份内容是可以复制的，不需特别许可。

长沙磐龙安全系统设备有限公司保留对本手册的解释权。

安全保护系统能否长期稳定地运行，取决于产品可靠的质量、规范的安装、全面的调试、定期的测试以及适时的维护，缺一不可。

美国Security Industry Association（安全工业协会）的告示摘录安全报警系统是高度可靠的，但并不能在任何条件下都能工作。

没有提供生命和财产的完整保护的安全系统。

安装报警系统并不是替代保险，所有用户应有适当级别的生命财产保险，具有报警系统可以得到较低的保险费率。

安全报警系统不工作的通常原因是：没有定期对系统进行测试；没有合格的专业人员对系统进行服务和维修。

安全与环保电源不符合要求、接地不可靠，可能会造成设备损坏、人员伤害！不规范的施工、布线可能会造成系统工作不正常、人员受伤害！建筑物不按有关要求进行防雷、避雷保护，可能会因雷击造成设备损坏或人员伤害！未在本公司技术人员指导下拆卸部件、更改接线，可能会造成设备损坏或人员伤害！提示:本产品已获多项专利，仿冒必究！版本：2008年5月目录1 引言 ............................................................................................................ 错误!未定义书签。

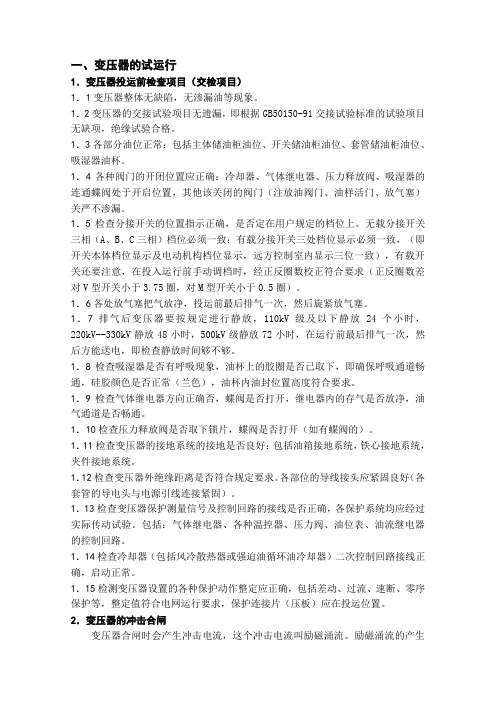

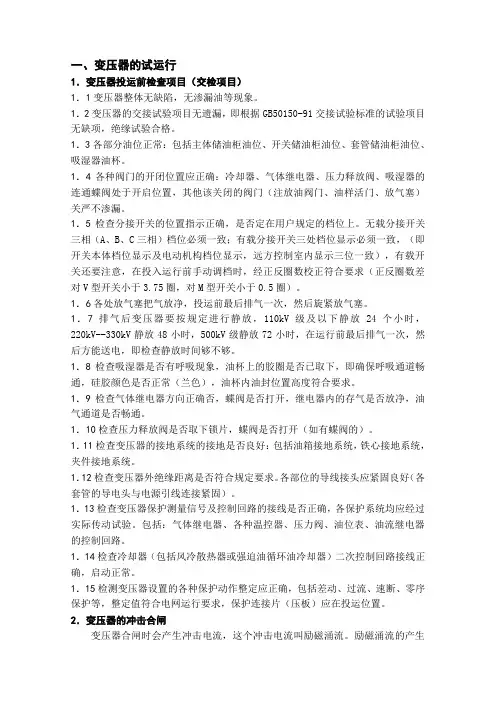

一、变压器的试运行1．变压器投运前检查项目（交检项目）1．1变压器整体无缺陷，无渗漏油等现象。

1．2变压器的交接试验项目无遗漏，即根据GB50150-91交接试验标准的试验项目无缺项，绝缘试验合格。

1．3各部分油位正常：包括主体储油柜油位、开关储油柜油位、套管储油柜油位、吸湿器油杯。

1．4各种阀门的开闭位置应正确：冷却器、气体继电器、压力释放阀、吸湿器的连通蝶阀处于开启位置，其他该关闭的阀门（注放油阀门、油样活门、放气塞）关严不渗漏。

1．5检查分接开关的位置指示正确，是否定在用户规定的档位上。

无载分接开关三相（A、B、C三相）档位必须一致；有载分接开关三处档位显示必须一致，（即开关本体档位显示及电动机构档位显示，远方控制室内显示三位一致），有载开关还要注意，在投入运行前手动调档时，经正反圈数校正符合要求（正反圈数差对V型开关小于3.75圈，对M型开关小于0.5圈）。

1．6各处放气塞把气放净，投运前最后排气一次，然后旋紧放气塞。

1．7排气后变压器要按规定进行静放，110kV级及以下静放24个小时，220kV--330kV静放48小时，500kV级静放72小时，在运行前最后排气一次，然后方能送电，即检查静放时间够不够。

1．8检查吸湿器是否有呼吸现象，油杯上的胶圈是否已取下，即确保呼吸通道畅通，硅胶颜色是否正常（兰色），油杯内油封位置高度符合要求。

1．9检查气体继电器方向正确否，蝶阀是否打开，继电器内的存气是否放净，油气通道是否畅通。

1．10检查压力释放阀是否取下锁片，蝶阀是否打开（如有蝶阀的）。

1．11检查变压器的接地系统的接地是否良好：包括油箱接地系统，铁心接地系统，夹件接地系统。

1．12检查变压器外绝缘距离是否符合规定要求。

各部位的导线接头应紧固良好（各套管的导电头与电源引线连接紧固）。

1．13检查变压器保护测量信号及控制回路的接线是否正确，各保护系统均应经过实际传动试验。

包括：气体继电器、各种温控器、压力阀、油位表、油流继电器的控制回路。

变压器排油充氮灭火电力油浸变压器消防的灭火介质和系统型式较多。

通常采用水喷雾灭火系统，中低压细水雾灭火系统，合成泡沫灭火系统等，但他们均是当变压器发生火灾后才动作的灭火设施，做不到“预防为主”，而排油注氮装置是一种“预防为主、防消结合”的消防设施。

目前排油充氮灭火已成为替代其他灭火设施的重要手段。

nM/倬做电尊=0=0= 关用■排油充氮灭火工作原理当控制装置同时接收到火灾探测器和重瓦斯双重报警信号后，控制装置将驱动排油阀打开，将变压器本体上层高温、易燃烧的油迅速排除，释放压力，降低油位防止燃油溢出，同时油枕的油通过安装在其下部的控流阀进行截止，从而防止“火上浇油”的现象。

排油阀开启并延时一段时间后，控制装置驱动充氮阀开启，氮气瓶的氮气经过减压装置减压后注入变压器本体，搅动、翻滚变压器本体的油，将变压器底部温度较低的油与上层温度较高的油进行混合，从而降低变压器油的温度至闪点以下，同时氮气覆盖油面，降低氧气浓度，使油面的明火在60s迅速熄灭。

之后氮气被连续注入油箱至少30min以上，使变压器充分冷却，防止复燃。

220kV绿洲变变压器排油充氮灭火系统调试方案一、排油----注氮灭火装置调试：1. 上电操作：1）控制屏总电源供电：检查测量控制屏两路输入电源均为DC220V 无误后，打开标有1#电源投入和2#电源投入指示灯的面板，将两个标有额定电流为20A的断路器合上，电源指示灯亮（先合上哪个断路器，对应的电源指示灯亮；两路电源输入互为备用，一路电源断电后另一路电源白动切换后供电，对应的电源指示灯亮）。

2）信号回路供电：打开信号指示灯的面板，将标有额定电流为6A的断路器合上，信号回路供电完成。

2. 转换开关操作：1）系统电源升关说明：将系统电源升关打到退出的位置，信号回路供电切断，系统为退出状态，系统退出信号指示灯亮；打到投入的位置，信号回路供电正常，系统投入信号指示灯亮。

2）方式选择升关说明：将方式选择升关打到“白动”位置，此时系统处在白动操作状态，手动启动按钮无效，当变压器探测器和重瓦斯继电器和变压器跳闸同时出现报警状态或油箱过压和重瓦斯继电器和变压器跳闸同时出现报警状态，系统白动排油，延时3~30S （可调节控制屏时间继电器控制）后注氮；当方式选择升关打到手动位置时，系统需要按手动启动按钮完成排油注氮功能，白动功能无效，既此时如当变压器探测器和重瓦斯继电器和油箱过压和变压器跳闸出现报警状态，系统不会进行白动排油注氮。

以下提供变压器的充氮排油标准：
变压器充氮压力选择在0.1MPa到0.15MPa之间比较适宜。

注氮孔应均匀对称布置在变压器两侧距变压器油箱底部100mm 处，并应配备DN25的焊接注氮管。

注氮孔的数量应根据油浸变压器的储油量确定，并宜符合表3.2.3的规定。

变压器运输时考虑到运输重量和公路的承受能力，一般情况下都是在出厂时候充入99.99%高纯氮气或者干燥空气进入运输，考虑到运输路程时间、环境温度导致的热涨冷缩和本体自身能承受压力值等综合因数，运输时充进本体的气体压力一般加到约0.025Mpa左右，然后静止一段时间观察是否存在渗漏，在运输过程或者排气注油前，如发现压力在0位时，须立刻充入合格气体保存（最低要求：本体内部保持“正压”运输和排气注油前）。

以上信息仅供参考，具体标准可能因设备型号、使用环境等因素而有所不同。

在实际操作中，应遵循相关行业标准和规范，确保变压器的安全运行。

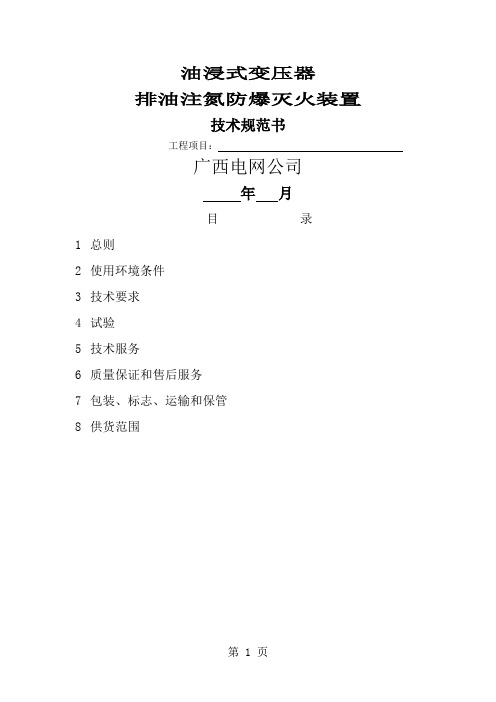

油浸式变压器排油注氮防爆灭火装置技术规范书工程项目：广西电网公司年月目录1总则2使用环境条件3技术要求4试验5技术服务6质量保证和售后服务7包装、标志、运输和保管8供货范围1 总则1.1本设备技术规范书适用于油浸式变压器排油注氮防爆灭火装置（以下简称“装置”），它提出了该装置的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的装置完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本装置技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下：GB 1094.1～5 电力变压器GB 4208 外壳防护等级﹙IP代码﹚﹙IEC 529：1989﹚GB 50116 火灾自动报警系统设计规范GB 50150 电气装置安装工程电气设备交接试验标准GB 50229 火力发电厂与变电所设计防火规范GB/T 2900.1 电工术语基本术语﹙IEC 60050﹚GB/T 7251.1～5 低压成套开关设备和控制设备GB/T 14048.1 低压开关设备和控制设备总则 eqv IEC 60947-1:2019GB/T 2900.15 电工术语变压器、互感器、调压器和电抗器IEC 62041 电力变压器、电源装置、电抗器和类似产品电磁兼容性要求CECS 187：2019 油浸变压器排油注氮装置技术规程GB 8923-1988涂装前钢材表面锈蚀等级和除锈等级ISO 12944-2019色漆和清漆－防护涂料体系对钢结构的防腐蚀保护GB/T17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3 电磁兼容试验和测量技术射频电磁场抗扰度试验GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6 电磁兼容试验和测量技术射频场感应的传导抗扰度GB/T17626.7 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.8 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626.12 电磁兼容试验和测量技术振荡波抗扰度试验上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

技术文件排油注氮智能防护系统使用说明书（适用范围：油浸式变压器）磐龙安全系统设备有限公司PAVLN INC.始于1977，30年来，我们始终致力于防灾安全技术，从未改变！PAVLN排油注氮智能防护系统已通过国家固定灭火系统和耐火构件质量监督检验中心的型式检验。

已通过国家电网公司自动化设备电磁兼容实验室的检测检验。

PAVLN排油注氮智能防护系统采用全球最先进的Self-Safe TM自主安全保护技术12项专利专有技术19项电磁兼容测试16项电气继电器性能测试46项电工电子产品可靠性测试我们承诺：PAVLN是全球最安全可靠的排油注氮系统，值得您的信赖！申明在这份简短的手册中，所包含的信息主要是对产品及使用的描述，而不是法律意义上必须保证的特性。

我们虽尽力确保本手册信息准确、可靠，但不能涵盖所有的具体应用或预期的所有要求。

由于产品及技术的进步，产品技术指标和规格的变化恕不另行通知。

如需要更多或更新的资料，请与长沙磐龙安全系统设备有限公司联络。

只要在引用时说明作者和来源，这份出版物的部份内容是可以复制的，不需特别许可。

长沙磐龙安全系统设备有限公司保留对本手册的解释权。

安全保护系统能否长期稳定地运行，取决于产品可靠的质量、规范的安装、全面的调试、定期的测试以及适时的维护，缺一不可。

美国Security Industry Association（安全工业协会）的告示摘录安全报警系统是高度可靠的，但并不能在任何条件下都能工作。

没有提供生命和财产的完整保护的安全系统。

安装报警系统并不是替代保险，所有用户应有适当级别的生命财产保险，具有报警系统可以得到较低的保险费率。

安全报警系统不工作的通常原因是：没有定期对系统进行测试；没有合格的专业人员对系统进行服务和维修。

安全与环保电源不符合要求、接地不可靠，可能会造成设备损坏、人员伤害！不规范的施工、布线可能会造成系统工作不正常、人员受伤害！建筑物不按有关要求进行防雷、避雷保护，可能会因雷击造成设备损坏或人员伤害！未在本公司技术人员指导下拆卸部件、更改接线，可能会造成设备损坏或人员伤害！提示:本产品已获多项专利，仿冒必究！版本：V5.52008年5月目录1 引言 (4)2 认证及标准 (4)3 系统组件 (4)3.1 断流阀 (4)3.2 消防柜 (4)3.3 智能复合火灾探测器 (6)3.4 控制柜 (6)4 系统安装 (7)4.1 基础准备 (7)4.2 消防柜的安装 (8)4.3 断流阀的安装 (8)4.4 管路安装 (9)4.5 火灾探测器的安装 (11)4.6 线缆的安装 (12)4.7 控制柜的安装 (12)5 调试及验收 (12)5.1 调试 (12)5.2 验收 (12)5.3 投运 (13)6 维护和保养 (13)6.1 系统日常维护 (13)6.2 系统故障及排除方法 (13)6.3 灭火后的恢复 (14)1引言本文件规定了PAVLN油浸式变压器排油注氮防爆防火灭火装置的安装、调试、使用和维修方法。

目录1概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 2装置适用范围及性能特点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2 3装置工作条件┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 4装置的结构特征、各部件安装位置及主要功能┄┄┄┄┄┄┄┄┄3 5装置的工作原理及主要技术参数┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 6安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄6 7调试和投运┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 8例行维护试验┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12 9附图及附件目录┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄161.概述油浸式变压器（以下简称：变压器）总是存在着发生火灾的危险。

由于短路、过电压等引起的变压器内部电弧使油品电离并分解出多种可燃气体，并使油箱内压迅速升高，当此压力超过油箱所能承受极限时，油箱薄弱处就会破裂，导致氧气进入与可燃气体混合，一旦遇明火或一定能量的电火花即刻爆炸起火，造成重大火灾事故。

DBM型变压器充氮灭火装置（以下简称：本装置），是针对上述变压器火灾事故的特征而开发生产的消防装置。

为能使用户正确使用本装置，根据该装置的主要功能、特性及实际使用状况，详细编写了安装使用说明书，作为用户和设计院在设计、安装、使用与维护时参照，务请详细阅读．．．．．．。

2.装置适用范围及性能特点2.1适用范围(1)新建电厂及变电站所使用的，容量超过10MVA以上的油浸变压器（包括单相变压器、组合变压器和三相一体式变压器）；(2)符合上述容量参数的在用变压器改造；(3)各种类似的充油电力设备，如电抗器等。

2.2性能特点(1)集火灾探测、报警、灭火系统于一身，装置启动后可立即灭火 ，防止火灾蔓延及复燃；(2)缩小火灾的损失范围（避免了水或含水介质对变压器造成的二次损坏）；(3)火灾时排去变压器顶部部分热油，同时切断油枕油路，防止“火上浇油”；(4)占地面积少，土建工作量小，结构紧凑，易于设计、选址及安装；(5)无需水源，不受地理条件限制，不污染环境；(6)既可用于室内，也可用于室外；(7)所使用介质价廉易补充采购。

BPZM-BDM-II型变压器排油注氮灭火装置说明书河北博为电气有限公司1.系统简介油浸电力变压器总是存在着发生火灾的危险。

无论是电力变压器铁芯产生的持续高温，还是由于短路、过电压等的内部电弧产生的高能放电引起的突发性短暂高温，只要能使变压器油的温度大于400℃，就会分解出各种可燃气体，变压器内部压力增大，一旦由于变压器内部超压造成其自身薄弱部位(如变压器瓷套管、器身焊缝、防爆口等处)破成裂口，使变压器油及产生的可燃气体一起从裂口中喷出，喷出的变压器油及可燃气体的混合物在与空气接触摩擦后，就产生火焰起火甚至爆炸，造成重大损失。

国家有关标准规定大型变压器必须配置灭火装置；另外数量众多的油浸变压器在工业、民用建筑群中应用，或许多容量较小，却处于经济发展的中心位置和政治、军事、交通有关的地域需要重点保护，也应配置灭火装置；在无人值守的变电站，对消防系统的要求也越来越高。

针对变压器故障的特点，我公司研制了BPZM-BDM-II变压器灭火装置。

排油注氮灭火装置（以下简称装置）是专门用于油浸变压器防护和灭火的一种新装置，弥补了当前水喷雾灭火系统及其他灭火系统不能预防火灾的不足。

装置具有防爆、防火、灭火的功能。

即为防止火灾危险的产生而开发的成套灭火装置。

此系列灭火装置不适用于变压器油箱外部和分接开关箱内部火源的灭火。

2．装置的特点与优点：2．1以防为主，消防结合。

限制内部故障引起火灾的损坏范围，可以有效的防止变压器破裂所产生的火灾；一旦着火，动作后可以立即灭火，灭火时间短，减少变压器火灾造成的损失。

2．2不用水或泡沫等灭火介质，免除了消防排水设计和相关设施，结构紧凑，易于安装，不受水源等地理环境限制，不会冻冰，阻塞。

2．3 属环保产品，该设备不对环境和变压器本身造成任何污染。

2．4 造价低，运行管理简单、维护方便，连续自动监视。

2．5 装置设计特殊机械结构，具有强的防震防误动能力。

3．产品概述3.1系统结构BPZM-BDM-II型排油注氮变压器灭火装置（图1），包括控制部分（图6）和灭火部分。
