塑性混凝土在围堰防渗墙中的运用

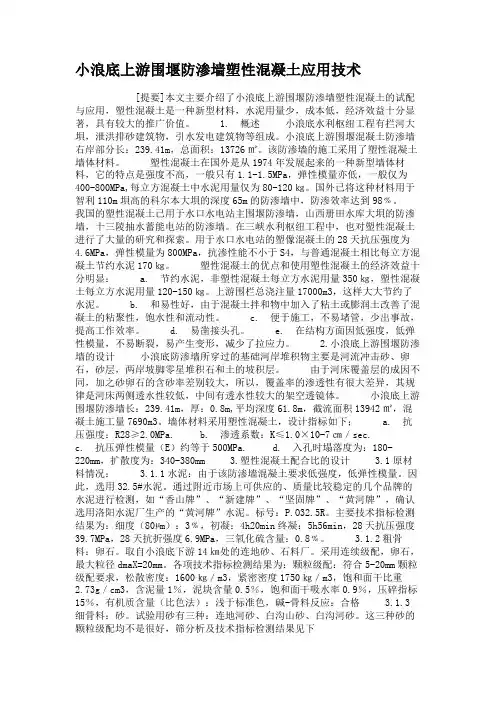

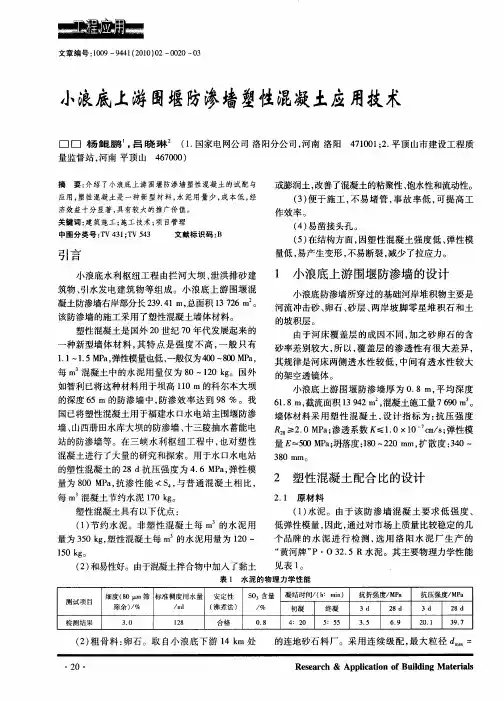

小浪底上游围堰防渗墙塑性混凝土应用技术[提要]本文主要介绍了小浪底上游围堰防渗墙塑性混凝土的试配与应用，塑性混凝土是一种新型材料，水泥用量少，成本低，经济效益十分显著，具有较大的推广价值。

1. 概述小浪底水利枢纽工程有拦河大垻，泄洪排砂建筑物，引水发电建筑物等组成。

小浪底上游围堰混凝土防渗墙右岸部分长：239.41m，总面积：13726㎡。

该防渗墙的施工采用了塑性混凝土墙体材料。

塑性混凝土在国外是从1974年发展起来的一种新型墙体材料，它的特点是强度不高，一般只有1.1-1.5MPa，弹性模量亦低，一般仅为400-800MPa,每立方混凝土中水泥用量仅为80-120㎏。

国外已将这种材料用于智利110m垻高的科尔本大垻的深度65m的防渗墙中，防渗效率达到98﹪。

我国的塑性混凝土已用于水口水电站主围堰防渗墙，山西册田水库大垻的防渗墙，十三陵抽水蓄能电站的防渗墙。

在三峡水利枢纽工程中，也对塑性混凝土进行了大量的研究和探索。

用于水口水电站的塑像混凝土的28天抗压强度为4.6MPa，弹性模量为800MPa，抗渗性能不小于S4，与普通混凝土相比每立方混凝土节约水泥170㎏。

塑性混凝土的优点和使用塑性混凝土的经济效益十分明显： a. 节约水泥，非塑性混凝土每立方水泥用量350㎏，塑性混凝土每立方水泥用量120-150㎏。

上游围栏总浇注量17000m3，这样大大节约了水泥。

b. 和易性好，由于混凝土拌和物中加入了粘土或膨润土改善了混凝土的粘聚性，饱水性和流动性。

c. 便于施工，不易堵管，少出事故，提高工作效率。

d. 易凿接头孔。

e. 在结构方面因低强度，低弹性模量，不易断裂，易产生变形，减少了拉应力。

2.小浪底上游围堰防渗墙的设计小浪底防渗墙所穿过的基础河岸堆积物主要是河流冲击砂、卵石，砂层，两岸坡脚零星堆积石和土的坡积层。

由于河床覆盖层的成因不同，加之砂卵石的含砂率差别较大，所以，覆盖率的渗透性有很大差异，其规律是河床两侧透水性较低，中间有透水性较大的架空透镜体。

水利水电工程中塑性混凝土防渗墙施工工艺及应用摘要：塑性混凝土防渗墙广泛应用于我国的水利水电工程，如大坝加固、水库除险、围堰施工等。

与普通混凝土防渗墙相比，塑性混凝土防渗墙弹性模量和强度较低，抗变形能力较强，减少了周边沉降对墙体的破坏，且具有较强的防渗能力，还能减少水泥用量，降低工程造价，施工过程更为简易。

关键词：水利水电工程; 塑性混凝土; 防渗墙; 施工工艺; 应用;塑性混凝土防渗墙作为一种新型的防渗技术，在国内外水利水电工程中得到了广泛应用。

文章以该技术为研究对象，首先阐述其基本组成及性能特点，并对其具体施工流程及工艺要点展开探讨，随后总结其在水利水电工程中的应用效果，如围堰工程、坝基施工、水库加固除险等，最后提出施工过程质量控制措施，旨在提升该技术的应用水平。

1 材料组成及性能1.1 材料组成胶凝材料的选择是塑性混凝土与普通混凝土的主要区别。

在塑性混凝土生产中加入膨润土、黏土、粉煤灰和外加剂，可改善性能。

塑性混凝土的水泥主要采用复合硅酸盐水泥和矿渣硅酸盐水泥等。

细骨料选用石英含量较高的光滑圆河砂或细度模数为2.4～2.8的人工砂。

粗骨料最大粒径不大于40mm，一级骨料最大粒径为20～31.5mm。

可根据实际情况适当选择粉煤灰，一般采用二级以上粉煤灰。

如果水泥或混凝土的强度比大，也可以使用重粉煤灰。

一般选用2级以上的膨润土，黏土的黏粒含量大于50%。

1.2 性能（1）工作性能。

为了提高塑性混凝土的可塑性，在其生产过程中适当减少水泥用量，加入黏土、膨润土等胶凝材料，提高其和易性和流动性。

塑性混凝土可在泵送过程中自找平、自密实，以保证硬化塑性混凝土的质量和性能符合设计和规范要求，避免混凝土出现分层、离析、蜂窝、麻面和不密实现象，从而影响水利水电工程的建设和质量。

（2）弹性模量。

塑性混凝土防渗墙在实际工程中受到各种力的作用，弹性模量代表混凝土受力时的变形能力。

在塑性混凝土中掺入黏土和膨润土会大大降低其弹性模量，在各种力的作用下具有很强的变形能力，避免了防渗墙内部应力过大而引起的墙体过度变形，影响工程质量。

浅谈塑性混凝土防渗墙在水利水电工程中的应用作者：王鑫来源：《经营者》 2019年第2期王鑫摘要在水利水电工程中，塑性混凝土防渗墙也发挥着重要作用，在一些围堰，老坝中广泛使用塑性混凝土防渗墙。

本文通过对塑性混凝土的价值分析，在实际的施工过程中具体应用到塑性混凝土防渗墙的具体操作过程提出改进和创新的步骤。

关键词塑性混凝土防渗墙水利水电工程一、塑性混凝土防渗墙的现状塑性混凝土墙是一种来自意大利的基础土木工程应用技术，在现在的全球土木工程建设过程中应用广泛，并且得到一定的好评。

随着工程建设的不断发展，塑性混凝土防渗墙开始被很多工程所接受，在水利水电工程中也开始使用塑性混凝土防渗墙，在水利水电工程中，塑性混凝土防渗墙在土石坝等土木工程，由于塑性混凝土良好的品质，开始应用于众多大型工程中，并且具有的可靠性，稳定性也是使用其的重要原因。

塑性混凝土的材质不同于传统的混凝土材质，添加了众多材质，比如黏土这种稳定性良好的材质。

并且塑性混凝土的稳定性是远远高于传统的混凝土的防渗能力。

这种材质合成的塑性混凝土是比普通混凝土具有更优秀的品质，塑性混凝土的弹性模量是通过原材料的比例来进行定型。

因此具有很大的灵活性，有助于有效地降低防渗墙在荷载作用下的应力-应变关系，因此减少墙体裂开的可能，在一个就是塑性混凝土防渗墙需要的水泥相比传统的防渗墙少，因此降低了相关的原料成本却提高了防渗墙的品质。

［1］二、塑性混凝土的设计步骤（一）墙体的设计塑性混凝土防渗墙是比传统的刚性混凝土防渗墙的性能强的，很大一部分的原因是因为塑性混凝土防渗墙的墙体设计具有很大的抗压能力。

并且塑性混凝土具有良好的抗震能力，这些能力都与混凝土的墙体设计有关系，在设计塑性混凝土墙体结构时，大致的设计思路是与刚性混凝土防渗墙一致，需要对墙体的厚度，墙体与土石连接方式节能型确定，另外墙体应具有一定能力的抗震能力，然后在实际操作中可以发现塑性混凝土的防渗墙的渗透破坏的能力是和墙体的水力梯度有关系，在设计墙体的厚度时，要保证墙体的最大水梯度要小于强能够承受的水力梯度，在现在的墙体设计过程中，普遍将墙体的厚度设置为50～60之间，为的是满足以上的条件。

水利水电工程中塑性混凝土防渗墙施工工艺及应用实践发布时间：2021-10-26T05:22:28.066Z 来源：《科学与技术》2021年6月16期作者：胡耘1胡一波2李红3[导读] 水利水电工程建设过程中对生态资源保护提出了更高要求胡耘1胡一波2李红31.湖北省汉江兴隆水利枢纽管理局湖北潜江 4331002、3.湖北省漳河工程管理局湖北荆门448000摘要：水利水电工程建设过程中对生态资源保护提出了更高要求，而在工程具体建设期间，塑性混凝土防渗墙施工技术的应用，可以提高水电工程质量，实现对生态环境合理保护。

塑性混凝土是一种水泥用量比较低，但掺加比较多的膨润土、黏土等材料的大流动性混凝土，它具有低强度、抗渗性能好、低弹性模量和大应变等特性。

本文将对塑性混凝土防渗墙施工工艺及其在水利水电工程中的应用进行系统阐述，以便为相关的研究工作开展提供参考依据，最大限度地降低防渗墙施工问题发生的概率，避免影响水利水电工程应用质量。

关键词：水利水电；塑性混凝土；防渗墙；施工工艺；应用实践引言水电工程指的是水工水利设施、水工建筑、输电站等各种不同类型的大规模建筑工程，水电工程在具体应用时发挥的作用就是通过人工方式对水资源和水能进行合理调控，发挥水资源的作用。

水利水电工程是一项重要民生基础工程，其会对我国经济发展，人们的生活质量，农业发展等都会造成直接影响，为了确保水电工程作用能够得到合理发挥，要注重对防水渗透技术的具体应用，而塑性混凝土防渗墙施工技术的应用是确保水电工程稳定运行的保障，可见，做好相关内容的探讨意义重大。

1水利水电工程中塑性混凝土防渗墙施工概述水利工程建设质量与国民切身利益相关，因此，水利工程施工质量和水利建筑在正常运行时的安全性必须要有保障，除了可以达到正常使用要求外，还要做到即使是在恶劣天气状况下也能够正常运行发挥作用。

对于水利工程建设项目的质量负责人来说，做好施工过程的质量监控、最终交付高质量工程是其重要工作任务。

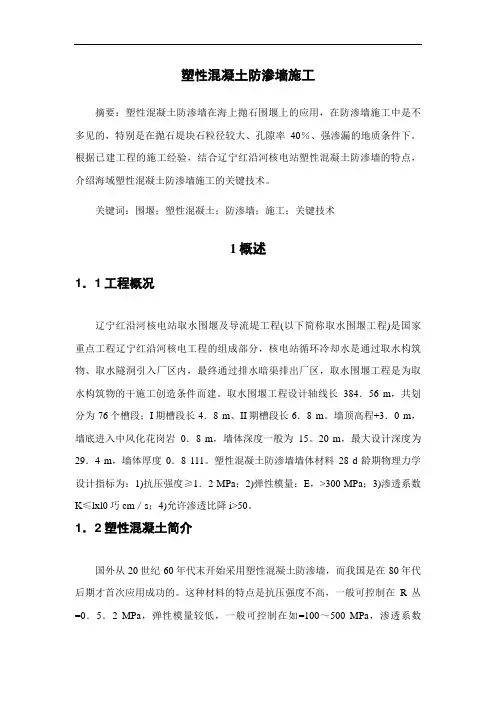

塑性混凝土防渗墙施工摘要：塑性混凝土防渗墙在海上抛石围堰上的应用，在防渗墙施工中是不多见的，特别是在抛石堤块石粒径较大、孔隙率40％、强渗漏的地质条件下。

根据已建工程的施工经验，结合辽宁红沿河核电站塑性混凝土防渗墙的特点，介绍海域塑性混凝土防渗墙施工的关键技术。

关键词：围堰；塑性混凝土；防渗墙；施工；关键技术1概述1．1工程概况辽宁红沿河核电站取水围堰及导流堤工程(以下简称取水围堰工程)是国家重点工程辽宁红沿河核电工程的组成部分，核电站循环冷却水是通过取水构筑物、取水隧洞引入厂区内，最终通过排水暗渠排出厂区，取水围堰工程是为取水构筑物的干施工创造条件而建。

取水围堰工程设计轴线长384．56 m，共划分为76个槽段；I期槽段长4．8 m、II期槽段长6．8 m。

墙顶高程+3．0 m，墙底进入中风化花岗岩0．8 m，墙体深度一般为15。

20 m，最大设计深度为29．4 m，墙体厚度0．8 111。

塑性混凝土防渗墙墙体材料28 d龄期物理力学设计指标为：1)抗压强度≥1．2 MPa；2)弹性模量：E，>300 MPa；3)渗透系数K≤lxl0巧cm／s；4)允许渗透比降i>50。

1．2塑性混凝土简介国外从20世纪60年代末开始采用塑性混凝土防渗墙，而我国是在80年代后期才首次应用成功的。

这种材料的特点是抗压强度不高，一般可控制在R丛=0．5．2 MPa，弹性模量较低，一般可控制在如=100～500 MPa，渗透系数K=I×10‘6—1×10-7 cm／so塑性混凝土具有初始弹模低、抗渗性能良好等特点，能有效改善防渗墙的结构应力条件。

不但能提高工程的安全性和耐久性，而且可节约水泥和钢材，并能大幅降低工程造价。

40多年来，我国防渗墙技术不断发展，在各项水利水电工程塑性混凝土的强度和弹性模量，提高混凝土防渗能力，塑性混凝土中膨润土掺量控制在胶凝材料总量的40％～60％，砂率控制在50％一70％并掺加减水成份的外加剂。

1引言对于水利工程来说,堤基防渗施工是其重点组成部分,其施工质量直接影响整个水利工程的质量与运营安全。

相较于普通混凝土或黏土混凝土防渗墙,塑性混凝土防渗墙优势突出,具有弹性模量小、适应性强及经济性好等优势,在建筑领域得到了广泛的应用。

随着科学技术的发展,塑性混凝土防渗墙在水利工程的堤基防渗施工中也得到了良好的推广。

为保证施工质量,充分发挥塑性混凝土防渗墙的优势,就必须加强对其施工工艺的研究,对施工重难点进行系统分析,并提出相应的质量控制措施。

2工程概况某水利枢纽由挡水建筑物、泄水建筑物、泵站电站建筑物和过鱼建筑物等组成,主要建筑物级别为1级,次要建筑物为2级,临时建筑物为5级。

水库正常蓄水位为450m ,相应库容2.21亿m 3。

工程二期下游土石围堰堰顶高程428.5m ,堰顶宽度10m ,堰顶长度155m ,二期上下游土石围堰防渗形式采用60cm 厚塑性混凝土防渗墙。

3导墙及施工平台根据施工方案,导墙采用底宽1.5m 、槽口宽0.9m 、高1.2m 、厚0.45m 的C25钢筋混凝土结构,为背向双倒“L ”形。

在导墙下游侧修筑排水沟和沉淀池,在导墙上游侧建造钻机移动平台。

为保证钻机平台稳定性,应先对场地碾压密实,再铺设级配碎石形成垫层,垫层厚度为20cm ,最后在垫层上敷设方木和轻轨。

做好准备工作,严格按照工程规范进行地质复勘,沿设计好的混凝土防渗墙轴线钻设先导孔。

先导孔孔径为70~110mm ,间距为50~100m ,注意先导孔孔位误差最大允许范围不得大于10cm ,偏斜率不得大于1%。

采用XY -2地质钻机,配合使用合金钻头,回转钻进,注意钻机钻速不得超过200r/min 。

如若是在地下水以下的软土地层实施钻进作业,则需要采用干法钻进,回钻进施工效果不佳。

如若是在饱和地层中开展钻孔作业,则要运用膨润土泥浆护壁。

分析钻孔取芯要求,并编录芯样,结合地质勘探资料以及现场施工条件,评估防渗墙槽位的【作者简介】冯展平（1987~），男，浙江杭州人，高级工程师，从事水利工程土建建设研究。

水利工程施工中塑性砼防渗墙施工技术的应用方法发布时间：2023-03-28T05:53:12.922Z 来源：《建筑创作》2023年1月1期作者：刘双[导读] 在水利工程施工中，塑性砼防渗墙施工是较重要的结构之一。

塑性砼防渗墙结构施工技术在水利工程中应用具备很多优势，结合这些情况，本文重点对水利工程施工中塑性砼防渗墙施工技术应用方法进行了深入的分析，首先对砼防渗墙施工技术应用特点进行了阐述，刘双滨州市水利建筑安装工程处摘要：在水利工程施工中，塑性砼防渗墙施工是较重要的结构之一。

塑性砼防渗墙结构施工技术在水利工程中应用具备很多优势，结合这些情况，本文重点对水利工程施工中塑性砼防渗墙施工技术应用方法进行了深入的分析，首先对砼防渗墙施工技术应用特点进行了阐述，之后对塑性砼防渗墙施工技术具体应用进行了深入的分析，望可以为水利工程建设效果与防渗墙功效的有效发挥提供一定的参考和帮助。

关键词：水利工程施工；塑性砼防渗墙；施工技术应用在当前的建筑业中，塑性砼防渗墙是常用的防渗结构。

从结构的特点来分析，其具有良好的柔性和抗渗性，弹性模量并不高，对大变形环境也较适合。

因此此类结构在地震区能够发挥较突出的优势。

但是在水利工程建设中，因为渗漏问题一旦出现将会导致形成较严重的负面影响，所以，技术人员需对塑性砼加大研究力度，基于此保证水利工程稳定性和安全性。

1.水利工程施工中塑性砼防渗墙应用特点从制作流程上来分析，塑性砼材料主要是由砂、水泥、黏土等材料经过拌制凝固后而形成的。

若想提升混凝土应用效果，可加入适量的膨润土或是其他外加剂，这样混凝土的使用会具有超强的应变能力，对墙体应力状态优化非常有利。

从使用情况上来分析，逆性混凝土应用优势体现在以下几方面：①弹性模量低。

相比于普通类型的混凝土项，塑性砼初期弹性模量非常低，而且施工中可以采用人工来调整弹性模量。

②弹性模量稳定。

外界围压对弹性模量并不会产生太大的影响。

而且在围压不断增强情况下，墙体结构本身强度也会随之不断增高，这对于提升墙体防渗性是非常有利的，另一方面，还可保证后期使用稳定性。

塑性混凝土在防渗墙施工中的应用摘要：通过对已建工程的施工总结，介绍了塑性混凝土防渗墙施工技术的特点和对质量的控制，通过质量检查表明，墙体整体均匀，致密性好，达到设计防渗效果。

关键词：塑性混凝土配合比质量控制1、概述1.1工程概况张家口市某水库副坝混凝土防渗墙位于大坝右岸，全长300m，防渗墙墙体厚度0.6m，最大造孔深度51.6m，墙体深入基岩2m，地层以卵石为主，局部夹壤土透镜体；设计要求高程▽1040.0~1020.0范围内采用塑性混凝土，高程▽1020.0以下为C10常规水下混凝土浇筑。

该段防渗墙主要目的是对大坝右岸底砾石层进行防渗处理。

1.2塑性混凝土简介塑性混凝土是一种掺有大量粘土或膨润土的新型墙体材料，对普通防渗墙的墙体物理特性进行了很大改性，塑性混凝土具有弹性模量低、极限应变大、对周围土体的适应性强、和易性能好、凝结时间较长、在施工中不易发生堵管的优点，同时具有成本低、成墙质量高、成墙整体性好、厚度均匀连续、质量可靠、防渗效果好、耐久性好等优点，是一种很好的防身墙体材料。

2、塑性混凝土配合比的选择2.1塑性混凝土的原材料水泥：采用PO42.5普通硅酸盐水泥，其物理性能和化学成份符合国家标准GB175-2007的技术要求，并有较多的富余强度。

砂、石骨料：细骨料采用当地生产的天然中砂；粗骨料采用当地生产的机制碎石，粒径5-20mm。

膨润土为商品膨润土。

外加剂：选用某生产厂家的高效引气缓凝减水剂，外加剂外观为淡黄色粉状，性能指标符合GB8076-2008标准。

2.2配合比试验确定施工配合比委托中国基础局有限公司试验室进行了塑性混凝土配合比研究，塑性混凝土配合比的设计原则是：寻找各种材料组分最经济的组合，使塑性混凝土的各项指标达到设计要求，试验结果见表1，混凝土塑性物理力学指标见表2。

在塑性混凝土生产前，按基本配合比进行了现场试拌，混凝土拌合物和易性良好，通过现场检测，坍落度为180～220mm，扩散度为340～370mm，符合设计指标要求，满足施工需要。

下水库进出水口围堰塑性混凝土防渗墙的应用【摘要】山东潍坊抽水蓄能电站工程—下水库进出水口围堰，采用土石围堰于坝轴线增设塑性混凝土防渗墙的方式，对围堰上下游及堰基进行了防渗处理，成功解决了下水库出水口围堰地基岩层结构较松散、渗透力较强的问题，并采用冲击钻处置了施工中遇到的大块孤石、漂石，整体取得了良好的效果。

【关键词】嵩山水库下水库土石围堰塑性混凝土防渗墙施工1工程概况1.1围堰保护对象概况嵩山水库位于弥河支流-五井石河上游，临朐县西南部五井镇暖水河村西南0.5公里处。

下水库进/出水口布置于嵩山水库右坝头南侧150m处，距离水库上游侧的沟河村约200m。

进/出水口采用岸边侧式，两个进/出水口整体并列布置，规格尺寸相同，其中心线方位角为NW290.02°，中心线间距46m，出口面总宽度81.5m，采用钢筋混凝土结构。

1.2围堰处地质概况下水库进/出水口施工围堰长度为496.08m。

围堰地基土主要由淤泥质土、含碎石黏土、碎石混合土及全风化砂土组成。

其中，淤泥质土层厚度约2~4m，土质较均匀，结构松散，软塑，压缩性强，力学性质差，该层地基土承载力建议值为30~50kPa。

含碎石黏土层厚度约5~13m，碎石含量约15~30%，碎石分布不均，黏土为低液限粉质黏土，结构松散，具中等压缩性，力学性质较差。

2塑性混凝土墙的技术指标2.1塑性混凝土墙技术指标（1）槽段连接采用“接头管法”，塑性混凝土墙墙体厚度为0.8m；（2）墙体入基岩深度为1.0m;（3）墙体材料为三级膨润土混凝土；（4）墙体渗透系数K<2.8×10-4cm/s；（5）墙体混凝土抗渗等级≥W8。

2.2混凝土原材料技术指标1)水泥：水泥强度等级P.O42.5；2)骨料：粗骨料一级配，砂子细度模数为2.68-3.00；3）粘土：粘粒含量大于45%，塑性指数≥20；4）水：使用水泵自水库取水。

3 塑性混凝土墙在土石围堰中的施工工艺围堰填筑完成后，进行防渗墙施工，采用塑性混凝土墙，防渗墙按照槽段、跳槽施工，防渗墙最高为46m，墙体厚度为0.8m，主要起防渗作用，具体施工工艺如下：（1）施工前进行钻孔开槽实验。

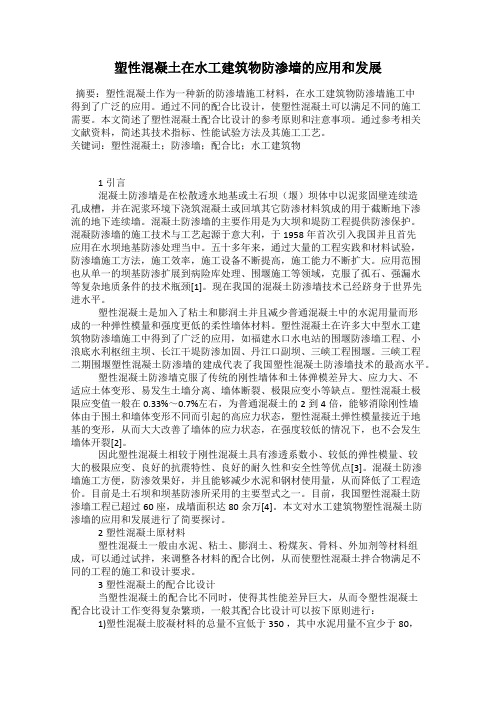

塑性混凝土在水工建筑物防渗墙的应用和发展摘要：塑性混凝土作为一种新的防渗墙施工材料，在水工建筑物防渗墙施工中得到了广泛的应用。

通过不同的配合比设计，使塑性混凝土可以满足不同的施工需要。

本文简述了塑性混凝土配合比设计的参考原则和注意事项。

通过参考相关文献资料，简述其技术指标、性能试验方法及其施工工艺。

关键词：塑性混凝土；防渗墙；配合比；水工建筑物1引言混凝土防渗墙是在松散透水地基或土石坝（堰）坝体中以泥浆固壁连续造孔成槽，并在泥浆环境下浇筑混凝土或回填其它防渗材料筑成的用于截断地下渗流的地下连续墙。

混凝土防渗墙的主要作用是为大坝和堤防工程提供防渗保护。

混凝防渗墙的施工技术与工艺起源于意大利，于1958年首次引入我国并且首先应用在水坝地基防渗处理当中。

五十多年来，通过大量的工程实践和材料试验，防渗墙施工方法，施工效率，施工设备不断提高，施工能力不断扩大。

应用范围也从单一的坝基防渗扩展到病险库处理、围堰施工等领域，克服了孤石、强漏水等复杂地质条件的技术瓶颈[1]。

现在我国的混凝土防渗墙技术已经跻身于世界先进水平。

塑性混凝土是加入了粘土和膨润土并且减少普通混凝土中的水泥用量而形成的一种弹性模量和强度更低的柔性墙体材料。

塑性混凝土在许多大中型水工建筑物防渗墙施工中得到了广泛的应用，如福建水口水电站的围堰防渗墙工程、小浪底水利枢纽主坝、长江干堤防渗加固、丹江口副坝、三峡工程围堰。

三峡工程二期围堰塑性混凝土防渗墙的建成代表了我国塑性混凝土防渗墙技术的最高水平。

塑性混凝土防渗墙克服了传统的刚性墙体和土体弹模差异大、应力大、不适应土体变形、易发生土墙分离、墙体断裂、极限应变小等缺点。

塑性混凝土极限应变值一般在0.33%～0.7%左右，为普通混凝土的2到4倍，能够消除刚性墙体由于围土和墙体变形不同而引起的高应力状态，塑性混凝土弹性模量接近于地基的变形，从而大大改善了墙体的应力状态，在强度较低的情况下，也不会发生墙体开裂[2]。

浅谈“抓取法”塑性砼防渗墙在纵向围堰中的应用塑性砼防渗墙中掺杂了大量粘土和少量膨润土，使得水泥用量大大缩减，在提高砼拌合物的和易性的同时，节约了工程成本。

由于其开挖方便、防渗效果好，近年来在水库排险加固、堤岸防渗工程中得以普遍应用。

本文以塑性砼防渗墙在江西石虎塘航电枢纽一期纵向围堰防渗工程中的应用为例，展示了该施工工艺的具体做法。

标签：抓取法；塑性砼防渗墙；施工技术【文献标识码】A1、工程概况赣洲至湖口河段从上至下规划为6个梯级，江西石虎塘航电枢纽处于其中第三梯级，临近泰和县城下游石虎塘村和吉安井冈山大桥。

石虎塘航电枢纽工程的主体为航运，同时也包括发电、灌溉及其综合运用。

其一期纵向围堰中的右岸土石坝段（即右岸土坝段及右岸下游土坝段）均采用“抓取法”塑性砼防渗墙进行防渗挡水。

右岸土坝塑性砼防渗墙总长144.8m。

右岸下游土坝塑性砼防渗墙长198.2m，防渗墙型式为地下连续墙，墙厚0.4m，墙深9m～19m。

建筑物坝基岩体为泥质粉砂岩K225、粉砂质泥岩K2z4，其弱风化基岩顶板高程35.27m～4g.17m，平均40.91m。

混凝土建筑物选用q≤5Lu，高程为18m～40m的弱风化的岩层作为相对隔水层。

2、施工工艺“抓取法”塑性砼防渗墙施工工艺：施工准备→建造导向→开槽→清槽→砼导管下设→泥浆下砼浇筑。

2.1施工准备遵循利于施工、便于管理、安全、经济、充分利用资源的原则，以现有道路为主，临时便道为辅。

以φ75mm钢管作为供水主管，在各施工部位根据实际情况焊接供水支管与主管相连，利用赣江江水架设抽水泵集中供水。

遇特殊施工部位或供水量不够、水压较小时采用潜水泵、管道泵进行调节。

架设从项目部前250KV A变压器→施工部位总电源箱→各设备电器控制柜的供电线路。

在施工现场布置固壁泥浆站和水泥浆液制供浆站。

泥浆站内采用石棉瓦搭设膨润土贮存仓库，站内设置2台TIP-400高速制浆机拌制粘土浆液，配置2台NL70-14-5.5型泥浆泵进行泥浆输送。

塑性混凝土防渗墙在某港口围堰工程中的应用摘要：介绍塑性混凝土防渗墙在围堰防渗工程中的应用，为其他需要进行干地施工的类似工程的防渗、止水提供参考。

关键词：塑性混凝土；破坏比降；渗透系数abstract: this paper introduced the plastic concrete diaphragm wall cofferdam works, and other needs of the dry land construction of similar projects impermeable sealing to provide a reference.key words: plastic concrete; damage than down; permeability coefficient中图分类号：tu753.62 文献标识码：a文章编号：2095-2104（2012）工程概述某港口工程的拟建码头、港池等水工建筑物位于泻湖内，泻湖为内陆湖，湖面宽广，泻湖原地面高程为-1.0~0m，目前尚未与外海沟通，设计港池底高程为-16.0m。

由于港池规划区域岩面较高（约-6.0m）,若采用水下疏浚的方法对港池进行开挖，炸礁量大，工程造价高且对环境保护不利，因此拟对港池范围内的土石方进行干地开挖。

为确保干地施工，需沿规划港池周边修建临时围堰并施打防渗墙进行止水。

工程地质地质条件工程所在区域的岩石主要为花岗岩片麻岩，强风化时呈坚硬土状，风化强烈，裂隙发育。

中风化时致密坚硬，强度高。

覆盖层自上而下主要为素填土、淤泥、细砂、中砂、粗砂等，中密到密实，密实高。

水文条件工程区地下水类型以孔隙水为主，其次为基岩风化裂隙水。

孔隙水主要赋存于砂土层和粘性土层中，由泻湖湖水补给，水量丰富。

基岩风化裂隙水主要分布在强风化岩带，由湖水和外海水补给。

工程地质条件分析覆盖层中的砂层渗系数大、透水性强。

泻湖外即为外海，设计高水约为+2.5m，干地施工土方开挖时要求地下水位降低至开挖面以下至少0.5m，即港池内地下水位最深需降低至-16.5m，最大水头差达19m。

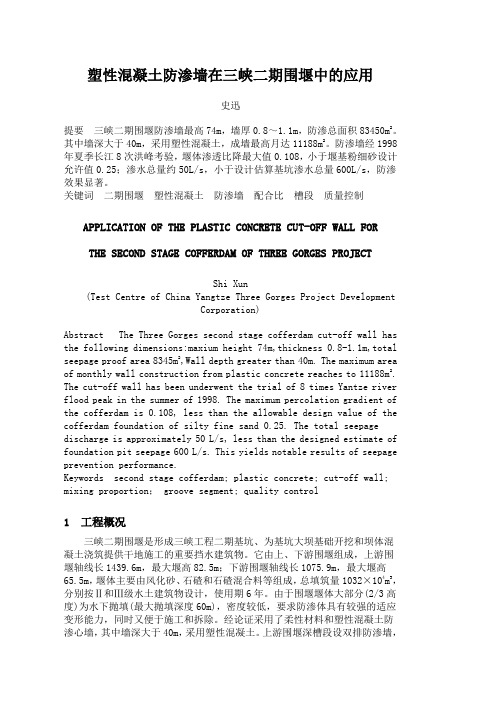

塑性混凝土防渗墙在三峡二期围堰中的应用史迅提要三峡二期围堰防渗墙最高74m，墙厚0.8～1.1m，防渗总面积83450m2。

其中墙深大于40m，采用塑性混凝土，成墙最高月达11188m2。

防渗墙经1998年夏季长江8次洪峰考验，堰体渗透比降最大值0.108，小于堰基粉细砂设计允许值0.25；渗水总量约50L/s，小于设计估算基坑渗水总量600L/s，防渗效果显著。

关键词二期围堰塑性混凝土防渗墙配合比槽段质量控制APPLICATION OF THE PLASTIC CONCRETE CUT-OFF WALL FORTHE SECOND STAGE COFFERDAM OF THREE GORGES PROJECTShi Xun(Test Centre of China Yangtze Three Gorges Project DevelopmentCorporation)Abstract The Three Gorges second stage cofferdam cut-off wall has the following dimensions:maxium height 74m,thickness 0.8-1.1m,total seepage proof area 8345m2,Wall depth greater than 40m. The maximum area of monthly wall construction from plastic concrete reaches to 11188m2. The cut-off wall has been underwent the trial of 8 times Yantze river flood peak in the summer of 1998. The maximum percolation gradient of the cofferdam is 0.108, less than the allowable design value of the cofferdam foundation of silty fine sand 0.25. The total seepage discharge is approximately 50 L/s, less than the designed estimate of foundation pit seepage 600 L/s. This yields notable results of seepage prevention performance.Keywords second stage cofferdam; plastic concrete; cut-off wall; mixing proportion； groove segment; quality control1 工程概况三峡二期围堰是形成三峡工程二期基坑、为基坑大坝基础开挖和坝体混凝土浇筑提供干地施工的重要挡水建筑物。

水利工程施工中塑性砼防渗墙施工技术的应用发布时间：2023-01-15T10:20:44.458Z 来源：《科技新时代》2022年16期作者：李鹏飞[导读] 水利工程防渗施工至关重要，李鹏飞漯河市召陵区河道养护中心河南漯河 462000摘要：水利工程防渗施工至关重要，直接关系到水利工程的整体建设质量，塑性砼防渗墙表现出优异防渗性能，同时又有着施工便捷、造价较低的优势，使得其在水利工程中的应用较为普遍，但同时也在施工技术方面提出了较高的要求，如何合理的对塑性砼防渗墙施工技术进行运用，以更好的保障塑性砼防渗墙防渗效果，提高水利工程质量，成了当前塑性砼防渗墙施工中所面临的一个重要问题。

本文以此为出发点，就水利工程中塑性砼防渗墙施工技术的应用展开分析，以期能够为相关人员提供一定的参考价值。

关键词：水利工程；塑性砼防渗墙；施工技术渗漏问题是水利工程施工中所面临的一个重要问题，若是不能对其进行解决，将势必会在后期引起水体渗漏的情况，影响到水利工程基本效益的实现。

塑性砼防渗墙具有良好的防渗效果，在水利工程中的应用较为普遍，但就目前水利工程施工实际来看，塑性砼防渗墙施工技术表现出一定的复杂性，其具体应用依旧存在一定的问题，尤其是在细节方面，存在一定的控制不到位情况，对塑性砼防渗墙防渗效果的实现形成了制约作用，因此就塑性砼防渗墙施工技术在水利工程中的应用展开讨论，是非常有必要的。

1.塑性砼防渗墙概述塑性砼指的是以较低的水泥用量，并通过粘土、膨润土的大量添加，所获得的一种流动性较强的混凝土，有着大应变和低强度的特性，同时还具备较低的弹性模量，属于一种极佳的柔性材料。

塑性砼在防渗方面有着极为良好的性能，同时在施工方面又能够兼备低造价、作业便捷的优势，使得其在水利工程防渗墙中的应用极为常见[1]。

而通过对塑性砼的应用实践分析可以得知，塑性砼的极限应变值处于0.33%-0.7%之间，相较于普通混凝土的0.08%-0.3%而言，塑性砼防渗墙能够在适应土体变化方面，具备极强的优势，能够促使墙体应力不断优化，即便是保持较低的强度，也不会发生裂缝等问题，有利于充分保障水利工程的防渗性能。

塑性混凝土防渗墙施工工艺采用防渗墙防渗，施工简便，工程量小，受地形条件制约小，除用于土石坝、水闸地基防渗外，还用于病险土石坝加固和防渗处理。

在施工导流围堰中常用防渗墙做为地基和坝体的防渗措施。

一、准备工作1、修建导向槽。

导向槽布置在拟建防渗墙墙顶的槽形建筑物，主要作用:一是导正和控制防渗墙的方向和范围；二是锁定槽口，防止塌孔事故；三是导向槽顶兼做停放机械设备的施工平台，宽18——25米，导向槽比防渗墙宽0.2米，平台为混凝土浇筑运输创造良好施工条件，导向槽两侧或一侧设置排渣槽，排放弃渣。

为满足上述要求，导向槽必须修筑牢固、结实。

导向槽形式有木结构导向槽、钢木结构导向槽，工程上使用混凝土导向槽较多，在粘性土层内修筑的防渗墙还有用灰拌土做导向槽的。

导向槽工作平台高程确定考虑以下几个因素：1）为保证施工机械正常工作，要高出地下水位2米以上。

2）开挖的废渣、弃浆、脏水等不能倒流入槽中3）槽中需先注入0.6—2米深的粘土泥浆，才能进行开挖。

综合以上因素施工平台应高出地面1.5—2米。

1)用泥将压力平衡地层土压力，开钻前在导向槽中注入泥浆，用泥浆起液体支撑作用。

23便于除渣，提高钻头工作效率，延长钻头使用寿命。

2、泥浆生产制备。

泥浆生产设施包括土料库、搅拌站和储浆池50%，塑性指数＞20%，含砂量＜1%，SiO2/AL2O3=3—4，粘土由人力车、皮带机想搅拌站供料，搅拌站主要是双轴卧式泥浆搅拌机，有进料口、进水口和泥浆出口组成。

搅拌机容积2—4m³，转速80—120r/min，一盘40—60min，要根据工程规模选择搅拌机数量，泥浆比重 1.15—1.3吨/m³，粘度18—30秒，含砂量≤10%，用泥浆泵向现场泵送泥浆。

3、钻孔机械安装。

目前常用是CZ系列冲击式钻机，有CZ22型(冲程1000-350mm和CZ30型(冲程1000-500mm)，每分钟冲击分40、45、50次三档，开孔直径分别为＞711mm，和1016mm，用于开重1300-2500公斤，靠钻头自重进行钻孔，适用于风化岩层、坚实土层和低标号混凝土。
