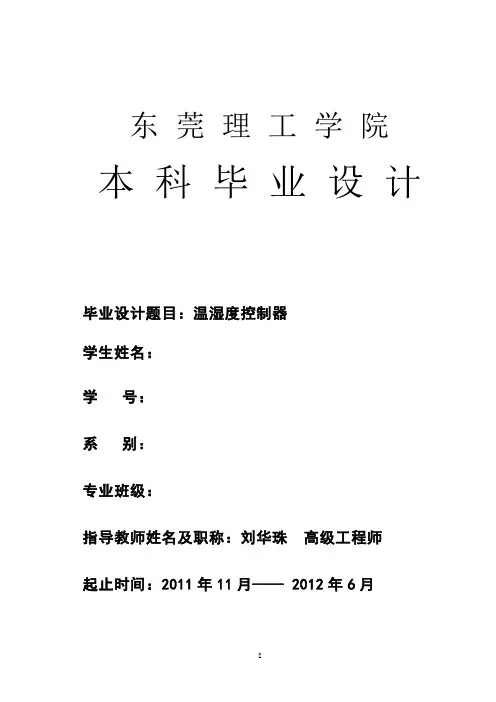

东莞理工学院本科毕业设计毕业设计题目：温湿度控制器学生姓名：学号：系别：专业班级：指导教师姓名及职称：刘华珠高级工程师起止时间：2011年11月—— 2012年6月摘要本论文介绍了一种以单片机STC12C5A60S2为主要控制器件，以PT100，SHT15分别为温，湿度传感器。
本设计主要包括硬件电路的设计和系统软件的设计。
硬件电路主要包括控制器，测温湿控制电路和显示电路等。
控制器用带有AD转换的单片机，温度传感器PT100，湿度传感器采用SHT15，显示电路采用1个8位共阴极LED数码管，用锁存器是显示效果更好。
测温湿控制电路由温湿度传感器和预置温湿度值比较报警电路组成，当实际测量温湿度值大于预置温湿度值时，发出报警信号（发光二极管点亮）而且使外电路驱动（继电器动作）。
软件部分主要包括主程序，测温湿度子程序，显示子程序和按键子程序等。
本次设计采用的SHT15湿度传感器包括一个电容式聚合体测湿元件和一个能隙式测温元件，并与一个14位的A/D器以及串行接口电路在同一芯片上实现无缝链接，从而具有超快响应，抗干扰能力强，性价比高等优点。
而且PT100在要求的范围内线性度很好。
关键词：温度测量, 湿度测量，温度算法，PT100，SHT15ABSTRACTThis paper presents a new design of digital thermometers and hygrometer. It includes a main control device-microcontroller STC12C5A60S2 and a temperature and humidity sensor. This design includes hardware and system software .The hardware design includes a main controller circuit, Temperature and Humidity measurement and control circuits and show circuit. Main controller uses SCM STC12C5A60S2，temperature sensor uses PT100，and humidity sensor uses SHT15，Show circuit is a total of eight circuits using digital LED of the Altogether. Driver show circuit uses atches (74573). Temperature and Humidity control circuit includes the temperature and humidity sensor and preset temperature and humidity values compared alarm circuit. When the actual measurement of temperature or humidity values is greater than the preset temperature or humidity values, the alarm signal (Light emitting diode is lit) is sent. And output circuit will be sent(Relay action) .The major software includes the main routines, temperature and humidity routines, show routines and digital-to-analog routines.The humidity sensor (SHT15) in this design includes a capacitive polymer sensing element for power consumption makes it the ultimate choice for even relative humidity and a band gap temperature sensor. Both the most demanding applications are seamlessly coupled to a 14bit analog to digital converter with a 14 and the A / D, as well as serial interface circuits in the same chip on the realization of a Gap link to a super-fast response, anti-interference capability and cost-effective advantages.And PT100 within the required range linearity is very good.The design of digital thermometers and hygrometer with STC12C5A60S2 and PT100 and SHT15, not only has a simple external circuit, but also has a high-precision measurement.KEY WORDS: temperature measurement, humidity measurements, PT100，SHT15目录前言 (1)一设计任务要求和温湿度计的发展史 (1)1.1 设计任务及要求 (1)1.2 设计温湿度计的依据和意义 (1)1.3 温度计的发展史 (2)1.4 湿度计的由来 (3)1.5 露点意义 (3)二设计任务分析及方案论证 (4)2.1 设计总体方案及方案论证 (4)2.2 元器件的选择 (5)2.2.1 主控制器芯片 (5)2.2.2 温湿度传感器 (7)2.2.3 驱动显示电路 (8)2.3 温湿度测量的方法及分析 (9)三硬件电路的设计 (10)3.1 主控制电路和测温湿控制电路 (10)3.2 驱动显示电路 (12)四软件设计及分析 (13)4.1 SHT15传输时序和指令集]7[与测温模块 (13)4.1.1通讯复位时序 (13)4.1.2启动传输时序 (14)4.1.3 数据传输和指令集 (14)4.1.4湿度的测量时序 (15)4.1.5 输出转换为物理量 (15)4.1.6 SHT15的DC特性 (17)4.2 程序流程图 (19)4.3 程序的设计 (20)4.3.1 SHT15的初始化程序 (20)4.3.2 毕业设计.c是主函数，做了温度的算法 (26)4.3.3 AD转换子程序 (35)4.3.4 LED显示子程序 (36)4.3.5 软件在硬件上的调试分析 (45)结论 (46)参考文献 (47)致谢 (48)附录 (48)引言温度与湿度与人们的生活息息相关。
摘要温湿度是一种最基本的环境参数，温湿度的测量方法和装置对现在的生活、生产具有重要的意义。
此温湿度测量系统是基于单线式温度传感器DS18B20、电容式湿度传感器、单片机STC89C52 对温度湿度分别测量并通过液晶显示屏1602经行显示。
温度传感器DS18B20是单线式，体积超小，硬件开消超低，抗干扰能力强，精度高，附加功能强的理想单片机温度传感器，可实时根据指令给出温度数据，可读性高。
其结构简单、经济实用、清洗效果好,具有很高的实用价值。
本系统具有可读性高，稳定性高，反应速度快，测量值准确的特点。
关键词：单片机，温温度，DS18B20，传感器，液晶显示器AbstractTemperature and humidity is one of the most basic environmental parameters. Temperature and humidity measurement methods and devices has the vital significance on present life. The temperature and humidity measurement system is based on singleline type temperature sensor DS18B20, capacitive moisture sensorSCM STC89C52 for temperature humidity measurement and respectively by LCD display. The line 1602 Temperature sensor DS18B20 is singleline type, volume super-small, hardware KaiXiao ultra-low, strong anti-jamming capability, high precision, additional features strong ideal single-chip microcomputer temperature sensor, real-time temperature data, depending on the directive given readable. This system has a readable, high stability, reaction speed, measured values exact characteristic.Key words： microcontroller,temperature and humidity,DS18B20, sensor,LCD目录第1章绪论 (1)第2章设计方案 (2)2.1 计算机、电子技术发展概述 (2)2.2 系统主要单元的选择与论证 (3)2.2.1 单片机控制模块的选择论证 (3)2.2.2 温度湿度检测模块的选择与论证 (3)2.2.3 显示模块的选择与论证 (4)2.3 主要器件选取与系统方框图 (4)2.3.1 温度传感器的选取 (4)2.3.2 湿度传感器的选取 (6)2.3.3 总体方案设计 (6)第3章设计原理 (8)3.1 DS18B20简介 (8)3.1.1 概述 (8)3.1.2 详细说明 (9)3.2 HS1101简介 (19)3.2.1 概述 (19)3.2.2 HS1101工作原理 (19)第4章系统设计 (21)4.1 系统组成 (21)4.1.1 温度测量传感部分 (21)4.1.2 湿度测量传感部分 (22)4.1.3 控制部分 (22)4.1.4 蜂鸣器电路原理 (22)4.1.5 显示部分 (22)4.1.6 电源部分 (22)4.2 软件流程图 (23)4.3 系统总的程序设计 (26)4.3.1 读取温度数据子程序的设计 (26)4.3.2 数据比较程序的设计 (26)4.3.3 数据设置程序的设计 (27)第5章结论 (28)第6章参考文献 (36)第7章致谢 ........................................................................... 错误!未定义书签。
摘要DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品有极高的可靠性与卓越的长期稳定性。
传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
8051单片机是常用于控制的芯片，在智能仪器仪表、工业检测控制、机电一体化等方面取得了令人瞩目的成果，用其作为温湿度控制系统的实力也很多。
使用8051单片机能够实现温湿度全程的自动控制，而且8051单片机易于学习掌握，性价比高。
使用8051型单片机设计温湿度控制系统，可以即时精确的反应温室内的温度以及适度的变化。
完成诸如升温到特定的温度、降温到特定的温度。
在温度上下限范围内保持恒温等多种控制方式，在湿度控制方面也是如此。
将此系统应用到温室当中无疑为植被生长提供了更加适宜的环境。
对于大棚种植和花圃、花卉栽培，必须在某些特定环境安装温湿度装置对其进行监控。
本系统可以及时、精确的反映室内的温度以及湿度的变化，能够满足温湿度的控制要求。
关键词： 8051 DHT11 复合传感器性价比极高ABSTRACTDHT11 digital temperature and humidity sensors is a section contains the already calibration digital signal output humidity composite sensor. It used special digital module collection technology and humidity sensor technology to ensure product has high reliability and excellent long-term stability. Sensors including a resistive feeling wet components and a NTC (temperature measuring element, and with a high-performance 8-bit microcontroller connections. So the product has excellent quality, super fast response, strong anti-jamming capability, and cost-effective extremely high yield.8051 is commonly used in the control chip, smart instrumentation, industrial inspection control, mechatronics achieved impressive results, also a lot of its strength as the temperature and humidity control system. Able to achieve automatic control of temperature and humidity throughout 8051, the 8051 is easy to learn and master the high cost-effective.Use a 8051-type microcontroller design temperature and humidity control system for, instant accurate reaction greenhouse temperature and moderate changes. Complete, such as the temperature was raised to a specific temperature, cooled to a specific temperature. Maintain constant temperature and other control in the upper and lower temperature range, humidity control is also true. The application of this system to the greenhouse which undoubtedly provides a more suitable environment for vegetation growth. For greenhouse cultivation and flower garden, flower cultivation, you must install certain environmental temperature and humidity device monitor. This system can be timely, accurate reflection of the indoor temperature and humidity changes, able to meet the requirements of the temperature and humidity control.Keywords: 8051 DHT11 Composite sensor Highly cost-effective目录前言................................................ 错误！未定义书签。
温室大棚温湿度监测系统设计毕业论文引言温室大棚作为一种重要的农业设施，在现代农业生产中扮演着重要角色。
为了提高温室环境的稳定性和作物的产量，监测和控制温室大棚的温湿度是必不可少的。
本文将介绍一种温室大棚温湿度监测系统的设计，旨在为农业生产提供有效的监测和控制手段。
系统需求分析在温室大棚的种植过程中，温度和湿度是两个重要的气候因素。
因此，本系统的设计需满足以下需求： - 实时监测温室大棚内的温度和湿度数据，并能通过互联网远程访问； - 提供可视化界面，以便农民能方便地观察温室大棚的环境变化； - 当温度或湿度超出预设范围时，能自动发送警报信息。
系统设计本系统主要由以下几个部分组成：温湿度传感器、单片机控制模块、Wi-Fi模块和远程访问平台。
温湿度传感器温湿度传感器是监测温室大棚内温湿度的核心部件。
常用的温湿度传感器有DHT11和DHT22等型号。
传感器将温度和湿度数据转换为数字信号，并提供接口供单片机模块读取。
单片机控制模块单片机控制模块负责与温湿度传感器的通信和数据处理。
它通过读取传感器的数据，并根据预设的阈值进行判断，以决定是否触发警报或发送数据到远程访问平台。
Wi-Fi模块为了实现远程访问和控制，本系统中将使用Wi-Fi模块连接到互联网。
Wi-Fi模块可以将单片机控制模块收集到的温湿度数据发送到远程访问平台，并接收远程控制命令。
远程访问平台远程访问平台是农民和温室大棚之间的桥梁，为农民提供了监测和控制温室大棚的接口。
农民可以通过平台查看温室大棚的温湿度数据、设置阈值和接收警报信息。
系统实施本系统将采用Arduino作为单片机控制模块，使用DHT11作为温湿度传感器，ESP8266作为Wi-Fi模块。
远程访问平台将使用云服务器和Web开发技术来实现。
Arduino编程Arduino编程主要包括与温湿度传感器的通信、数据处理和与Wi-Fi模块的通信。
通过编写相应的代码，将传感器数据转换为温度和湿度值，并将数据发送到远程服务器。
