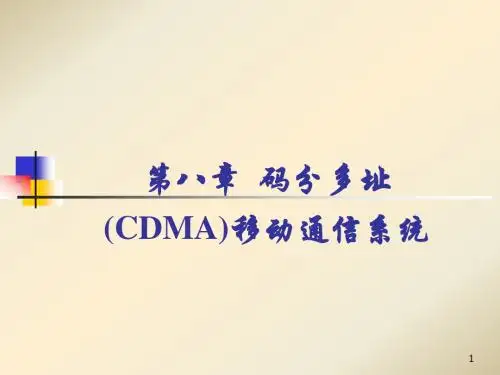

第8章 1码分多址(CDMA)移动通信系统(一)
- 格式:ppt
- 大小:1.60 MB
- 文档页数:49
第八章CDMA移动通信系统一在当今通信技术飞速发展的时代,CDMA 移动通信系统作为其中的重要一员,具有独特的优势和特点。
CDMA,即码分多址(Code Division Multiple Access),是一种扩频通信技术。
与传统的频分多址(FDMA)和时分多址(TDMA)技术不同,CDMA 允许所有用户在同一时间、同一频段上进行通信,通过为每个用户分配特定的编码序列来区分不同的用户信号。
CDMA 移动通信系统的核心原理在于扩频技术。
扩频通信将待传输的信息信号扩展到一个很宽的频带上,使得信号的功率谱密度降低,从而提高了通信的保密性和抗干扰能力。
在接收端,通过与发送端相同的编码序列进行相关解调,恢复出原始信号。
CDMA 系统具有诸多优点。
首先是抗干扰能力强。
由于采用了扩频技术,CDMA 信号在传输过程中能够有效地抵抗各种干扰,包括自然干扰和人为干扰。
即使在信号较弱的情况下,也能保持较好的通信质量。
其次,CDMA 系统具有较高的频谱利用率。
多个用户可以共享同一频段,大大提高了频谱资源的利用效率。
再者,CDMA 系统的保密性好。
每个用户的编码序列都是唯一的,且具有随机性,使得窃听者难以获取有用信息。
CDMA 移动通信系统的网络结构主要包括移动台(MS)、基站子系统(BSS)和网络子系统(NSS)。
移动台是用户终端设备,如手机等。
基站子系统负责与移动台进行无线通信,包括基站收发信机(BTS)和基站控制器(BSC)。
网络子系统则负责整个网络的管理和控制,包括移动交换中心(MSC)、归属位置寄存器(HLR)、拜访位置寄存器(VLR)等。
在 CDMA 系统中,功率控制是一项关键技术。
由于所有用户共享同一频段,如果某个用户的发射功率过大,会对其他用户造成干扰;反之,如果发射功率过小,又会影响自身的通信质量。
因此,需要进行精确的功率控制,使得每个用户的发射功率既能满足通信需求,又不会对其他用户造成过多干扰。
功率控制分为前向功率控制和反向功率控制。
引言20 世纪70 年代末第一代移动通信系统面世以来,移动通信产业一直以惊人的速度迅猛发展。
其中码分多址移动通信以其容量大、频谱利用率高等诸多优点,显示出强大的生命力,引起人们的广泛关注,成为第三代移动通信的核心技术。
CDMA 是当今通信界关注的大热点。
CDMA 是当前公认的一种国际标准技术。
它具有频谱利用率极高和通信质量好等一系列显著优点。
CDMA 为解决频率资源非常紧缺这一当前移动通信技术发展中最关键的问题提供了理想途径,为移动通信提供了质量最高,成本效益最好的方案,成为最受设备制造商青睐的一种通信方式。
CDMA 适用于各种移动通信,已被公认为是移动通信的发展方向。
CDMA 不仅是当今最先进和最具市场潜力的通信技术,而且是一种跨世纪的技术。
第一章绪论1.1移动通信的发展史移动通信的发展相继起步于海、路、空的研究领域,大体经历了三个阶段。
从初期的军事移动通信阶段,发展到民用专业移动通信阶段,19 世纪70 年代末国际上出现的蜂窝汽车电话标志着公众移动通信新阶段的到来,历经10 年才日益成熟起来。
从此,移动通信的制造业和运营业进入了空前发展的阶段。
80年代,随着各种蜂窝系统在各国的应用,制式也五花八门,不能兼容互通,适应不了欧洲共同体的发展需求,于是开发了GSM 数字蜂窝系统。
美国从扩容和兼容的观点开发了可采用TDMA 技术的D-AMPS数字蜂窝系统。
为进一步扩大容量,采用CDMA 技术的数字蜂窝系统得以问世。
1.2移动通信的发展现状近20 年来,移动通信在微电子技术基础上与计算机技术密切结合,正在产生革命性飞跃,各种新技术层出不穷,一代又一代的新系统不断涌现,短短20 年间,第一代移动通信已经得到广泛应用,第二代移动通信系统正日益普及,并且已经第一代模拟系统,第三代移动通信系统(IMT-2000 )即将进入大规模商用化阶段。
总之,移动通信技术正在以前所未有的速度向前迈进,预计到2010 年,在所有通信设备中移动通信设备将居于首位[1]。
2012-2013学年09级《移动通信》复习题及参考答案第一章 概论1、什么叫移动通信移动通信有哪些特点【答】移动通信是指通信双方至少有一方在移动中(或者临时停留在某一非预定的位置上)进行信息传输和交换,这包括移动体(车辆、船舶、飞机或者行人)和移动体之间的通信,移动体和固定点(固定无线电台或有线用户)之间的通信。
特点:1、移动通信必须利用无线电波进行信息传输;2、移动通信是在复杂的干扰环境中运行的;3、移动通信可以利用的频谱资源非常有限,而移动通信业务量的需求却与日俱增;4、移动通信系统的网络结构多种多样,网络管理和控制必须有效;5、移动通信设备(主要是移动台)必须适于在移动环境中使用。
2、单工通信与双工通信有何区别各有何优缺点【答】所谓单工通信,是指通信双方电台交替地进行收信和发信。
此工作方式设备简单,功耗小,但操作不便,通话时易产生断断续续的现象。
它一般应用于用户少的专用调度系统。
所谓双工通信,是指通信双方可同时进行传输消息的工作方式,有时亦称全双工通信。
这种方式操作方便,但电能消耗大。
模拟或数字式的蜂窝电话系统都采用双工制。
第二章 调制解调1、移动通信中对调制解调技术的要求是什么(请总结3G ,LTE 等高速数据传输对调制解调技术的要求)【答】已调信号的频谱窄和带外衰减快(即所占频带窄,或者说频谱利用率高);易于采用相干或非相干解调;抗噪声和抗干扰的能力强;以及适宜在衰落信道中传输。
已调信号所占的带宽要窄:频谱主瓣窄;已调信号频谱副瓣的幅度要低,辐射到相邻频道的功率就小;经调制解调后的输出信噪比(S/N )较大或误码率较低。
1、所有的技术必须在规定频带内提供高的传输效率2、要使信号深衰落引起的误差数降至最小3、应使用高效率的放大器4、在衰落条件下获得所需要的误码率2、已调信号的带宽是如何定义的FM 信号的带宽如何计算【答】已调信号的带宽是指已调信号所包含的各种不同频率成分所占据的频率范围。
移动通信作业题习题第⼀章概述1、移动通信有哪些特点?(8条)因何产⽣?2、模拟通信系统能采⽤TDD ⽅式吗?为什么?3、⼤区制与⼩区制的根本区别?(1~2句话)第⼆章移动信道中的电波传播1、试⽐较10dBW 、10W 和10dB 有⽆差别?2、某⼀移动信道,传播路径如下图所⽰,假定d1=10Km,d2=5Km,⼯作频率为450MHz,︱x ︱= 82m,求电波传播损耗L .(L=130.22dB)3、某⼀移动体,在接收850MHz 的移动⽆线电传输中,观测到多普勒频移为20~60Hz 。
移动⽆线天线的波束宽度?是多少?ms 的移动速度v 是多少? (o 141?=,21.2/v m s = )4、若载波频率f 0=800MHz ,移动台以速率V=50Km/h 沿电波传播⽅向⾏驶,求接收信号的平均衰落率A 。
(A=74)5、简述时延扩展和相关带宽的概念及物理意义?6、移动信道中,信号的衰落有哪两种?分别由何原因引起?各⾃服从什么分布?(写出表达式)7、已知某⼀移动通信系统,⼯作频率 f =150MHz ,基站天线⾼度为100⽶,天线增益为6dB ,移动台天线⾼度为3⽶,没有增益,通信距离为10Km ,市区、中等起伏地。
求(1)路径损耗 [LA]。
(2)若BS 发射功率PT=10W ,求MS 接收信号的功率中值[PPC]。
([LA]= 126.96 dB ,[PPC] = -110.96 dBw )o 1040, 1.5,20,20,90,15,COST 231/Walfish/Ikegami Hata m b roof f MHz h m h m h m w m ?======8、假定平顶建筑试⽐较-模型和模型的预测结果。
9、在考虑天线⽅向性时,信道模型需考虑哪些因素?10、某⼀蜂窝系统,位处市区中等起伏地。
基站h =100m 、G b=6dB P =10w ,采⽤中⼼激励⽅式,设其中⼀⼩区有A、B两移动台,设备相同、并同时⼯作,参数有:功率为10w、B i=16kHz、?f TR=2kHz、Fm=3kHz、?f=5kHz、h m=3m、Gm=0。
北京化工大学2011——2012学年第一学期《移动通信》期末考试试卷标准答案课程代码 E E E 4 2 3 0 3 T班级:姓名:学号:分数:题号一二三四总分得分一、判断题(本题请在第4页的方框内作答)1、数字移动通信系统要求调制技术使已调信号的频谱越宽越好,以便更好地抗衰落×2、π/4-DQPSK是恒包络的调制技术,其优点是可采用成本低廉的非线性功放×3、欧洲数字集群标准TETRA采用的调制技术是π/4-DQPSK √4、RAKE接收可以很好地克服移动通信中的多普勒频移×5、多波束天线的采用可以减少蜂窝网络中的共道干扰√6、GSM通信系统中,为减少邻道干扰而使用干扰抵消和多用户信号检测器技术×7、FSK的解调由于其恒包络的特点不能采用包络检波×8、MSK信号既可采用鉴频器解调,也可采用相干解调√9、MSK是相位连续且满足最小频差的调制指数为1的一种特殊形式的FSK ×10、QPSK解调只能采用相干解调,而π/4-DQPSK既可采用相干解调也可采用非相干解调√11、多载波系统由于一个深衰落可影响到多个子载波,其抗衰落能力逊于单载波系统×12、OFDM的系统带宽比一般的FDMA系统的带宽可以节省三分之一×13、采用非线性功放可以一定程度上解决OFDM系统PAR较大的问题×14、MS移动到同一MSC的不同LA中,不需要进行位置登记×15、CDMA系统中,只要邻站和本站处于同频工作状态,则此时均为软切换×16、对于多载波系统,载波频率的偏移会导致子信道相互间产生干扰√17、自适应均衡器通过动态调整特性参数跟踪信道的变化,补偿信道传输特性,从而使整个系统能满足无码间串扰的传输条件√18、TDMA系统中,为便于克服码间干扰,在时隙中要插入自适应均衡器所需的训练序列√19、GSM系统中,每一个用户在入网时分配公用的密钥Ki和唯一的IMSI ×20、在IS-95蜂窝移动通信系统中,前向是指手机发往基站的方向×21、CDMA系统的频率复用系数可以为1,而GSM系统的频率复用系数不可能为1 √22、EDGE采用8PSK调制技术,从而将传输速率提高为GMSK调制的3倍√23、GSM网络中,BCCH信道和CCCH信道是不参与跳频的信道√24、处于通话状态中的MS从同一MSC下的某一BSC范围移动到另一BSC范围时,系统不必参与切换过程×25、蜂窝移动通信系统的最小区群的N值越大,其频率利用率将随之提高×26、采用顶点激励方式的基站天线采用全向天线模式×27、MS发,BS收的传输链路称为下行链路×28、GSM900网络的双工间隔为50MHz ×29、GSM帧长为4.62ms,每帧8个时隙√30、移动通信网的信道一般分为控制信道和业务信道两大类√31、信号强度排列如下:直射波、反射波、绕射波、散射波√32、GSM中,BCCH既是上行信道,又是下行信道×33、GSM中,MS与BS之间被定义为A接口,MSC与MSC之间被定义为Um接口×34、WCDMA系统的空中接口带宽为5MHz,其码片速率为3.84Mc/s√35、DTX技术的采用可以使移动台具有更长的待机和通话时间√36、WCDMA系统是干扰受限系统√37、IMEI是用于国际唯一区分移动用户的号码×38、GSM中鉴权和加密是两个独立的处理过程,两者间没有任何的关联×39、GSM网采用主从同步方式,BSC的同步基准从MSC来的数据流中提取,也可单独设置同步链路×40、扩频系统提高了系统的保密性、提升了系统的信噪比√41、IS-95蜂窝移动通信系统每个信道1.2288MHz,含有64个码道√42、TCH复帧由26个TDMA帧构成,而用于映射BCH和CCCH的复帧有51 个TDMA 帧√43、TDD称为时分双工,收发信号在时间上分开互不干扰,广泛地用于IS-95系统×44、一个BSC可以连接到多个MSC上,一个MSC也可以连接到多个BSC ×45、多径效应造成的衰落会随移动台运动速度的加快而加快√46、CDMA为干扰受限系统,当系统中增加一个通话用户时,所有用户的信噪比会下降√47、GSM通信系统中,SCH(同步信道)的作用包括帧同步和时隙同步√48、PCH为寻呼信道,当移动台申请开始一次通话时,利用它向基站发送请求×49、主叫用户到本侧交换机的信令为用户线信令,被叫用户到对端交换机信令为局间信令×50、TD-SCDMA的载频宽度是1.6MHz,其码片速率为1.28Mc/s √二、单选题(本题请在第4页的方框内作答)1、美国的IEEE 802.11a/g和欧洲ETSI的HiperLAN/2中,均采用了(B)技术A.GMSK B.OFDM C.64QAM D.MIMO2、处于空闲模式下的手机所需的大量网络信息来自(B)信道2A.CBCH B.BCCH C.RACH D.SDCCH3、一个用户在忙时一小时内先后进行了1分钟和5分钟的通话,此用户产生的话务量是(C )A.33毫爱尔兰B.66毫爱尔兰C.100毫爱尔兰D.10毫爱尔兰4、模拟移动通信系统采用的多址方式是(A),GSM移动通信系统采用的多址方式为()A.FDMA TDMA B.CDMA FDMA C.TDMA CDMA D.TDMA FDMA 5、GSM网常采用的切换方式是(B )A.移动台控制B.移动台辅助的网络控制C.网络控制D.基站控制6、我国目前有三大运营商获得了3G牌照,其中,WCDMA是由(B )在运营A.中国移动B.中国联通C.中国电信D.中国铁通7、(C)的作用是存储用户密钥,保证系统能可靠识别用户的标志,并能对业务通道进行加密。
