英格索兰空压机控制器操作说明书【英格索兰空压机控制器操作说明书】1.引言本操作说明书旨在为用户提供详细的英格索兰空压机控制器的操作指导。
通过阅读本操作说明书，用户将能够熟悉和正确操作英格索兰空压机控制器。
2.产品概述2.1 产品概述英格索兰空压机控制器是一种高性能、智能化的设备，用于控制和监视空压机的运行状态。
2.2 产品特性●高精度的控制功能●强大的故障诊断和报警功能●用户友好的操作界面●数据记录和报表功能●多种通信接口，实现远程监控和控制3.安装3.1 前提条件在安装英格索兰空压机控制器之前，请确保满足以下条件：●空压机已正确安装和接线●控制器配备了正确的传感器和信号输入设备●控制器的电源和通信线缆已正确连接3.2 安装步骤1.将控制器固定在合适的位置，并确保其处于水平状态。
2.将电源线和通信线缆连接到控制器的对应接口。
3.确保所有的连接稳固可靠，然后进行电源接通。
4.操作4.1 控制器界面英格索兰空压机控制器的操作界面主要包括显示屏和操作按钮。
通过显示屏，用户可以查看空压机的运行状态、参数设置和故障信息。
操作按钮用于设置参数和启动/停止空压机。
4.2 基本操作1.按下电源按钮，启动控制器。
2.通过方向键导航至所需功能菜单。
3.使用加减键设置参数值。
4.确认设置后，按下确认键保存并生效。
5.根据需要启动或停止空压机。
4.3 故障诊断与报警英格索兰空压机控制器具有强大的故障诊断和报警功能。
当控制器检测到空压机出现故障时，将自动发出警报并显示故障信息。
用户可以通过查询故障代码表来了解故障原因，并采取相应的措施进行修复。
5.数据记录与报表英格索兰空压机控制器可以记录空压机的运行数据，并相应的报表。
用户可以通过查看报表来了解空压机的运行状况和能效情况，以便进行调整和优化。
【附件】本文档附带以下附件：●英格索兰空压机控制器安装指南●参考资料：英格索兰空压机控制器技术规格【法律名词及注释】1.智能化：智能化是指在设备或系统中应用先进的计算机技术和技术，使其具备自主学习和自主决策的能力。
Ingersoll-Rand （英格索兰）空压机操作说明12453一、ntellisvs 控制器1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使2START 3STOP 10到4UNLOAD ”5LOAD ”“6ARROWS 二、PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压InletFilter 进气过滤器TotalHour 总运行小时LoadedHour 加载小时%LoadModulation 加载调节百分比6 INGERSOLL-RAND INTELLISYSSoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。
三、ALARMS报警当发生报警时，ALARM字样将在显示屏幕上闪烁，并用上面所示大号字体显示，显示信息还指出引起报警的原因。
按STATUS按钮，显示器上将出现STATUS（状态）屏幕，而ALARM按钮还在，说明报警仍存在，报警状态列出发生报警当时的空压机工况。
上下移动箭头按钮便可看到所列各项的名称和数值，按ALARM按钮显示器将回到ALARM屏幕和RESET按钮。
操作者要按RESET按钮辆次，才能使ALARM屏幕复位。
屏幕上可能出现下列报警信息：CHECKINLETCONTROL（检查进气控制）-如果机组已卸载而进气负压小于3psig（0.2bar）时便发生此报警CHECKINLETCTRLSYS（检查进气控制系统）-如果进气蝶阀位置不对时发出此报警该报警（1.4bar（1.0bar4.1（1（2）电动机测绝缘合格，电源线、地线牢固接好，防护罩完好。
英格索兰空压机说明手册 Ting Bao was revised on January 6, 20021I n g e r s o l l -R a n d （英格索兰）空压机操作说明12453一、ntellisvs 控制器 1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2START 启动如果显示屏显示“ReadyToStart ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“RunningUnloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5LOAD 加载如空压机已在运行且“DischargePressure ”（排气压力）小于“OnlinePressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“ModeofOperation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7DISPLAYBUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENTSTATUS 当前状态CURRENTSTATUS 屏幕是控制器的“正常”显示状态。
CURRENTSTATUS 参数项PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压6INGERSOLL-RAND INTELLISYSInletFilter进气过滤器TotalHour总运行小时LoadedHour加载小时%LoadModulation加载调节百分比SoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。

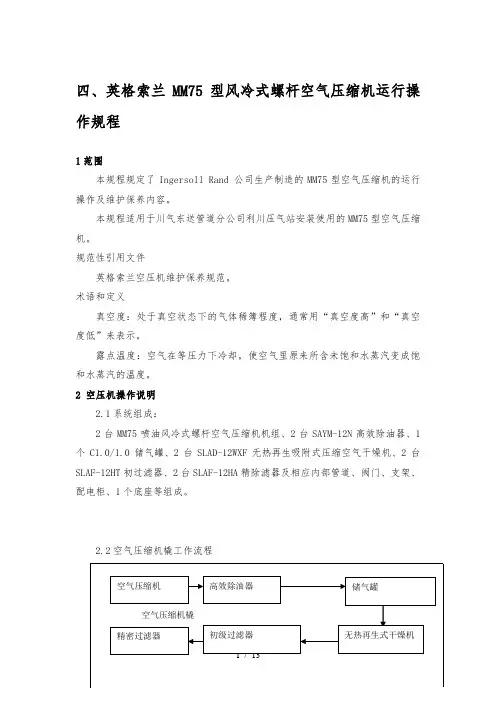

四、英格索兰MM75型风冷式螺杆空气压缩机运行操作规程1范围本规程规定了Ingersoll Rand 公司生产制造的MM75型空气压缩机的运行操作及维护保养内容。
本规程适用于川气东送管道分公司利川压气站安装使用的MM75型空气压缩机。
规范性引用文件英格索兰空压机维护保养规范。
术语和定义真空度：处于真空状态下的气体稀簿程度，通常用“真空度高”和“真空度低”来表示。
露点温度：空气在等压力下冷却，使空气里原来所含未饱和水蒸汽变成饱和水蒸汽的温度。
2 空压机操作说明2.1系统组成：2台MM75喷油风冷式螺杆空气压缩机机组、2台SAYM-12N高效除油器、1个C1.0/1.0储气罐、2台SLAD-12WXF无热再生吸附式压缩空气干燥机、2台SLAF-12HT初过滤器、2台SLAF-12HA精除滤器及相应内部管道、阀门、支架、配电柜、1个底座等组成。
2.2空气压缩机橇工作流程2.3空气压缩机橇操作说明在开机之前，检查整个系统相关阀门所处的状态，按照PID图纸指示，打开或者关闭相应的阀门，连接相应电源以及控制线路，启动空气压缩机即可，当压力达到设定起跳压力8.2bar时，空气压缩机自动卸载运行，压力小于设定回跳压力7.2bar时，空气压缩机自动启动。
2.4空气压缩机橇维修说明设备检修时请将隔离阀关闭，将空气压缩机机组泄放阀打开，将设备内残余的压缩空气泄放到大气中，方可进行维修。
2.4.1过滤器的维修：随着使用时间的延长，过滤器中杂质越来越多。
在过滤器上部设置有压差指示，当压差指示进入红色密集区后，就需要对过滤器进行维护，主要是更换滤芯。
初级、精密过滤器各有两组，1用1备。
每组干燥过滤系统前后各有隔离阀。
将备用干燥过滤系统的隔离阀打开，将需要进行更换滤芯的过滤器前后隔离阀关闭，即可更换滤芯。
2.4.2无热再生式干燥机的检修：2组无热再生式干燥机，1用1备。
将备用干燥过滤系统的隔离阀打开，将需要检修的无热再生干燥机所在干燥过滤系统前后的隔离阀关闭，即可对无热再生式干燥机检修。
Ingersoll-Rand （英格索兰）空压机操作说明一、ntellisvs 控制器 1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮6 INGERSOLL-RAND INTELLISYS显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
英格索兰UP5308螺杆式空压机操作规程英格索兰UP5308螺杆式空压机操作规程之相关制度和职责,一、启机前的检查与准备1、检查确认压缩机与电机联结牢固可靠,地脚螺栓紧固无松动,电机接地良好;2、检查确认压缩机的工艺管线出口阀门开关灵活可靠,流程导通正确;3、检查安全阀、压力表完好正常;...一、启机前的检查与准备1、检查确认压缩机与电机联结牢固可靠,地脚螺栓紧固无松动,电机接地良好;2、检查确认压缩机的工艺管线出口阀门开关灵活可靠,流程导通正确;3、检查安全阀、压力表完好正常;4、润滑油位在规定范围内,油位应在加油塞的位置;5、空压机控制面扳工作指示正常;6、检查储气罐及通往仪表流程完好畅通,压力控制器工作状态正常,设定值应为最低启动压力0.65Mpa,最高停机压力1.0Mpa,在进气控制器里面装一些机油（灌入量为大约1/4公升压缩机机油）。
二、启机操作1、开空压机排气出口阀,正确导通流程;2、按下启动按钮;2、观察空压机运行状况,有无异响或异常振动;3、1小时排放一次滤水器的水,注意干燥器A、B塔运行自行切换情况;4、及时做好空压机运行记录;三、正常停机操作1、按下"STOP"卸载停机按钮,压缩机立即卸载并继续运行约7秒后,压缩机停机;如果压缩机在卸载运行中按下"STOP"按钮,压缩机立即停机;2、关闭压缩机出口阀门;3、做好记录;四、紧急停机操作如果机组出现异常响声或振动,应采取紧急停车措施;1、按下紧急停机按钮,空压机立即停机;2、切断总电源,关闭压缩机出口阀门。
篇2:英格索兰15T2启动风空气压缩机操作规程（一）准备工作1、检查确认压缩机与电机联结牢固可靠,地脚螺栓紧固无松动,电机接地良好（首次投用或检修后须测线路绝缘电阻）;2、打开润滑油检查机组曲轴箱内油位;4、压力表完好,出口闸门完好灵敏;5、检查配电柜上各机组启动按钮和停止按钮灵敏;6、排净各储罐内的积液;7、检查确认压缩机的工艺管线出口阀门开关灵活可靠,流程倒通正确;8、检查储气罐及通往仪表流程完好畅通,压力控制器工作状态正常,设定值应为最低启动压力1.8Mpa,最高停机压力2.5Mpa,（二）启机操作1、打开机组出口闸门;2、扳动启动按钮,注意观察机组有无异常;（三）停机操作1、扳动停机按钮（STOP）;2、作好操作记录;3、长时间停用切断前级电源;（四）异常情况处理机组运行过程中发生不正常声音、振动、高温、超压（大于2.5Mpa）等,应按紧急停车按钮,并汇报,问题未解决前不得启机;。

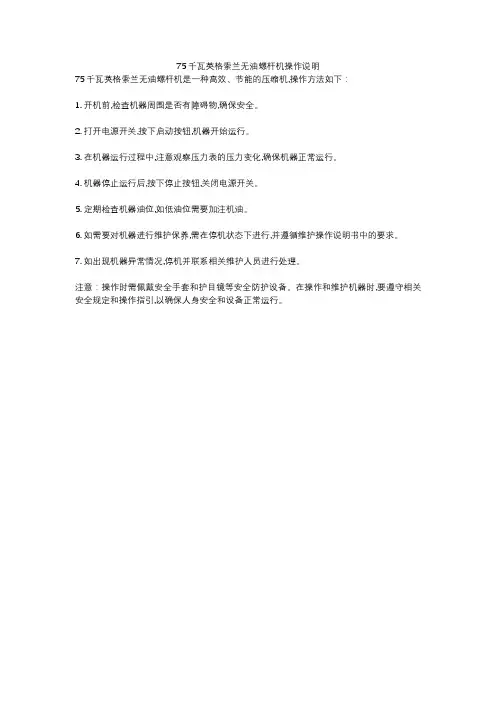

75千瓦英格索兰无油螺杆机操作说明
75千瓦英格索兰无油螺杆机是一种高效、节能的压缩机,操作方法如下：
1. 开机前,检查机器周围是否有障碍物,确保安全。
2. 打开电源开关,按下启动按钮,机器开始运行。
3. 在机器运行过程中,注意观察压力表的压力变化,确保机器正常运行。
4. 机器停止运行后,按下停止按钮,关闭电源开关。
5. 定期检查机器油位,如低油位需要加注机油。
6. 如需要对机器进行维护保养,需在停机状态下进行,并遵循维护操作说明书中的要求。
7. 如出现机器异常情况,停机并联系相关维护人员进行处理。
注意：操作时需佩戴安全手套和护目镜等安全防护设备。
在操作和维护机器时,要遵守相关安全规定和操作指引,以确保人身安全和设备正常运行。
VHP650E/XP825E/P950E/VHP750E/XP950E操作维修说明书OPERATING & MAINTENANCE MANUAL螺杆空气压缩机SCREW COMPRESSORS移动式低噪音PORTABLE LOWNOISE上海英格索兰压缩机有限公司SHANGHAI INGERSOLL-RAND COMPRESSOR LTD.图号 CPN: 99265860日期 DATE: 2007.3版本 REV. C欢迎您使用上海英格索兰压缩机有限公司 生产的各种牌号的螺杆压缩机SIRC有权对产品进行修改和改进，不负有对已出厂产品进行相应修改和改进的义务。
用户订单号：________________I-R公司订单号：________________为了便于查询，请将你所购的机器编号和型号记录在此型 号：________________机组编号：________________本手册介绍了电移动系列螺杆压缩机的工作原理及其主要结构，尽可能为操作人员提供有关压缩机关键部件的功能、操作、维护保养等方面的知识，目的在于让用户最有效地使用该设备。
在压缩机开机前，操作人员应仔细阅读本手册，充分掌握压缩机的操作技能。
用户应以操作该设备为荣，并使设备处于清洁、良好的工作状态。
如不清楚或有其他需求，请与本公司售后服务部门联系。
安 全 注 意 事 项安全注意事项1. 在机组运转时，不要打开边门，或者松动、拆掉任何管路附件、接头。
机组里充满带压的热工质(液体与气体)，能引起严重的人身伤害事故。
2. 电动机、控制面板、控制箱都接有380V 电源，在电气系统调试、检修之前，务必切断电源。
向压缩机供电的电源线路上，必须安装自动空气开关或熔断器等安全装置。
为了确保电器设备的可靠性，务必按照有关的安全条例，接上合适的接地线，必要时需安装避雷装置。
3. 压缩机不能在高于铭牌规定的排气压力下工作，否则电动机会过载，其结果将导致电动机和压缩机停车。
