公路桥梁设计规范答疑

《公路斜拉桥设计规范》解读《公路斜拉桥设计规范》JTG/T 3365-01—2020专家解读一、引言《公路斜拉桥设计规范》（JTG/T 3365-01—2020）是中国交通运输部发布的一部重要规范，旨在指导公路斜拉桥的设计工作，确保桥梁的安全性、耐久性和经济性。

本文将从多个方面对该规范进行详细解读，包括规范背景、主要内容和特点等。

二、规范背景随着中国公路建设的快速发展，桥梁工程作为公路工程的重要组成部分，其设计水平和施工质量越来越受到关注。

斜拉桥作为一种常见的桥梁类型，具有结构独特、造型美观、跨越能力大等优点，在公路建设中得到了广泛应用。

然而，由于斜拉桥结构的复杂性和设计难度的增加，一些斜拉桥在设计、施工和运营过程中出现了安全问题。

为了解决这些问题，提高斜拉桥的设计水平，中国交通运输部发布了《公路斜拉桥设计规范》（JTG/T 3365-01—2020）。

三、主要内容设计原则：规范明确了公路斜拉桥设计应遵循的基本原则，包括安全性、耐久性、经济性、美观性和环保性等。

这些原则为设计师提供了明确的设计方向和要求。

设计荷载：规范规定了公路斜拉桥设计应考虑的各种荷载，包括恒载、活载、风荷载、地震荷载等。

这些荷载的取值和组合方式对于桥梁的安全性和经济性具有重要影响。

结构分析：规范详细介绍了公路斜拉桥结构分析的方法和步骤，包括静力分析、动力分析、稳定性分析等。

这些方法为设计师提供了科学的分析手段和工具，有助于准确评估桥梁的结构性能。

构造设计：规范对公路斜拉桥的构造设计提出了具体要求，包括主塔、主梁、斜拉索等关键构件的设计细节和构造措施。

这些要求有助于确保桥梁的结构安全和耐久性。

施工监控：规范强调了公路斜拉桥施工过程中的监控和管理要求，包括施工阶段的监测内容、频率和方法等。

这些要求有助于及时发现和解决施工过程中的问题，确保桥梁的施工质量。

养护管理：规范提出了公路斜拉桥养护管理的建议和要求，包括定期检查、维修加固、监测预警等内容。

公路桥梁设计规范答疑汇编--问题举例1、在条文说明中的第3.3.1中的第3款：“应首先考虑与桥涵相连的公路路段的路基宽度，保持桥面净宽与路肩同宽。

”主要疑惑是：路肩指的是硬路肩还是土路肩？2、规范第3.3.2条中规定：“在不通航和无流筏的水库中区域内，梁底面或拱顶底面离开水面的不应小于计算浪高的0.75倍加上0.25m。

”问题如下：（1）以上条款中的0.25m指的是在浪高的0.75倍上加的一个安全值，还是指高于支承垫石顶面高度0.25m？（2）在水库区域内的通航桥的不通航孔，以上条款是否适用？（3）此处的水面是指计算水位还是最高洪水位？（4）最终梁底净空是否需要满足第3.3.2条中的所有条款？即是否需满足该条最后一段所要求的并同时满足表3.3.2的要求？3、（1）规范第3.3.6条规定天然气管道不是顺桥过。

是所有的天然气管道不得过，还是对直径和压力有限制？在城市桥梁及城市郊区公路桥梁的设计中，此条经常不能满足。

（2）煤气管道是否等同于天然气条文取用？管道与桥梁的交叉如何考虑？高压线的定义是多少电压？4、（1）规范第3.5.8条中纵坡大于1%的桥梁非常普通，对于空心板等大规模工厂化制作的上部结构，梁底水平如何操作（每根梁的纵坡可能都不同）？（2）规范第3.5.8条中“某一规定坡度”具体数值是多少？对于纵、横坡较大的空心板桥，如果不能使用球冠支座，梁底只能做垫块，空心板预制比较困难，景观较差，如何处理？5、规范第3.6.4条规定水泥混凝土桥面铺装面层（不含整平层和垫层）的厚度不宜小于80mm，混凝土强度等级不应低于C40。

条文中，关于“不含整平层和垫层”的含义，如采用沥青混凝土桥面，有两种不同的理解，一是沥青混凝土下的混凝土铺装，只算是“整平层和垫层”，可不按第3.6.4条的厚度及强度要求；二是沥青混凝土下的混凝土铺装，不是整平层和垫层，是桥面铺装（根据条文解释，似这样理解也是符合精神的），应符合第3.6.4条的厚度及强度要求。

道路桥梁设计中常见问题分析摘要：道路桥梁是我国经济建设的重要组成部分，而道路桥梁设计工作是决定道路桥梁工程正常运转的重要措施。

本文主要对道路桥梁设计中常见的问题进行了研究，并针对目前我国道路桥梁设计的现状制定合理的解决对策。

关键词：道路桥梁设计；问题；对策；道路桥梁设计的影响因素较多，很容易导致道路桥梁建设质量出现问题，所以要对其进行严格的管理和控制，以降低影响因素对设计方案的制约，提升设计内容的可行性，从而保证道路桥梁的施工质量。

1.道路桥梁设计的要点首先，在进行设计工作时，要将道路桥梁建设的相关项目进行有效的连接，提升施工的效率；其次，对道路桥梁在后期使用中的承载能力进行合理的规划，减少因负荷过大而造成的道路损毁；再次，在进行施工方案设计过程中，要对施工现场的地质、气候等特征进行详细的勘察工作，掌握影响道路桥梁施工的相应因素，提升施工方案的合理性。

同时在设计过程中，要对周边的环境进行合理的保护，减少对生态环境的破坏。

另外，在进行桥梁结构设计过程中，还要对道路建设区域、桥梁墩形架构、跨度、桥梁结构等因素进行综合的考量；最后，在进行道路桥梁设计时，还应对其美观性、节能性、经济性以及环保性进行统一的规划，以提升道路桥梁设计的特点，凸显城市建设的水平。

2.道路桥梁设计中的问题由于设计过程中设计人员综合素质能力较差、技术使用不规范、监管力度不严等因素的影响，使得设计工作存在相应的弊端，影响了道路桥梁建设的质量。

其主要的问题体现在：2.1 安全性欠佳由于在设计过程中，过分的追求质量和工期，使得安全方面的措施不到位，导致施工中存在很多的安全隐患，从而影响工程的整体质量，很容易在通车后造成坍塌等事故的发生。

另外，在设计时，对施工材料的质量缺乏合理的管控，导致材料质量存在问题，进而影响道路桥梁建设的质量，造成经济损失。

2.2 使用寿命较短设计人员对道路桥梁的使用寿命缺乏合理的考量，导致设计方案与实际的施工存在一定的差异，另外，施工人员维护工作不到位，使得道路桥梁中存在的质量问题无法进行及时的修复，从而影响道路桥梁的使用寿命。

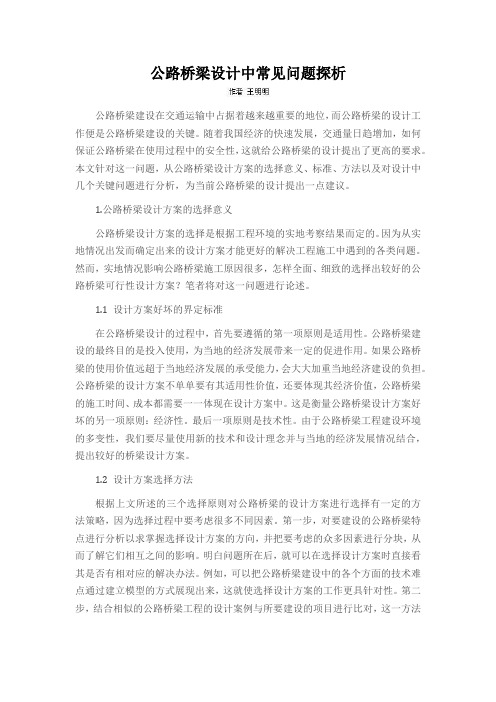

公路桥梁设计中常见问题探析公路桥梁建设在交通运输中占据着越来越重要的地位，而公路桥梁的设计工作便是公路桥梁建设的关键。

随着我国经济的快速发展，交通量日趋增加，如何保证公路桥梁在使用过程中的安全性，这就给公路桥梁的设计提出了更高的要求。

本文针对这一问题，从公路桥梁设计方案的选择意义、标准、方法以及对设计中几个关键问题进行分析，为当前公路桥梁的设计提出一点建议。

1.公路桥梁设计方案的选择意义公路桥梁设计方案的选择是根据工程环境的实地考察结果而定的。

因为从实地情况出发而确定出来的设计方案才能更好的解决工程施工中遇到的各类问题。

然而，实地情况影响公路桥梁施工原因很多，怎样全面、细致的选择出较好的公路桥梁可行性设计方案？笔者将对这一问题进行论述。

1.1 设计方案好坏的界定标准在公路桥梁设计的过程中，首先要遵循的第一项原则是适用性。

公路桥梁建设的最终目的是投入使用，为当地的经济发展带来一定的促进作用。

如果公路桥梁的使用价值远超于当地经济发展的承受能力，会大大加重当地经济建设的负担。

公路桥梁的设计方案不单单要有其适用性价值，还要体现其经济价值，公路桥梁的施工时间、成本都需要一一体现在设计方案中。

这是衡量公路桥梁设计方案好坏的另一项原则：经济性。

最后一项原则是技术性。

由于公路桥梁工程建设环境的多变性，我们要尽量使用新的技术和设计理念并与当地的经济发展情况结合，提出较好的桥梁设计方案。

1.2 设计方案选择方法根据上文所述的三个选择原则对公路桥梁的设计方案进行选择有一定的方法策略，因为选择过程中要考虑很多不同因素。

第一步，对要建设的公路桥梁特点进行分析以求掌握选择设计方案的方向，并把要考虑的众多因素进行分块，从而了解它们相互之间的影响。

明白问题所在后，就可以在选择设计方案时直接看其是否有相对应的解决办法。

例如，可以把公路桥梁建设中的各个方面的技术难点通过建立模型的方式展现出来，这就使选择设计方案的工作更具针对性。

第二步，结合相似的公路桥梁工程的设计案例与所要建设的项目进行比对，这一方法提高了选择公路桥梁设计方案的工作效率，为选择科学有效的设计方案提供了清晰的思路，消除了主观意识的片面性和盲区。

桥梁工程设计规范要求解读桥梁工程设计规范是指在桥梁工程设计中必须遵守的技术要求和规则。

它们为桥梁工程的设计、施工、验收和维修提供了标准和准则。

本文将对桥梁工程设计规范的要求进行解读，并提供相关实例说明。

一、桥梁类型及设计要求桥梁工程设计规范要求根据具体情况选择不同类型的桥梁。

例如，在河流较宽的地区，通常采用梁桥设计；在地震多发地区，应考虑采用抗震设计等。

此外，设计人员还需要确定桥梁的荷载要求、跨度范围、桥面宽度等参数。

例如，在地震多发地区，桥梁工程设计规范要求按照地震加速度谱进行抗震设计。

此时，设计人员需要结合该地区的地震参数、土壤情况等，合理确定桥梁的抗震设防等级，并采取相应的抗震措施。

二、桥梁结构设计要求桥梁工程设计规范要求对桥梁的结构设计进行详细规定。

首先，设计人员需要根据桥梁类型和设计要求确定桥墩、桥面板、桥梁支座等结构的几何形状和尺寸。

举例来说，针对斜拉桥的设计，桥梁工程设计规范要求设计人员合理选择斜拉索的布置形式、张拉方式和张拉控制参数，以确保桥梁结构的安全性和稳定性。

另外，桥梁工程设计规范还要求对桥梁结构的材料选择和使用进行规定。

设计人员需要考虑到材料的强度、耐久性、施工性能等因素，以最大程度地提高桥梁的使用寿命和可靠性。

三、桥梁荷载和温度效应的考虑桥梁荷载是指桥梁在使用过程中承受的各类荷载，如行车荷载、行人荷载、风荷载等。

桥梁工程设计规范要求设计人员根据桥梁类型和所在地区的使用情况，合理确定桥梁荷载的作用方式和大小。

当考虑桥梁荷载时，设计人员应根据规范要求进行荷载计算，以确定桥梁结构的受力状况。

他们需要考虑各个荷载组合的作用，确保桥梁在使用过程中不会超过设计要求的极限状态。

此外，温度效应是桥梁工程设计中需要考虑的重要因素。

温度变化会引起桥梁结构的膨胀和收缩，对桥梁的稳定性和安全性具有影响。

因此，桥梁工程设计规范要求设计人员合理考虑温度效应，并采取相应的措施，如设置伸缩缝、使用预应力混凝土等。

1、公路桥梁设计荷载有哪几类，荷载组合方式有哪几种，试说明。

永久荷载，可变荷载，偶然荷载承载能力极限状态：基本组合，偶然组合正常使用极限状态：短期效应组合，长期效应组合2、公路桥梁上作用的各种荷载可归纳为哪三类永久荷载，可变荷载，偶然荷载3、写出计算正常使用极限状态时，常见的几种荷载效应组合。

作用短期效应组合和作用长期效应组合4、何为偶然荷载桥梁工程中需考虑的偶然荷载有哪些在结构的设计使用期内偶然出现（或不出现），其数值很大、持续时间很短的荷载有地震作用船舶漂流物的撞击作用汽车撞击作用5、何为可变荷载汽车荷载所引起的影响力有哪些在结构的设计使用期内，其值可变化且变化值与平均值相比不可忽略的荷载车辆重力标准值、前轴重力标准值、中轴重力标准值、后轴重力标准值、轴距。

6、何为永久荷载作用于桥梁的哪些荷载属于永久荷载是指结构在使用期内其值不随时间变化或其变化与平均值相比可忽略不计，或其变化是单调的并能趋于限值的荷载结构重力，预加应力，土的重力及土侧压力，混凝土收缩及徐变影响力，基础变位的影响力及水的浮力7、作用于桥梁的车辆荷载，其影响力有哪些车辆重力标准值、前轴重力标准值、中轴重力标准值、后轴重力标准值、轴距8、箱形截面梁桥有哪些主要特点为什么说它不宜使用于钢筋混凝土简支梁答：除梁肋和上部翼缘板外，底部尚有扩展的底板，提供了能承受正负弯矩的足够的混凝土受压区。

在一定的截面面积下能获得较大的抗弯惯矩，且抗扭刚度也特别大，在偏心荷载作用下各梁肋受力较均匀。

因此适用于较大跨径的悬臂梁桥、连续梁桥以及全截面参与受力的预应力混凝土简支梁桥。

对普通钢筋混凝土简支梁桥来说，底板加大自重，不宜采用。

9、简支梁桥为何通常要设置预拱度如何设置为了消除恒载和经常作用活载之长期效应产生的挠度,通常需要在桥梁施工时设置预拱度1)钢筋混凝土受弯构件a 当由荷载短期效应组合并考虑长期效应影响产生的长期挠度不超过计算跨径的1/1600时,可不设预拱度。

道路与桥梁工程中的设计交通设计规范要求在道路与桥梁工程中，设计交通规范是至关重要的。

它确保了道路与桥梁的安全性、可靠性和有效性。

设计交通规范要求涵盖了多个方面，包括道路几何设计、标志标线设计、交通控制设施和交通流量的规划等。

下面将对道路与桥梁工程中的设计交通规范要求进行详细探讨。

1. 道路几何设计：道路几何设计是道路建设的基础，主要考虑道路的水平和垂直几何要素。

设计师必须根据交通流量、车辆类型和车辆速度等因素，合理确定道路的宽度、坡度和曲线半径等。

此外，还需要考虑视距和安全区域的要求，以确保司机能够在道路上安全行驶。

2. 标志标线设计：标志标线是引导和警示驾驶员的关键元素。

根据道路类型和用途的不同，设计师必须合理布置标志和标线。

例如，对于高速公路，需要设置合适的标志来指示出入口和出口，以及车道分隔线和限速标志等。

在城市道路中，需要设置人行道和停车标线等。

标志和标线的设计应符合相关规范和标准，以确保司机能够清晰明了地理解它们的含义。

3. 交通控制设施：交通控制设施包括交通信号灯、交通岗亭、交通指示牌等。

设计师需要根据道路的类型和交通流量的要求，合理设计并布置这些设施。

例如，在拥挤的交叉口，需要设置交通信号灯来指挥交通流量。

而在道路施工区域，需要设置交通岗亭和临时指示牌来引导驾驶员绕行。

交通控制设施的设计应考虑到人们的行为习惯和交通流量的变化。

4. 交通流量规划：在道路与桥梁工程中，交通流量规划是必不可少的。

设计师需要根据道路的用途和承载能力，合理规划交通流量。

这可以通过交通模型和交通流量调查来实现。

通过适当的交通流量规划，可以有效减少交通拥堵和事故发生的可能性。

为了确保道路与桥梁工程的安全和可靠性，设计交通规范是不可或缺的。

道路几何设计、标志标线设计、交通控制设施布置和交通流量规划都是设计交通规范要求的重要组成部分。

遵守这些规范要求，可以提高道路和桥梁的交通安全性，提供更好的行车体验。

因此，在道路与桥梁工程的设计中，设计师必须严格按照这些规范要求来完成工作。

《公路桥梁抗震设计规范》解读交通运输部发布了《公路桥梁抗震设计规范》（JTG/T 2231-01—2020，以下简称《规范》），作为公路工程行业标准，自2020年9月1日起施行。

原《公路桥梁抗震设计细则》(JTG/T B02-01—2008，以下简称原《细则》)同时废止。

为便于理解本次修订的主要内容，切实做好贯彻实施工作，现将有关修订情况解读如下：一、修订背景原《细则》自2008年实施以来，在公路桥梁抗震设计方面发挥了重要的规范和指导作用。

近年来，我国公路桥梁建设技术发展迅速，桥梁抗震设计技术也取得了重要进展，积累了大量设计经验和成熟的研究成果。

原《细则》已不能全面反映我国目前公路桥梁抗震设计的技术水平，为适应公路桥梁建设技术和抗震设计技术的发展，交通运输部组织完成了《规范》的修订工作。

二、《规范》的定位《规范》适用于单跨跨径不超过150m的圬工或混凝土拱桥、下部结构为混凝土结构的梁桥的抗震设计。

斜拉桥、悬索桥、单跨跨径超过150m的梁桥和拱桥的抗震设计，除满足本规范要求外，还应进行专项研究。

《规范》既考虑了当前我国桥梁抗震设计的技术需求及国内外桥梁抗震设计技术的新进展，也重点考虑了与《公路桥涵通用设计规范》《公路工程抗震规范》《钢筋混凝土及预应力混凝土桥涵设计规范》《中国地震动参数区划图》等相关标准的衔接。

《规范》的体系更为完善、适用性和可操作性更强，对进一步提升我国公路桥梁抗震设计水平具有指导作用。

三、特点及主要修订内容《规范》保持两水准设防、两阶段设计，抗震设防标准（地震作用重现期）和性能目标与原《细则》一致。

根据现行《中国地震动参数区划图》（GB18306-2015）的规定将计算地震作用常数调整为2.5，对抗震设计提出了更高的要求。

E1地震作用下，采用弹性抗震设计，要求墩、梁、基础等桥梁主体结构保持弹性状态，主要验算结构和构件的强度以及支座的抗震能力；E2地震作用下，对采用延性抗震设计的桥梁，主要验算结构变形（位移）和能力保护构件的强度以及支座的抗震能力，对采用减隔震设计的桥梁，主要验算结构强度以及减隔震装置的能力。

《公路桥梁设计通用规范JTG D60-2004》
1、为使公路桥额的设计符合技术先进、安全可是、耐么适用、经还合異的题求。

制定本规则：
2、本规范适用于公路桥涵的一般钢筋混凝土及预应力混凝土结构构件的设计，不适用于轻骨料混凝土及其他特种混凝土桥涵结构构件的设计。

3、本规范按照国家标准《公路桥梁设计通用规范JTGD60—2004》JTGD60—2004规定的设计原则编制。

基木术语、符号按照国家标准《公路桥梁设计通用规范JTGD60—2004》和国家标准《道路工程术语标准》JTGD60—2004的规定采用。

4、本规范采用以概率理论为基础的极限状态设计方法，按分项系数的设计表达式进行设计。

公路工程中有关桥梁的几个问题和建议摘要：在公路工程中，桥梁的设计与设计是重要的一环，本文对公路工程中有关桥梁设计与施工中的几个问题进行分析，并提出针对性的建议。

关键词：公路工程；桥梁；问题；建议从改革开放至今，我国的经济的发展速度已经越来越快，也成为了世界上第二大经济体，我国的公路建筑随着经济的发展也取得了具大的进步，但在公路的发展之中，还有一些问题需要解决，近些年公路工程中的桥梁设计的问题发生的案例越多，这充分反映了桥梁时没有充分地考虑桥梁的实际情况。

随着人们对于质量、安全意识的提高，需要在公路工程进行合理地设计，从而保证工程的质量，从目前来看，我国的桥梁设计和国外的设计还存在一定的差距，本文对桥梁施工中的几个问题进行分析，从而为我国公路工程的桥梁设计提供经验。

1桥梁几个问题和建议1.1大桥不能结合地形进行合理地选型（1）由于桥梁设计时要对其形式等要进行合理地选择，从而使桥梁的整体结构更加规范，必须在考虑桥梁具体情况的基础上进行选型。

对于W型的沟来说，一般不能采用T型结构的桥梁。

由于T型结构的桥梁的梁柱通常设置在谷底或者谷顶，从而使得桥梁柱之间的落差较大，使得桥梁整体受力不平衡，这样也为桥梁埋下了安全隐患。

在中间的山顶设置伸缩墩可以使得各个桥柱受力均匀。

（2）对于那些山区的高架桥梁来说，桥梁一般都比较高，这使得桥梁在施工过程中支座更换比较困难，应该采用那些跨径较大并且没有支座结构的桥梁，这也要可以使桥墩更加牢固。

对于平原中的桥梁来说，注重桥梁各部分的比例是非常重要的，比如，有些平原中的桥梁的高度只有几米却使用几十米的T 梁，这样就不太符合设计的要求，看起来也不美观。

另外，值得注意的是，相邻的桥梁的施工最好使用结构相同的材料，这样也比较容易进行管理和施工。

1.2桥台型式的选择不合理桥台的作用是连接路与桥，因此其重要性不言而喻，桥台的型工在选择时也非常重要，它直接影响到工程的造价以及桥梁的安全，在选择时主要参考依据是桥台的高度，如果桥台的高度越低，那么可以采用轻型桥台或者柱式桥台，如果桥台较高，那么可以采用U型桥台或者肋板式桥台。
