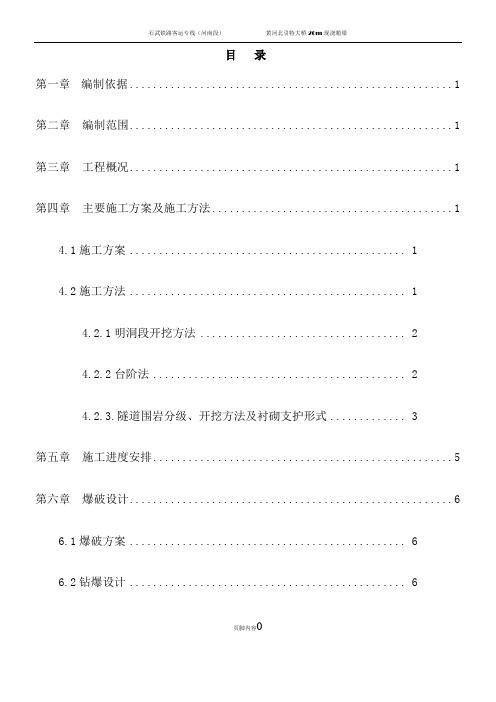

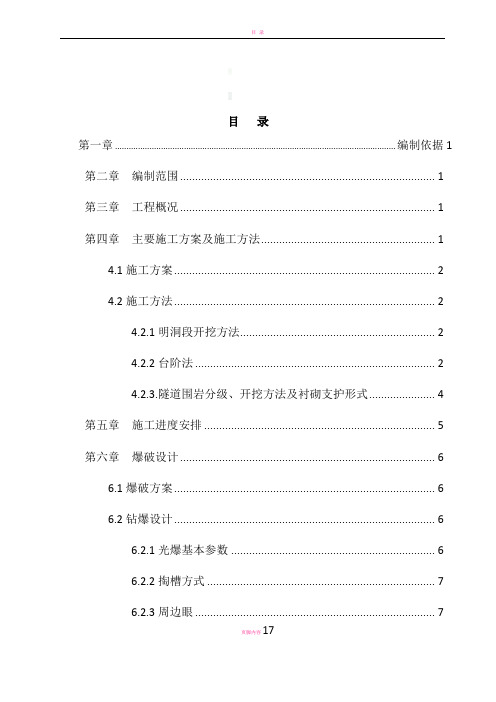

目录第一章编制依据 (1)第二章编制范围 (1)第三章工程概况 (1)第四章主要施工方案及施工方法 (1)4.1施工方案 (1)4.2施工方法 (1)4.2.1明洞段开挖方法 (2)4.2.2台阶法 (2)4.2.3.隧道围岩分级、开挖方法及衬砌支护形式 (3)第五章施工进度安排 (5)第六章爆破设计 (6)6.1爆破方案 (6)6.2钻爆设计 (6)页脚内容06.2.1光爆基本参数 (6)6.2.2掏槽方式 (7)6.2.3周边眼 (7)6.2.4掘进眼 (7)6.2.5装药结构及堵塞方式 (8)6.2.6炮眼布置 (8)6.3爆破设计的优化及爆孔布置 (12)第七章劳动力和机械设备配置 (12)7.1劳动力配置 (12)7.2机械配置 (13)第八章质量保证措施 (14)第九章安全、文明施工 (15)页脚内容1第一章编制依据1、新建贵阳枢纽小碧经清镇东至白云联络线《摆龙村一号隧道设计图》；2、新建贵阳枢纽小碧经清镇东至白云联络线第三册《隧道附图洞门及洞口工程》；3、《高速铁路隧道工程施工技术指南》铁建设（2010）241号；4、《高速铁路隧道工程施工质量验收标准》（TB10753-2010）；5、《铁路混凝土工程施工质量验收标准》（TB10424-2010）；6、《铁路工程基本作业施工安全技术规程》TB10301-2009；7、《铁路隧道工程施工安全技术规程》TB10304-2009；8、《爆破安全规程》GB6722-2011；9、新建贵阳枢纽小碧经清镇东至白云联络线站前4标《实施性施工组织设计》第二章编制范围新建贵阳枢纽小碧经镇东至白云联络线站前Ⅳ标（D1K64+770～D1K65+275）摆龙一号隧道。
第三章工程概况摆龙村一号隧道位于贵阳市金华新区金华镇摆龙村境内，全长505米，隧道进出口里程分别为D1K64+770、D1K65+275。
该隧道为时速200kmⅠ级铁路双线隧道，隧道内线间距为4.6m。
高速铁路建设专项施工方案
高速铁路建设专项施工方案1. 简介本文档旨在提供一份高速铁路建设专项施工方案。
该方案旨在确保高速铁路建设的顺利进行，同时注重施工质量与安全。
2. 施工流程2.1 前期准备在进行施工前，需要进行以下准备工作：- 土地征用和拆迁：与相关部门协调，完成土地征用和拆迁工作。
- 工程设计：根据相关规范和要求，进行高速铁路的工程设计。
- 材料采购：根据设计要求，采购所需的材料和设备。
2.2 施工阶段2.2.1 基础工程施工- 地平工程：进行土方开挖、填筑和压实等工作。
- 基础工程：按照设计要求进行基础的施工，包括桥梁、隧道等。
- 铁轨布设：对铁轨进行正确的布设和固定，确保线路的平直和稳定。
2.2.2 轨道工程施工- 轨道铺设：根据设计要求，进行轨道的铺设和焊接。
- 道岔安装：在需要转向的地方安装道岔，确保列车能够按要求转向。
- 电气化工程：进行接触网架设、牵引供电和信号设备安装等工作。
2.2.3 设备安装与调试- 车站建设：进行车站的建设和装修。
- 信号设备安装与调试：按照设计要求，安装信号设备并进行调试。
- 车辆调试：对列车进行相关的试运行和调试工作。
2.3 竣工验收- 竣工验收：对整个高速铁路进行验收，确保各项指标符合相关标准。
- 安全评估：进行安全评估，确保高速铁路的安全性。
3. 施工质量与安全控制为保证施工质量与安全，我们将采取以下措施：- 按照相关技术规范和质量标准进行施工。
- 加强施工现场管理，确保施工现场的安全和秩序。
- 提供必要的培训和技术指导，确保工人遵守相关的安全操作规程。
- 定期组织安全巡查和质量检查，及时发现和解决问题。
4. 总结本高速铁路建设专项施工方案包括了施工流程、施工质量与安全控制等内容。
通过科学的施工管理和严格的质量控制，我们将确保高速铁路建设的顺利进行，同时保证高速铁路的质量和安全性。
高速铁路隧道施工方案
高速铁路隧道施工方案随着交通发展的需求和技术的不断进步，高速铁路的建设逐渐成为现代城市的重要组成部分。
其中，隧道施工作为高速铁路建设中不可或缺的一环，其施工方案的制定对于确保铁路的安全和效益至关重要。
本文将探讨高速铁路隧道施工方案的相关内容，包括隧道施工工艺、施工流程和安全措施等。
一、隧道施工工艺1. 地质勘测在隧道施工前，需要进行详细的地质勘测工作，包括地下岩层的性质、水文地质条件、地震状况等。
根据勘测结果，确定隧道施工的设计参数和技术要求，为施工方案的制定提供依据。
2. 隧道掘进方法常见的隧道掘进方法包括爆破法、钻爆法和盾构法等。
选择不同的掘进方法需要综合考虑地质条件、隧道长度和施工周期等因素。
在选择爆破法时，需要注意爆破技术的合理运用，减少对周围环境和建筑物的影响。
3. 支护方式对于隧道施工过程中产生的洞口和洞身，需要采取相应的支护措施。
常用的支护方式有钢架支护、锚杆支护和喷锚支护等。
选择适当的支护方式能够提供良好的稳定性和承载能力，确保隧道施工的顺利进行。
二、施工流程1. 准备工作在隧道施工开始之前，需要进行施工场地的清理和平整，搭建施工设施和工地办公区，并确定施工人员的组织架构和工作分工。
2. 隧道掘进根据前期地质勘测结果和设计要求，选择合适的掘进方法进行隧道的掘进工作。
在施工过程中，需要根据地质条件的变化及时调整施工参数，并采取相应的支护措施。
3. 支护加固隧道掘进完成后，根据需要进行支护加固工作。
在进行支护加固时，需按照设计方案和技术规范进行施工，确保支护结构的稳定性和可靠性。
4. 安装设备在完成隧道的基本结构后，需要进行隧道设备的安装，包括通风设备、照明设备和防火设备等。
设备的安装需要符合相关技术标准和规范，保证设备的正常运行和使用效果。
5. 完善配套工程在隧道施工完成后，需要对隧道周边的配套工程进行完善。
包括排水系统的建设、公路和桥梁的修建等。
这些配套工程的完成对于确保隧道的功能和使用效果起到重要作用。
隧道工程专项施工方案
新建铁路成都至贵阳线乐山至贵阳段CGZQSG4标段隧道工程专项施工方案编制：审核：批准：中交第二航务工程局有限公司成贵铁路项目经理部二〇一四年五月目录一、编制依据、编制范围及设计概况 (1)1.1 编制依据 (1)1.2 编制范围 (2)1.3 设计慨况 (2)二、工程慨况 (2)2.1 工程概述 (2)2.2 主要技术参数见表 (2)2.3 主要工程数量 (3)三、自然特征 (4)3.1 沿线地形地貌 (4)3.2 工程地质 (4)3.3 水文地质特征 (5)3.4 地震动参数 (5)3.5 气象特征 (6)四、施工方法与工艺 (6)4.1 隧道洞身开挖 (7)4.2 支护 (18)4.3 洞门与明洞施工 (24)4.4 超前地质预报 (27)4.5 监控量测 (28)4.6 隧道防排水施工方案 (36)4.7仰拱施工 (41)4.8 二次衬砌 (41)4.9 附属工程 (45)4.10 综合接地 (47)五、工程质量保证措施 (47)5.1 超前地质预报 (47)5.2 监控量测 (48)5.3 隧道开挖 (48)5.4 爆破 (48)5.5 对揭露的围岩级别识别 (49)5.6 开挖进尺控制 (49)5.7 喷射混凝土 (49)5.8 衬砌混凝土 (49)5.9 施工安全步距 (50)5.10 隧道防水 (50)5.11 防衬砌开裂的技术措施 (51)5.12 防排水施工措施 (51)5.13 未按设计要求进行铺设钢筋网等临时支护的预防措施 (51)5.14 台车衬砌质量控制措施 (52)5.15 结构防排水施工处理不当预防措施 (52)5.16 衬砌中防水层在铺设中有破损、折曲现象预防措施 (52)5.17 仰拱施工预防措施 (52)5.18 电缆槽施工控制措施 (53)六、施工安全保障措施 (53)6.1 开挖施工安全保证措施 (53)6.2 火工品运输及爆破施工安全保证措施 (54)6.3 装碴及运输安全保证措施 (55)6.4 支护、衬砌安全保证措施 (57)6.5 通风与防尘安全保证措施 (58)6.6 临时用电及照明安全保证措施 (58)6.7 防火、防洪、洞内排水安全保证措施 (60)6.8瓦斯爆炸防范措施 (61)七、文明施工、环水保措施 (66)7.1 文明施工 (66)7.2 环保措施 (68)7.3 噪音控制 (70)7.4 防扬尘措施 (70)7.5 水资源保护 (71)一、编制依据、编制范围及设计概况1.1 编制依据（1）新建铁路成都至贵阳线乐山至贵阳段站前工程现场踏勘调查资料；（2）新建铁路成都至贵阳线乐山至贵阳段站前工程招标文件、补遗说明书及招标文件答疑书；（3）新铁路成都至贵阳线乐山至贵阳段站前工程设计图纸、工程量清单；（4）国家有关方针政策和国家、铁路总公司有关标准规范、验标和规程等；（5）我单位铁路工程的施工经验；（6）中交二航局通过质量体系认证中心认定的ISO9001:2000《质量手册》和《程序文件》；（7）《高速铁路隧道工程施工质量验收标准》（TB10753-2010）；（8）《铁路混凝土工程施工质量验收标准》（TB10424-2010）；（9）《高速铁路路基工程施工质量验收标准》(TB10751-2010) ；（10）《高速铁路隧道工程施工技术指南》（铁建设[2010]241号）；（11）《铁路混凝土工程施工技术指南》（铁建设[2010]241号）；（12）《高速铁路路基工程施工技术指南》（铁建设[2010]241号）；（13）《铁路隧道防水材料暂行技术条件第1部分防水板》（科技基[2008]21号）；（14）《铁路隧道防水材料暂行技术条件第2部分止水带》（科技基[2008]21号）；（15）《铁路隧道工程施工安全技术规程》（TB10304-2009）；（16）《铁路隧道防排水施工技术指南》（TZ331-2009）；（17）《铁路隧道超前地质预报技术指南》（铁建设（2008）105号）；（18）《铁路隧道工程施工技术指南》（TZ204-2008）；（19）《铁路隧道监控量测技术规程》（TB10005-2010）；（20）《地下工程防水技术规范》（GB50108-2008）；（21）《锚杆喷射混凝土支护技术规范》（GB50086-2001）；（22）《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》（铁建设〔2010〕120号）、《铁路隧道防水板铺设工艺技术规定》（建技〔2010〕13号）等文件；（23）新建铁路成都至贵阳线乐山至贵阳段《指导性施工组织设计》、《标准化建设方案》、《标准化管理》、《施工图（站前工程）技术交底资料》、《施工图（站前工程）技术交底资料CGZQSG-标段》等文件。
铁路隧道爆破专项施工方案
铁路隧道爆破专项施工方案隧道爆破施工方案一、工程概况本施工方案针对一条铁路隧道爆破施工工程进行设计，隧道总长1000米，断面尺寸为6米×6米，隧道主要由砂岩组成，其中含有少量的硬破碎带。
本施工方案旨在通过爆破施工方式，达到开挖隧道的目的。
二、施工准备1.施工区划划定：将施工区域划分为爆破区、清理区和安全区三个区域，确保施工过程中人员的安全。
2.清理区准备：设置专门的清理区，将爆破产生的碎石等物料及时清理，以保证隧道畅通。
3.安全措施：在施工现场设置警示标志，并配备专业的爆破工具和设备，确保人员的施工安全。
三、方案实施1.爆破孔设计：根据隧道的尺寸和岩性，合理设计爆破孔的位置和数量。
常用的爆破孔布置方式为正交网状孔布置。
爆破孔的直径为80毫米，间距为1.5米。
2.钻孔施工：采用钻石钻头进行钻孔，钻孔深度为8米。
钻孔完成后，将孔口清理干净，并进行测量，以保证孔深的准确性。
3.装药与装载：在爆破孔中放入爆破药品，使用专门的装药管进行装药。
每个爆破孔装药量为1.2kg。
装药后，进行装载，使用钢筒将装药管放入孔中，并用砂浆将孔口封堵。
4.起爆：在装药完成后，待所有爆破孔都装载完成后，进行起爆。
起爆采用电起爆方式，并设置合理的爆炸延时时间，以实现同步起爆。
5.清理炮口：爆破后，将隧道内的碎石和残留的炸药清理出来，确保隧道畅通，以便后续开挖施工。
四、安全控制1.施工现场安全：施工现场周边设置警示标志，划定安全区，严禁无关人员进入施工现场，在工人之间设置警戒线，确保施工期间的人员安全。
2.装药安全：装药时必须佩戴防爆眼镜和手套，并进行良好的防护。
在装药完成后，装药工具和装药管必须妥善存放，防止发生意外。
3.爆破起爆安全：起爆时严格按照操作规程进行，保证安全起爆。
起爆前必须确认无人员在爆破区域内，以免造成人员伤亡。
五、施工效果评估在爆破完成后，对隧道进行观察和测量。
观察爆破区域的情况，检查隧道内是否有裂缝和滑坡等现象；测量隧道的尺寸和地形，以评估爆破效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章编制依据 (1)第二章编制范围 (1)第三章工程概况 (1)第四章主要施工方案及施工方法 (1)4.1施工方案 (1)4.2施工方法 (1)4.2.1明洞段开挖方法 (2)4.2.2台阶法 (2)4.2.3.隧道围岩分级、开挖方法及衬砌支护形式 (3)第五章施工进度安排 (5)第六章爆破设计 (6)6.1爆破方案 (6)6.2钻爆设计 (6)6.2.1光爆基本参数 (6)6.2.2掏槽方式 (7)6.2.3周边眼 (7)6.2.4掘进眼 (7)6.2.5装药结构及堵塞方式 (8)6.2.6炮眼布置 (8)6.3爆破设计的优化及爆孔布置 (12)第七章劳动力和机械设备配置 (12)7.1劳动力配置 (12)7.2机械配置 (13)第八章质量保证措施 (14)第九章安全、文明施工 (15)第一章编制依据1、新建贵阳枢纽小碧经清镇东至白云联络线《摆龙村一号隧道设计图》；2、新建贵阳枢纽小碧经清镇东至白云联络线第三册《隧道附图洞门及洞口工程》；3、《高速铁路隧道工程施工技术指南》铁建设（2010）241号；4、《高速铁路隧道工程施工质量验收标准》（TB10753-2010）；5、《铁路混凝土工程施工质量验收标准》（TB10424-2010）；6、《铁路工程基本作业施工安全技术规程》TB10301-2009；7、《铁路隧道工程施工安全技术规程》TB10304-2009；8、《爆破安全规程》GB6722-2011；9、新建贵阳枢纽小碧经清镇东至白云联络线站前4标《实施性施工组织设计》第二章编制范围新建贵阳枢纽小碧经镇东至白云联络线站前Ⅳ标（D1K64+770～D1K65+275）摆龙一号隧道。
第三章工程概况摆龙村一号隧道位于贵阳市金华新区金华镇摆龙村境内，全长505米，隧道进出口里程分别为D1K64+770、D1K65+275。
该隧道为时速200km Ⅰ级铁路双线隧道，隧道内线间距为4.6m。
洞内采用重型轨道碎石道床，铺设Ⅲ型轨枕（2.6m）及60kg/m钢轨，轨道结构高度766mm。
隧区岩溶中等至强烈发育，隧道进出口右侧边坡顺层且洞身右侧围岩顺层偏压。
洞身与梨木山断层平行，相距30~80m,洞身位于地下水垂直渗流带内，地下水对混凝土无侵蚀性。
第四章主要施工方案及施工方法4.1施工方案根据设计要求，隧道除明洞段为明挖之外，隧道暗挖段采用锚喷构筑法施工、光面爆破开挖。
暗挖段根据围岩类别的不同分别采用IV级围岩采用台阶法，V级围岩采用台阶法+临时横撑。
4.2施工方法4.2.1明洞段开挖方法摆龙村1号隧道明洞段进出口各15m共30米。
明洞段均采用明挖法施工。
摆龙村1号隧道明洞基本处于强风化灰岩层，施工时采用挖机施工，每施工一个台阶立即进行喷锚支护。
遇到有不易破除岩石的部位采用控制爆破开挖。
4.2.2台阶法隧道开挖分上下台阶施工（除仰拱开挖外），上下台阶长度可以根据实际施工做适当调整。
微台阶长度宜控制在5米左右，长台阶不宜超过14米。
本隧道施工段台阶法施工适用于Ⅳ、Ⅴ级围岩。
1、施工工序（1）先开挖①部，然后进行①部台阶周边的支护及临时支护，即初喷4cm厚混凝土，铺设钢筋网，架立钢拱架和I18临时横撑（I18临时横撑仅在Ⅴ级围岩浅埋段或软质岩地段设置），并设置锁脚锚杆。
待打入径向锚杆后复喷混凝土至设计厚度。
（2）在滞后①部一段距离之后（可根据施工机械配置、人员安排等情况适当调整），开挖②部，待②部开挖完后进行台阶周边部分初喷4cm 厚混凝土，铺设钢筋网，接长钢拱架，打入径向锚杆后复喷混凝土至设计厚度。
（3）在滞后②部一段距离后，开挖③部，待碴土清除干净后，施作隧底混凝土。
2、 施工注意事项（1）工序变化处钢架应设锁脚锚杆，以确保钢架基础稳定。
在Ⅳ级围岩偏压地段也应注意下台阶安全，防止塌方。
（2）台阶高度、长度可根据施工机具，人员等安排进行适当调整。
（3）钢架之间纵向连接钢筋应及时施作并连接牢固。
（4）各部台阶开挖长度一般不宜超过14m ，围岩条件变化时可酌情缩短或延长台阶长度。
（5）复合衬砌段在施工时，需按有关规范及标准图的要求进行监控量测，根据监控量测的结果进行分析，确定灌注二次衬砌的时机及调整支护参数，必要时可喷混凝土封闭掌子面。
必要时可在上台阶底部设10cm 厚的喷混凝土临时仰拱。
（6）I18横撑连接处或与钢架连接处均设置钢垫板（240×500×16mm ）。
（7）大拱脚采用钢垫板（240×500×16mm ）与斜撑焊接连成整体。
（8）I18横撑为临时支护,施工中应尽量倒换使用。
4.2.3.隧道围岩分级、开挖方法及衬砌支护形式1、隧道围岩分级及开挖方法摆龙村一号隧道围岩分级及开挖方法见表2-1。
2、衬砌支护形式隧道D1K64+770~785，D1K65+260~275明洞衬砌，隧道洞身采用喷锚支护、复合式衬砌结构。
Ⅴ，Ⅳ级围岩采用曲墙带仰拱衬砌断面形式。
复合式衬砌支护参数见表2-2。
注：1.拱部锚杆采用φ22组合中空锚杆，边墙锚杆采用普通砂浆锚杆；2.Ⅳ、Ⅴ级围岩地段拱部系统锚杆根据地层岩性、风化程度、覆盖层厚度等情况进行设置。
第五章施工进度安排坚持经济、合理与实用相结合的原则。
采用先进的施工技术和管理技术，应用科学的组织方法，合理安排施工顺序。
下表为洞身开挖作业循环时间表。
（1考虑工序衔接、其它等因素的影响，计划进度指标采用75m/月。
（2考虑工序衔接、其它等因素的影响，计划进度指标采用38m/月。
总体计划：2014年3月10日-5月10日边仰坡开挖2014年5月11日-6月10日导向墙及进口大管棚施工2014年6月11日-2015年4月31日初支2014年7月15日-2015年5月25日衬砌2015年3月10日-2015年6月20日附属第六章爆破设计6.1爆破方案爆破方案的选择以如何提高炮眼的利用率和如何控制开挖轮廓和爆破振动对地层的扰动为指导思想。
本施工段隧道洞口浅埋段土质围岩采用人工配合机械明挖法施工，遇个别孤石进行松动爆破，挖机配合开挖。
本施工段隧道洞身Ⅳ、Ⅴ级围岩采用台阶法施工，台阶法开挖采用光面爆破。
人工手持风钻配合多功能台架钻孔，2#岩石乳化炸药（Φ32mm×240mm），电雷管起爆，非电毫秒管微差光面爆破。
6.2钻爆设计6.2.1光爆基本参数隧道初步开挖时，炸药单耗量和光面爆破参数参照下表“巷道掘进单位炸药耗药量”“光面爆破参数表”，实际施工时根据对应各级围岩爆破效果对本参数进行适当调整。
采用中空直眼或斜眼掏槽。
直眼掏槽操作较简单，钻孔方向易掌握，被广泛采用，洞身开挖采用直眼掏槽。
因本工程隧道断面大，采用人工手持风钻钻孔，采用三级复合楔形掏槽方式。
各级围岩掏槽眼深度如下1、Ⅳ级围岩第一级掏槽眼深1.9m，第二级掏槽眼深2.5m，第三级掏槽眼深2.3m。
2、Ⅴ级围岩第一级掏槽眼深1.3m，第二级掏槽眼深2.1m，第三级掏槽眼深1.7m。
6.2.3周边眼周边眼尽可能靠帮布置，眼距适当缩小，并减少炮眼内的装药量。
确保爆破后岩壁平直、成型规整，减少对围岩的扰动。
因在施工现场周边眼钻孔时机械位置的限制，钻孔方向可适当外插，眼底可偏出轮廓线5～10cm。
岩性较软时，周边眼眼位可在设计开挖轮廓线以内5cm左右，爆破后采用风镐修整洞壁。
根据隧道围岩情况，周边眼间距选取如下：Ⅳ级围岩45cm、Ⅴ级围岩40cm。
6.2.4掘进眼掘进眼介于掏槽眼和周边眼之间。
它的作用是扩槽和破碎岩石。
掘进眼根据隧道围岩与岩石性质，均匀排列，深度跟每循环进尺相同。
最外一圈掘进眼与周边眼间距的圈距按下式计算：D=E/M式中：E——按光面爆破要求确定的周边眼孔间距；M——光面爆破炮眼密集系数，选取M=0.8。
其余掘进眼的圈距大体可按80～100cm均匀布置，平均为90cm。
6.2.5装药结构及堵塞方式周边眼装药结构：采用不偶合和间隔装药结构、不偶合系数为1.8。
详见下图“光面爆破周边眼装药示意图”其它眼：均采用连续装药结构。
所有装药炮眼用炮泥堵塞，周边眼堵塞长度不小于25cm。
一般炮孔装药结构示意图6.2.6炮眼布置下台阶先挖侧炮眼布置图下台阶后挖侧炮眼布置图Ⅳ级围岩台阶法开挖炮眼布置图下台阶先挖侧炮眼布置图下台阶后挖侧炮眼布置图Ⅴ级围岩台阶法开挖炮眼布置图堵塞，然后按区域将雷管脚线理顺，集中在一起用传爆雷管联结，传爆雷管尽量选用低段的非电毫秒雷管（其延时误差相对较小），并确保段数相同，最后所有传爆雷管用火雷管联结。
6.2.9用药量计算6.3爆破设计的优化及爆孔布置爆破效果检查项目主要有：断面周边超欠挖检查；开挖轮廓圆顺度，开挖面平整检查；爆破进尺是否达到爆破设计要求；爆出石碴块是否适合装碴要求；炮眼痕迹保存率，硬岩≥80％，中硬岩≥60％，并在开挖轮廓面上均匀分布；两次爆破衔接台阶不大于10cm。
爆破设计优化：每次爆破后检查爆破效果，分析原因及时修正爆破参数，提高爆破效果，改善技术经济指标。
根据岩层节理裂隙发育、岩性软硬情况，修正眼距，用药量，特别是周边眼。
爆孔布置优化：根据爆破后石碴的块度大小修正爆孔及装药参数。
若爆破后石碴块度较大则曾密炮眼数量、并相应减少每炮孔用量量。
根据开挖面凹凸情况修正钻眼深度，使爆破眼底基本落在同一断面上。
第七章劳动力和机械设备配置第八章质量保证措施1、技术交底工程开工前，在认真熟悉设计图纸和规范标准的基础上，由各工点技术负责人向全体施工人员进行技术交底，讲清该项工程的设计要求、技术标准、以及各种爆破参数等。
2、测量、量测测量资料必须经换手复核无误，再报监理工程师审查认可，方可用于施工，并对中线桩、水准点建立定期复测检查制度，测量与施工应建立联系制度。
做好隧道预留沉降量控制，根据现场实际监控量测资料对预留沉降变形可以进行适当调整。
3、各级围岩施工段施工前，组织作业班组人员、现场管理人员、工程技术人员召开专项施工交底会议，详细准确做好交底工作。
4、当前方地质出现变化迹象或接近围岩分界线时，必须用地质雷达、超前探孔等方法先探明隧道的工程地质和水文地质情况，才能进行开挖。
5、应严格控制超欠挖，当石质坚硬完整且岩石抗压强度大于30MPa 并确认不影响衬砌结构稳定和强度时，允许岩石个别凸出部分(每1m2 不大于O.1m2)凸入衬砌断面，锚喷支护时凸入不大于30mm，衬砌时不大于50mm，拱脚、墙脚以上lm 内严禁欠挖，超挖值应符合表8-1表中允许超挖值的要求。
6、开挖轮廓要预留支撑沉落量及变形量，并利用量测反馈信息进行及时调整。
7、做好钻爆设计分析总结，及时调整优化钻爆设计，严格控制隧道成形质量。
8、洞身开挖在清除浮石后应及时进行初喷支护。
9、硬岩无剥落，中硬岩基本无剥落，软弱围岩无大的剥落或坍塌，开挖面平整。
