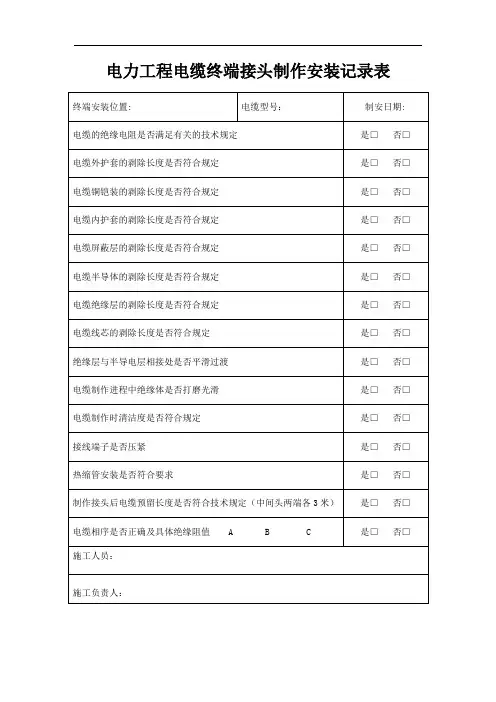

10kV电力电缆终端头制作安装记录

电缆终端头制作标准化作业流程图编写作业指导书、作W指导卡：填写工作票\在铠装断口处保留20mm内垫层、其余剥除。

将电缆接地线固定在牢固的构件上，并可靠接地。

电缆试验合格\播去填充物•分开芯线，打光铠装上接地线的焊区•川地线连通每相铜屏敲层和铠装，并且焊牢。

套入单孔防雨裙,（每相两支，下层上边缘线距离三孔防雨袒上边缘线170mm .上层防雨裙距离中在三义根部包绕填充胶.形似橄榄状.最大直径大于电缆外径将三拆套套入三相分相的根部，由指套根部依次向两端加热，将其田4\由指套指端量取40mm钢屏蔽层.用绝缘胶带固定后余部分剥除.保留20mm将相色管按照相续放宜距离接线端子250mm处，加热安装接线端子，孔深加5mm剥去线芯绝缘,倒角。

压接端子后，倒角处包绕填充胶.并搭接线端编号：0115010610kV蘑哈线兄弟矿业线路接引作业指导书编写:审核:批准:工作负责人:作业日期2011年12月29日至2011年12月29日扎兰屯岭东电力建设有限责任公司1.1本指导书适用于扎兰屯岭东电力建设有限责任公司蘑哈线兄弟矿业 线路接引作业。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格 式、流程、原则不变。

2、引用文件2.1国家电网公司《电力安全工作规程（电力线路部分）》 2.2 GB 50168-1991电气安装工程，电缆线路施工验收规范 2. 3 JB/T8144. 3-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求电缆接头 2.4 JB/T8144. 1-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求总则 2.5JB/T8144. 2-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求电缆终端头 2.6GB12706. 1-2002额定电压35KV 及以下铜芯，铝芯塑料绝缘， 电力电缆第一部分：一般规定 2.7GB12706. 2-2002额定电压35KV 及以下铜芯、铝芯塑料绝缘电 力电缆第二部分：聚氯乙烯绝缘电力电缆2. 8 GB12706. 3-2002额定电压35KV 及以下铜芯、铝芯塑料绝缘， 电力电缆第三部分：交联聚乙烯绝缘电力电缆 2.9国家电网公司《电力电缆线路运行规程》1. 范3、人员分工4、材料5.工器具6、风险分析及防范措施7、开工8.作业内容10.验收记录12.作业指导书执行情况评估评估项符合项可操作性整改意见。

---------------------考试---------------------------学资学习网---------------------押题------------------------------.10KV电力电缆热缩型终端头制作及验收一、施工准备1．人员组织（表一）2．所需工具（表二）3．所需材料（表三）..2 铝箔带0.08×30 m 2 2..二、热缩工序流程图电缆测试剥切外护套剥内垫层剥铠装固定三叉手套焊接地线包绕热熔胶带分芯线固定应力管固定绝缘管剥铜屏蔽层、半导体层压接端子安装固定填写安装技术记录固定相色管电气性能测试图1 10KV交联聚乙烯电力电缆户内终端头制作工序流程图三、冷缩工序流程图电缆测试剥切外护套剥铠装剥内垫层包绕热熔胶带固定三叉手套分芯线焊接地线固定应力管压接端子固定绝缘管剥铜屏蔽层、半导体层固定三、单孔防雨罩固定相色管电气性能测试固定相色管填写安装技术记录安装固定..图2 10KV交联聚乙烯电力电缆户外终端头制作工序流程图四、户内热缩型电缆终端头操作要领）电缆测试：1 兆欧表测量绝缘电阻，一般应大于5000MΩ。

制作前用2500V 2）剥切外护套：、户外头由末所示尺寸，户内头由末端量取550mm用电缆夹将电缆垂直固定，按图3①，剥去外护套。

端量取750mm②④③30 20750户内550户外·图 3电缆终端头剥切示意图..①PVC护套②铠装带③内垫层④铜屏蔽层3）剥铠装：从外护套断口处量取30mm铠装保留，用铜扎线绑扎3道，其余剥除。

4）剥内垫层：在铠装断口处向末端保留20mm内垫层，其余剥除。

5）分芯线：割弃线芯间填充物，把线芯小心分开。

6）焊接地线：用砂布打光铠装上的接地线焊区。

取铜纺织地线，用砂布将两端打光，一端牢固的焊在铠装上，另一端分成三股，分别焊在三根芯线的铜屏蔽带上，焊接处表面应平整光滑无虚焊。

7）包绕热熔胶带：在三叉根部从内垫层外缘至外护套10mm处用半迭法包缠热熔胶带长约65mm，形似橄榄状最大处直径大于电缆外径约15mm。

.10KV电力电缆热缩型终端头制作及验收一、施工准备1．人员组织（表一）2．所需工具（表二）3．所需材料（表三）..2 m 2 2..二、热缩工序流程图电缆测试剥切外护套剥内垫层剥铠装固定三叉手套焊接地线包绕热熔胶带分芯线固定应力管固定绝缘管剥铜屏蔽层、半导体层压接端子安装固定填写安装技术记录固定相色管电气性能测试图1 10KV交联聚乙烯电力电缆户内终端头制作工序流程图三、冷缩工序流程图电缆测试剥切外护套剥铠装剥内垫层包绕热熔胶带固定三叉手套分芯线焊接地线固定应力管压接端子固定绝缘管剥铜屏蔽层、半导体层固定三、单孔防雨罩固定相色管电气性能测试固定相色管填写安装技术记录安装固定..图2 10KV交联聚乙烯电力电缆户外终端头制作工序流程图四、户内热缩型电缆终端头操作要领）电缆测试：1 兆欧表测量绝缘电阻，一般应大于5000MΩ。

制作前用2500V 2）剥切外护套：、户外头由末所示尺寸，户内头由末端量取550mm用电缆夹将电缆垂直固定，按图3①，剥去外护套。

端量取750mm②④③30 20750户内550户外·图 3电缆终端头剥切示意图..①PVC护套②铠装带③内垫层④铜屏蔽层3）剥铠装：从外护套断口处量取30mm铠装保留，用铜扎线绑扎3道，其余剥除。

4）剥内垫层：在铠装断口处向末端保留20mm内垫层，其余剥除。

5）分芯线：割弃线芯间填充物，把线芯小心分开。

6）焊接地线：用砂布打光铠装上的接地线焊区。

取铜纺织地线，用砂布将两端打光，一端牢固的焊在铠装上，另一端分成三股，分别焊在三根芯线的铜屏蔽带上，焊接处表面应平整光滑无虚焊。

7）包绕热熔胶带：在三叉根部从内垫层外缘至外护套10mm处用半迭法包缠热熔胶带长约65mm，形似橄榄状最大处直径大于电缆外径约15mm。

8）固定三叉手套：将三叉手套套入三叉根部，由手指根部依次向两端加热固定。

9）剥半导体层铜屏蔽层：..由手套手指根部量取55mm铜屏蔽层，其余剥除。

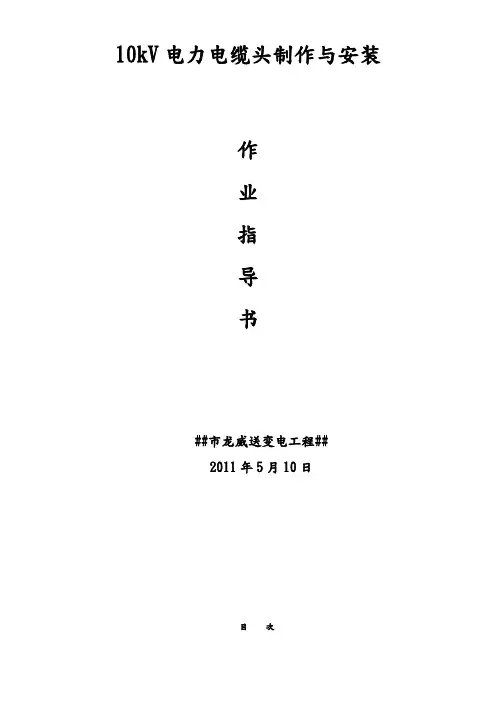

10kV电力电缆头制作安装作业指导书范本-制度大全10kV电力电缆头制作安装作业指导书范本之相关制度和职责，1目的规范10kV电力电缆头制作及安装作业,保证作业人员安全和作业质量。

2适用范围本指导书适用于贵州电网公司10kV电力电缆终端头、中间接头制作及安装的作业。

3引用标准下列标准所包含的条...1 目的规范10kV电力电缆头制作及安装作业,保证作业人员安全和作业质量。

2适用范围本指导书适用于贵州电网公司10kV电力电缆终端头、中间接头制作及安装的作业。

3 引用标准下列标准所包含的条文,通过引用而构成本作业指导书的条文。

本书出版时,所示版本均为有效。

所有标准都会被修订,使用本书的各方,应探讨使用下列标准最新版本的可能性:GB 5589?《电缆附件试验方法》GB 9327?《电缆导体压缩和机械连接接头试验方法》GB 11033 《额定电压26/35kV及以下电力电缆附件基本技术要求》GB 14315 《电线电缆导体用压接型铜、铝接线端子和连接管》GB/T 50169-1992?《电气装置安装工程接地装置施工及验收规范》GB/T 50168-1992《电气装置安装工程电缆线路施工及验收规范》DL 408-1991?《电业安全工作规程》(发电厂和变电所部分)DL 409-1991?《电业安全工作规程》(电力线路部分)DL/T 596-1996?《电力设备预防性试验规程》Q-CSG 1002-2004?《架空线路及电缆安健环设施标准》4 安全措施? 4.1 工作前认真履行“两票”制度,严格遵守《电业安全工作规程》(电力线路部分)(发电厂和变电所部分)中的有关规定。

4.2?制作热缩电缆头时,工作现场必须配备灭火器材。

4.3 外接施工电源时必须两人进行。

5 作业准备5.1 人员准备:工作负责人:1人;技术负责人:1人;工作人员:2人;辅助工:4人(在杆塔上安装时,视情况再增加人员)。

5.2 作业人员必须是经考试合格的人员。

10KV胶联电缆热缩终端头及中间接头制作作业指导书1 目的：规范维护检修作业程序和作业标准，提高维护检修人员素质，保证设备维护检修质量和作业全过程安全有序。

2 适用范围：10KV胶联电缆热缩终端头及中间接头制作。

345 作业危险因素和环境因素辨识及对策表针对检修作业对象，编写危险因素和环境因素辨识和相应对策措施，以保证作业的安全进行和环境卫生的保持。

针对检修作业对象，编写危险因素和环境因素辨识和相应对策措施，以保证作业的安全进行和环境卫生的保持。

6 作业人员要求及职责分工执行时在状态栏做“√”标记7 作业工器具及消耗材料执行时在状态栏做“√”标记8 作业程序、技术要求及质量控制点8．1 作业流程图：8．2作业过程质量控制点8．3作业进度及工时此步工作结束后，由班组C级质检员进行见证此步工作过程，由甲方点检员及监理人员进行见证此步工作结束后，由班组C级质检员进行见证此步检修过程，由甲方点检员及理监理人员进行见证。

此步检修过程，由甲方点检员及监理人员进行见证。

9．1作业前情况统计表：9．2现场作业技术记录：9．4 附记（电缆的起点、终点、电缆的长度、中间接头的位置、制作时的天气情况、工艺尺寸及材料使用说明）________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________。

10kV电缆冷缩终端头制作安装作业标准包括以下方面：
1. 电缆准备：选择适当规格的电缆，清除电缆外皮和绝缘层上的污垢，并根据终端头的规格剥去合适长度的绝缘层。

2. 终端头准备：根据电缆类型和终端头规格选择适当的终端头，检查终端头的型号和质量，并清洁终端头的内部和外部表面。

3. 终端头安装：将终端头套在电缆绝缘层上，确保终端头与绝缘层良好接触，使用适当的工具将终端头压缩固定。

4. 导体连接：根据终端头的设计，将电缆导体与终端头的导体连接部分固定连接，确保连接牢固且电流传导良好。

5. 终端头冷缩：使用热风枪或其他适当的工具对终端头进行冷缩处理，以确保绝缘层与终端头完全密合。

6. 测试和检查：对终端头安装后的电缆进行电气测试和外观检查，确保终端头安装正确且没有故障。

7. 包装和记录：对安装完成的终端头进行适当的包装，记录必要的安装信息，如终端头型号、电缆信息、安装日期等。

以上是制作和安装10kV电缆冷缩终端头的基本标准，具体操作过程可能会根据不同的终端头厂商和项目要求有所不同，应根据具体情况进行操作。

同时，在进行安装前应确保操作人员具备相关技能和培训，并严格遵守安全操作规范。

第 1 页共 1 页。

10kV电缆热缩终端头制作安装作业1、摇测电缆绝缘及放电。

2、剥去护套及钢铠。

3、剥内护层、分芯线。

4、焊接地线。

5、包绕填充胶和密封胶。

6、固定三芯分支套。

7、剥铜屏蔽层、半导体层、缠绕应力疏散胶。

8、固定应力管、压接端子。

9、包绝缘密封胶。

10、固定绝缘管。

11、固定密封管和相色管。

12、(户外头)固定伞裙。

13、试验。

14、安装电缆终端、恢复现场。

1、电缆绝缘电阻测试合格后，对摇测的电缆充分放电；穿入镀锌钢管。

2、电缆校直锯齐，用支架或人工将电缆垂直固定，剥除800mm电缆外护套。

由外护层断口向上留30mm钢铠，缠绕绑线固定后，剥除其余钢铠。

3、由钢铠断口向上留30mm内护层，其余剥除。

分开三相芯线切掉填充物。

4、焊接地线时用砂纸或钢锉将钢铠焊地线区打光，将地线分别焊在铜屏蔽带和钢铠上(钢铠接地与铜屏蔽层接地应绝缘)。

5、包绕填充胶和密封胶时在三叉根部包绕填充胶，形似撖榄状，最大直径大于电缆外径约15mm钢铠焊地线区应包在填充胶内。

清洁外护套切口处后缠绕密封胶。

6、将三芯分支套套入三叉根部，往下压紧，由分支套根部向两端加热固定。

7、从分支套指端向上留取30mm铜屏蔽层，其余剥除；再向上留取30mm半导体层，其余剥除；清理绝缘表面残留的半导体碎颗粒。

将应力疏散胶拉薄，缠绕在半导体层和绝缘层交接处，把余斜坡填平，各搭接5-10mm。

8、将应力控制管套入各相，搭接20mm铜屏蔽，加热固定；在芯线端部剥去绝缘层，长度为端子孔深加5mm，端部削成“铅笔头”状接端子。

9、在三芯支套指端包密胶，用密封胶填平金属端子压接处和线芯绝缘连处，密封胶应搭接端子和线芯绝缘各10mm。

10、在绝缘层表面涂硅脂膏，将绝缘管套至三叉根部，从下往上加热固定。

11、将密封管套在端子接管部位，加热固定。

将相色管分别套在相应芯线上，加热固定。

12、将三孔伞裙套入，在距三叉口100mm处加热固定；再依次套入单孔伞裙，每相两个，间距约为150mm，加热固定。
