15K除砂器操作手册

CSQ78-70 除砂器〔3 1/16-10000psi〕操作手册为了防止万一……:请认真阅读操作手册前方可操作！操作时必问你自己，万一……。

目录一、安全提示二、技术数据三、简介四、操作五、操作提示六、框架构造七、运输八、图纸九、技术支持一安全提示使用除砂器的工作场合自然会有两种不行避开的主要危急存在：冲蚀和高压。

1冲蚀:冲蚀是由于高速度流体携带有固相物造成。

冲蚀常消灭在管线内部,在缩颈处，在拐弯处和在具有紊流的地方。

冲蚀可把管件在几分钟内切割开，造成整套管路系统的损坏，并且这种损坏是不行修复的，这种损坏在外观目视是无法看得见的。

管件内流体的速度直接与流体的流量有关。

在短期的勘探测试中,对于永久安装的管件,不允许超过适用于 API 14E 推举的流速标准。

在持续数小时的勘探测试中,假设没有砂子产出，流速可超过 API 14E 标准，假设万一有砂子流出，就必需遵守 API 的限定速度。

气体管线内80 英尺/秒(24m/s〕油管线内15 英尺/秒(4。

5m/s〕预防冲蚀的方法除限制流量外,限制固相物存在的方法有两种：1.就是在掌握头和油嘴管汇之间安装高压除砂器设备，最多的去除油嘴管汇前的砂子。

2。

还可能增大流淌管线的内径.2高压高压的危急在于其高压无掌握地释放〔20 升 10MPa 的气体压力所存的能量相当于 250 克 TNT 炸药释放的能量〕操作除砂器翻开容器管线设备时,要极其留神以避开压力的突然释放，尤其是估量到有固相物存在时，更要留神积存的压力！操作除砂器永久没有“例行的”程序。

二技术数据：1 设备构成:①PFF52—70 平板线 2 套在排砂管路上,起关闭作用②PFF78—70 平板线9 套在主通径和除砂筒上下游的管路上，起开关作用③ZJLF52—70 节流线 1 套在排砂管路终端，调整排砂量作用④WT78—70 五通 2 件在起联接枢纽作用的主通径上⑤过滤筒 2 件是除砂作用的主要件，在两翼管路上⑥压力表、压差表各 1 件观看工作中的压力状况和压差状况和放空作用⑦1/2 NPT.70MPa 针阀 5 件在下游管路组成一组旁通管线，起放空和充压作用⑧框架 1 部集运输、起吊、操作平台为一体的框架构造此设备就是一套3”通径,70MPa压力，在两翼增加除砂装置的管汇构造2 技术参数最大工作压力10000psi〔70MPa)工作温度—20℃—120℃最大干气体过流量 1 百万方/天最大液体过流量5000 桶/日滤芯最大允许压差1500 psi〔10.3MPa〕过滤筒容积46 升卡箍连接密封10＃卡箍连接口顶部卡箍连接口φ210，70MPa入口3FIG150 母,孔径φ78出口3FIG150 公，孔径φ78排砂口2FIG1502 母,孔径φ38内部连接 3 1/16-10000 法兰外形尺寸(长×宽×高〕：280m×2.18m×4.06m〔本体框架〕7。

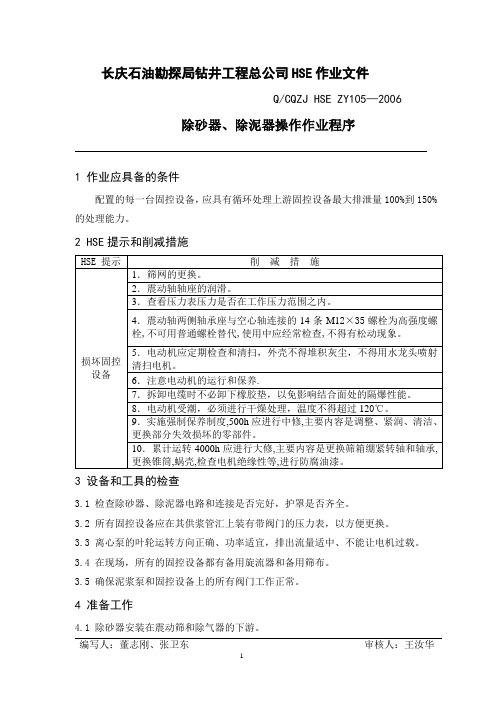

长庆石油勘探局钻井工程总公司HSE作业文件Q/CQZJ HSE ZY105—2006除砂器、除泥器操作作业程序1 作业应具备的条件配置的每一台固控设备，应具有循环处理上游固控设备最大排泄量100%到150%的处理能力。

2 HSE提示和削减措施3 设备和工具的检查3.1 检查除砂器、除泥器电路和连接是否完好，护罩是否齐全。

3.2 所有固控设备应在其供浆管汇上装有带阀门的压力表，以方便更换。

3.3 离心泵的叶轮运转方向正确、功率适宜，排出流量适中、不能让电机过载。

3.4 在现场，所有的固控设备都有备用旋流器和备用筛布。

3.5 确保泥浆泵和固控设备上的所有阀门工作正常。

4 准备工作4.1 除砂器安装在震动筛和除气器的下游。

编写人：董志刚、张卫东审核人：王汝华4.2 除泥器应安装在除砂器的下游。

4.3 除砂泵的吸入管线从沉沙罐中（或它自已的罐中）吸入泥浆，然后排出至下一个泥浆罐。

4.4 除泥器吸入除砂器净化过的泥浆。

注意：禁止用一个泵同时带动除砂器和除泥器。

每一台设备都应按顺序安装，并备有自己的离心泵。

4.5 离心泵吸入口应安装一个过滤筛，以防止大块物体进入并堵塞旋流器。

4.6 尽量缩短吸入管和排出管的长度，并使尺寸大于排出管汇尺寸。

4.7 为让回浆流到除泥器吸入罐，应在其下部安装一个平衡补偿管线。

4.8 除砂器、除泥器安装在泥浆罐上足够的高处，使得排出的泥浆以大约45的角度、在自重的作用下流进下一个泥浆罐。

4.9 排出管线始终处于液面以上，避免在管线中形成真空。

4.10 底流槽应以易于传输的方式，将岩屑引导到收集存放点。

5 作业步骤5.1 除砂器的操作5.1.1 根据钻井液循环系统的实际情况进行安装。

5.1.2 进出液胶管的连接固定,不得有渗漏情况。

5.1.3 检查电动机的旋转方向是否符合皮带轮护罩上的标识。

5.1.4 除砂器在每次使用前应先检查各部螺丝有无松动,震动转轴是否灵活。

5.1.5 启动离心泵之前,确保离心泵上的吸入阀是打开的。

旋流除砂机操作程序说明书
旋流除砂操作程序
一、总体运行要求：
当启动鼓风机进入设定程序，进行松砂、提砂、砂水分离时，除砂机停止运行。

设定程序运行结束后，则启动除砂机。

二、运行周期：
除砂机每运行90min（可调），则进行一次设定程序（松砂、提砂、砂水分离运行）。

三、程序控制：
1、将转换开关旋至自动位（SC1）。

2、（SC2）旋钮为一号自动开关，（SC3）旋钮为二号自动
开关。

3、运行周期，除砂机停。

风机启动（一台风机供一只沉
砂池）。

4、松砂电磁阀开启约3～5秒后关闭，同时开启提砂电磁
阀。

5、提砂电磁阀开启约10秒后砂水分离机开。

6、提砂电磁阀开启约10～20分钟（可调）后关闭。

7、砂水分离器延时15分钟后关闭。

8、设定程序完成后开启除砂机进行下一个运行周期。

四、二套提砂设备配套一台砂水分享器时，提砂必须错开，提高砂水分机效果。

**************有限公司。

除砂器操作规程操作：1、洗井初期使用200μm滤网，一旦充分洗井后则使用100μm滤网。

对于使用支撑剂的压裂后排砂通常使用200μm滤网。

2、在除砂器上部装一个STATION，所有闸板要记清楚圈数。

3、如果出砂量非常大，如压裂后排砂，滤网底部不要装丝堵，装密封圈，使用砂筒底部可调油嘴排砂至污水池，排砂前将砂筒内憋压300PSI （10至20BAR）。

4、设备安装前应测量易冲蚀点的壁厚，并且在测试过程中每6小时测量一次壁厚，检查是否发生冲蚀。

5、如果滤网底部装上丝堵，不装O型圈，但必须将旁通打开，其他情况关闭。

6、除砂桶的上盖不要涂黄油，这是金属对金属密封，黄油会粘住坚硬的颗粒损伤金属密封面，一定要保持绝对清洁。

7、每4 小时提出滤网一次，检查滤网是否损坏；检查除砂桶内部是否损坏。

8、使用时一个砂筒工作，另一个备用，工作筒装满砂后，使用备用筒，保证工作的连续性。

9、气动铰链工作气压4至6BAR，切不可超过6BAR。

10、如果压差突然下降，意味着滤网损坏，应立即使用备用桶除砂。

11、工作结束后应使用清水排污（砂子），防止砂子或支撑剂沉淀在不必要的区域。

12、洗井初期要特别注意压差，因为井里的黄油或丝扣油会堵住滤网，只能将滤网从砂筒内取出后用高压蒸汽清洗滤网。

13、如流体中有硫化氢，对除砂器的任何操作都应使用空气呼吸器。

14、如果遇到含有CO2的井，除砂器放压一定要慢，防止将O型圈崩裂。

流体走砂桶：开始工作前确认滤网尺寸，产量和预期的粘度合适。

1.确保每个砂筒与压差表连接管线在导通状态，与泄压孔相连的管线隔离状态。

2.一个砂筒内缓慢充压，直至与管线内压力相同。

3.打开入口上游闸阀，打开入口下游闸阀。

4.打开出口下游闸阀，打开出口上游闸阀。

5.打开压差表的隔离针阀，读取压差读数。

6.缓慢关闭旁通阀，不推荐洗井期间再开这个阀门，以防止砂堵。

7.记录压差表上的读数，因为在初洗井阶段，压差取决于气产量和流体的组分。

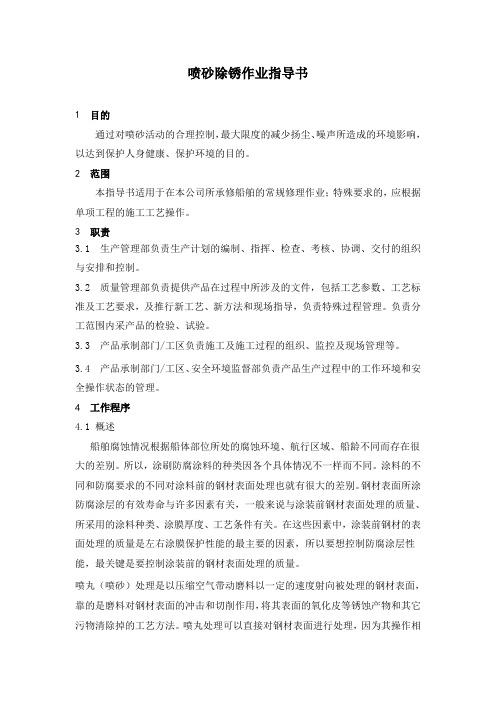

喷砂除锈作业指导书1目的通过对喷砂活动的合理控制，最大限度的减少扬尘、噪声所造成的环境影响，以达到保护人身健康、保护环境的目的。
