基于STM32的四旋翼无人机设计无人机技术的发展已经逐渐成为科技领域的热门话题，而四旋翼无人机则是其中一种应用广泛的无人机类型。
它可以应用于农业、航拍、物流等各种领域，具有很大的市场潜力。
本文将介绍基于STM32的四旋翼无人机设计，讨论其硬件构架和软件系统，希望可以为无人机爱好者提供一些技术方面的参考和帮助。
一、硬件构架1. 电机和螺旋桨四旋翼无人机采用四个电机驱动四个螺旋桨来产生上升力和姿态控制。
选择合适的电机和螺旋桨对于无人机的飞行性能至关重要。
电机需要具备足够的功率和转速来推动螺旋桨产生足够的升力，并且要求响应速度快，可以方便地实现姿态控制。
螺旋桨的尺寸、材质和设计也需要仔细选择和匹配，以确保其具有良好的气动性能和结构强度。
在选用电机和螺旋桨时，还需要考虑整机的配比和平衡，以保证无人机的飞行平稳性和操控性。
2. 传感器系统无人机的传感器系统是其智能化和自主飞行的关键。
常见的传感器包括陀螺仪、加速度计、罗盘、气压计等。
这些传感器可以实现无人机的姿态感知、空间定位和高度控制等功能，从而保证无人机的飞行稳定性和精准性。
在选择传感器时，需要考虑其精度、响应速度、通信接口和适应环境等因素，以保证传感器系统可以满足无人机的实际飞行需求。
3. 控制系统基于STM32的四旋翼无人机设计通常采用飞控主板来实现飞行控制和数据处理。
飞控主板集成了微处理器、传感器接口、无线通信模块等功能，可以实现无人机的自主控制和遥控操作。
在设计控制系统时，需要考虑飞行控制算法、通信协议、数据处理速度等因素。
飞控主板还可以通过扩展接口连接其他外围设备，如GPS模块、避障传感器、摄像头等，实现更丰富的功能和应用。
二、软件系统1. 飞行控制算法飞行控制算法是基于传感器数据和飞行器状态信息，实现对电机转速和螺旋桨姿态的智能控制。
常见的飞行控制算法包括PID控制、自适应控制、模糊控制等。
这些算法可以根据无人机的动力学特性和环境变化，实现稳定的姿态控制、高效的空间定位和精准的高度控制。
小型四旋翼低空无人飞行器综合设计小型四旋翼低空无人飞行器综合设计一、引言近年来，随着科技的不断发展，无人飞行器成为了航空领域的热门研究课题。
小型四旋翼低空无人飞行器因其灵活性和机动性而备受关注。
本文旨在综合设计一种小型四旋翼低空无人飞行器，并对其关键设计问题进行探讨。
二、设计目标本次设计的小型四旋翼低空无人飞行器的设计目标如下：1. 具备良好的悬停稳定性，能够在低空进行稳定的悬停飞行；2. 具备较高的操控能力，能够完成复杂的机动动作；3. 具备一定的荷载能力，能够搭载各种传感器或设备，以实现不同应用场景的需求；4. 具备良好的安全性，能够应对紧急情况并自动返航。
三、机构设计1. 旋翼设计：选择合适的旋翼叶片尺寸、扭矩和旋翼转速，以实现所需的升力和推力，并保证飞行器的稳定性和机动性。
2. 机身设计：考虑到飞行器的结构强度和重量的平衡，使用轻质且强度高的材料，以实现飞行器的结构刚度和稳定性。
3. 电机设计：根据所需的推力和转速要求，选择合适的电机，并配置相应的驱动和控制系统。
四、控制系统设计1. 姿态控制：采用惯性测量单元（IMU）获取飞行器的姿态信息，通过PID控制算法实现稳定的悬停飞行和精确的操控。
2. 导航系统：利用全球定位系统（GPS）和陀螺仪传感器获取飞行器的位置和速度信息，实现精确的导航和定位。
3. 通信系统：设计一套可靠的数据传输系统，将飞行器采集到的数据传输到地面控制器，并接收指令以实现远程操控。
4. 紧急情况处理：设计一套自主判断机制，当飞行器遇到故障或紧急情况时，能够自动触发返航程序，确保飞行器的安全。
五、能源系统设计1. 电源选择：根据需求选择合适的电池类型和容量，以提供飞行器所需的电力。
2. 能效优化：通过优化电机和电子元件的功耗，减少能源的消耗，延长飞行器的续航时间。
3. 充电系统：设计一套快速充电系统，以提高电池的充电效率和充电速度，减少充电时间。
六、飞行器性能测试设计完成后，对飞行器进行性能测试，验证其实际飞行性能和稳定性。
10 | 电子制作 2019年02-03月用“正反桨”，1号和4号电机作为“正桨”，顺时针旋转提供向上的升力，2号和3号电机作为“反桨”，逆时针旋转提供向上升力。
本文设计了一款结构简单、性能卓越，基于遥控器控制和手机APP 两种控制模式的四旋翼飞行器。
图1 四旋翼飞行器飞行模式图1 硬件模块四旋翼飞行器包括姿态检测单元、处理器、电机驱动等模块。
以低功耗MSP430F5529微处理器为系统控制器，陀螺仪ITG3205、加速度计ADXL345等作姿态检测，以2.4GHz 频段的无线通信方式进行遥控，总体设计框图如图2所示。
动，而内部线圈固定，在扭力，和转速等上具有优越的性能，每个电机都需要电调驱动。
调制信号为50Hz 的PWM 波，其占空比范围是0~100%。
微型飞行器体积小，重量轻。
采用有刷电机（空心杯电机），MOS 管驱动，具有以下优良特性：（1）能效高：能量转换效率很高，一般在70%以上。
（2）启动快：启动极快，一般小于28ms，好的产品甚至可以达到10ms 以内。
（3）其他：运行稳定，转速波动小，重量轻等。
MOS 管驱动的原理是：当输入端是高电平时，MOS 管导通、电机转动；当输入是低电平时MOS 管截止、电机停止旋转，所以PWM 信号的占空比可以调节电机的转速。
■1.2 控制器模块飞行控制以MSP430F5529为控制器，通过对姿态检测单元（陀螺仪、加速度计、磁力计）数据分析，确定飞行姿态。
调节PWM 波的占空比实现对电机的转速的控制，进而控制飞行器。
MSP430F5529单片机在性能和功耗方面取得了较大的突破，低功耗是其最大的特点，主频频率最高可达25MHz。
飞行器通常有两种模式如图1所示，“十”模式和“×”模式。
因较于“十”模式，“×”模式控制更加灵活，因此采用“×”模式。
姿态检测模块包括三轴陀螺仪ITG3205、加速度计ADXL345、磁力计MAG3110。

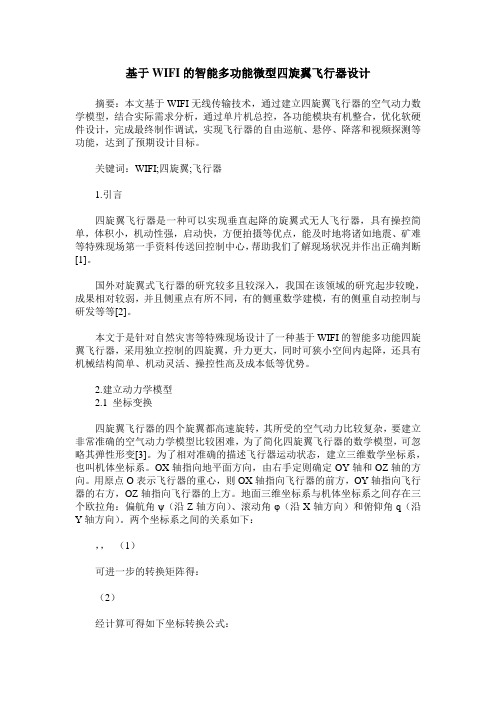

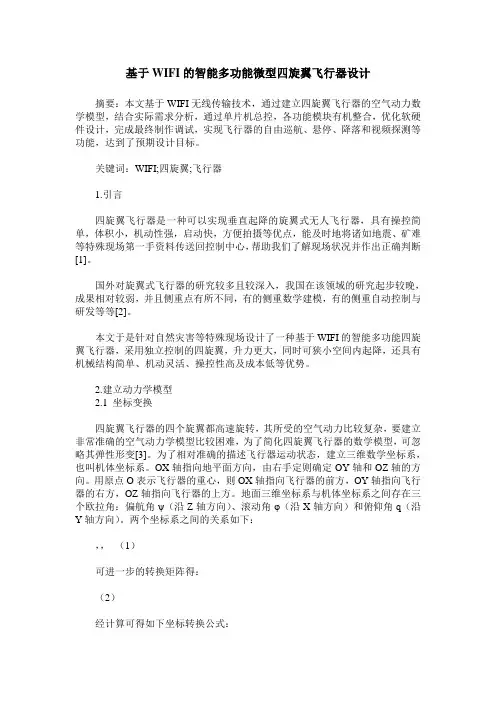

基于WIFI的智能多功能微型四旋翼飞行器设计摘要：本文基于WIFI无线传输技术，通过建立四旋翼飞行器的空气动力数学模型，结合实际需求分析，通过单片机总控，各功能模块有机整合，优化软硬件设计，完成最终制作调试，实现飞行器的自由巡航、悬停、降落和视频探测等功能，达到了预期设计目标。
关键词：WIFI;四旋翼;飞行器1.引言四旋翼飞行器是一种可以实现垂直起降的旋翼式无人飞行器，具有操控简单，体积小，机动性强，启动快，方便拍摄等优点，能及时地将诸如地震、矿难等特殊现场第一手资料传送回控制中心，帮助我们了解现场状况并作出正确判断[1]。
国外对旋翼式飞行器的研究较多且较深入，我国在该领域的研究起步较晚，成果相对较弱，并且侧重点有所不同，有的侧重数学建模，有的侧重自动控制与研发等等[2]。
本文于是针对自然灾害等特殊现场设计了一种基于WIFI的智能多功能四旋翼飞行器，采用独立控制的四旋翼，升力更大，同时可狭小空间内起降，还具有机械结构简单、机动灵活、操控性高及成本低等优势。
2.建立动力学模型2.1 坐标变换四旋翼飞行器的四个旋翼都高速旋转，其所受的空气动力比较复杂，要建立非常准确的空气动力学模型比较困难，为了简化四旋翼飞行器的数学模型，可忽略其弹性形变[3]。
为了相对准确的描述飞行器运动状态，建立三维数学坐标系，也叫机体坐标系。
OX轴指向地平面方向，由右手定则确定OY轴和OZ轴的方向。
用原点O表示飞行器的重心，则OX轴指向飞行器的前方，OY轴指向飞行器的右方，OZ轴指向飞行器的上方。
地面三维坐标系与机体坐标系之间存在三个欧拉角：偏航角ψ（沿Z轴方向）、滚动角φ（沿X轴方向）和俯仰角q（沿Y轴方向）。
两个坐标系之间的关系如下：，，（1）可进一步的转换矩阵得：（2）经计算可得如下坐标转换公式：（3）经过坐标转换后对其进行数学建模则相对简单。
2.2 建立数学模型该飞行器在机体坐标系下的受力可表示为[4]：（4）转移到地面坐标系上的线位移运动方程可表示为：（5）因该飞行器飞行速度相对较低，则空气阻力系数可以忽略不计。
四旋翼飞行器的设计查重98%四旋翼微型飞行器是一种以4个电机作为动力装置.通过调节电机转速来控制飞行的欠驱动系统;为了实现四旋翼微型飞行器的自主飞行控制,对飞行控制系统进行了初步设计,并且以C8051F020单片机为计算控制单元,给出了飞行控制系统的硬件设计,研究了设计中的关键技术;由于采用贴片封装和低功耗的元器件,使飞行器具有重量轻、体积小、功耗低的优点;经过多次室内试验,该硬件设计性能可靠,能满足飞行器起飞、悬停、降落等飞行模态的控制要求.一．微小型四旋翼飞行器的发展前景根据微小型四旋翼飞行器发展现状和相关高新技术发展趋势，预计它将有以下发展前景。
1 )随着相关研究进一步深入，预计在不久的将来小型四旋翼飞行器技术会逐步走向成熟与实用。
任务规划、飞行控制、无 G P S 导航、视觉和通信等子系统将进一步健全和完善，使其具有自主起降和全天候抗干扰稳定飞行能力。
它未来的主要技术指标：任务半径 5 k m，飞行高度 1 0 0 m，续航时间 1 h ，有效载荷约 5 0 0 g ，完全能够填补目前国际上在该范围内侦察手段的空白。
2 )未来的微型四旋翼飞行器将完全能够达到美国国防预研局对 M A V基本技术指标的要求。
随着低雷诺数空气动力学研究的深入，以及纳米和 M E MS 技术的发展，四旋翼 M A V必然取得理论和工程上的突破。
它将是一种有 4个旋翼的可飞行传感器芯片，是一个集成多个子系统 ( 导航与控制、动力与能源、任务与通信等子系统) 的高度复杂ME M S系统；不但能够在空中悬停和向任意方向机动飞行，还能飞临、绕过甚至是穿过目标物体。
此外，它还将拥有良好的隐身功能和信息传输能力。
3 )微小型四旋翼飞行器的编队飞行与作战应在未来的战争中，微小型四旋翼飞行器的任务之一将是对敌方进行电子干扰并攻击其核心目标。
单个微小型飞行器的有效载荷量毕竟有限，难以有效地完成任务，而编队飞行与作战不仅可以极大地提高有效载荷量，还能够增强其突防能力。
微型四旋翼无人机控制系统设计与实现微型四旋翼无人机控制系统设计与实现一、引言随着无人机技术的快速发展，微型四旋翼无人机因其体积小、机动性强、操作简单等特点而备受关注。
本文将介绍微型四旋翼无人机的控制系统设计与实现，包括硬件结构设计、飞行控制算法、遥控器与无人机的通信以及飞行状态监测等方面的内容。
二、硬件设计微型四旋翼无人机的硬件结构由四个电机和相应的螺旋桨组成，同时还包括飞控、电池、传感器和通信模块等。
电机通过螺旋桨产生推力，控制无人机的飞行方向和姿态。
飞控是无人机的大脑，通过接受传感器数据并进行计算，控制电机输出相应的信号以实现飞行任务。
虽然整个系统设计较为复杂，但由于无人机体积小，所以硬件结构相对较简单。
三、飞行控制算法微型四旋翼无人机的飞行控制算法通常包括姿态控制和高度控制两部分。
姿态控制通过测量无人机的姿态角度，并计算出所需的姿态角度偏差，然后通过PID控制器调整电机的转速，从而实现姿态的稳定控制。
在姿态控制的基础上，高度控制通过测量无人机的高度，并计算出所需的高度偏差，然后通过PID控制器控制推力大小来调整飞行高度。
四、遥控器与无人机的通信遥控器是无人机和操作员之间的重要媒介，通过遥控器操作，操作员可以实现对无人机的遥控飞行。
遥控器通过无线通信方式与无人机进行数据的传输，包括指令的发送和无人机状态的接收。
在通信方面，常用的方式有无线电通信和蓝牙通信，通过指令的传输和接收，操作员可以实时了解无人机的状态，从而对无人机进行精确的操作和控制。
五、飞行状态监测飞行状态监测是无人机飞行过程中的重要环节，通过监测无人机的各项指标来实时反馈无人机的飞行状态。
常见的监测指标包括无人机的姿态角度、高度、速度、电池电量等，这些指标可以通过传感器的测量得到。
操作员通过监测无人机的飞行状态，可以及时调整飞行控制算法参数，以确保无人机的顺利飞行。
六、结论通过本文的介绍，我们对微型四旋翼无人机的控制系统设计与实现有了初步的了解。
四旋翼飞行器控制系统硬件电路设计首先，在硬件电路设计中，关键是选择合适的传感器。
常用的传感器包括加速度计、陀螺仪和磁力计等。
加速度计用于测量飞行器的线性加速度，陀螺仪用于测量飞行器的角速度，磁力计用于测量飞行器的方向。
这些传感器需要与处理器进行接口连接，并能够提供准确的数据。
因此，在硬件电路设计中，需要选取高性能的传感器，同时设计稳定可靠的电路板。
其次，处理器是控制系统的核心。
处理器的选择应综合考虑性能、功耗和成本等因素。
常用的处理器有单片机和微处理器。
单片机适用于简单的控制任务，如姿态控制和飞行模式切换等。
而微处理器适用于复杂的控制任务，如路线规划和数据处理等。
在硬件电路设计中，处理器需要与传感器和电调进行接口连接，并能够高效地处理控制指令。
此外，处理器还需要具备足够的计算能力和存储空间，以便实现飞行控制算法和数据记录功能。
电调是控制电机转速的关键组件。
通常，四旋翼飞行器需要四个电调以控制四个电机的转速。
电调需要接收处理器发送的PWM信号，并将其转换为适当的电机转速。
在硬件电路设计中，电调需要具备快速响应的能力，并能够输出稳定的PWM信号。
此外，电调还需要有适当的保护机制，以避免过载和短路等故障。
最后，电机是驱动飞行器旋转的关键组件。
电机的选择应综合考虑功率和效率等因素。
常用的电机有无刷电机和有刷电机。
无刷电机具有高效率和长寿命等优点，因此在硬件电路设计中通常选择无刷电机。
电机需要与电调进行接口连接，并能够输出适当的推力。
此外，电机还需要具备足够的扭矩和转速范围，以应对不同的飞行任务。
总之，四旋翼飞行器控制系统硬件电路设计涉及多个组件的选择和接口设计等方面。
在设计过程中，需要综合考虑传感器、处理器、电调和电机等因素，以实现飞行器的控制能力和飞行稳定性。
