二次回路试验介绍

110KV变电站互感器二次回路的试验分析摘要：如今科学技术持续进步，在日常生活中电力量持续增多，电力系统的安全性和稳定性和人们日常生活有着紧密的联系。

其中对于变电器、母线和发电机的保护，需要增强对于保护装置的重视，其中包括保障电网的稳定性以及安全性。

本文在概述了变电站电力互感器、电压互感器二次回路压降基础上，对变电站互感器二次回路优化实验展开分析，以期降低互感器故障率，提升变电站工作效率。

关键词：110KV变电站；互感器；二次回路引言如今经济持续进步，人们生活水平也在持续增强，人们对于电能的需求也在不断增多，电力行业也获得了更加显著的发展。

不过在变电站运行时期，电力互感器二次回路隐患会直接影响到电力系统和设备的正常运行，电力企业和人们的经济效益也会受到影响。

在这种情况下，本文研究了变电站互感器二次回路，避免二次回路中产生安全隐患，确保能够给有关的工作人员提供参考。

1电力互感器应用1.1互感器运行原理互感器运行中，一次线圈匝数少且方便接线，反之二次线圈接线复杂且匝数多。

二次绕组与变化大，极易出现接错。

电路系统中一二次线圈串联在一起，围绕二次线圈测量仪表与继电器串接在一起，电流线圈自身阻抗力较小，所以正常运行状态下，互感器状态趋于短路。

一般情况下，单项、星型及非完全星型是三种常用接线方法，电流互感器接线是否正确，对计量与倍率正确性有着重要的影响；准确的继电保护与远方采集测控，与系统安全稳定运行密切相关，因而正确接线可避免很多问题。

1.2互感器应用电力互感器应用中，被测电压线路上连接一次线圈，二次线圈连接测量仪表及继电器待测电压线路，在电压互感器一次线圈上进行加设，即为一次电压；二次线圈产生的感应电压即为二次电压，在测量仪表与继电器中加设。

结合相关比例，电压互感器电压发生变化，所以电压比就是其主要参考数值。

此外，互感器使用过程中，一二次线圈额定匝数比表示其额定电压比。

如果忽略误差不计，那么互感器电压与其匝数成正比关系，因此这是电压互感器计算的基本公式。

电流互感器二次回路检测方法简析摘要:文章论述了电流互感器二次回路的正确、安全运行对电力系统的稳定可靠运行的重要意义。

二次回路故障检测主要有绝缘检查法、直流检测法、交流法检测、一次通流法等方法。

电流二次回路的各项检测方式在面对不同阶段类型保护及自动化装置的电流二次回路所体现出来的特点，可进行有机组合，从而对电流二次回路起到良好的检测效果。

关健词:电流二次回路;检测方法;继电保护;有机组合一、检测方法简要介绍电流互感器二次回路故障主要存在以下几点:首先，对地绝缘损坏或两点接地:此种情况下，互感器二次回路通过大地产生分流现象，一次系统潮流电流将不能准确通过二次回路反映出来，二次回路中装置设备将无法正确反映一次系统运行状态，有可能引起二次装置产生误测、拒动、误动等现象，影响电力系统的安全稳定运行。

其次，回路断线:此种情况下，二次装置将采集不到断线相电流量，回路公共端会产生不平衡电流，将会引起装置误动;同时，还会使断点处产生高感抗电压，影响人与设备的安全。

此方法能有效确保回路接线的正确性，但实际操作上工作流程比较繁琐，此外也无法检测出回路绝缘性能，无论从操作过程还是检测效率上来看都不经济，仅在二次接线施工中核对芯线或现场缺乏其他检测设备时使用。

电桥回路电阻测试法可简洁的判断出二次回路的贯通性是否良好;还能较为明显的分辨出互感器二次绕组的组别特性，是一种行之有效的回路检测方法。

3.互感器极性检测试验法。

以一次母线作为基准，将干电池的正极搭接电流互感器一次桩头的极性端，负极搭接电流互感器一次桩头的非极性端。

将电流互感器二次回路终端的装置与回路在端子排上断开，在断开点串入一个指针式直流微安表，微安表正极与二次电流回路极性端相连，微安表负极与二次电流回路非极性端相连。

依据电流互感器A、B、C相别在一次侧用干电池正极与互感器一次的极性端分别进行通断拉合试验，在二次侧按相别观察微安表指针偏转状况。

根据所观察的指针偏转状况可明确判断出被检测电流回路的一、二次极性关系和贯通性是否良好。

关于二次回路及继电保护试验主要内容与关键注意事项摘要：伴随着整个社会的飞速发展，大众的生活水平也发生了与之相应的转变。

大家越来越注重生产制造过程中的用电保护与运用。

我们要高度重视电力工程的保护与二次回路内容，这样才可以更好地开发设计更多供电系统具体内容，使社会发展可以不断发展与发展。

本来就来详细介绍二次回路和继电保护试验主要内容和关键常见问题。

关键词：二次回路试验；继电保护试验；关键注意事项引言:改革开放以来，人们的生产效率和生活水平发生了质的飞跃。

然而，如果你想进一步发展，你必须把电力生产作为头等大事，而二次回路是最重要的亟待解决的问题。

只有有效、彻底地解决了此问题，才能发挥更大的作用，更有效地发展。

从而为社会发展做出巨大贡献。

与此同时，我们还需要更多的试验、更多的预防措施，以便更好地为二次回路和继电保护试验服务。

二次回路和继电保护装置是社会经济发展的重要手段。

我们要大力加强对于整个继电系统软件的监管，便于二次回路问题和继电保护试验主要内容可以更好地帮我们开展继电保护试验。

二次回路试验组成：指一次设备的监管、操纵、精确测量、优化与维护。

依据检测仪器、控制与数据信号元器件、保护装置、电流电压互感器、电压电压互感器等特殊规定联接配置电路称之为二次接线或二次电路。

内容：二次电路插电试验前，仅有电气元件特性达标后，才可以进行成组试验，查验电路联接正确与否，元件及动作是不是符合规定。

交流、直流控制电路和信号电路应通过正式电源系统进行检查和测试。

例如：项目施工电源用于为交流控制和信号电路供电，硅整流装置用于临时更换直流电源的电池。

二次电流和二次电压能够相互交流电流和电压电路的插电试验。

二次电压接入时，应避免电流电压互感器把它送到一次侧，导致风险。

另一个电流电压互感器还可以用来联接二次电源，电压上升后由一侧系统软件联接电流电压互感器的二次电压。

当应用负载电流时，负载电流能从短路故障电路中的一侧向另一侧推送相对较低的电压来获取；负载变电器（如电流提升管）可用于供货负载。

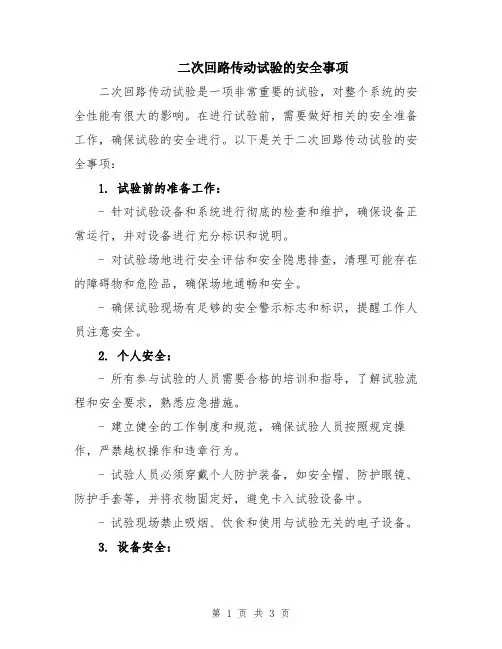

二次回路传动试验的安全事项二次回路传动试验是一项非常重要的试验，对整个系统的安全性能有很大的影响。

在进行试验前，需要做好相关的安全准备工作，确保试验的安全进行。

以下是关于二次回路传动试验的安全事项：1. 试验前的准备工作：- 针对试验设备和系统进行彻底的检查和维护，确保设备正常运行，并对设备进行充分标识和说明。

- 对试验场地进行安全评估和安全隐患排查，清理可能存在的障碍物和危险品，确保场地通畅和安全。

- 确保试验现场有足够的安全警示标志和标识，提醒工作人员注意安全。

2. 个人安全：- 所有参与试验的人员需要合格的培训和指导，了解试验流程和安全要求，熟悉应急措施。

- 建立健全的工作制度和规范，确保试验人员按照规定操作，严禁越权操作和违章行为。

- 试验人员必须穿戴个人防护装备，如安全帽、防护眼镜、防护手套等，并将衣物固定好，避免卡入试验设备中。

- 试验现场禁止吸烟、饮食和使用与试验无关的电子设备。

3. 设备安全：- 确保试验设备和仪器的可靠性和完好性，防止设备故障引发事故。

- 确保试验系统的电源接地良好，线路连接牢固可靠，减少漏电和火灾的风险。

- 试验设备应设置可靠的保护装置，如过载保护、温度保护、短路保护等，确保设备在异常情况下能够及时停机或断电。

- 注意试验设备和周边设备的防护，确保试验过程中不会发生意外碰撞、摔落等危险。

4. 急救和应急措施：- 设立急救站点和急救箱，并确保工作人员能够迅速、有效地使用急救设备和药品。

- 建立应急预案，明确各个责任人员的职责和行动指南，并进行演练和训练，以提高事故应对和处理的能力。

- 针对不同的事故类型，制定相应的应急措施，例如火灾应急、电击事故应急等，并将相关措施和联系方式明示于现场。

5. 试验后的处理：- 试验结束后，及时清理试验现场，检查设备和仪器的完好性，并做好记录和报告，为后续的检修和维护提供依据。

- 对试验过程中发现的问题和隐患，以及安全事故和事故隐患要及时做好记录、分析和处理，提出改进措施，防止事故再次发生。

变电站主变压器二次回路试验发布时间：2022-04-24T09:13:41.715Z 来源：《福光技术》2022年7期作者：杨磊[导读] 主变二次回路调试在变电站二次回路调试中牵涉面最广，原理较深，难度较大。

国网北京检修公司北京摘要：主变二次回路调试在变电站二次回路调试中牵涉面最广，原理较深，难度较大。

掌握主变二次回路的调试原理和方法对其他线路间隔、母线间隔等的二次回路调试均有一定的参考意义。

本文将从主变的连接组别检查、冷却系统试验、非电气量试验、温度遥测试验、调压开关试验、电流试验几个方面对主变二次回路试验进行分析。

关键词：变电站；主变压器；二次回路一、主变本体二次回路试验（1）连接组别的检查由于500kV变压器低压侧存在外部连接错误的可能，因此检查低压侧的一侧连接顺序是否符合Yyd11的连接组别，是进行二次回路试验的大前提。

如果忽略此项检查，随后的电压电流试验均不能发现这一错误的结果，直至启动投产试运行进行到电压核相及六角图测试步骤才能发现，这势必会影响投产的顺利进行。

所以及时检查500kV主变压器的连接组别很重要，尤其是一些主变更换项目，新安装主变的低压侧套管CT极性可能与之前的主变相反，工程实际中往往会出现连接错误的情况。

在只更换一相变压器的抢修工程中，由于三台变压器的厂家不同，更应该重视连接组别的检查。

检查连接组别应该先确定低压侧套管CT的极性，假定A相套管CT两端为AX，B相套管CT两端为BY，C相套管CT两端为CZ，那么低压侧三角连接方式应为：AX-CZ-BY-A。

（2）冷却系统试验变电站主变压器的冷却方式主要有自然油循环风冷与强迫油循环风冷两种。

冷却系统试验必须先检查单台风扇的运转方向和编号对应情况，确认无误后才能进行逻辑试验。

不同厂家变压器的风冷逻辑不同，但风扇启动条件和运转相应逻辑大致有以下几种情形：风扇或油泵启动条件：1、就地手动；2、远方手动；3、油温1启动；4、油温2启动；5、高压绕组温启动；6、公共绕组温启动；7、主变保护1启动风冷I段；8、主变保护1启动风冷II段；9、主变保护2启动风冷I段；10、主变保护2启动风冷II段。

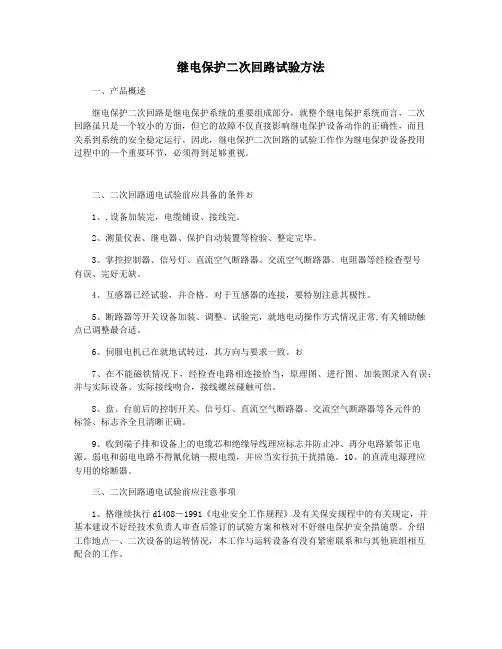

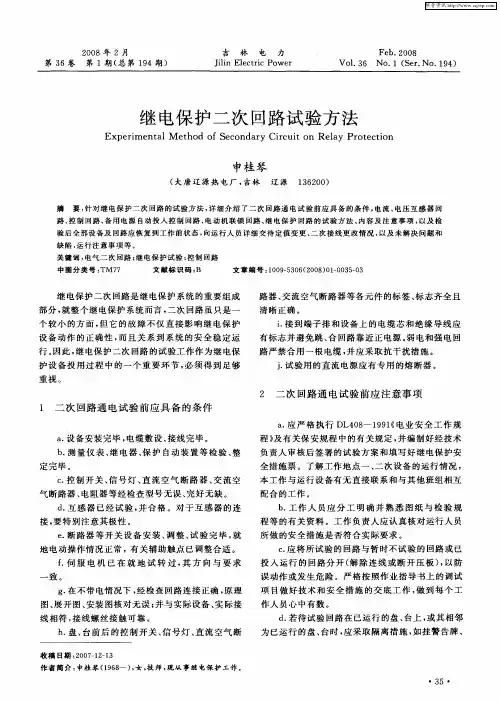

继电保护二次回路试验方法一、产品概述继电保护二次回路是继电保护系统的重要组成部分，就整个继电保护系统而言，二次回路虽只是一个较小的方面，但它的故障不仅直接影响继电保护设备动作的正确性，而且关系到系统的安全稳定运行。

因此，继电保护二次回路的试验工作作为继电保护设备投用过程中的一个重要环节，必须得到足够重视。

二、二次回路通电试验前应具备的条件お1、.设备加装完，电缆铺设、接线完。

2、测量仪表、继电器、保护自动装置等检验、整定完毕。

3、掌控控制器、信号灯、直流空气断路器、交流空气断路器、电阻器等经检查型号有误、完好无缺。

4、互感器已经试验，并合格。

对于互感器的连接，要特别注意其极性。

5、断路器等开关设备加装、调整、试验完，就地电动操作方式情况正常,有关辅助触点已调整最合适。

6、伺服电机已在就地试转过，其方向与要求一致。

お7、在不能磁铁情况下，经检查电路相连接恰当，原理图、进行图、加装图录入有误；并与实际设备、实际接线吻合，接线螺丝碰触可信。

8、盘、台前后的控制开关、信号灯、直流空气断路器、交流空气断路器等各元件的标签、标志齐全且清晰正确。

9、收到端子排和设备上的电缆芯和绝缘导线理应标志并防止冲、再分电路紧邻正电源。

弱电和弱电电路不得氰化钠一根电缆，并应当实行抗干扰措施。

10、的直流电源理应专用的熔断器。

三、二次回路通电试验前应注意事项1、格继续执行dl408―1991《电业安全工作规程》及有关保安规程中的有关规定，并基本建设不好经技术负责人审查后签订的试验方案和核对不好继电保护安全措施票。

介绍工作地点一、二次设备的运转情况，本工作与运转设备有没有紧密联系和与其他班组相互配合的工作。

2、工作人员应分工明确并熟悉图纸与检验规程等的有关资料。

工作负责人应认真核对运行人员所做的安全措施是否符合实际要求。

4、试验电路在已运转的盘、台上，或其相连为已运转的盘、台时，应当实行隔绝措施，例如摆警告牌、用红布幔分隔等；以免误操作；并应当严格遵守有关运转管理制度。

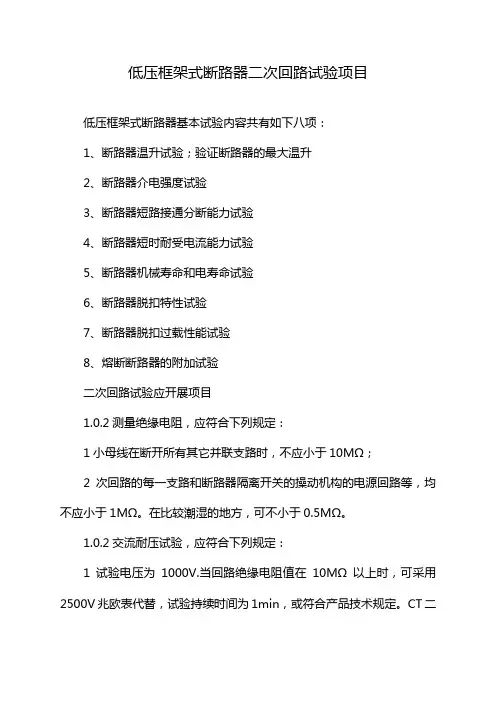

低压框架式断路器二次回路试验项目
低压框架式断路器基本试验内容共有如下八项：
1、断路器温升试验；验证断路器的最大温升
2、断路器介电强度试验
3、断路器短路接通分断能力试验
4、断路器短时耐受电流能力试验
5、断路器机械寿命和电寿命试验
6、断路器脱扣特性试验
7、断路器脱扣过载性能试验
8、熔断断路器的附加试验
二次回路试验应开展项目
1.0.2测量绝缘电阻，应符合下列规定：
1小母线在断开所有其它并联支路时，不应小于10MΩ；
2次回路的每一支路和断路器隔离开关的操动机构的电源回路等，均不应小于1MΩ。

在比较潮湿的地方，可不小于0.5MΩ。

1.0.2交流耐压试验，应符合下列规定：
1试验电压为1000V.当回路绝缘电阻值在10MΩ以上时，可采用2500V兆欧表代替，试验持续时间为1min，或符合产品技术规定。

CT二
次过电压保护器
2 48V及以下电压等级回路可不作交流耐压试验；
3回路中有电子元器件设备的，试验时应将插件拔出或将其两端短接。

二次回路绝缘电阻测量试验方案
（1）试验条件：
断开二次回路所连接的测控保护装置、电源、互感器；断开二次回路连接的在线监测控制盘、就地采集箱、传感器；断开二次回路连接的机组LCU盘、温度测量端子盘、水轮机端子控制箱、技术供水控制盘、蝶阀控制盘及其他所连接的辅机设备控制盘；断开励磁系统、调速器系统二次回路。

（2）检查内容：
1、检查二次回路接线螺丝压接应紧固，无松动接触不良情况。

2、检查电压互感器和电流互感器回路保护接地应良好并满足反措要求。

3、二次回路的导线应无绝缘老化、过热变色的情况。

如绝缘测量不合格，应及时处理二次回路电缆。

（3）试验步骤：
1、试验前必须认真核对接线图，并仔细地检查被试验的回路已断开，以避免与外部回路相连接的情况。

2、断开保护装置、操作机构交直流电源。

3、保护装置控制盘、LCU控制盘、励磁系统控制柜、调速器控制柜、蝶阀控制柜、技术供水控制柜端子排处将所有的外部引入的回路及电缆断开并做好记录。

4、拆除端子排所有的接地点并做好记录。

5、将所有电流、电压、直流控制信号二次回路端子短接在一起，用500V 兆欧表测量各回路对地绝缘电阻,其绝缘电阻应不小于1MΩ。

6、分别对所有电流、电压、直流控制信号二次回路用500V兆欧表测各回路相间的绝缘电阻,其绝缘电阻应不小于1MΩ。

7、回路绝缘电阻测量完成后对回路进行对地放电并按拆线记录恢复原回路接线。

互感器二次回路安装试验及检查方法互感器二次回路安装试验及检查方法【摘要】针对现场安装工作中遇到的常见问题，根据规程要求，提出试验和解决方法，规范现场施工，从源头消除不稳定因素，为安全生产提供保障。

【关键词】互感器核相带负荷随着计算机技术的迅速发展，微机保护越来越广泛的应用于电力系统，这些装置依赖于二次电流电压对于一次系统运行状态的准确反映。

装置对于接入的电流，电压的相互关系及抗干扰等各方面均有严格的要求。

在实际安装过程中，还存在许多不规范的环节，本文根据规程要求，列举出最可能出现问题的环节，并提出了针对性的试验方法。

1 电压互感器根据《电力系统继电保护及安全自动装置反事故要点》的规定，电压互感器二次接线必须符合以下几点：(1) 电压互感器二次回路必须分别有且只能有一点接地。

(2) 经过控制室N600连通的几组电压互感器二次回路，只能在保护小室N600一点接地，各电压互感器二次中性点在开关场的接地点必须断开。

为保证可靠接地，各电压互感器二次中性线不得接有可能断开的开关(熔丝)或接触器。

(3) 已在保护小室一点接地的电压互感器二次绕组，在开关场加装放电间隙，其击穿电压必须符合要求。

(4) 来自电压互感器二次的四根开关场引入线和互感器开口三角回路的2(3)根开关场引入线必须分开，不得公用。

1.1 压变的作用压变主要用于采集一次系统电压供保护装置用于和故障电流判断系统是否有异常(故障)并作出相应的正确反映和遥测、电能量的计算等。

线路压变除采集线路电压之外，还具有线路保护高频信号的传输。

化使用0.2级，计量接D级，不符合规程要求。

1.2可能发生的接错误及危害(4) 二次接线极性错误，造成保护、计量或测控装置内部相位不符合要求(错误相相位相差180，保护装置自采3异常)。

若发生在线路压变上，角差不符合规定要求，造成不能同期合闸。

(5) 压变端子箱内部N600未接放电间隙或N600直接接地。

当系统故障时，两点接地对N600产生附加电压或未加装放电间隙造成N600过电压，均可能影响保护正确动作。

关于二次回路及继电保护试验主要内容与关键注意事项发表时间：2018-05-30T17:07:15.817Z 来源：《电力设备》2018年第1期作者：陶松刚景哲[导读] 摘要：社会在不断的发展，人们的生活水平也有了相应的改变，人们更加注重生产和生活过程中电力的保护以及应用，我们应该注重电力保护以及注重二次回路的内容，让更多的电力系统的内容能够更好的发展，让社会不断的进步和发展。

（国网南阳供电公司河南省南阳市 473000）摘要：社会在不断的发展，人们的生活水平也有了相应的改变，人们更加注重生产和生活过程中电力的保护以及应用，我们应该注重电力保护以及注重二次回路的内容，让更多的电力系统的内容能够更好的发展，让社会不断的进步和发展。

二次回路问题是电力发展过程中的重要问题，也是整个社会发展过程中不断关心的问题，我们应该不断的发展，把电力的发展作为首要的发展任务，让继电保护能够更好的发展，为社会做出更大的贡献。

本文主要阐述了关于二次回路及继电保护实验主要内容与关键注意事项。

关键词：二次回路；继电保护实验；注意事项改革开放以来，人们的生产和生活发生了翻天覆地的变化，我们想要更快的发展，我们就要把二次回路问题得到更好的解决和重视，让继电保护系统能够更加长久的发展并且为社会做出更大的贡献。

继电保护系统中有很多的问题需要我们去解决，我们应该不断的加大对其的管理，让社会的电力能够更加的强大。

我们也想注意其中的注意事项，让更多的注意事项能够更好的服务于二次回路和继电保护实验。

一、二次回路通电试验前应注意事项随着社会的不断发展，人们的生活水平有了很大的提高，人们更加注重生产过程中电力吧保护以及应用，电作为社会发展过程中的必须品，受到了人们的一致关注，我们应该不断的提高和保护继电保护系统，让更多的措施得到更好的解决，让更多的注意事项不断的应用到社会的发展过程当中去，因此，我们就要注重二次回路通电实验前应该注意的事项，让这些事项得到更好的解决和处理。

二次回路传动试验的安全事项（1）二次回路传动试验工作至少两人参加，参加工作人员必须明确项目、内容和方法步骤。

（2）参加工作的人员必须熟悉符合现场实际的图纸。

工作人员之间通信畅通，信号联络明确清楚。

（3）在扩建电厂、扩建变电所进行二次回路传动试验时，必须按规定申请办理安全工作票，重要的地方，宜有运行人员监护。

（4）当进行整组传动试验时，应事先查明是否与运行断路器有关，防止一组保护装置动作于某台断路器跳闸时使非被试的断路器误跳闸，例如切除其跳闸回路的压板。

（5）测量二次回路时，必须用高内阻的电压表，禁止使用灯泡等代替仪表。

（6）工作中使用的工器具规格应合适，并尽量使金属外露部分少，以免发生短路。

（7）工作人员应站立在安全、适当位置进行工作，特别是登高作业更应注意安全。

（8）工作中需要拆动螺丝、二次线、压板等，应认真做好记录，并反复核对在图纸中的位置，工作完后应及时予以恢复，并进行全面检查。

（9）当需拆盖检查继电器内部工作情况时，不允许随意调整其机械部分。

（10）在进行电流回路试验时，须事先核实电流表及其引线是否良好。

要防止电流回路开路而发生人身和设备事故。

测量电流工作应通过试验端子进行，而且应站在绝缘垫上。

测量仪表必须用螺丝连接，不允许用缠绕方法，试验完后先恢复端子，后拆仪表。

（11）切除直流回路熔断器时，应正、负极同时拉开，或先拉开正电源，后拉负电源，恢复时顺序相反，目的是防止寄生回路引发误动作，引起断路器误跳闸。

（12）应按照作业指导书（或试验措施等）进行传动试验。

作业指导书应履行适当级别的审批手续。

二次回路传动试验的安全事项（二）二次回路传动试验是一种用于测试传动系统的性能和可靠性的方法。

在进行这一试验时，有一些安全事项需要注意，以确保试验过程中的安全性。

以下是一些关于二次回路传动试验的安全事项，详细介绍如下：1. 正确操作设备和仪器：在进行二次回路传动试验之前，请确保您了解并熟悉所使用的设备和仪器的操作方法。

二次回路的运行检查和故障处理范本二次回路是电力系统中非常重要的一部分，它主要用于对电压、电流等进行测量和保护。

由于二次回路涉及到电力设备的运行和安全问题，因此保证其正确运行是非常重要的。

为了保证二次回路的运行正常，需要进行定期的检查和及时的故障处理。

本文将介绍二次回路的运行检查和故障处理的范本，以供参考。

一、运行检查1. 定期检查连接线路和接口：二次回路的连接线路和接口是其正常运行的关键，因此需要定期检查其连接是否牢固和接口是否正常。

可以通过目测检查和使用测试仪器进行电路测试来确认。

2. 检查测量设备的准确性：二次回路中的测量设备对于正确测量电压、电流等参数是非常重要的，因此需要定期检查其准确性。

可以通过与标准设备进行比对、使用校准器进行调整等方式进行。

3. 检查保护设备的正常运行：二次回路中的保护设备是保证电力系统安全运行的重要保障，因此需要定期检查其正常运行。

可以通过进行保护设备的测试和模拟故障来判断其工作是否正常。

4. 检查二次回路的绝缘性能：二次回路的绝缘性能对于保证其安全运行具有重要意义，因此需要定期检查其绝缘性能是否符合要求。

可以通过使用绝缘电阻测试仪器进行检测。

5. 检查接地装置的连接情况：接地装置是保证电力系统安全的重要组成部分，因此需要定期检查其连接情况。

可以通过目测检查和使用接地电阻测试仪器进行检测。

二、故障处理1. 故障现象的描述：对于发生的故障现象，需要进行详细的描述，包括故障的时间、地点、现象和影响等。

这有助于更好地理解和分析故障原因。

2. 排查故障点：通过对二次回路的各个部分进行系统的排查，找出可能存在故障的部位。

可以采用逐步排查的方法，从电源、线路和接口等方面进行检查。

3. 故障条件的确认：确认故障发生的条件，包括是否存在过载、短路、接触不良等情况。

可以通过检查保护设备的报警记录、电流和电压的波形等方式进行确认。

4. 故障原因的分析：对于发生的故障原因进行分析，找出导致故障的根本原因。
