任务二：汽车空调制冷系统温度与湿度的检测

汽车空调制冷效果检测
背景
汽车空调系统的制冷效果对于车辆的舒适性和驾驶者的体验至
关重要。

通过对汽车空调系统的制冷效果进行检测，可以确保系统
的正常运行，并及时发现潜在的问题。

检测方法
1. 环境温度测量：首先，在没有空调运作的情况下，测量车内
与车外的环境温度差异。

这将作为后续测试的基准。

2. 制冷性能测试：启动汽车空调系统，将其调至最大制冷模式，并将车内温度设定为最低。

然后，通过使用温度计测量车内的温度
变化，以确定空调系统的制冷效果。

3. 制冷系统压力测试：使用压力表测量制冷剂在不同压力下的
工作情况。

正常工作状态下，制冷剂的压力应在特定的范围内。

4. 空调系统气流检测：确保空调系统的气流流畅，并且能够均
匀地分布到车内不同区域。

可以通过手感或使用烟雾测试器来检测
气流的流向和强度。

5. 制冷剂泄露检测：使用泄漏探测器或压力测试装置来检测制
冷剂是否存在泄漏。

如果有泄漏现象，需要及时修复并补充制冷剂。

结论
通过对汽车空调系统的制冷效果进行检测，可以确保系统正常
运行，并提供良好的驾驶体验。

若在测试过程中发现任何问题或异
常情况，建议尽早咨询专业的汽车维修技师进行维修和调整。

以上为汽车空调制冷效果检测方面的简要介绍，希望对您有所
帮助！。

车载测试中的温度和湿度测试技术在汽车工业中，车辆的安全性、可靠性和舒适性是非常重要的考虑因素。

为了保证车辆在不同环境条件下的正常运行，温度和湿度测试技术成为了车载测试中必不可少的一部分。

本文将介绍车载测试中常用的温度和湿度测试技术，以及其在汽车工业中的应用。

一、温度和湿度测试的重要性1.1 温度测试的意义温度是车辆正常运行的一个重要参数，对于车辆性能、材料可靠性和人员舒适性都有着重要影响。

温度测试可以帮助评估车辆在不同温度条件下的性能表现，例如发动机的启动、制动系统的工作稳定性以及电池的充电和放电性能等。

同时，温度测试还能够帮助发现温度对车辆系统和零部件的影响，进一步提高车辆的可靠性。

1.2 湿度测试的意义湿度是指大气中水蒸气的含量，对车辆的性能和使用寿命也有着重要的影响。

湿度测试可以帮助评估车辆在高湿度环境下的防锈、防腐蚀能力，同时还能测试车辆在高湿度环境下的内饰材料耐用性和可靠性。

二、温度测试技术2.1 环境温度测试环境温度测试是指测量车辆所处环境的温度。

传感器安装在车辆上，通过收集数据分析来评估车辆在不同环境温度下的性能。

这些传感器通常安装在车辆的发动机室、内饰等位置，以便获取更准确的温度数据。

2.2 热环境测试热环境测试是指模拟高温环境下车辆的工作条件，以评估车辆的热稳定性和性能。

常见的热环境测试方法包括：- 温度骤变测试：通过快速提高或降低环境温度来模拟车辆在运行过程中的温度变化情况。

- 高温持续测试：在高温环境下对车辆进行长时间运行，以评估车辆在极端高温条件下的性能和可靠性。

2.3 低温测试低温测试是指模拟低温环境下车辆的工作条件，以评估车辆在寒冷地区的性能和可靠性。

常见的低温测试方法包括：- 低温启动测试：在低温环境下测试发动机冷启动性能，以评估车辆在寒冷地区的使用可靠性。

- 低温持续测试：在低温环境下对车辆进行长时间运行，以评估车辆在极端低温条件下的性能和可靠性。

三、湿度测试技术3.1 相对湿度测试相对湿度是指大气中水蒸气的含量与饱和蒸气压的比值，通常用百分比表示。

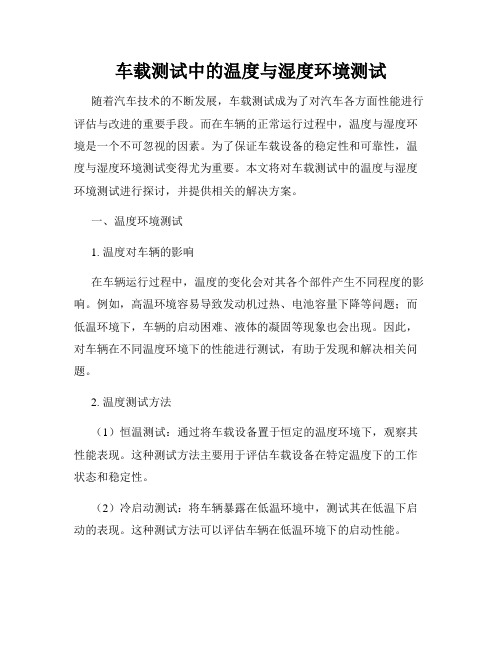

车载测试中的温度与湿度环境测试随着汽车技术的不断发展，车载测试成为了对汽车各方面性能进行评估与改进的重要手段。

而在车辆的正常运行过程中，温度与湿度环境是一个不可忽视的因素。

为了保证车载设备的稳定性和可靠性，温度与湿度环境测试变得尤为重要。

本文将对车载测试中的温度与湿度环境测试进行探讨，并提供相关的解决方案。

一、温度环境测试1. 温度对车辆的影响在车辆运行过程中，温度的变化会对其各个部件产生不同程度的影响。

例如，高温环境容易导致发动机过热、电池容量下降等问题；而低温环境下，车辆的启动困难、液体的凝固等现象也会出现。

因此，对车辆在不同温度环境下的性能进行测试，有助于发现和解决相关问题。

2. 温度测试方法（1）恒温测试：通过将车载设备置于恒定的温度环境下，观察其性能表现。

这种测试方法主要用于评估车载设备在特定温度下的工作状态和稳定性。

（2）冷启动测试：将车辆暴露在低温环境中，测试其在低温下启动的表现。

这种测试方法可以评估车辆在低温环境下的启动性能。

（3）热启动测试：将车辆暴露在高温环境中，测试其在高温下启动的表现。

这种测试方法可以评估车辆在高温环境下的启动性能。

3. 温度环境测试的解决方案为了进行温度环境测试，可以采用以下解决方案：（1）温度控制装置：通过控制装置对车辆所处的环境温度进行调节，确保测试的准确性和可重复性。

可以使用温度恒稳箱、空调系统等装置来实现。

（2）温度传感器：将温度传感器安装在车辆的关键部位，以实时监测温度的变化。

这样可以及时发现温度异常情况，并采取相应的调控措施。

（3）数据记录仪：用于记录温度变化的数据，以便后续分析和评估。

数据记录仪可以实时采集温度数据，并保存在内部存储器中，以备后续分析使用。

二、湿度环境测试1. 湿度对车辆的影响湿度是空气中水分含量的一个指标，对车辆的性能和耐久性都有一定影响。

高湿度环境容易导致车辆内部零部件的腐蚀和腐败，从而影响车辆的正常运行。

因此，在车辆的湿度环境测试中，需要关注湿度对车辆的影响并进行相应的评估。

车载测试中的车辆空调系统性能测试车载测试是对车辆各个系统进行全面检验和评估的重要手段之一。

其中，对于车辆空调系统的性能测试是非常重要的一环。

本文将介绍车载测试中车辆空调系统性能测试的相关内容。

一、测试目的车辆空调系统性能测试的主要目的是评估车辆空调系统在各种工况下的性能表现，包括制冷和制热效果、温度控制精度、风量控制精度、噪音水平等。

通过测试，可以判断车辆空调系统是否符合设计要求，提供可靠而舒适的环境。

二、测试项目1. 制冷效果测试：测试车辆空调系统在设定温度下制冷效果的冷却速度和降温幅度。

在车内设置温度传感器并记录温度变化曲线，根据曲线分析车辆空调系统是否能在规定时间内达到设定温度。

2. 制热效果测试：测试车辆空调系统在设定温度下制热效果的升温速度和升温幅度。

同样，设置温度传感器并记录温度变化曲线，分析车辆空调系统是否能在规定时间内达到设定温度。

3. 温度控制精度测试：将车辆空调系统设置在不同温度下，记录车内温度变化曲线，并分析系统的温度控制精度。

测试结果应符合设计要求，系统在设定温度附近能保持较稳定的温度控制。

4. 风量控制精度测试：测试车辆空调系统在不同风速和出风模式下的风量输出精度。

通过测量风量并与设定值进行比较，判断车辆空调系统是否能精确控制风速。

5. 噪音测试：测试车载空调系统在制冷、制热和通风运行时的噪音水平。

使用专门的噪音测试仪器进行测量，并与设计要求进行比较，确保车辆空调系统的噪音控制在合理范围内。

三、测试流程1. 准备测试条件：确定测试车辆和测试环境，包括车辆型号、测试温度范围、湿度等。

确保测试条件能够重现实际使用场景。

2. 测试设备准备：准备好测试所需的温度传感器、风速计、噪音测试仪等设备。

3. 制定测试计划：根据车辆空调系统的具体要求，制定详细的测试计划和流程。

4. 进行测试：按照测试计划逐步进行各项测试项目，记录测试数据并进行分析。

5. 分析测试结果：根据测试数据和分析结果，评估车辆空调系统的性能表现，判断是否符合设计要求。

汽车冷气系统的检查与测试汽车冷气系统的检查与测试汽车冷气系统是单独的密封循环系统，它能否正常运行关系到乘坐的舒适性，汽车的经济性及安全性。

检查汽车的冷气系统，首先必须熟悉和了解汽车的冷气系统，掌握它的制冷原理、系统的配置、结构、功能等；并精通配置之间的相互关系及作用；清楚可能或容易产生的各种故障的现象、原因及排除方法。

下面分别介绍冷气系统的检查和测试：一、制冷压缩机的检查和测试制冷压缩机是汽车空调系统的心脏，它担负着系统制冷工质的压缩及循环工作。

通常应对其进行压缩效率及泄漏方面的检查和测试。

检测压缩机的压缩效率，在不拆卸系统的情况下，需接三歧压力表组进行测试。

当系统内有一定量的制冷剂时，发动机加速，此时低压表指针应会明显下降，高压压力也会明显上升，油门越大，指针下降幅度也越大，说明压缩机性能良好；如果加速时低压表指针下降缓慢及下降幅度不大，说明压缩机的压缩效率低；如果加速时低压表指针基本无反映，说明压缩机就根本无压缩效率。

压缩机最容易产生泄漏的部位是轴封（也作油封）。

由于压缩机常处高速旋转，运转温度也较高，轴封部位容易产生泄漏。

当压缩机的离合器线圈与吸盘部位有油迹时，其轴封肯定会泄漏。

容易造成压缩机损坏的主要原因有：1、空调系统内不清洁，有颗粒性杂质被压缩机吸入；2、系统内制冷剂或润滑油过量，造成压缩机“液击”而损坏；3、压缩机运转温度过高或运转时间过长；4、压缩机缺油，磨损严重；5、压缩机的电磁离合器打滑而磨擦温度过高；6、压缩机的功率配置过小；7、压缩机的制造质量有缺陷。

二、冷凝器和蒸发器检测冷凝器和蒸发器是汽车空调系统的热交换容器。

高压高温制冷剂气体在冷凝器中将热量传递给外界（放出热量）而冷凝（液化）成高压液体，从而改变了制冷剂的形态，但压力基本不变；低压液体在蒸发器中与外界（驾驶室）内的热量进行热交换（吸收热量）而产生沸腾（汽化）现象，从而使空间的温度不断得到降低，沸腾（汽化）后产生低压制冷剂气体，从而改变了制冷剂的形态，但压力也基本不变。

车载测试中的车辆空调系统性能测试技术车辆空调系统是现代汽车中必不可少的一项重要功能，它能够为车内提供舒适的温度和空气质量。

为了确保空调系统的性能达到预期，车载测试中的车辆空调系统性能测试技术起着关键的作用。

本文将介绍车辆空调系统性能测试的技术方法和注意事项。

一、试验设备在进行车辆空调系统性能测试之前，我们首先需要准备相应的试验设备。

这些设备包括温度计、湿度计、气流计、电子负载器等。

其中，温度计和湿度计用于准确测量车内的温度和湿度，气流计用于测量空调系统的风量，电子负载器用于模拟车内的热负荷。

二、测试项目车载测试中的车辆空调系统性能测试主要包括以下几个项目：1. 制冷性能测试：通过测量车内的温度变化来评估空调系统的制冷性能。

该测试项目需要将车辆空调系统设置为制冷模式，并在一定的时间内记录车内温度的变化情况。

2. 供冷系统风量测试：通过测量空调系统的风量来评估供冷系统的性能。

该测试项目需要使用气流计测量空调系统送风口的风速，并计算出对应的风量值。

3. 除湿能力测试：通过测量车内的相对湿度变化来评估空调系统的除湿能力。

该测试项目需要将车辆空调系统设置为制冷模式，并记录车内相对湿度的变化情况。

4. 制热性能测试：通过测量车内的温度变化来评估空调系统的制热性能。

该测试项目需要将车辆空调系统设置为制热模式，并在一定的时间内记录车内温度的变化情况。

5. 供热系统风量测试：通过测量空调系统的风量来评估供热系统的性能。

该测试项目需要使用气流计测量空调系统送风口的风速，并计算出对应的风量值。

三、注意事项在进行车辆空调系统性能测试时，需要注意以下几个事项：1. 车辆准备：在进行测试之前，需要确保车辆的空调系统处于正常工作状态，并且车内的温度和湿度处于稳定状态。

同时，为了减少外界条件的干扰，可以选择在密闭的环境中进行测试。

2. 测试环境：测试环境的温度和湿度应与实际使用环境相似，以确保测试结果的准确性。

3. 测试方法：在进行测试时，应按照预定的测试方法和流程进行操作，确保测试过程的标准化和可重复性。

第二节　汽车空调制冷系统的检测与维修 本节主要介绍的内容有： ● 汽车空调制冷系统的功组成、类型、工作原 理；●制订汽车空调制冷系统的维修计划；●汽车空调制冷系统的检测与故障判断；一、一般空调系统的组成 汽车空调系统由制冷系统、取暖系统、配气系统、控制系统四大部分组成（如图2-1所示）。

1.制冷系统 制冷系统是由压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、冷凝器、散热风扇、制冷管道组成（如图2-2所示）。

2. 取暖系统 取暖系统是由加热器、水阀、水管、发动机冷却液组成（如图2-3所示）。

3. 配气系统 配气系统是由进气模式风门、鼓风机、混合气模式风门、气流模式风门、导风管等组成。

配气系统风门布置如图2-4所示。

4.5.二、自动空调系统的组成 汽车空调系统由制冷系统、取暖系统、配气系统、控制系统四大部分组成（如图2-1所示）。

1．自动空调控制面板自动空调控制面板如图2-6所示。

2．自动空调传感器（1）车外温度传感器 车外温度传感器也称环境温度传感器、外界空气温度传感器、大气温度传感器。

是负热敏电阻，一般安装在前保险杠内或水箱之前，如图2-7所示。

③车外温度传感器的检测 车外温度传感器的检测如图2-8所示。

拆下传感器的接头，在线束侧应能测量到5V的直流电压，否则线束不良或空调电脑不良。

a .检查传感器电阻，如图2-9。

（表2-1）b. 数值分析。

c. 读取故障码。

2（3）空气质量传感器 空气质量传感器（exhaust gas sensor）也称多功能传感器（multifunction sensor）。

其主要是测量空气中的水份（空气湿度）、环境温度、外界空气污染程度（通过测量空气中的CO、CO2、NOX含量），空调电脑采用以上的测量结果，去控制压缩机的工作负荷与进气的位置，如图2-13所示。

③LS400空气质量传感器的检测（如图2-14）（4）车内温度传感器 车内温度传感器也称室内温度传感器，车内气温传感器。
