--电路基础(邱关源)

第一章电路模型和电路定律，第二章电阻电路的等效变换，第三章电阻电路的一般分析，第四章电路定理。

这四章是电路理论的基础，全部都考，都要认真看，打好电路基础。

第一章1-2电流和电压的参考方向要注意哈，个人认为搞清楚方向是解电路最重要的一步了，老师出题，喜欢把教材上常规的一些方向标号给标反，这样子，很多式子就得自己重推，这也是考验你学习能力的方式，不是死学，比如变压器那章，方向如果标反，式子是怎样，需要自己推导一遍。

第二章都要认真看。

第三章3-1 电路的图。

图论是一门很重要的学科，电路的图要好好理解，因为写电路的矩阵方程是考试重点，也是送分题，而矩阵方程是以电路图论为基础的。

第四章4-7对偶原理。

自己看一下，懂得什么意思就行了。

其他小节都是重点，特别是特勒跟和互易。

这几年真题第一题都考这个知识点。

第五章含有运算放大器的电阻电路。

这个知识点是武大电路考试内容，一定要懂，虚短和虚断在题目中是怎么用的，多做几个这章的题就很清楚了。

5-2 比例电路的分析。

这一节真题其实不怎么常见，跟第三节应该是一个内容，还是好好看一下吧。

第六章储能元件。

亲，这是电路基础知识，老老实实认真看吧。

清楚C和L的能量计算哦。

第七章一阶电路和二阶电路的时域分析。

一阶电路的都是重点，二阶电路的时域分析，其实不怎么重要，建议前期看一下，从来没有出现过真性二阶电路让考生用时域法解的，当然不是不可以解，只是解微分方程有点坑爹，而且基本上大家都是要背下来那么多种情况的解。

所以，这章的课后习题中，二阶的题用时域解的就不用做了，一般后面考试都是用运算法解。

7-1 7-2 7-3 7-4 都是重点，每年都考。

好好看。

7-5,7-6，两节，看一下即可，其实也不难懂，只是很难记。

7-7，7-8很重要，主要就是涉及到阶跃和冲激两个函数的定义和应用，是重点。

7-9，卷积积分，这个方法很有用，也不难懂，不过我没看过也不会用也不会做，每次遇到题目都是死算，建议好好研究下卷积。

电路邱关源知识点总结第一章电路基础知识1.1 电路的定义电路是由电源、导线和负载组成的路径，通过这个路径可以实现电能的传输和转换。

电路可以分为直流电路和交流电路。

1.2 电压、电流、电阻电压是指电荷单位正负极性的能量。

电流是电荷的流动。

电阻是电流通过的障碍。

1.3 串联、并联串联是指电阻或其他元件依次连接在一起，电流的流动路径是依次通过每一个元件。

并联是指电阻或其他元件并排连接在一起，电流可以选择不同的路径通过每一个元件。

1.4 电路定律欧姆定律：在电阻恒定的情况下，电压和电流成正比。

即 V=IR。

基尔霍夫定律：总电压等于各个分支电压之和，总电流等于各个分支电流之和。

1.5 电路分析方法基尔霍夫定律的应用：通过列方程组的方式求解电路中各个分支电流和电压。

节点分析法：以节点电压为未知数，通过电流平衡方程求解各个节点电压。

电流分析法：以支路电流为未知数，通过节点电流平衡方程求解各个支路电流。

第二章电路元件2.1 电源电源是提供电能的设备，可以分为直流电源和交流电源。

2.2 电阻电阻是电流通过的阻碍，常用于电路中调节电流和电压的大小。

2.3 电容电容是指两个导体之间存在电场储存电荷的能力。

2.4 电感电感是指电流通过导体时产生的磁场储存能量的能力。

2.5 半导体元件半导体元件包括二极管、晶体管、场效应管等，是现代电子设备中常用的重要元件。

第三章电路分析3.1 直流电路分析直流电路分析主要是通过欧姆定律和基尔霍夫定律进行电流和电压的计算和分析。

3.2 交流电路分析交流电路分析主要是通过复数分析和复指数的方法进行电流和电压的计算和分析。

3.3 稳态分析和瞬态分析稳态分析是指电路中电流和电压达到稳定值后的分析。

瞬态分析是指电路刚刚接通或断开后的电流和电压的分析。

第四章电路设计4.1 电路图电路图是电路设计的重要工具，包括电源、导线、负载、电阻、电容、电感等元件的连接关系和参数。

4.2 电路模拟和仿真电路模拟是指通过电路仿真软件对电路进行数学模型的建立和仿真分析，以验证设计的正确性和可靠性。

电路理论教学大纲一、课程教学目标电路理论是一门研究电网络分析、设计与综合的基础工程学科，它是属于电类各专业共同的理论基础课。

通过本课程的学习，使学生掌握电路的基本理论知识，分析计算的基本方法和初步的实验技能，为学习后续有关课程准备必要的电路知识。

二、教学内容及基本要求第一章电路模型和电路定律1、理解电路中电流、电压等物理量的参考方向的概念。

2、熟练掌握基尔霍夫定律。

3、熟练掌握电阻、电感、电容器以及独立源、受控源等电路元件的电流、电压关系。

第二章电阻电路的等效变换1、理解等效变换的条件。

2、掌握计算等效电阻和输入电阻。

3、理解电路Y-Δ互换和电源的等效互换。

第三章电阻电路的一般分析1、理解网络的图的概念。

2、熟练掌握支路电流法、结点电压法、回路电流法和网孔电流法。

对简单电路能熟练计算。

第四章电路定理1、充分理解和掌握叠加定理、替代定理、戴维宁定理（诺顿定理）以及最大功率传输定理；2、了解特勒根定理、互易定理和对偶定理。

3、运用定理对较简单电路能够熟练计算。

第五章一阶电路和二阶电路的时域分析1、理解电路的动态过程，掌握一阶电路初始状态和稳定状态的确定。

2、掌握时间常数、零状态响应、零输入响应、全响应等概念；了解自由分量和强制分量等概念。

3、掌握运用三要素法分析一阶电路的暂态过程。

4、了解二阶电路的零状态响应、零输入响应和全响应。

5、了解一阶电路和二阶电路对阶跃函数和冲激函数的响应。

第六章相量法1、理解相量的概念。

2、熟练掌握正弦量三要素，以及同频率正弦量的相角差，有效值概念。

3、掌握电阻、电感、电容元件电压、电流的相量形式，基尔霍夫定律相量形式。

第七章正弦稳态电路的分析1、熟练掌握阻抗、导纳及其相互变换，相量图的作法。

2、熟练掌握正弦稳态电路的分析；掌握正弦稳态电路中各种功率的概念。

对简单正弦稳态电路能够熟练地分析与计算。

3、掌握电路的谐振现象和电路的频率响应。

4、了解波特图和滤波器的基本概念。

第八章具有耦合电感的电路1、理解空心变压器、理想变压器的电路方程电路模型及其特性。

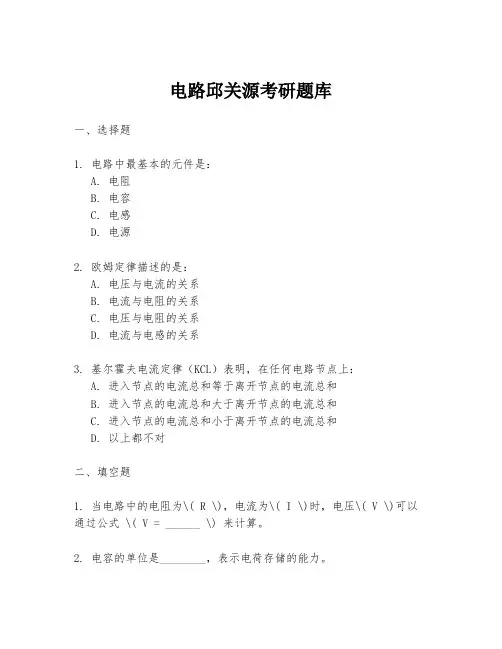

电路邱关源考研题库一、选择题1. 电路中最基本的元件是：A. 电阻B. 电容C. 电感D. 电源2. 欧姆定律描述的是：A. 电压与电流的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 电流与电感的关系3. 基尔霍夫电流定律（KCL）表明，在任何电路节点上：A. 进入节点的电流总和等于离开节点的电流总和B. 进入节点的电流总和大于离开节点的电流总和C. 进入节点的电流总和小于离开节点的电流总和D. 以上都不对二、填空题1. 当电路中的电阻为\( R \)，电流为\( I \)时，电压\( V \)可以通过公式 \( V = ______ \) 来计算。

2. 电容的单位是________，表示电荷存储的能力。

3. 电感元件在直流电路中表现为________，而在交流电路中表现为________。

三、简答题1. 请简述什么是叠加定理，并给出一个应用叠加定理求解电路的例子。

2. 什么是戴维南定理？它在电路分析中有什么应用？四、计算题1. 给定一个由三个电阻串联组成的电路，其中\( R1 = 100\Omega \)，\( R2 = 200\Omega \)，\( R3 = 300\Omega \)。

求电路的总电阻。

2. 一个交流电路包含一个电阻\( R = 1k\Omega \)，一个电容\( C = 100uF \)，一个电感\( L = 10mH \)。

若电路的频率为50Hz，求电路的总阻抗。

五、分析题1. 考虑一个由两个电阻并联组成的电路，其中一个电阻为\( R1 \)，另一个为\( R2 \)。

请分析并联电路的总电阻如何随\( R1 \)和\( R2 \)的变化而变化。

2. 一个电路包含一个理想电压源，一个电阻和一个电容。

当电压源突然从0V变为10V时，电路中的电流如何随时间变化？结束语通过以上题目的练习，同学们可以加深对电路理论的理解和应用能力。

电路分析是电子工程的基础，掌握好电路知识对于未来从事相关工作至关重要。

电路.邱关源-第五版-学习笔记邱关源的《电路》一书是电路分析的经典教材，深受广大电子工程师和电学爱好者的喜爱。

本文将对该书的第五版进行学习笔记，主要介绍其内容与思维框架。

一、基础概念与基本定律电路是由电源、电阻、电容、电感等元件组成，其本质是电子运动的场所。

在分析电路之前，需要掌握一些基础概念和基本定律。

1. 电量：电荷的多少，量纲为C（库仑）。

2. 电压：电荷在两点之间的势能差，量纲为V（伏特）。

3. 电流：单位时间内通过导体截面的电荷量，量纲为A（安培）。

4. 电阻：阻碍电流通过的物质特性，单位是欧姆（Ω）。

5. 电功率：电源对电路的能量供给速率，量纲为W（瓦特）。

上述概念可以通过欧姆定律、基尔霍夫定律、毕奥-萨伐尔定律等基本定律来描述，这些定律是电路分析的基本工具。

在学习电路分析时，要灵活应用这些定律，找到问题的本质，解决实际问题。

二、电路简化在具体分析电路之前，通常会先对电路进行简化，以便更好地理解和分析其特性。

1. 串联和并联：将电阻串联和并联，可以得到等效电阻，从而简化电路。

2. 戴维南定理和诺顿定理：利用戴维南定理和诺顿定理，可以将复杂的电路转化为等效电源和等效电阻，从而更容易进行分析。

3. 负反馈：在电路中引入负反馈，可以使电路的输出对输入更为稳定，减小非线性失真和频率响应不平坦等问题。

三、交流电路分析交流电路是电路分析的重要内容之一，涉及到复数和相角等概念。

1. 复数：复数具有实部和虚部，可以表示电流和电压的振幅和相位差等信息。

在交流电路中，通常使用复数来描述振幅和相位的变化。

2. 相角：相角指电流和电压之间的相位差，表示电路中电流和电压的时序关系。

在交流电路中，需要经常考虑相角对电流和电压的影响。

3. 各种频率响应：交流电路分析涉及到各种频率响应，包括低通滤波器、带通滤波器、高通滤波器等。

这些滤波器可以通过传递函数和频率响应等参数来进行描述。

四、特定电路分析除了基础概念、基本定律和电路简化之外，电路分析还涉及到很多特定的电路分析问题，例如：1. 放大器分析：放大器通常用来放大电压、电流或功率等信号。

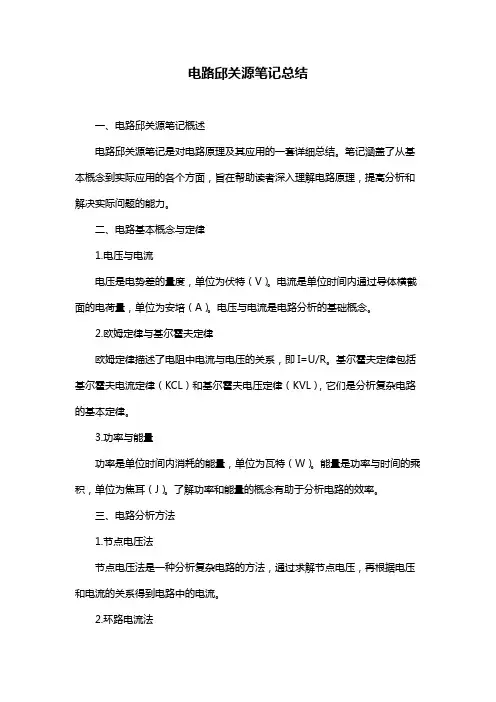

电路邱关源笔记总结一、电路邱关源笔记概述电路邱关源笔记是对电路原理及其应用的一套详细总结。

笔记涵盖了从基本概念到实际应用的各个方面，旨在帮助读者深入理解电路原理，提高分析和解决实际问题的能力。

二、电路基本概念与定律1.电压与电流电压是电势差的量度，单位为伏特（V）。

电流是单位时间内通过导体横截面的电荷量，单位为安培（A）。

电压与电流是电路分析的基础概念。

2.欧姆定律与基尔霍夫定律欧姆定律描述了电阻中电流与电压的关系，即I=U/R。

基尔霍夫定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL），它们是分析复杂电路的基本定律。

3.功率与能量功率是单位时间内消耗的能量，单位为瓦特（W）。

能量是功率与时间的乘积，单位为焦耳（J）。

了解功率和能量的概念有助于分析电路的效率。

三、电路分析方法1.节点电压法节点电压法是一种分析复杂电路的方法，通过求解节点电压，再根据电压和电流的关系得到电路中的电流。

2.环路电流法环路电流法是分析电路中电流分布的方法，通过分析环路电流，可以得到电路中各元件的电流。

3.超定电路的解法当电路方程组为超定时，可以采用矩阵法、行列式法等方法求解。

四、电路元件1.电阻电阻是电路中阻碍电流流动的元件，其伏安特性为线性。

2.电容电容是储存电荷的元件，其电压与电流关系为C=Q/U。

3.电感电感是阻碍电流变化的元件，其电压与电流关系为L=LI"。

4.二极管二极管是一种非线性元件，具有正向导通、反向截止的特性。

五、电路放大与变换1.运算放大器运算放大器是一种具有高增益、宽频带、无限输入阻抗的放大器。

2.信号放大与处理信号放大与处理涉及放大器的设计、频率响应、滤波器等。

3.电压与电流的变换电压与电流的变换是通过变压器、整流器等电路实现的。

六、稳态电路1.直流电路直流电路是指电压和电流不随时间变化的电路。

2.交流电路交流电路是指电压和电流随时间周期性变化的电路。

3.混合电路混合电路是指包含直流和交流电路的综合体。
