初中物理：家庭电路作图题复习

1

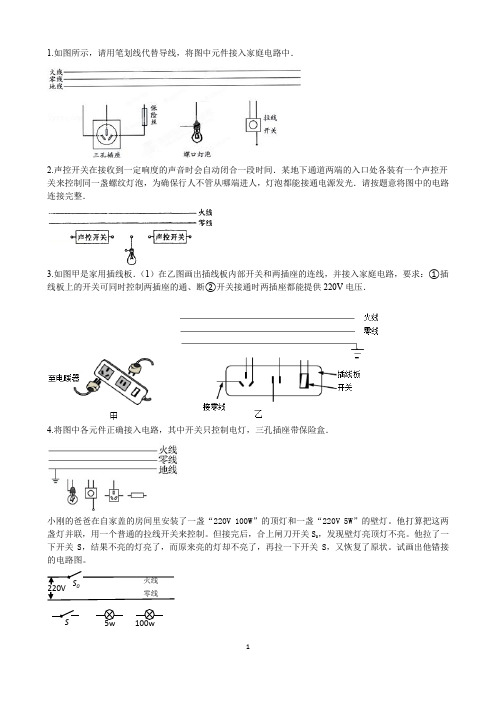

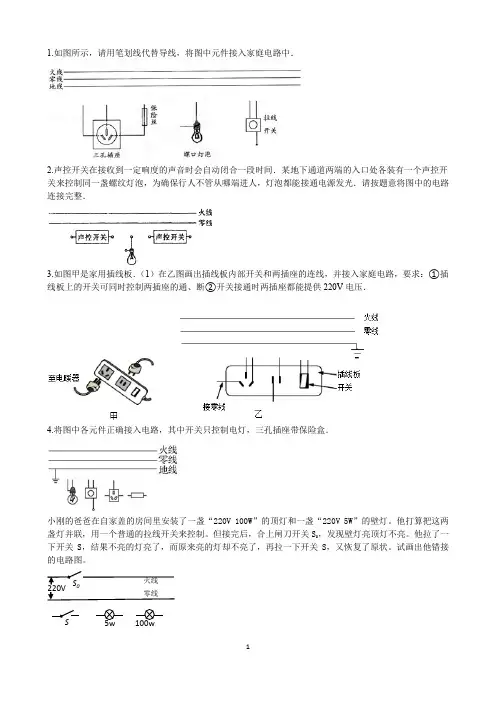

1.如图所示，请用笔划线代替导线，将图中元件接入家庭电路中．
2.声控开关在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图中的电路连接完整．
3.如图甲是家用插线板．（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V 电压．
4.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒．
小刚的爸爸在自家盖的房间里安装了一盏“220V 100W ”的顶灯和一盏“220V 5W ”的壁灯。

他打算把这两盏灯并联，用一个普通的拉线开关来控制。

但接完后，合上闸刀开关S 0，发现壁灯亮顶灯不亮。

他拉了一下开关S ，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S ，又恢复了原状。

试画出他错接的电路图。

完整)初中物理家庭电路作图题1.将带有开关的电灯和三孔插座正确地接入家庭电路中，符合安全用电原则。

2.在教室中安装两盏“220V40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，用笔画线代替导线连接元件。

3.将图中的元件连接成符合安全用电原则的照明电路。

4.将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中，用笔画线代替导线。

5.将电水壶的三条接线按照安全用电的原则对应连接到插头上。

6.将带开关的螺丝口灯泡和带熔丝的三孔插座，正确接入图中所示的电路中。

7.在某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光。

用笔画线代替导线，在答题卡上按题意要求将图中的电路连接完整。

8.连接家庭电路的示意图，将其连接完整。

9.在卧室中安装一盏照明电灯，将灯和开关接入电路。

10.将一个“一开三孔”开关的实物图和背面接线示意图中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。

11.在虚线框内设计一电路图，连接导线，使护士看见L1灯亮知道1号病房有人呼叫，看见L2灯亮知道2号病房有人呼叫，导线不得交叉。

12.利用红外线自动开关S1和可见光自动开关S2控制电路，使地下通道电动扶梯只在白天且有人时才开启。

完成电路连接，符合安全用电原则。

13.将开关、两盏灯和插座连入家庭电路中，要求开关同时控制两盏电灯，插座单独使用，符合安全用电原则。

14.在某宾馆床头柜上的开关示意图和控制电路中，将旋钮开关S1单独控制台灯的通断和亮度，将开关S2单独控制电视插座的开关，连接完整，符合安全用电原则。

娜娜发现她的卧室门口和床头处都有一个开关可以控制卧室照明灯的开和关。

她想到了物理书中的例子，用两个单刀双掷开关可以独立地控制同一盏灯。

她想知道如何将这两个开关和灯连接到家庭电路中，以实现“不同地点开关灯”的功能。

解：灯泡的接法是将火线先接入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。

2021寒冲刺中考作图题专题复习（6）——家庭电路作图1. （2020九上•肃州期末）家庭电路安装各个电路元件时，不但要考虑各元件能否正常工 作，更要考虑使用的安全性。

请用笔画线代替导线将图中开关和电灯、三孔插座接入电路， 使其符合安全用电的要求。

火线 __________________________________惠线地线2. （2020九上•绿园期末）小明同学学习了家庭电路的知识后，在生活中更加注意观察家 用电器。

（1）如图甲所示，小明做饭时发现电饭锅用的是三脚插头，当插头插入插座时，“E”字插 脚的作用是：把电饭锅的外壳和 ______ 连在一起；（2）请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）。

3. （2020 •天河模拟）如图中甲是某宾馆的房卡，它相当于一个开关，只有房卡插入卡槽里， 房间内的灯和插座才能工作；房卡抽出卡槽，全房间断电。

为使灯和插座正常工作，请将图 乙中的电路图补充完整。

4. （2020 •香洲模拟）如所示，家用投影仪的主要原件是灯泡和风扇，使用时灯泡L 和风 M 同 时工作，风扇起散热作用；结束使用时，应先断开开关S 1使灯泡停止工作，再断开 开关S 2使风扇停止工作。

若只闭合开关S 1 ,灯泡不亮。

请把电路连接完整。

火线 -----------------------r 曲 蝇北口灯泡按扭 三脚插头 甲5.（2020九上•九龙坡期末）请用笔画代替导线，将如图中带开关的电灯和三孔插座接入家庭电路中。

g ----------------------------------------------6.（2019九上•湛江月考）如图所示，居民楼的楼道里，夜间楼道灯一直亮着会造成浪费. 科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开. 请将图所示的光控开关、声控开关和灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.7.（2019 •玄武模拟）在图中虚线框内分别画出开关和电灯的元件符号，并画出三孔插座a孔的正确接线，使电路符合安全用电的要求。

初中家庭电路专题（作图题）作者: 日期:初中家庭电路专题（作图题）1、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路.2、如图，请将三孔插座、保险丝、灯泡、开关正确连入到家庭电路中.虫找 -----------------------------爭規 ---------------------------- ---------地聽 ----------------- 一Wil 捕血 煤代口知榴3、图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度•请将电路图连接完整，使其符合安全用电的原则.--------- 零线4、请在如图中把螺口灯泡和开关正确接入家庭电路中.5、居民楼的楼道里，夜间楼道灯一直亮着会造成浪费•科研人员用“光敏”材料制成“光控开关”，它能在天黑时 自动闭合，天亮时自动断开；利用"声敏”材料制成"声控开关”.它能在有人走动发岀声音时闭合，无人走动时自□开关动断开•请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计岀只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.6、如图所示，请把按动开关、螺丝口灯泡和三孔插座正确地连入家庭电路中.7、家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电•根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式.8、请将如图所示元件，连接成符合安全用电要求的家庭电路.9、用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中.—火我」10、如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中:连接成声光控楼道节能照明电路.12、请将图中所示元件，连接成符合安全用电要求的家庭电路.火线零钱13、如图所示的家庭电路中，吊灯L i 和L 2由开关S 控制，墙上有一个固定插座•请用笔画线代替导线将电路连接完整.14、请将图中所示的三孔插座正确地接入电路中.11、如图所示，S i 是光控开关，夜晚自动闭台，白天断开;S 2是声控开关，有声音时自动闭合，安静时断开•请把图________________________________________________________三孔播座舞口灯泡15、请在图中连接家庭电路的电路图•要求： L i 灯、L 2灯并联，开关 S 控制两盏灯.火线 -----------------------17、把螺口灯泡、开关和保险丝正确地接入家庭电路中去火线18、请用笔画线代替导线，将图中连有开关的电灯和三孔插座接入家庭电路中火线 _____________________________零线 -----------------------------16、下图是安装一盏电灯和一个大功率插座的实物示意图, A 、B 为保险丝，请在图上画岀接线.• m19、如图所示，是家庭电路的一部分。

2023年中考物理重难点专题复习-家庭电路作图一、作图题1．如图甲所示，按照安全用电原则，用笔画线代替导线，将带开关的插座接入家庭电路中。

2．将图中的电灯、开关正确连接到家庭电路中。

3．请将图中的螺丝口电灯、开关（控制电灯）、两孔插座和三孔插座正确地接入家庭电路。

4．请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。

5．请你帮小明将灯泡和开关以及插座接到电路中。

确接入电路。

7．如图是家庭电路中的三孔插座和有开关控制的电灯，请将其正确的连接画在电路中。

8．某家庭进户线和各元件如图所示，请完成家庭电路的连接。

9．请将图中的开关和电灯正确接入电路;10．家庭电路的进户线上必须安装的两个元件：A．电能表；B．带漏电保护的空气开关，在图中的方框内填上这两个元件的先后顺序，只填序号；另外把吊扇按安全用电原则接入电路，要求：调速开关控制吊扇的转速，当调速开关滑片顺时针转动时，吊扇风速减慢。

11．如图所示，用测电笔测试某家庭电路中两条输电线时，只有接触中间那条电线时测电笔的氖管发光。

请在图中标出火线并将灯泡、开关以及三孔插座接入线路。

12．如图所示，用笔画线代替导线，正确连接家庭电路。

13．请在如图所示的家庭电路中，以笔画线代替导线，将带保险盒的三孔插座正确接入电路。

14．用笔画线代替导线，将图中的开关、电灯接入家庭电路中。

要求：符合安全用电原则。

15．请将图中的插座连入家庭电路中，使其符合安全用电的要求。

16．小明家客厅准备安装2 盏节能灯（220V 11W），要求开关S 控制两盏灯，且每盏灯都能正常发光。

请按以上要求将图中元件用笔画线代替导线连接起来。

18．如图所示，张先生家需要在卧室插座旁加装一个壁灯。

请在图中画线代替导线将壁灯L接入电路，开关S控制壁灯L。

参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。

第十九章生活用电专题19.4 家庭电路作图问题（拓展）1.家庭电路中所有用电器和插座之间都是并联。

2.控制用电器的开关要和该用电器串联，且接在火线和用电器之间。

3.螺口灯泡的螺旋套(灯头侧面)要接零线，顶端要接火线。

4.两孔插座的接法是“左零、右火”；三孔插座的接法是“左零、右火、上接地”。

5.保护整个电路的保险丝要接在干路的火线上，保护某一用电器的保险丝要接在火线和用电器之间。

【例题1】根据下列要求，分别完成作图。

如图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯并联，且开关控制两灯。

【答案】如图所示【解析】根据题意知道，两灯并联，且两盏灯由一个开关控制，即火线首先过开关再入灯泡，开关接在干路上。

【例题2】小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。

（导线不得交叉）【答案】如图所示【解析】由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地。

1.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。

【答案】如图所示：【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座：上孔接地线；左孔接零线；右孔接火线。

如图所示。

2．为了节约能源，宾馆的客房都配有房卡。

只有把房卡插入电槽中，房间内的灯和插座才能有电。

请连接房间内的简化电路。

【答案】如图所示。

【解析】（1）据题意可知，房卡相当于电路的总开关；（2）在家庭电路中，插座和灯泡是互不影响的，即是并联的，而灯泡的开关和灯泡是串联的。

九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。

2、请用笔画线代替导线在下图中连接家庭电路。

要求：开关控制灯泡，三孔插座直接接入电路。

3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。

青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。

其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。

请在虚线框内画出符合实际的电路图。

6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。

7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。

8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。

请根据所学知识，用笔画线将剩余的部分补充完整。

10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。

开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。

2021中考物理二轮考点过关：家庭电路作图考点梳理1．家庭电路的连接（1）进户线：一根叫火线，另一根叫零线，火线与零线之间有220V电压，它们构成家庭电路的电源．火线与大地之间也有220V电压，零线与大地之间没有电压．（2）电能表：测量用户在一段时间内消耗的电能，装在干路上，进户线首先要进入电能表．（3）总开关：控制整个家庭电路的通断，要安装在保险丝前．（4）保险丝：由电阻率较大、熔点较低的铅锑合金制成；当电路中电流过大时能自动熔断而切断电路；要串联在电路中，不能用铜丝代替；保险丝的选择原则是保险丝的额定电流等于或稍大于电路中最大正常工作电流．如果只有一根保险丝要安装在火线上．（5）插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地．用电器是直接利用电能工作的器件，各用电器之间通常是并联的．（6）开关与灯泡：开关与被控制的灯泡串联．为了安全，开关应接在火线与灯泡的尾部金属体之间．强化练习1．请在图中用笔画线代替导线将控制灯泡的开关、灯泡以及三孔插座接入家庭电路中。

2．如图所示家庭电路，两只“220V 40W”的吊灯由开关S控制，它们都能够正常发光，墙上有一个固定插座。

请把电路图连接完整。

3．请在图中用笔画线代替导线，将电灯、开关接入家庭电路中。

4．家庭电路中有一带开关的电灯，请在如图所示的虚线框内，填上正确的电路元件符号，使其符合安全用电原则。

5．请用笔画线代替导线，将如图所示的家庭电路连接完整。

6．如图所示，请在虚线框内填入灯泡与开关的符号，并将三孔插座正确连入电路。

7．把图中的拉线开关、白炽灯泡和三孔插座正确地连入家庭电路中（要求开关控制白炽灯泡）。

8．请将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。

9．请在图中用笔画线代替导线，将电灯、开关连入照明电路中。

10．如图所示部分家庭电路，要求开关只控制灯泡发光，请用笔画线代替导线将家庭电路连接完整。
