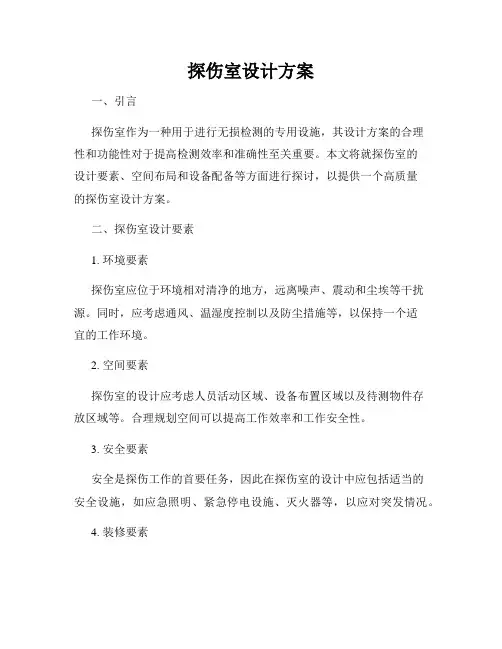

探伤室建设方案

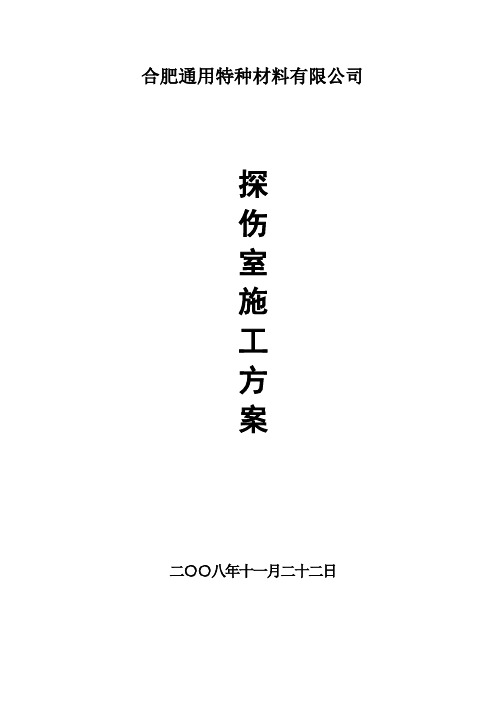

合肥通用特种材料有限公司探伤室施工方案二○○八年十一月二十二日文件编号：编制：时间：审核：时间：批准：时间：第一节工程概况一、编制依据1.1机械工业第一设计院设计的施工图纸1.2本工程所处的地理位置、环境特点、安全状况、气候、道路交通、材料等1.3我公司现有的技术力量、设备机具和施工管理水平1.4现行施工规范。

二、工程概况合肥通用特种设备材料有限公司联合厂房，1#探伤室为317.89㎡、2#探伤室为319.805㎡共计637.695㎡.砼直形墙最厚1150㎜，屋面板厚700㎜，楼层高9.2 m 。

三、工程难点分析及要点本工程属于大体积砼施工，砼墙最厚达到1150㎜，高度达到9.2m，顶部屋面板厚度达到700mm，钢筋间距密布，绑扎困难，如何确保模板系统的稳定性和砼连续浇注；大体积砼不发生裂缝、砼降温处理是本工程的主要难点。

其次是与钢防护大门接触的砼浇注精度（包括垂直度、表面平整度）较高，设计该大门与砼墙体间隙不大于2.5cm，该防护大门靠机房内卷扬机拖动开闭，安装时必须经过多次试运行后才能浇注砼，这也成为该工程的难点之一。

第二节现场施工组织与管理在该工程中，我公司始终会把“精心管理、持续改进、创精品工程、保顾客满意”作为项目管理的宗旨，为此，我们将制定高标准的管理目标（即以规范化、标准化、科学化、程序化的管理方法，高效优质地完成与业主签订的合同目标），制定一套实用的管理制度，包括生产管理、物资管理、技术管理、质量管理、安全管理、成品保护等，做到各项工作有章可循，杜绝管理过程中的随意性。

在质量管理和控制方面，将制定出一套完整的质量管理制度作为项目质量管理的依据，严格规范各专业所有施工人员在施工过程中的各项工作。

这些制度主要包括：图纸会审和技术交底制度、现场质量管理制度、装修材料样品制、施工样板和首检定标制、质量责任制、工序管理制度、方案资料管理制度、质量教育制度等。

第三节施工部署根据本工程的特点，在项目经理部的统一领导下。

射线探伤室建设要求-概述说明以及解释1.引言1.1 概述射线探伤室是一种用于非破坏性检测的设施，它通过利用射线照射物体并接收反射、散射的射线来检测物体内部的缺陷或异物。

射线探伤室被广泛应用于诸如工业制造、航空航天、核电站等领域，用于确保产品质量和安全性。

建设射线探伤室需要遵循一系列的要求和规范，以确保设施的功能、安全和效率。

首先，射线探伤室应设计合理，尺寸适宜，并确保设备的合理布局和功能分区。

例如，设备应位于辐射区域以外，并配备适当的防护措施，以保护操作人员免受辐射危害。

此外，射线探伤室还应设有合适的设备维护区域和样本准备区域，以支持设备的正常运行和样本的准备工作。

其次，射线探伤室的辐射防护也是十分重要的。

为了保护作业人员、周围环境和公众免受辐射的危害，需要采取一系列的措施来限制辐射的扩散和泄露。

例如，射线探伤室应设置辐射屏蔽墙、门、窗等，以及采取合适的辐射监测和报警系统，确保辐射水平在安全范围内。

此外，射线探伤室还需要满足操作要求和设备要求。

操作要求包括操作人员的培训和资质要求，以及操作规程和安全操作指南等的建立。

设备要求涉及到所使用的射线源、探测器等设备的选型和使用要求，以及设备的定期维护和校准等。

总之，射线探伤室的建设要求涉及到设施的设计和布局、辐射防护、操作要求和设备要求等方面。

合理满足这些要求，可以保证射线探伤室的安全、高效运行，为非破坏性检测工作提供可靠的支持。

1.2 文章结构文章结构部分的内容应包括对整篇文章的结构安排和各个部分的主题的介绍。

具体编写如下：2. 正文文章的正文部分将重点介绍射线探伤室建设的要求。

在本部分中，将会分为三个要点进行详细的阐述。

2.1 第一个要点在本部分中，将介绍射线探伤室的建设要求之一。

这个要点将侧重于射线探伤室的结构设计和布局要求，包括射线探测设备的合理摆放和安装，通风和照明设备的合理设置，以及安全防护设施的建设等。

2.2 第二个要点第二个要点将进一步探讨射线探伤室建设的要求。

探伤室混凝土浇筑方案目录一、编制依据 (1)二、工程概况 (1)三、工程特点与难点分析及解决措施： (2)四、施工部署 (3)五、施工进度计划 (3)六、施工准备与资源配置计划 (4)七、大体积混凝土工程主要施工方案 (5)（一）砼温度的计算与养护方案的确定 (10)（二）、大体积混凝土裂缝控制方法 (12)（三）、控制大体积混凝土入模温度的措施 (13)（四）、测温措施 (14)（五）、大体积砼降温措施 (16)八、保证措施 (20)九、应急措施 (23)一、编制依据1、业主提供的全套施工图纸。

2、《建筑工程施工质量验收统一标准》（GB50300-2013）3、《混凝土结构工程施工质量验收规范》（GB 50204-2002）4、《混凝土结构设计规范》（GB50010-2010）5、《大体积砼施工规范》GB50496-20096、《块体基础大体积混凝土施工技术规范》（YBJ224-91）7、《泵送混凝土施工技术规程》（JGJ/T10-2011）8、《建筑施工手册》第四版9、类似工程的经验。

二、工程概况工程名称：工程地点：建设单位：设计单位：监理单位：施工单位：该工程由单层钢结构工业厂房、探伤室、辅助用房构成，建筑面积为29810 M2。

联合厂房9MeV直线加速器探伤室：探伤照射室长42m，宽19.2m，面积约806M2，高16.8m，曝光室主照墙厚3.1m，其它墙厚2m、2.3m，探伤室顶板厚1.3m。

照射室屏蔽墙体采用 C30混凝土,不允许有直通缝隙。

1结构设计概况（1）基础：探伤室为条形基础。

埋深-2.5m。

（2）结构体系：探伤室墙体为剪力墙结构（3）建筑物安全等级: 二级；结构设计使用年限:50年；地基基础设计等级：丙级。

⑶ 建筑抗震设防分类:丙类。

⑷ 抗震设防烈度:7度 ,设计地震分组为第三组；建筑场地类别：II类。

⑸ 抗震等级: 框架抗震等级：三级。

2 材料（1）钢筋：HPB300级圆钢；HRB400级螺纹钢；（2）混凝土强度等级见下表：探伤室三、工程特点与难点分析及解决措施：3.1工程特点与难点分析探伤室剪力墙混凝土一次性浇筑高度13.366m（条基顶-1.000～至牛腿处施工缝12.366m），剪力墙厚达3.1m，周长约122m，顶板厚1.3m，探伤室混凝土总方量约5000M3，具有支模架危险性大、混凝土浇捣困难、容易产生温度裂缝等施工难点。

探伤室建设要求探伤室建设，这可不是一件能随便糊弄的事儿啊！就好像给家里盖一间特别重要的屋子一样。

你想想看，探伤室就像是一个专门为了给各种设备做“体检”的地方。

那墙壁得像坚固的堡垒吧，不能随随便便就让射线啥的跑出去呀，不然那多吓人。

这墙壁的厚度可得好好把握，薄了可不行，那不就跟纸糊的一样了，厚了又太浪费材料和空间，得恰到好处才行呢。

还有那防护门，那可是关键中的关键啊！得像超级英雄的盾牌一样，把那些有害的射线都给挡在里面。

而且这门还得开关方便，不能太笨重了，不然工作人员进进出出得多费劲啊。

说到工作人员，这探伤室里面的布局也得合理呀。

设备得放在合适的位置，不能碍手碍脚的，让工作人员能舒舒服服地操作。

这就好比你做饭的时候，锅碗瓢盆都得摆在顺手的地方，不然做饭不就乱套啦。

通风系统也很重要哦，可不能让里面闷得慌。

就像人得呼吸新鲜空气一样，探伤室也得有良好的通风，把那些不好的气味啥的都给排出去。

不然在里面待久了，不就跟闷在罐头里似的。

照明也不能马虎呀！不能太暗了，不然啥都看不清，怎么工作呢？但也不能太亮了，那也会刺眼不舒服。

这就跟家里的灯光一样，要刚刚好，让人感觉舒服自在。

再说说地面吧，得结实耐用，不能走两步就坑坑洼洼的了。

而且还得好打扫，总不能脏兮兮的影响工作环境吧。

建设探伤室可真不是一件简单的事儿啊！每一个细节都得考虑到，就像给自己盖一个最舒适的小窝一样。

要是有一点没做好，那以后麻烦可就大了去了。

你说是不是？这可不是能开玩笑的呀！所以啊，在建设探伤室的时候，可得瞪大了眼睛，仔细再仔细，认真再认真。

别嫌麻烦，这可是为了大家的安全和工作的顺利进行呢！等探伤室建好了，大家就能在里面安心地工作了，那多好呀！这就是探伤室建设的重要性，千万不能马虎呀！。

X探伤室建设方案宝鸡市六维特种材料设备制造有限公司 D1~D2类压力容器制造许可取证筹备小组2012.08.01X探伤室建设方案根据《锅炉压力容器制造监督管理办法》厂房和技术设施要求的第四点应具有能满足防护要求和产品需要的射线无损检测场地，应具有能保证底片冲洗质量和底片保存的基本条件。

故在我厂申请D级压力容器制造许可条件中我们提出以下探伤室的建设方案。

本公司的无损检测为自己操作，所以我公司结合实际生产情况采用参考250kVX射线探伤标准来建造本公司的探伤室。

一、探伤室的总布置该探伤室总占地面积＞ 12.6㎡，建在原车间外面的单层独立房间。

探伤室布置有曝光室和各类工作室，其中曝光室室内长×宽×高=10m×6m×5m，设有防护大门供检测工件的进出，防护门为钢质结构（内夹铅板）。

曝光室和操纵室之间采用迷宫式挡墙，供工作人员进出曝光室和操纵室。

总布置图如下：图一总布置图二、X射线探伤的原理及其产生的有害物质与防治1．x射线探伤远离x射线探伤机内的主要部件X射线管，通电后产生高速电子，撞击阳极耙，产生x射线，利用X射线穿透摄片的方法。

从照片上显示材料或焊缝内部的缺陷；分析其缺陷的太小，形状和部位、性质等从而评定它的质量。

2．X射线探伤产生的有害物质x射线探伤所产生的有害物质有(1)X射线x射线早已被广泛应用用，但由于它具有很强强的穿透能力，对人体会产生有害的辐射损伤甚至要危及生命。

X射线的强度(P)为：P=KZV2I／ R2式中：K——为比倒系数Z——为X射线机阳极靶材料的原子序数y- —管电压I——管电流R——距X射线机耙之距离由上公式可知。

X射线强度与X射线机的管电流(I)，管电压的平方(V2)成正比，与离x 射线机耙的距离平方(R2)成反比。

我们必须使操作人员及附近人员身体的任何部位都避免受x射线的直接照射。

不过x射线的防护较之其他类型的放射源的防护容易得多，因为只有开机时才有辐射存在，当断去电源后，x射线辐射亦立即随之消失(即消除了辐射源)。

探伤房施工方案及流程一、探伤房施工的前期准备。

1.1 场地勘察。

探伤房施工得先好好看看场地的情况。

这就好比咱出门旅游得先了解目的地一样。

场地的大小、形状、周围的环境都得摸清楚。

要是场地周围有很多精密仪器或者居民区，那在施工的时候就得格外小心，可不能因为施工影响了别人。

这场地就像一块画布，咱得先知道它啥样，才能在上面画画。

1.2 设计规划。

有了场地的情况，就得开始设计探伤房了。

这个设计可不是随便画画就行的，得找专业的人来做。

要考虑探伤房的功能需求，比如说探伤的类型、设备的摆放等等。

这就像盖房子，得先有个蓝图。

而且这个蓝图得根据实际情况来，不能想一出是一出。

设计得合理，后面施工才能顺顺利利的，要是设计不合理，那可就是“一步错，步步错”了。

二、探伤房施工的具体流程。

2.1 基础建设。

基础是探伤房的根基，就像大树的根一样重要。

基础要是不牢，那探伤房就不稳。

要按照设计要求挖好地基，把地基打得扎扎实实的。

在浇筑混凝土的时候，得严格控制质量，不能偷工减料。

这时候要是耍小聪明，那就是“搬起石头砸自己的脚”，以后出了问题可就麻烦大了。

2.2 墙体施工。

墙体施工是探伤房的关键部分。

探伤房的墙体可不像普通房子的墙，得有特殊的防护功能。

要选择合适的材料，比如说铅板之类的。

安装铅板的时候得小心翼翼的，不能有缝隙，不然射线就会泄漏出去，这就好比水桶有个洞，水就会流出来一样。

而且墙体的结构也要稳固，不能有摇摇欲坠的感觉。

2.3 设备安装。

设备安装是探伤房施工的核心环节。

设备就像探伤房的心脏，没有设备，探伤房就没有灵魂。

在安装设备的时候，要严格按照设备的说明书来操作。

每一个螺丝、每一个接口都得安装到位。

这就像是给精密的钟表上零件一样，容不得半点马虎。

要是设备安装不好，那探伤出来的结果就不准确，这可就成了“竹篮打水一场空”了。

三、探伤房施工的后期验收。

3.1 质量检查。

施工完成后，首先要进行质量检查。

这检查得仔仔细细的，从基础到墙体，再到设备，每个地方都不能放过。

目录第一节概况 (2)一、工程简介 (2)二、探伤室简介 (2)第二节总体施工部署 (2)一、流水段划分 (2)二、施工机械部署 (3)三、劳动力部署 (3)第三节大体积混凝土墙体、顶板结构工程 (3)一、大体积混凝土墙体、顶板结构工程简介及重点、难点 (3)二、现场组织协调 (4)三、大体积混凝土墙体施工 (5)四、大体积混凝土顶板施工 (9)五、墙体和顶板模板设计 (11)六、外双排脚手架设计 (14)七、大体积混凝土热工计算 (16)八、大体积混凝土裂缝控制措施 (17)九、大体积混凝土墙体和顶板施工的其它要求 (20)第四节框架结构工程 (33)第五节质量保证措施 (33)一、钢筋工程质量标准及保证措施 (33)二、模板工程质量标准及保证措施 (36)三、混凝土工程质量标准及保证措施 (37)第六节安全文明施工 (39)一、一般规定 (39)二、操作规定 (40)第一节概况一、工程简介本工程为哈尔滨动力股份设备有限公司出海口基地二期工程，是由哈尔滨动力股份有限公司投资，机械工业第二设计研究院设计，秦皇岛秦星工程项目管理有限公司监理，中建一局（集团）有限公司总承包管理的大型重钢结构厂房。

该出海口基地二期工程包括铁路专用线两条，露天堆场一座，重型容器联合厂房及附属建筑。

建筑占地总面积约44500m2，建筑面积28810m2。

二、探伤室简介探伤室是重型容器联合厂房的附属建筑，为钢筋混凝土封闭结构，墙厚 2.0～2.7m，顶板厚 1.3m，设计要求单次浇筑高度为16m （-1.0m~15m）。

房屋总高度为16.3m，钢质大门10.65m³10.7m。

第二节总体施工部署一、流水段划分1、水平流水段划分（见下示意图）2、竖向流水段划分Ⅰ段为探伤室大体积墙体施工，在基础顶面（-1.00m）和屋面板底（+15.00m）处各设一道水平施工缝。

Ⅱ、Ⅲ段均为探伤室辅助框架结构，按照结构层划分竖向流水段。

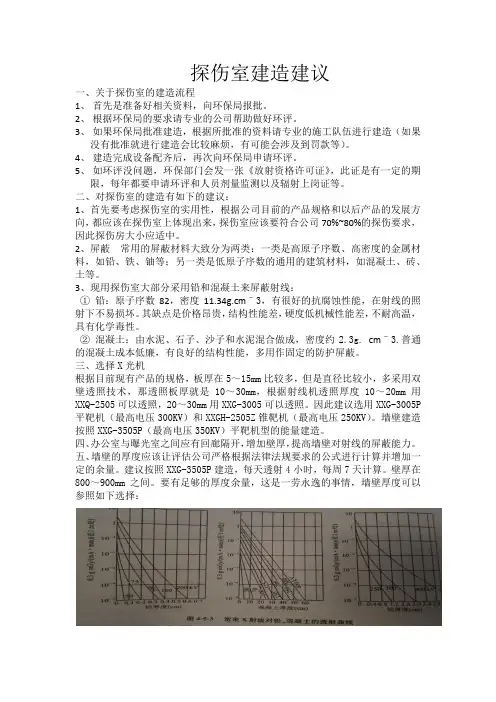

探伤室建造建议一、关于探伤室的建造流程1、首先是准备好相关资料，向环保局报批。

2、根据环保局的要求请专业的公司帮助做好环评。

3、如果环保局批准建造，根据所批准的资料请专业的施工队伍进行建造（如果没有批准就进行建造会比较麻烦，有可能会涉及到罚款等）。

4、建造完成设备配齐后，再次向环保局申请环评。

5、如环评没问题，环保部门会发一张《放射资格许可证》，此证是有一定的期限，每年都要申请环评和人员剂量监测以及辐射上岗证等。

二、对探伤室的建造有如下的建议：1、首先要考虑探伤室的实用性，根据公司目前的产品规格和以后产品的发展方向，都应该在探伤室上体现出来，探伤室应该要符合公司70%~80%的探伤要求，因此探伤房大小应适中。

2、屏蔽常用的屏蔽材料大致分为两类：一类是高原子序数、高密度的金属材料，如铅、铁、铀等；另一类是低原子序数的通用的建筑材料，如混凝土、砖、土等。

3、现用探伤室大部分采用铅和混凝土来屏蔽射线：①铅：原子序数82，密度11.34g.cmˉ3，有很好的抗腐蚀性能，在射线的照射下不易损坏。

其缺点是价格昂贵，结构性能差，硬度低机械性能差，不耐高温，具有化学毒性。

②混凝土：由水泥、石子、沙子和水泥混合做成，密度约2.3g.cmˉ3.普通的混凝土成本低廉，有良好的结构性能，多用作固定的防护屏蔽。

三、选择X光机根据目前现有产品的规格，板厚在5～15mm比较多，但是直径比较小，多采用双壁透照技术，那透照板厚就是10～30mm，根据射线机透照厚度10～20mm用XXQ-2505可以透照，20～30mm用XXG-3005可以透照。

因此建议选用XXG-3005P 平靶机（最高电压300KV）和XXGH-2505Z锥靶机（最高电压250KV）。

墙壁建造按照XXG-3505P（最高电压350KV）平靶机型的能量建造。

四、办公室与曝光室之间应有回廊隔开，增加壁厚，提高墙壁对射线的屏蔽能力。

五、墙壁的厚度应该让评估公司严格根据法律法规要求的公式进行计算并增加一定的余量。

一、工程概况本项目为某工厂射线检测探伤室建设，位于工厂车间外独立单层房间内。

探伤室主要用于对压力容器等工件进行射线无损检测，以确保产品质量和安全。

本方案旨在确保探伤室的建设符合国家标准和行业标准，满足射线无损检测的需求。

二、施工依据1. 《锅炉压力容器制造监督管理办法》2. 《射线防护安全规定》3. 《射线无损检测规程》4. 《射线探伤室设计规范》5. 工厂相关安全操作规程三、施工内容1. 探伤室总布置：包括曝光室、操纵室、暗室、储藏室等。

2. 防护措施：根据射线防护安全规定，设置射线防护墙、防护门、防护窗等。

3. 照相冲洗设备：包括暗室、冲洗机、干燥箱等。

4. 辅助设备：包括X射线源、底片、显影剂、定影剂等。

四、施工步骤1. 施工准备（1）施工人员培训：对施工人员进行射线防护、安全操作等方面的培训。

（2）施工材料、设备准备：确保射线防护材料、设备、检测设备等符合国家标准。

2. 施工实施（1）探伤室总布置：按照设计方案，进行探伤室的整体布局。

（2）防护措施：安装射线防护墙、防护门、防护窗等，确保射线防护效果。

（3）照相冲洗设备安装：按照要求，安装暗室、冲洗机、干燥箱等设备。

（4）辅助设备安装：安装X射线源、底片、显影剂、定影剂等。

3. 施工验收（1）施工质量验收：按照国家标准和行业标准，对探伤室建设质量进行验收。

（2）射线防护效果验收：对射线防护措施进行验收，确保射线防护效果。

（3）设备运行验收：对照相冲洗设备、辅助设备进行运行验收，确保设备运行正常。

五、施工安全管理1. 施工人员必须佩戴防护用品，确保人身安全。

2. 施工现场应设置警示标志，防止无关人员进入。

3. 施工过程中，严格按照操作规程进行，确保施工安全。

4. 施工结束后，对施工现场进行清理，确保环境卫生。

六、施工进度安排1. 施工准备：5天2. 施工实施：15天3. 施工验收：5天总计：25天七、施工预算1. 材料费用：50万元2. 人工费用：20万元3. 设备费用：30万元总计：100万元本方案旨在确保探伤室建设质量，满足射线无损检测需求。

高能探伤室施工方案引言高能探伤室是一种用于进行高能材料探伤的设施，常用于航空航天、核能等领域。

本文档将介绍高能探伤室的施工方案，包括施工准备、施工流程、设备选型和安装等内容，旨在确保施工过程的顺利进行和设施的安全运行。

施工准备在开始施工之前，需要进行一定的准备工作：1.确定施工地点：选择一个适合建设高能探伤室的场地，考虑到其安全性、通风条件和周围环境。

2.制定施工计划：制定详细的施工计划，包括施工时间、人员配备和工期安排等。

3.确保资金和材料供应：确保有足够的资金和材料供应，以保障施工过程的顺利进行。

施工流程高能探伤室的施工流程可分为以下几个主要步骤：1.地基处理：对施工地点进行地基处理，确保地基平整、牢固。

2.结构施工：根据设计图纸进行高能探伤室的结构施工，包括地板、墙壁和天花板的建设。

3.电气布线：安装并布置探伤室内的电气系统布线，包括照明和电力系统等。

4.通风系统安装：安装通风系统，确保室内空气流通畅通。

5.设备安装：根据设计要求，安装探伤设备和相应的控制系统。

6.环境监测：安装环境监测设备，对探伤室内的温度、湿度和气体浓度等进行监测。

7.装饰装修：进行室内装饰装修，包括地面铺设、墙面装饰和室内设施设置等。

8.维护和调试：保养设备并进行必要的调试工作，以确保高能探伤室的正常运行。

设备选型和安装在进行高能探伤室的设备选型和安装时，需要考虑以下因素：1.设备性能：选购具有高能探测能力和高分辨率的探伤设备，确保其能够满足实际需求。

2.安全性：选购具备安全性能和防护措施的设备，以降低潜在风险。

3.可靠性：选择经过验证和有良好口碑的设备品牌，确保其运行的可靠性。

4.设备布局：合理规划设备的布局，使得设备之间的空间充分利用且便于操作和维护。

5.安装调试：由专业人员进行设备的安装和调试工作，确保设备运行稳定。

施工安全在高能探伤室的施工过程中，需要重视施工安全，采取一系列安全措施，包括但不限于以下几点：1.安全培训：对施工人员进行必要的安全培训，使其了解并遵守相关安全规范和操作流程。
