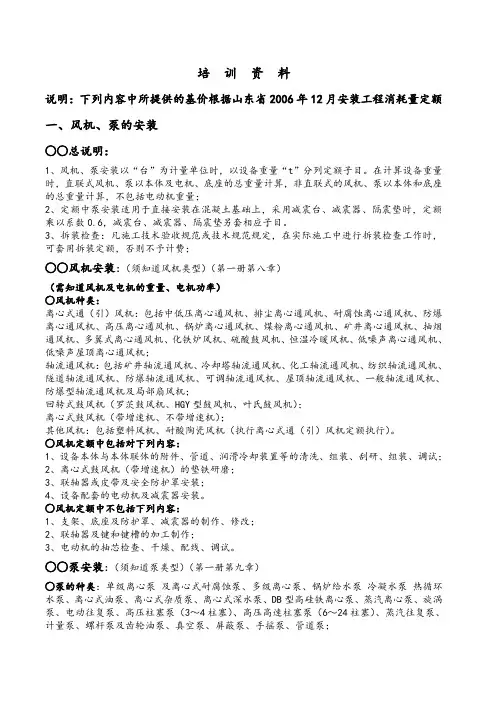

培训资料说明：下列内容中所提供的基价根据山东省2006年12月安装工程消耗量定额一、风机、泵的安装○○总说明：1、风机、泵安装以“台”为计量单位时，以设备重量“t”分列定额子目。
在计算设备重量时，直联式风机、泵以本体及电机、底座的总重量计算，非直联式的风机、泵以本体和底座的总重量计算，不包括电动机重量；2、定额中泵安装适用于直接安装在混凝土基础上，采用减震台、减震器、隔震垫时，定额乘以系数0.6，减震台、减震器、隔震垫另套相应子目。
3、拆装检查：凡施工技术验收规范或技术规范规定，在实际施工中进行拆装检查工作时，可套用拆装定额，否则不予计费；○○风机安装：（须知道风机类型）（第一册第八章）（需知道风机及电机的重量、电机功率）○风机种类：离心式通（引）风机：包括中低压离心通风机、排尘离心通风机、耐腐蚀离心通风机、防爆离心通风机、高压离心通风机、锅炉离心通风机、煤粉离心通风机、矿井离心通风机、抽烟通风机、多翼式离心通风机、化铁炉风机、硫酸鼓风机、恒温冷暖风机、低噪声离心通风机、低噪声屋顶离心通风机；轴流通风机：包括矿井轴流通风机、冷却塔轴流通风机、化工轴流通风机、纺织轴流通风机、隧道轴流通风机、防爆轴流通风机、可调轴流通风机、屋顶轴流通风机、一般轴流通风机、防爆型轴流通风机及局部扇风机；回转式鼓风机（罗茨鼓风机、HGY型鼓风机、叶氏鼓风机）；离心式鼓风机（带增速机、不带增速机）；其他风机：包括塑料风机、耐酸陶瓷风机（执行离心式通（引）风机定额执行）。
○风机定额中包括对下列内容：1、设备本体与本体联体的附件、管道、润滑冷却装置等的清洗、组装、刮研、组装、调试；2、离心式鼓风机（带增速机）的垫铁研磨；3、联轴器或皮带及安全防护罩安装；4、设备配套的电动机及减震器安装。
○风机定额中不包括下列内容：1、支架、底座及防护罩、减震器的制作、修改；2、联轴器及键和键槽的加工制作；3、电动机的抽芯检查、干燥、配线、调试。

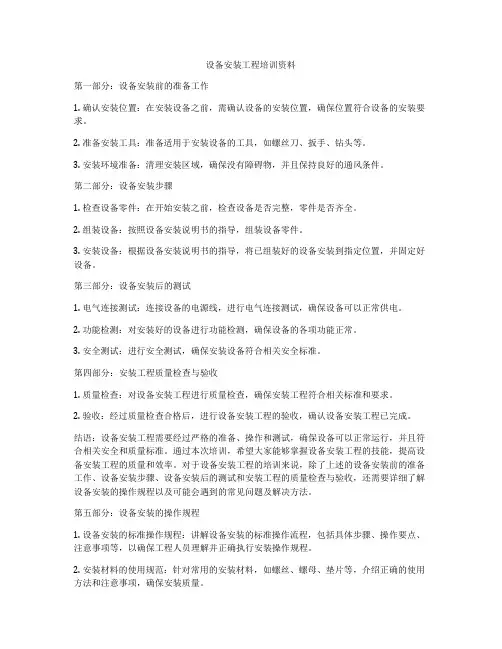

设备安装工程培训资料第一部分：设备安装前的准备工作1. 确认安装位置：在安装设备之前，需确认设备的安装位置，确保位置符合设备的安装要求。
2. 准备安装工具：准备适用于安装设备的工具，如螺丝刀、扳手、钻头等。
3. 安装环境准备：清理安装区域，确保没有障碍物，并且保持良好的通风条件。
第二部分：设备安装步骤1. 检查设备零件：在开始安装之前，检查设备是否完整，零件是否齐全。
2. 组装设备：按照设备安装说明书的指导，组装设备零件。
3. 安装设备：根据设备安装说明书的指导，将已组装好的设备安装到指定位置，并固定好设备。
第三部分：设备安装后的测试1. 电气连接测试：连接设备的电源线，进行电气连接测试，确保设备可以正常供电。
2. 功能检测：对安装好的设备进行功能检测，确保设备的各项功能正常。
3. 安全测试：进行安全测试，确保安装设备符合相关安全标准。
第四部分：安装工程质量检查与验收1. 质量检查：对设备安装工程进行质量检查，确保安装工程符合相关标准和要求。
2. 验收：经过质量检查合格后，进行设备安装工程的验收，确认设备安装工程已完成。
结语：设备安装工程需要经过严格的准备、操作和测试，确保设备可以正常运行，并且符合相关安全和质量标准。
通过本次培训，希望大家能够掌握设备安装工程的技能，提高设备安装工程的质量和效率。
对于设备安装工程的培训来说，除了上述的设备安装前的准备工作、设备安装步骤、设备安装后的测试和安装工程的质量检查与验收，还需要详细了解设备安装的操作规程以及可能会遇到的常见问题及解决方法。
第五部分：设备安装的操作规程1. 设备安装的标准操作规程：讲解设备安装的标准操作流程，包括具体步骤、操作要点、注意事项等，以确保工程人员理解并正确执行安装操作规程。
2. 安装材料的使用规范：针对常用的安装材料，如螺丝、螺母、垫片等，介绍正确的使用方法和注意事项，确保安装质量。
3. 安全操作规程：介绍设备安装的安全操作规程，包括工作场所安全、个人防护用具的正确使用以及紧急情况处理方法等内容。

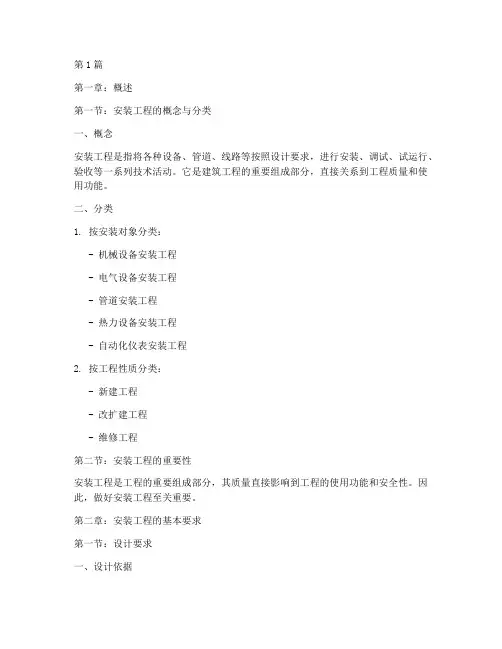

第1篇第一章：概述第一节：安装工程的概念与分类一、概念安装工程是指将各种设备、管道、线路等按照设计要求，进行安装、调试、试运行、验收等一系列技术活动。
它是建筑工程的重要组成部分，直接关系到工程质量和使用功能。
二、分类1. 按安装对象分类：- 机械设备安装工程- 电气设备安装工程- 管道安装工程- 热力设备安装工程- 自动化仪表安装工程2. 按工程性质分类：- 新建工程- 改扩建工程- 维修工程第二节：安装工程的重要性安装工程是工程的重要组成部分，其质量直接影响到工程的使用功能和安全性。
因此，做好安装工程至关重要。
第二章：安装工程的基本要求第一节：设计要求一、设计依据1. 国家相关法律法规2. 国家标准、行业标准3. 设计规范、技术标准4. 用户需求二、设计原则1. 安全可靠2. 经济合理3. 使用方便4. 环保节能第二节：施工要求一、施工准备1. 施工图纸审查2. 施工方案编制3. 材料设备准备4. 施工人员培训二、施工过程1. 安装施工2. 调试运行3. 验收第三章：安装工程的主要设备与材料第一节：机械设备一、机械设备分类1. 通用机械设备2. 特种机械设备3. 专用机械设备二、机械设备选用原则1. 符合设计要求2. 性能稳定可靠3. 经济合理第二节：电气设备一、电气设备分类1. 低压电器2. 高压电器3. 电动机4. 变压器5. 控制设备二、电气设备选用原则1. 符合设计要求2. 安全可靠3. 节能环保第三节：管道材料一、管道材料分类1. 钢管2. 铸铁管3. 铜管4. 塑料管二、管道材料选用原则1. 符合设计要求2. 抗压强度高3. 耐腐蚀第四章：安装工程施工技术第一节：机械设备安装一、设备基础施工1. 基础垫层施工2. 基础施工3. 基础验收二、设备安装1. 设备就位2. 设备找正找平3. 设备连接第二节：电气设备安装一、电缆敷设1. 电缆选型2. 电缆敷设方式3. 电缆敷设要求二、电气设备安装1. 控制柜、配电箱安装2. 电动机安装3. 变压器安装第三节：管道安装一、管道材料加工1. 管道切割2. 管道弯曲3. 管道焊接二、管道安装1. 管道连接2. 管道支吊架安装3. 管道试压第五章：安装工程验收第一节：验收依据一、设计文件1. 设计图纸2. 设计说明书3. 设计变更通知单二、施工合同1. 施工图纸2. 施工方案3. 施工记录第二节：验收程序一、验收准备1. 施工单位自检2. 施工监理单位验收3. 用户验收二、验收内容1. 工程量验收2. 质量验收3. 功能验收第六章：安装工程安全管理第一节：安全管理制度一、安全责任制度1. 施工单位安全责任2. 施工监理单位安全责任3. 施工人员安全责任二、安全教育培训制度1. 新员工安全教育2. 定期安全教育培训3. 特殊工种安全教育第二节：安全防护措施一、现场安全防护1. 施工现场围挡2. 施工现场警示标志3. 施工现场安全通道二、个人防护用品1. 安全帽2. 安全带3. 防尘口罩第七章：案例分析第一节：安装工程事故案例分析一、事故原因分析1. 设计缺陷2. 施工质量不合格3. 施工人员操作不当二、事故处理及预防措施第二节：优秀安装工程案例分析一、优秀安装工程特点1. 工程质量优良2. 施工进度合理3. 安全文明施工二、优秀安装工程经验总结第八章：总结与展望安装工程是工程建设的重要组成部分，随着科技的进步和工程建设的不断发展，安装工程的技术水平也在不断提高。

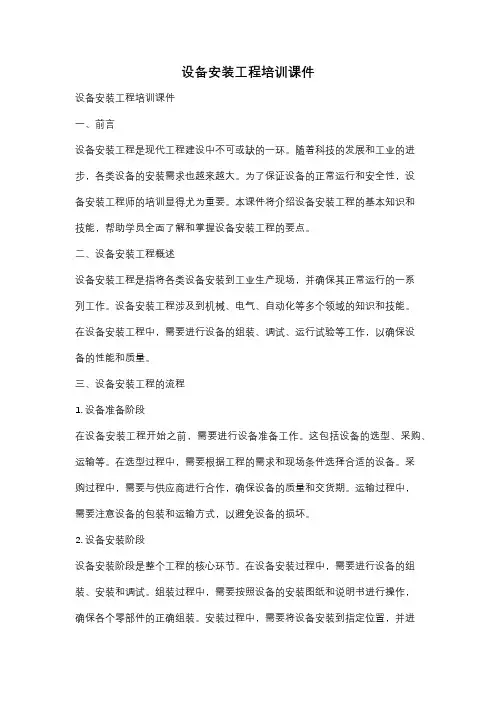

设备安装工程培训课件设备安装工程培训课件一、前言设备安装工程是现代工程建设中不可或缺的一环。
随着科技的发展和工业的进步，各类设备的安装需求也越来越大。
为了保证设备的正常运行和安全性，设备安装工程师的培训显得尤为重要。
本课件将介绍设备安装工程的基本知识和技能，帮助学员全面了解和掌握设备安装工程的要点。
二、设备安装工程概述设备安装工程是指将各类设备安装到工业生产现场，并确保其正常运行的一系列工作。
设备安装工程涉及到机械、电气、自动化等多个领域的知识和技能。
在设备安装工程中，需要进行设备的组装、调试、运行试验等工作，以确保设备的性能和质量。
三、设备安装工程的流程1. 设备准备阶段在设备安装工程开始之前，需要进行设备准备工作。
这包括设备的选型、采购、运输等。
在选型过程中，需要根据工程的需求和现场条件选择合适的设备。
采购过程中，需要与供应商进行合作，确保设备的质量和交货期。
运输过程中，需要注意设备的包装和运输方式，以避免设备的损坏。
2. 设备安装阶段设备安装阶段是整个工程的核心环节。
在设备安装过程中，需要进行设备的组装、安装和调试。
组装过程中，需要按照设备的安装图纸和说明书进行操作，确保各个零部件的正确组装。
安装过程中，需要将设备安装到指定位置，并进行固定和连接。
调试过程中，需要进行设备的功能测试和性能调整，以确保设备的正常运行。
3. 设备验收阶段设备安装完成后，需要进行设备的验收工作。
验收过程中，需要检查设备的安装质量和性能指标是否符合要求。
同时，还需要进行设备的运行试验和安全评估，以确保设备的安全性和可靠性。
如果设备存在问题，需要及时进行修复和调整，直到设备符合要求为止。
四、设备安装工程的技能要求1. 机械技能设备安装工程师需要具备一定的机械技能。
这包括机械设备的组装、拆卸和调试等技能。
在机械设备的组装过程中，需要熟悉各种机械连接方式和工具的使用。
在机械设备的调试过程中，需要熟悉各种机械传动和控制原理。

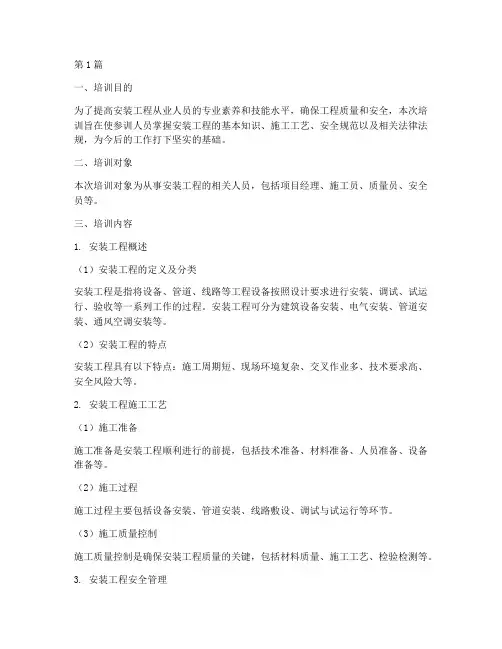

第1篇一、培训目的为了提高安装工程从业人员的专业素养和技能水平，确保工程质量和安全，本次培训旨在使参训人员掌握安装工程的基本知识、施工工艺、安全规范以及相关法律法规，为今后的工作打下坚实的基础。
二、培训对象本次培训对象为从事安装工程的相关人员，包括项目经理、施工员、质量员、安全员等。
三、培训内容1. 安装工程概述（1）安装工程的定义及分类安装工程是指将设备、管道、线路等工程设备按照设计要求进行安装、调试、试运行、验收等一系列工作的过程。
安装工程可分为建筑设备安装、电气安装、管道安装、通风空调安装等。
（2）安装工程的特点安装工程具有以下特点：施工周期短、现场环境复杂、交叉作业多、技术要求高、安全风险大等。
2. 安装工程施工工艺（1）施工准备施工准备是安装工程顺利进行的前提，包括技术准备、材料准备、人员准备、设备准备等。
（2）施工过程施工过程主要包括设备安装、管道安装、线路敷设、调试与试运行等环节。
（3）施工质量控制施工质量控制是确保安装工程质量的关键，包括材料质量、施工工艺、检验检测等。
3. 安装工程安全管理（1）安全管理制度安全管理制度是确保安装工程安全的重要保障，包括安全生产责任制、安全操作规程、安全检查制度等。
（2）安全风险识别与控制安全风险识别与控制是预防安全事故的关键，包括现场安全检查、隐患排查、应急处理等。
4. 安装工程相关法律法规（1）建设工程质量管理条例《建设工程质量管理条例》是我国工程建设领域的基础性法规，规定了工程建设质量的基本要求、质量责任、质量监督等内容。
（2）建设工程安全生产管理条例《建设工程安全生产管理条例》是我国工程建设领域安全生产的基本法规，规定了工程建设安全生产的基本要求、安全生产责任、安全监督检查等内容。
（3）建筑法《建筑法》是我国建筑行业的基本法律，规定了建筑活动的主体、建筑活动的原则、建筑市场的管理等内容。
四、培训方法1. 讲授法：邀请具有丰富实践经验的专家进行授课，使参训人员系统地了解安装工程基础知识。
设备安装基本知识一、概述1、机械设备安装的基本概念：机械设备安装是按照一定的技术条件，将机械设备或其它单独部件正确地安放和牢固的固定在基础上，使其在空间获得需要的坐标位置。
机械设备安装质量的好坏，直接影响设备效能的正常发挥。
机械设备安装的工艺过程包括：基础的验收、清理和抄平，设备部件的拆洗和装配，设备的吊装，设备安装位置的检测和找正，二次灌浆以及试运转等。
机器设备正确的安装位置，由机器或其单独部件的中心线，标高和水平性所决定，安装机器设备时，要求其中心线、中心高或水平性绝对正确是不可能的，当中心线、标高和水平性的偏差不影响机器设备的安全连续运转和寿命时，则是允许的。
机器设备安装的实际偏差必须在允许的偏差内（称为安装精度）。
同时，还要保证机器及其单独部件牢固地固定在基础上，防止其在工作中由于动载荷等的作用脱离正确的工作位置。
2、安装的主要工艺过程概括起来，一台机械设备从运抵安装现场到它投入生产或具备使用条件，都必须经过基础的验收，设备开箱验收、起重和搬运，基础放线和设备划线，设备就位，找正找平，设备固定，拆卸、清洗、装配及设备的试运转直到工程验收等基本安装工艺。
3、设备安装三要素机械设备的安装位置的测检与调整工作是调整设备安装工艺过程中的主要工作，它的目的是调整设备的中心线、标高和水平性，使三者的实际偏差达到允许偏差要求，即保证安装精度。
这一调整过程称为找正、找平、找标高。
这些工作进行的好坏，是机械设备整个安装过程中的关键，对安装质量及投产后性能的发挥有着重大的影响。
二、设备安装基本知识1、地脚螺栓的安装3)按设计图样的要求，检查所有预埋件(包括地脚螺栓)的正确性。
地脚螺栓的作用是固定设备，使设备与基础牢固地结合在一起，以免工作时发生位移和倾覆。
（1）地脚螺栓尺寸的确定地脚螺栓的型式、长度、直径由设计图纸提供，若无规定由由下列方法确定：地脚螺栓的长度L可由下式求得：L=L1+L2（mm）其中：L1——埋入基础深度，一般用直径的12-25倍；L2——外露部分长度对于大型设备和震动较大的设备，L1取值应偏大。

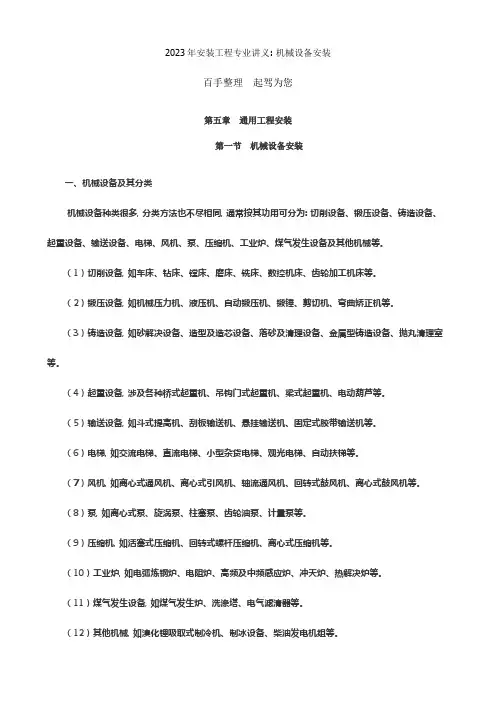

2023年安装工程专业讲义: 机械设备安装百手整理起驾为您第五章通用工程安装第一节机械设备安装一、机械设备及其分类机械设备种类很多, 分类方法也不尽相同, 通常按其功用可分为: 切削设备、锻压设备、铸造设备、起重设备、输送设备、电梯、风机、泵、压缩机、工业炉、煤气发生设备及其他机械等。
（1）切削设备, 如车床、钻床、镗床、磨床、铣床、数控机床、齿轮加工机床等。
（2）锻压设备, 如机械压力机、液压机、自动锻压机、锻锤、剪切机、弯曲矫正机等。
（3）铸造设备, 如砂解决设备、造型及造芯设备、落砂及清理设备、金属型铸造设备、抛丸清理室等。
（4）起重设备, 涉及各种桥式起重机、吊钩门式起重机、梁式起重机、电动葫芦等。
（5）输送设备, 如斗式提高机、刮板输送机、悬挂输送机、固定式胶带输送机等。
（6）电梯, 如交流电梯、直流电梯、小型杂货电梯、观光电梯、自动扶梯等。
（7）风机, 如离心式通风机、离心式引风机、轴流通风机、回转式鼓风机、离心式鼓风机等。
（8）泵, 如离心式泵、旋涡泵、柱塞泵、齿轮油泵、计量泵等。
（9）压缩机, 如活塞式压缩机、回转式螺杆压缩机、离心式压缩机等。
（10）工业炉, 如电弧炼钢炉、电阻炉、高频及中频感应炉、冲天炉、热解决炉等。
（11）煤气发生设备, 如煤气发生炉、洗涤塔、电气滤清器等。
（12）其他机械, 如溴化锂吸取式制冷机、制冰设备、柴油发电机组等。
二、机械设备安装（一）安装准备工作在机械设备安装工程施工之前, 必须有充足的准备。
工程质量好坏、施工速度快慢, 都与施工前的准备工作密切相关。
准备工作重要涉及以下几个方面:1.技术准备2.组织准备施工开始前, 可根据工程特点和施工部门的具体情况和条件, 成立施工组织机构, 全面负责工程的技术、管理等工作。
3.供应工作准备（1）施工前必须备齐技术准备工作中提出的所需机具、材料, 并及时将所要安装的机械设备运抵现场。
（2）设备开箱检查。
成箱设备运送到安装现场后, 必须开箱检查、清理, 检查完毕后应做好记录, 办理移交手续, 交付安装施工。

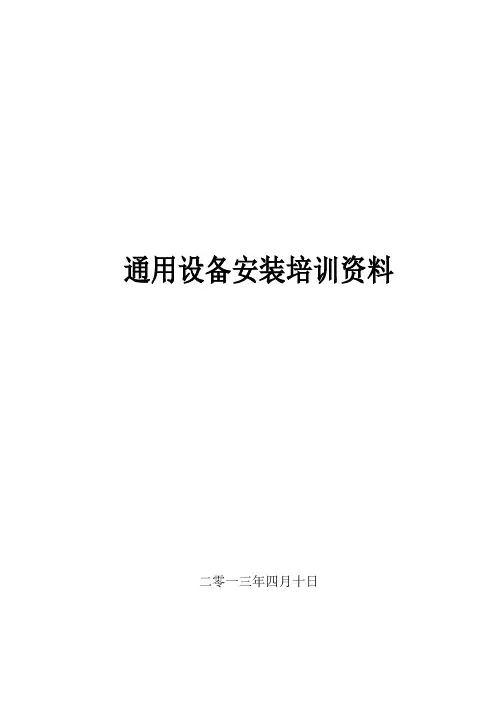

通用设备安装培训资料二零一三年四月十日目录第一章概述 (1)1.1设备概况 (1)1.2施工依据： (2)第二章施工流程 (3)2.1单台静止设备安装步骤 (3)2.2单台传动设备安装步骤 (4)第三章通用施工工序的技术要点 (5)3.1说明 (5)3.2设备开箱验收 (5)3.3基础验收及处理 (5)3．4设备安装 (6)3.5设备灌浆 (10)3.6设备气密性保证 (10)3.7交工资料 (11)第四章塔及容器等直立设备安装 (12)4.1直立设备的找正 (12)4.2设备试压 (12)4.3设备触煤填充 (13)第五章换热器等卧式设备安装 (14)5.1卧式设备的就位 (14)5.2找正 (14)5.3换热器抽芯试压 (14)5.4热膨胀端的处理 (14)第六章机泵的安装 (16)6.1泵类设备的就位 (16)6.2初次找正 (16)6.3最终找正 (16)6.4以泵安装图为例说明泵类设备安装的具体程序 (17)6.5解体检查 (18)6.6联轴节对中找正 (18)6.7单机试车 (18)第七章机具设备、人员配置及工期计划 (19)7.1主要安装机具设备 (19)7.2劳动力动员计划 (19)7.3工期计划 (19)第八章质量保证措施 (20)8.1质量原则 (20)8.2质量控制依据 (20)8.3质保体系的运行 (20)8.4建立项目质保机构 (21)8.5健全制度 (21)8.6强化质量管理基础工作 (21)8.7质量保证的具体措施 (22)8.8工程质量控制点设置情况 (23)8.9特殊过程控制 (28)第九章安全保证措施 (29)9.1组织落实 (29)9.2安全保证体系 (29)9.3教育落实 (29)9.4措施落实 (29)9.5施工安全管理制度 (30)9.6安全施工定期检查 (31)9.7现场文明施工 (32)第一章概述1.1设备概况作为施工行业，设备安装是施工中的重中之重，根据化工企业生产性质，可将使用设备分为14大类。
目•机电设备安装概述•机电设备基础知识•机电设备安装技术•机电设备安装质量检测与验收•机电设备安装工程实例•机电设备安装工程安全与环保01机电设备安装概述机电设备安装是指将机械设备、电气设备、仪表和管道等按照设计要求进行安装、调试和检测的过程。
机电设备安装的定义与重要性定义施工准备包括技术交底、图纸会审、材料采购和现场准备等。
基础验收对设备基础进行质量检查，确保符合设计要求。
设备开箱验收核对设备清单，检查设备外观和零部件是否完好。
安装与调试按照设计图纸和技术要求进行设备的安装和调试，确保设备正常运行。
机电设备安装的基本流程机电设备安装需要遵循相关的国家和行业标准，如《机械设备安装工程施工及验收规范》、《电气装置安装工程验收规范》等。
规范根据不同的设备和行业，需要采用相应的标准，如机械设备的安装精度、管道的连接方式等，确保安装质量和安全性能。
标准机电设备安装的规范与标准02机电设备基础知识总结词了解机械部件与结构是掌握机电设备安装的基础。
详细描述介绍各种常见的机械部件，如轴承、齿轮、链条、皮带等，以及它们在机电设备中的作用和工作原理。
解释机械结构的基本概念，包括机构、构件、零件等，以及它们之间的相互关系和装配要求。
机械部件与结构电气设备与控制总结词掌握电气设备与控制技术是实现机电一体化不可或缺的环节。
详细描述介绍电气系统的基本组成，包括电源、电机、传感器、控制器等。
讲解电气原理图、接线图的基本知识，以及如何根据图纸进行电气安装和调试。
介绍常见的控制电路，如继电器控制、PLC控制等，以及它们在机电设备中的应用。
流体系统与管路总结词流体系统与管路是实现机电设备中能量传输和物料输送的重要部分。
详细描述介绍流体系统的基本概念，包括液压、气压和液力传动等。
讲解各种管路的材料选择、连接方式以及管路布局的原则。
介绍流体系统中的常见元件，如泵、阀、管道等，以及它们在系统中的作用和工作原理。
安全防护与环保总结词安全防护与环保是机电设备安装过程中必须考虑的重要因素。
机械设备安装讲义一、内容提要主要介绍第三章通用安装工程第一节机械设备安装。
二、重点、难点1.机械设备分类、安装与施工方法；金属切削设备、锻压设备的分类、性能、特征代号、型号表示方法。
2.输送设备的种类、性能、特点及使用范围；固定式胶带运输机的安装施工方法。
3.泵、风机的分类、型号表示法、性能特点、应用范围、安装施工方法及工程量计算规则。
三、内容讲解大纲要求1.熟悉通用设备分类、型号表示方法及用途。
2.掌握安装工程工程量清单项目设置及工程量计算规则。
3.掌握安装工程工程量计算方法, 并能够依据工程图纸编制、审核工程量清单。
第三章通用安装工程第一节机械设备安装一、机械设备分类机械设备种类很多, 分类方法也不尽相同, 通常按其作用可分为: 输送设备、金属加工设备、铸造设备、动力设备、起重设备、冷冻设备、分开设备和成型与包装设备。
〔一〕输送设备按输送介质的物理状态, 输送设备可分为:1.气体输送设备, 如风机、压缩机、真空泵、液环泵等。
2.液体输送设备, 如各种水泵、油泵等。
3.固体输送设备, 如皮带运输机、斗式提升机、螺旋输送机、链式输送机、振动输送机等。
〔二〕金属加工设备接加工金属材料的方法, 金属加工设备可分为:1.金属切削设备, 如磨床、铣床、拉床、齿轮加工机床等。
2.锻压设备, 如锤类、剪切机、锻机、弯曲矫正机等。
〔三〕铸造设备铸造设备分以下几种:1.砂处理设备。
2.造型及造芯设备。
3.落砂及清理设备。
4.抛丸清理室。
5.金属型铸造机。
〔四〕动力设备动力设备主要包括锅炉、发电机、汽轮机等。
〔五〕起重设备起重设备包括各种桥式起重机、门式起重机、电动葫芦等。
〔六〕冷冻设备冷冻设备主要有各式冷冻机、结晶机等。
〔七〕分开设备分开设备包括离心机、分开机、过滤机、缓冲器等。
〔八〕成型与包装设备压块机、包装机、缝包机等均属此类设备。
二、机械设备安装与施工方法〔一〕安装准备工作1.技术准备。
2.组织准备。
3.供应工作准备。
