中北大学传感器原理与应用试题及答案(最新)概论

第1章传感器基础理论思考题与习题答案1.1什么是传感器？（传感器定义）解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。

1.2传感器特性在检测系统中起到什么作用？解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。

通常把传感器的特性分为两种：静态特性和动态特性。

静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。

动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。

1.3传感器由哪几部分组成？说明各部分的作用。

解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。

1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

意义略（见书中）。

动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。

1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。

解：其灵敏度333001060510UkX--∆⨯===∆⨯1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S 2=2.0V/mV 、S 3=5.0mm/V ，求系统的总的灵敏度。

1.7某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V减至2.5V ，求该仪器的灵敏度。

传感器原理及应用习题答案习题 1 (2)习题 2 (4)习题 3 (8)习题 4 (10)习题 5 (12)习题 6 (14)习题 7 (17)习题 8 (20)习题 9 (23)习题 10 (25)习题 11 (26)习题 12 (28)习题 13 (32)习题 11-1什么叫传感器？它由哪几部分组成？并说出各部分的作用及其相互间的关系。

答：传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。

通常传感器由敏感元件和转换元件组成。

敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。

由于传感器的输出信号一般都很微弱, 因此需要有信号调节与转换电路对其进行放大、运算调制等。

随着半导体器件与集成技术在传感器中的应用，传感器的信号调节与转换电路可能安装在传感器的壳体里或与敏感元件一起集成在同一芯片上。

此外，信号调节转换电路以及传感器工作必须有辅助的电源，因此信号调节转换电路以及所需的电源都应作为传感器组成的一部分。

1-2简述传感器的作用和地位及其传感器技术的发展方向。

答：传感器位于信息采集系统之首，属于感知、获取及检测信息的窗口，并提供给系统赖以进行处理和决策所必须的原始信息。

没有传感技术，整个信息技术的发展就成了一句空话。

科学技术越发达，自动化程度越高，信息控制技术对传感器的依赖性就越大。

发展方向：开发新材料，采用微细加工技术，多功能集成传感器的研究，智能传感器研究，航天传感器的研究，仿生传感器的研究等。

1-3传感器的静态特性指什么？衡量它的性能指标主要有哪些？答：传感器的静态特性是指被测量的值处于稳定状态时的输出—输入关系。

与时间无关。

主要性能指标有：线性度、灵敏度、迟滞和重复性等。

1-4传感器的动态特性指什么？常用的分析方法有哪几种？答：传感器的动态特性是指其输出与随时间变化的输入量之间的响应特性。

《传感器原理及工程应用》完整版习题答案第1章传感与检测技术的理论基础（P26）1—1:测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以，测量也就是将被测量与同种性质的标准量进行比较，确定被测量对标准量的倍数。

1 —2 :什么是测量值的绝对误差、相对误差、引用误差？答：绝对误差是测量结果与真值之差，即：绝对误差=测量值一真值相对误差是绝对误差与被测量真值之比，常用绝对误差与测量值之比，以百分数表示，即：相对误差=绝对误差/测量值X100%引用误差是绝对误差与量程之比，以百分数表示，即：引用误差=绝对误差/量程100%示值为142kPa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解: 已知：真值L = 140kPa测量值x= 142kPa测量上限=150kPa测量下限=—50kPa绝对误差△ = x-L=142-140=2(kPa)实际相对误差=—=2「43%L 140标称相对误差—— 1.41% x 142引用误差2 =测量上限—测量下限'150 —1 —10 对某节流元件（孔板）开孔直径d20的尺寸进行了15次测量，测量数据如下（单位: mm）:120.42120.43 120.40 120.42 120.43 120.39 120.30 120.40120.43120.41 120.43 120.42 120.39 120.39 120.40用测量范围为—50〜150kPa的压力传感器测量140kPa的压力时，传感器测得试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

解：序 号测量值 d 2o (mm)残余误差V i (d 20i d 2o )(mm)残余误差V (d 20i d 20 (i7))(mm)1 120.42 0.016 0.009 2 120.43 0.026 0.0193 120.40 —0.004 —0.0114 120.42 0.016 0.0095 120.43 0.0260.0196 120.39 —0.014—0.0217 120.30 —0.1048 120.40 —0.004—0.0119 120.43 0.026 0.01910 120.41 0.006 —0.00111 120.43 0.026 0.019 12 120.42 0.016 0.00913 120.39 —0.014—0.021 14 120.39 —0.014 —0.021 15120.40—0.004—0.011d20120.404mm1 i 10.0327mmJ i 7 0.0161mmd 20(i 7) 120.411mmd201(15 1d20 114 1G d 200.0788( mm) G d 200.0382(mm)当= 时，若取置信概率 = ，查表可得格拉布斯系数 = 。

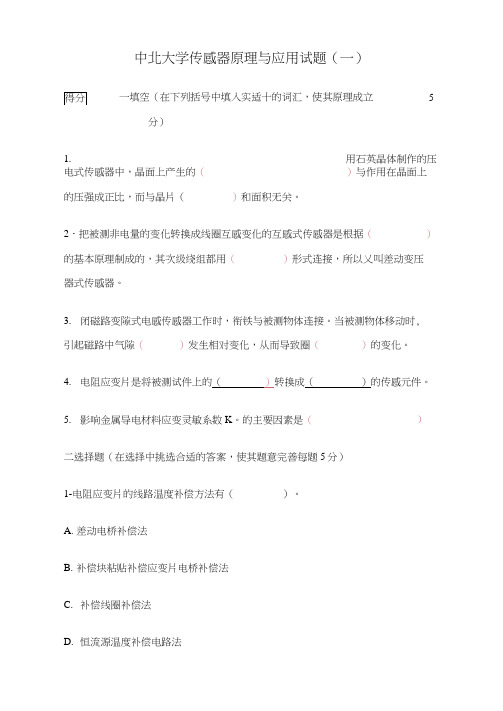

5中北大学传感器原理与应用试题（一）一填空（在下列括号中填入实适十的词汇，使其原理成立分） 1.用石英晶体制作的压电式传感器中，晶面上产生的（）与作用在晶面上的压强成正比，而与晶片（ ）和面积无关。

2・把被测非电量的变化转换成线圈互感变化的互感式传感器是根据（） 的基本原理制成的，其次级绕组都用（）形式连接，所以乂叫差动变压器式传感器。

3. 闭磁路变隙式电感传感器工作时，衔铁与被测物体连接。

当被测物体移动时, 引起磁路中气隙（ ）发生相对变化，从而导致圈（ ）的变化。

4. 电阻应变片是将被测试件上的（ ）转换成（ ）的传感元件。

5. 影响金属导电材料应变灵敏系数K 。

的主要因素是（ ） 二选择题（在选择中挑选合适的答案，使其题意完善每题5分）1-电阻应变片的线路温度补偿方法有（ ）。

A. 差动电桥补偿法B. 补偿块粘贴补偿应变片电桥补偿法C. 补偿线圈补偿法D. 恒流源温度补偿电路法2.电阻应变片的初始电阻数值有多种，其中用的最多的是（53. 通常用应变式传感器测量（）。

A. 温度 B.速度 C.加速度 D. 力4. 、“|变间隙式电容传感器两极板间的初始距离d 增加时，将引起传感器的（）oA.灵敏度增加B.灵敏度减小C.非统性误差增加D.非线性误差减小 5.在光线作用下， 半导体的电导率增加的现象属于（）。

A.外光电效应B.内光电效应C.光电发射D.光导效应 三.回答下列问题（每题5分）1）为什么1/2桥与1/4桥相比能提高灵敬度，减小非线性,并能补偿温度误差2）何谓圧阻效应3） 中间导体定律4） 平膜片的假设条件5）电爪放大器与电荷放大器的主要区别四作图并说明以下问题（每题6分）1）横向圧电效应2）差动变压器的工作原理3）霍耳传感器的工作原理4）涡流传感器的等效电路图5）反射光纤位移传感器的工作原理传感器原理与应用试题答案（一）一填空（在下列括号中填入实适当的词汇，使其原理成立5分）1.用石英晶体制作的压电式传感器中，晶面上产生的电荷与作用在晶面上的压强成正比，而与晶片几何尺寸和面积无关。

传感器原理与应用试题及答案25.模拟式、智能化二、选择题1.差动变压器传感器的配用测量电路主要有[ ]A.差动相敏检波电路B.差动整流电路C.直流电桥D.差动电桥2.目前我国使用的铂热电阻的测量范围是[ ]A.-200～850℃B.-50～850℃C.-200～150℃D.-200～650℃3.测量范围大的电容式位移传感器的类型为 [ ]A.变极板面积型B.变极距型C.变介质型D.容栅型4.应变式压力传感器主要用于液体、气体压力的测量，测量范围是 [ ]A.102～106p aB.105～107p aC.104～107p aD.106～109p a5.在两片间隙为1mm的两块平行极板的间隙中插入什么，可测得最大的容量[ ]A.塑料薄膜B.干的纸C.湿的纸D.玻璃薄片6.测得某检测仪表的输入信号中,有用信号为20 毫伏,干扰电压也为20毫伏，则此时的信噪比为[ ]A.20dBB.1 dBC.0 dB参考答案：1、AB 2、AD 3、D 4、C 5、D7.按照工作原理分类，固体图象式传感器属于 [ ]A.光电式传感器B.电容式传感器C.压电式传感器D.磁电式传感器8.热电偶可以测量[ ]A.压力B.电压C.温度D.热电势9.利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小 [ ]A.两个桥臂都应当用大电阻值工作应变片B.两个桥臂都应当用两个工作应变片串联C.两个桥臂应当分别用应变量变化相反的工作应变片D.两个桥臂应当分别用应变量变化相同的工作应变片10.变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量[ ]A.增加B.减小C.不变D.不确定参考答案：6.C 7．A 8.C 9．C 10.A11.热电阻测量转换电路采用三线制是为了 [ ]A.提高测量灵敏度B.减小非线性误差C.提高电磁兼容性D.减小引线电阻的影响12.发现某检测仪表机箱有麻电感,必须采取什么措施[ ]A.接地保护环B.将机箱接大地C.抗电磁干扰13.电涡流式传感器激磁线圈的电源是[ ]A.直流B.工频交流C.高频交流D.低频交流14.下列被测物理量适合于使用红外传感器进行测量的是 [ ]A.压力B.力矩C.温度D.厚度15.固体半导体摄像元件CCD是一种 [ ]A.PN 结光电二极管电路B.PNP型晶体管集成电路C.MOS 型晶体管开关集成电路D.NPN型晶体管集成电路参考答案：11.D 12.B 13．C 14.C 15．C16.在以下几种传感器当中( )属于自发电型传感器[ ]A.电容式B.电阻式C.压电式D.电感式17.当石英晶体受压时，电荷产生在 [ ]A.Z 面上B.X 面上C.Y 面上D.X、Y、Z面上18.在仿型机床当中利用电感式传感器来检测工件尺寸，该加工检测装置是采了什么测量方法？[ ]A.微差式B.零位式C.偏差式19.变间隙式电容传感器的非线性误差与极板间初始距离d0之间是[ ]A.正比关系B.反比关系C.无关系D.不确定20.光敏电阻适于作为[ ]A.光的测量元件B.光电导开关元件C.加热元件D.发光元件参考答案：16.C 17.B 18.B 19、B 20.B21.已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为 [ ]A.2X( )B.X( )C.X(f)D.2X(f)22.（）的数值越大,热电偶的输出热电势就越大[ ]A.热端直径B.热端和冷端的温度C.热端和冷端的温差D.热电极的电导率23.汽车衡所用的测力弹性敏感元件是 [ ]A.悬臂梁B.弹簧管C.实心轴D.圆环24.在实验室中测量金属的熔点时,冷端温度补偿采用[ ]A.计算修正法B.仪表机械零点调整法C.冰浴法参考答案：21．B 22.C 23.C 24.C三、名词解释1.传感器能感受规定的被测量并按照一定规律转化成可用输出信号的器件和装置。

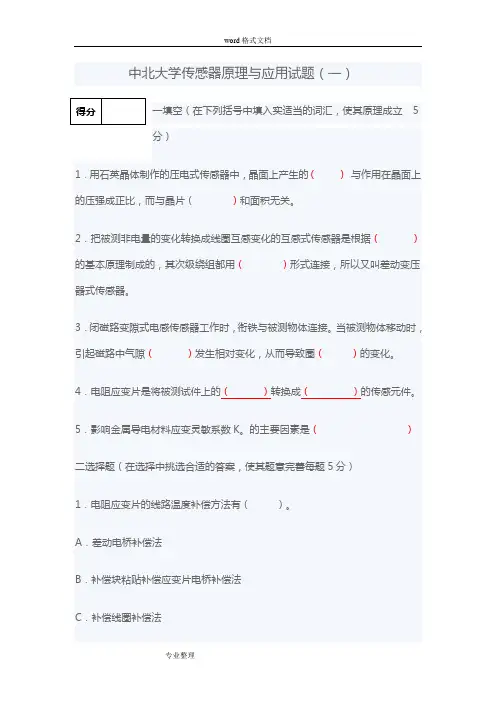

中北大学传感器原理与应用试题（一）一填空（在下列括号中填入实适当的词汇，使其原理成立 5分）1．用石英晶体制作的压电式传感器中，晶面上产生的（ ） 与作用在晶面上的压强成正比，而与晶片（）和面积无关。

2．把被测非电量的变化转换成线圈互感变化的互感式传感器是根据（ ）的基本原理制成的，其次级绕组都用（ ）形式连接，所以又叫差动变压器式传感器。

3．闭磁路变隙式电感传感器工作时，衔铁与被测物体连接。

当被测物体移动时，引起磁路中气隙（ ）发生相对变化，从而导致圈（ ）的变化。

4．电阻应变片是将被测试件上的（ ）转换成（ ）的传感元件。

5．影响金属导电材料应变灵敏系数K 。

的主要因素是（ ） 二选择题（在选择中挑选合适的答案，使其题意完善每题5分）1．电阻应变片的线路温度补偿方法有（ ）。

A ．差动电桥补偿法B ．补偿块粘贴补偿应变片电桥补偿法C ．补偿线圈补偿法D．恒流源温度补偿电路法2．电阻应变片的初始电阻数值有多种，其中用的最多的是（）。

A．60ΩB．120ΩC．200ΩD．350Ω3．通常用应变式传感器测量（）。

A．温度B．速度C．加速度D．压力4．当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（）。

A．灵敏度增加B．灵敏度减小C．非统性误差增加D．非线性误差减小5．在光线作用下，半导体的电导率增加的现象属于（）。

A．外光电效应B．内光电效应C．光电发射D．光导效应4）平膜片的假设条件5）电压放大器与电荷放大器的主要区别4．电阻应变片是将被测试件上的应变转换成电阻的传感元件。

5．影响金属导电材料应变灵敏系数K。

的主要因素是导电材料几何尺寸的变化。

评分标准：每填一个空，2.5分，意思相近2分。

二选择题（在选择中挑选合适的答案，使其题意完善每题4分）1．电阻应变片的线路温度补偿方法有（A.B.D ）。

A．差动电桥补偿法B．补偿块粘贴补偿应变片电桥补偿法C．补偿线圈补偿法D．恒流源温度补偿电路法2．电阻应变片的初始电阻数值有多种，其中用的最多的是（B）。

传感器原理及应用习题答案习题1 (3)习题2 (5)习题3 (9)习题4 (11)习题5 (13)习题6 (15)习题7 (18)习题8 (21)习题9 (24)习题10 (26)习题11 (27)习题12 (29)习题13 (33)习题11-1 什么叫传感器？它由哪几部分组成？并说出各部分的作用及其相互间的关系。

答：传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。

通常传感器由敏感元件和转换元件组成。

敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。

由于传感器的输出信号一般都很微弱, 因此需要有信号调节与转换电路对其进行放大、运算调制等。

随着半导体器件与集成技术在传感器中的应用，传感器的信号调节与转换电路可能安装在传感器的壳体里或与敏感元件一起集成在同一芯片上。

此外，信号调节转换电路以及传感器工作必须有辅助的电源，因此信号调节转换电路以及所需的电源都应作为传感器组成的一部分。

1-2 简述传感器的作用和地位及其传感器技术的发展方向。

答：传感器位于信息采集系统之首，属于感知、获取及检测信息的窗口，并提供给系统赖以进行处理和决策所必须的原始信息。

没有传感技术，整个信息技术的发展就成了一句空话。

科学技术越发达，自动化程度越高，信息控制技术对传感器的依赖性就越大。

发展方向：开发新材料，采用微细加工技术，多功能集成传感器的研究，智能传感器研究，航天传感器的研究，仿生传感器的研究等。

1-3 传感器的静态特性指什么？衡量它的性能指标主要有哪些？答：传感器的静态特性是指被测量的值处于稳定状态时的输出—输入关系。

与时间无关。

主要性能指标有：线性度、灵敏度、迟滞和重复性等。

1-4 传感器的动态特性指什么？常用的分析方法有哪几种？答：传感器的动态特性是指其输出与随时间变化的输入量之间的响应特性。

常用的分析方法有时域分析和频域分析。

《传感器原理与应用》试题7一、填空题（每空1分，共25分）1．传感器的灵敏度是指稳态标准条件下，输出变化量与输入变化量的比值。

对线性传感器来说，其灵敏度是一常数 .2．用弹性元件和电阻应变片及一些附件可以组成应变片传感器，按用途划分用应变式力传感器、应变式加速度传感器等（任填两个）。

（记忆方式：F=ma）3.采用热电阻作为测量温度的元件是将温度的测量转换为电阻的测量。

4．单线圈螺线管式电感传感器主要由线圈、铁磁性外壳和可沿线圈轴向移动的活动铁芯组成。

5．利用涡流式传感器测量位移时，为了得到较好的线性度和较好的灵敏度，应该让线圈与被测物的距离大大小于线圈半径6．空气介质变隙式电容传感器中，提高灵敏度和减少非线性误差是矛盾的，为此实际中大都采用差动式电容传感器7．振筒式传感器是以均匀薄壁圆筒作为敏感元件，将被测气体压力或密度的变化转换成频率。

8．由光电管的光谱特性看出，检测不同颜色的光需要选用光电阴极材料不同的光电管，以便利用光谱特性灵敏度较高的区段。

9．按热电偶本身结构划分，有普通热电偶、铠装热电偶、薄膜热电偶。

10．硒光电池的光谱响应区段与人类相近，因而得到应用。

11．热敏电阻正是利用半导体载流子数目随着温度变化而变化的特性制成的温度敏感元件。

12．当半导体材料在某一方向承受应力时，它的电阻率发生显著变化的现象称为半导体压阻效应。

用这个原理制成的电阻称固态压敏电阻。

13．磁敏二极管工作时加正向电压。

由于它的磁灵敏很高，特别适用于测量弱磁场。

二、选择题（每小题2分，共16分，7、8两题答案不止一个）1．电阻应变片的初始电阻数值有多种,其中用的最多的是（B）。

A 60Ω B120Ω C 200Ω D 350Ω2．电涡流式传感器激磁线圈的电源是（ C ）。

A 直流B 工频交流 C高频交流 D低频交流3．变间隙式电容传感器的非线性误差与极板间初始距离d0之间是（B）。

A 正比关系B 反比关系C 无关系4．单色光的波长越短，它的（A ）。

《传感器原理与应用》综合练习一、填空题1．热电偶中热电势的大小仅与接触材料的性质、两接触点温度有关，而与热电极尺寸、形状及温度分布无关。

2．按热电偶本身结构划分，有普通热电偶、铠装热电偶、薄膜热电偶。

3．热电偶冷端电桥补偿电路中，当冷端温度变化时，由不平衡电桥提供一个电位差随冷端温度变化的附加电势，使热电偶回路的输出不随冷端温度的变化而改变，达到自动补偿的目的。

4．硒光电池的光谱范围与人类相近，它的光谱峰值波长与人类正常视觉的也相近，因而应用较广。

5．硅光电池的光电特性中，光照度与其光电流呈线性关系。

6．压电式传感器的工作原理是基于某些介质材料的压电效应。

7．压电陶瓷是人工制造的多晶体，是由无数细微的电畴组成。

电畴具有自己极化方向。

经过极化处理过的压电陶瓷才具有压电效应。

8．压电陶瓷的压电系数比石英晶体大得多。

但石英晶体具有很多优点，尤其稳定性是其它压电材料无法比的。

9．压电式传感器具有体积小、结构简单等优点，但不能测量频率小的被测量。

特别不能测量静态量。

10．霍尔效应是导体中的载流子在磁场中受洛伦兹力作用发生位移的结果。

11．霍尔元件是N型半导体制成扁平长方体，扁平边缘的两对侧面各引出一对电极。

一对叫激励电极用于引入激励电流；另一对叫霍尔电极，用于引出霍尔电势。

12．减小霍尔元件温度误差的措施有：（1）利用输入回路串联电阻减小由输入电阻随温度变化；引起的误差。

（2）激励电极采用恒流源，减小由于灵敏度随温度变化引起的误差。

13．霍尔式传感器基本上包括两部分：一部分是弹性元件，将感受的非电量转换成位移量；另一部分是霍尔元件和磁路系统。

14．磁电式传感器是利用电磁感应原理将配测量转换成感应电动势信号输出。

15．变磁通磁电式传感器，通常将齿轮的齿（槽）作为永久磁铁磁路的一部分。

当齿轮转动时，引起磁路中磁通量的变化，线圈感应电动势输出。

16．热敏电阻正是利用半导体的载流子数目随着温度变化而变化的特性制成的温度敏感元件。

《传感器原理及工程应用》完整版习题答案第1章 传感与检测技术的理论基础（P26）1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以, 测量也就是将被测量与同种性质的标准量进行比较， 确定被测量对标准量的倍数。

1—2：什么是测量值的绝对误差、相对误差、引用误差？1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

答：绝对误差是测量结果与真值之差, 即: 绝对误差=测量值—真值 相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 , 即: 相对误差=绝对误差/测量值 ×100% 引用误差是绝对误差与量程之比,以百分数表示, 即: 引用误差=绝对误差/量程 ×100%解：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。

则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。
