城市轨道交通节能分析及对策一、地铁节能的意义和必要性节约能源在国民经济发展中有着重要的战略意义。
必须坚持“能源节约与开发并举，把节约能源放在首位”的指导思想。
城市轨道交通中配置了大量的设备系统，其中行车类的设备系统是必不可少的（如车辆、供电、信号、通信等），但有部分是为了方便旅客，以更好提高服务水平的辅助设备系统（如扶梯／电梯、通风空调、照明等），而在辅助系统中能耗较大的是通风空调系统。
随着开通线路的不断增加，节能工作就显得尤为重要了因此在城市轨道交通工程设计中必须统筹考虑各系统节能匹配问题，并尽量降低这些设备系统的能耗指标，在满足运营需要的基础上，合理地确定服务水平，将节能的总要求贯彻在设计全过程中，提出设备系统运营的节能模式，尽量实现自动调节功能，对今后的运营节能具有重大意义。
除合理考虑设备系统的运行方式或采用了节能技术以外，在车站建筑设计中也需要重视节能问题，例如在条件容许的情况下，如果能缩小车站规模，不但可以节省巨大的工程建设投资，对于今后运营节能更具有深远的意义。
包括采用自然光等等。
二、地铁节能现状1.国家有节能方面的相关政策。
2.建设可研期间有节能专题。
3.地铁企业管理有板块。
但在落实上经常会相关无制度保障，工程初步设计评审期间无节能审查环节；施工图设计中涉及节能的各专业衔接不畅；各专业工程没有节能专项验收环节；节能工作基本是呈现专业、板块拼凑的现状，导致节能工作落实不力，节能效果不明显。
三、地铁节能环节1.前期的节能设计是实施节能的前提。
2.工程控制（包括验收）是实施节能的灵魂。
3.节能设备的研发和使用是实施节能的动力。
4.运营过程中设备系统的模式控制和运行方式是实施节能的保障。
5.节能管理有指标有检查有考核是关键。
四、地铁能耗的类型1.工程初步设计评审期间无节能审查环节。
2.施工图设计中涉及节能的各专业衔接不畅。
3.各专业工程没有节能专项验收环节。
4.节能工作基本是呈现专业、板块拼凑的现状，导致节能工作落实不力，节能效果不明显在开通运营初期的地铁基本是车站动力照明设备用电大于列车牵引用电，主要是由于运营初期运能较低。
杭州地铁节能举措研讨CONTENT一杭州地铁2、4号线能耗分析二杭州地铁节能新举措三节能数据分析四总结杭州地铁2、4号线能耗分析杭州地铁节能新举措采用节能新设备探索节能新技术实施节能新办法采用多联式组合空调机组在停运后替代冷水机组为设备用房和管理用房供冷。
多联式组合空调机组采用多联式组合空调机组在停运后替代冷水机组为设备用房和管理用房供冷。
2号线东南段运营初期，车站设备和管理用房在运营时间结束后由一套总功率为124KW 的小型冷水机组为组合式空调供冷，耗电量较大。
4号线首通段车站尝试使用多联机设备为小系统冗余，同时在非运营时间替代冷水机组供冷。
以标准站景芳站为例，一套总功率为50.4KW 的多联机系统就能满足供冷要求。
相比之前冷水机组供冷，一个空调季节多联机组能减少耗电6.1万度，约节约人民币5万元，同时多联机的使用推迟了冷水机组的开启时间，减少了冷水机组的磨损。
在4号线成功应用的基础上，2016年我们也对2号线东南段车站统一进行了加装多联机，且预计一年内就能收回改造费用。
采用蒸发式冷水机组为地下车站供冷 蒸发式冷水机组2号线东南段全部采用冷却塔式冷水机组为组合式空调机组提供7℃冷冻水，其冷却水管道容易被雨水腐蚀，且散热风机运行时发出的噪音对周围居民会产生一定的影响。
4号线的新风、新塘、景芳和市民中心站由于地理位置特殊，首次采用蒸发式冷水机组。
该机组将冷却水系统集成在冷冻机组内，避免了冷却塔风机工作时发出的声音扰民。
据统计既有线路的冷却塔式冷水机组和水泵在100%负荷运行时的能效系数为3.2-3.8，而蒸发式冷水机组则为3.9-4.4，当负荷减小时能效系数降低，但蒸发冷的风机为变频运行，能效系数几乎可以忽略。
对比可知在制冷量一定的情况下，蒸发式冷机组耗电量相对较少。
引进智能照明系统替代车站公共区传统照明系统。
智能照明系统2号线东南段车站公共区均采用36W 的普通照明灯，现以标准站为例，公共区灯具总数724盏，单照明用电功率就达到26.1KW 。

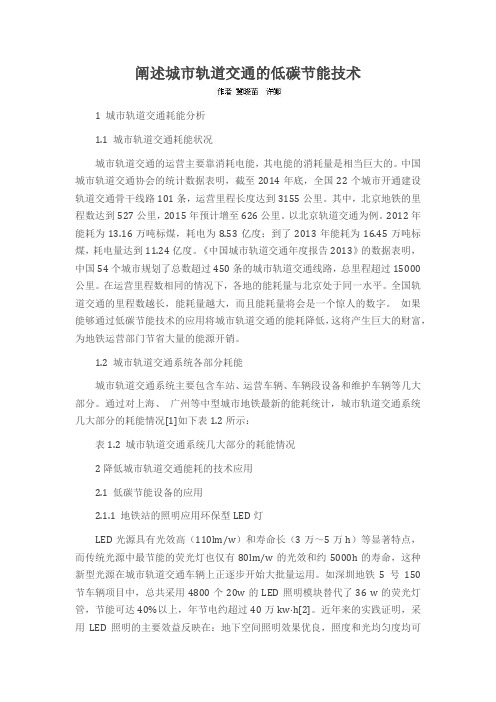

阐述城市轨道交通的低碳节能技术1 城市轨道交通耗能分析1.1 城市轨道交通耗能状况城市轨道交通的运营主要靠消耗电能，其电能的消耗量是相当巨大的。
中国城市轨道交通协会的统计数据表明，截至2014年底，全国22个城市开通建设轨道交通骨干线路101条，运营里程长度达到3155公里。
其中，北京地铁的里程数达到527公里，2015年预计增至626公里。
以北京轨道交通为例。
2012年能耗为13.16万吨标煤，耗电为8.53亿度；到了2013年能耗为16.45万吨标煤，耗电量达到11.24亿度。
《中国城市轨道交通年度报告2013》的数据表明，中国54个城市规划了总数超过450条的城市轨道交通线路，总里程超过15000公里。
在运营里程数相同的情况下，各地的能耗量与北京处于同一水平。
全国轨道交通的里程数越长，能耗量越大，而且能耗量将会是一个惊人的数字。
如果能够通过低碳节能技术的应用将城市轨道交通的能耗降低，这将产生巨大的财富，为地铁运营部门节省大量的能源开销。
1.2 城市轨道交通系统各部分耗能城市轨道交通系统主要包含车站、运营车辆、车辆段设备和维护车辆等几大部分。
通过对上海、广州等中型城市地铁最新的能耗统计，城市轨道交通系统几大部分的耗能情况[1]如下表1.2所示：表1.2 城市轨道交通系统几大部分的耗能情况2降低城市轨道交通能耗的技术应用2.1 低碳节能设备的应用2.1.1 地铁站的照明应用环保型LED灯LED光源具有光效高（110lm/w）和寿命长（3万～5万h）等显著特点，而传统光源中最节能的荧光灯也仅有80lm/w的光效和约5000h的寿命，这种新型光源在城市轨道交通车辆上正逐步开始大批量运用。
如深圳地铁5号150节车辆项目中，总共采用4800个20w的LED照明模块替代了36 w的荧光灯管，节能可达40%以上，年节电约超过40万kw·h[2]。
近年来的实践证明，采用LED照明的主要效益反映在：地下空间照明效果优良，照度和光均匀度均可达到使用要求；照明灯具可保证3万小时的使用寿命；照明节电（与传统灯具比较）在30%以上；人员对视觉感受和舒适性的反映均满意，各地城市轨道交通均可采用。
城市轨道交通的节能减排与清洁能源1. 背景随着城市化的进程，城市轨道交通作为公共交通的重要组成部分，承担着日益增长的运输任务它具有运量大、速度快、安全性好、能耗低等优点，逐渐成为解决城市交通拥堵和环境污染问题的有效手段然而，传统城市轨道交通系统在运行过程中，能耗和排放问题仍然较为突出为了降低能源消耗和减少污染物排放，推广清洁能源和节能技术在城市轨道交通领域的应用具有重要意义2. 城市轨道交通能耗现状及问题2.1 能耗现状城市轨道交通的能耗主要来自于电力消耗，据统计，电力消耗占到了城市轨道交通总能耗的90%以上目前，我国城市轨道交通能耗水平较高，单位客运量能耗约为0.45-0.60千瓦时/人次，与国际先进水平相比仍有一定差距2.2 能耗问题(1)能源结构单一：目前，我国城市轨道交通主要以火力发电为主，燃煤火力发电占到了电力生产的70%以上，导致能源消耗和排放问题较为严重(2)设备效率低下：部分城市轨道交通设备运行年限较长，技术水平较低，导致能源利用率不高(3)运行模式不合理：部分城市轨道交通在运行过程中，未能实现最优运行模式，导致能耗增加3. 节能减排与清洁能源策略3.1 优化能源结构(1)发展可再生能源：大力推广太阳能、风能等可再生能源在城市轨道交通领域的应用，逐步减少对化石能源的依赖(2)提高清洁能源比例：鼓励使用水电、核电等清洁能源，提高城市轨道交通清洁能源消费比例3.2 提高设备效率(1)更新设备技术：引进国际先进技术，替换老旧设备，提高城市轨道交通设备运行效率(2)加强设备维护：定期对设备进行维护保养，确保设备在最佳状态下运行3.3 优化运行模式(1)智能化调度：运用大数据、等技术，实现城市轨道交通运行的智能化调度，降低能耗(2)节能驾驶模式：推广节能驾驶技术，如列车运行控制技术（ATC），降低能耗3.4 节能减排技术的应用(1)再生制动技术：通过再生制动技术，将列车制动过程中产生的能量回收利用，降低能耗(2)轻量化技术：采用轻量化材料，降低车辆重量，减少能耗(3)高效照明技术：推广使用LED等高效照明设备，降低能耗4. 总结城市轨道交通作为城市公共交通的骨干，在节能减排与清洁能源方面具有巨大潜力通过优化能源结构、提高设备效率、优化运行模式以及应用节能减排技术，有望实现城市轨道交通领域的低碳、绿色、可持续发展1. 背景城市轨道交通作为公共交通的重要组成部分，具有运量大、速度快、安全性好、能耗低等优点，逐渐成为解决城市交通拥堵和环境污染问题的有效手段然而，传统城市轨道交通系统在运行过程中，能耗和排放问题仍然较为突出为了降低能源消耗和减少污染物排放，推广清洁能源和节能技术在城市轨道交通领域的应用具有重要意义2. 城市轨道交通能耗现状及问题2.1 能耗现状城市轨道交通的能耗主要来自于电力消耗，据统计，电力消耗占到了城市轨道交通总能耗的90%以上目前，我国城市轨道交通能耗水平较高，单位客运量能耗约为0.45-0.60千瓦时/人次，与国际先进水平相比仍有一定差距2.2 能耗问题(1)能源结构单一：目前，我国城市轨道交通主要以火力发电为主，燃煤火力发电占到了电力生产的70%以上，导致能源消耗和排放问题较为严重(2)设备效率低下：部分城市轨道交通设备运行年限较长，技术水平较低，导致能源利用率不高(3)运行模式不合理：部分城市轨道交通在运行过程中，未能实现最优运行模式，导致能耗增加3. 节能减排与清洁能源策略3.1 优化能源结构(1)发展可再生能源：大力推广太阳能、风能等可再生能源在城市轨道交通领域的应用，逐步减少对化石能源的依赖(2)提高清洁能源比例：鼓励使用水电、核电等清洁能源，提高城市轨道交通清洁能源消费比例3.2 提高设备效率(1)更新设备技术：引进国际先进技术，替换老旧设备，提高城市轨道交通设备运行效率(2)加强设备维护：定期对设备进行维护保养，确保设备在最佳状态下运行3.3 优化运行模式(1)智能化调度：运用大数据、等技术，实现城市轨道交通运行的智能化调度，降低能耗(2)节能驾驶模式：推广节能驾驶技术，如列车运行控制技术（ATC），降低能耗3.4 节能减排技术的应用(1)再生制动技术：通过再生制动技术，将列车制动过程中产生的能量回收利用，降低能耗(2)轻量化技术：采用轻量化材料，降低车辆重量，减少能耗(3)高效照明技术：推广使用LED等高效照明设备，降低能耗4. 清洁能源在城市轨道交通中的应用案例4.1 案例一：北京地铁燕房线北京地铁燕房线是国内首条采用全自动驾驶技术的地铁线路，全线采用电力牵引，实现了清洁能源的应用通过采用高效变频空调、LED 照明、再生制动等技术，燕房线实现了能耗的显著降低4.2 案例二：上海地铁张江线上海地铁张江线是国内首条采用太阳能发电的地铁线路，全线铺设太阳能光伏板，年发电量可达100万千瓦时，有效降低了能源消耗同时，张江线还采用了节能照明、智能调度等技术，进一步提高了能源利用效率5. 总结城市轨道交通作为城市公共交通的骨干，在节能减排与清洁能源方面具有巨大潜力通过优化能源结构、提高设备效率、优化运行模式以及应用节能减排技术，有望实现城市轨道交通领域的低碳、绿色、可持续发展在我国城市轨道交通快速发展的背景下，推广清洁能源和节能技术具有重要意义，将为我国城市轨道交通的可持续发展提供有力支持应用场合1.新地铁线路规划与建设：在规划新的城市轨道交通线路时，应充分考虑清洁能源的利用，如太阳能、风能等，以及智能化技术的集成，如自动列车控制系统（ATC）、再生制动技术等2.现有地铁线路的升级改造：对于已有的城市轨道交通线路，可以通过更新设备、改进维护策略、优化运行模式等措施，提高能源效率，减少能耗3.城市轨道交通车辆的制造与更新：在制造新车辆时，采用轻量化材料、高效能源设备（如LED照明、变频空调）和技术，以降低能耗4.城市轨道交通运营管理：在运营管理过程中，利用大数据、等技术实现智能调度，优化行车计划，减少不必要的能耗5.能源管理系统的部署：部署能源管理系统，对轨道交通系统的能源消耗进行实时监控和管理，通过数据分析优化能源使用6.公共宣传和教育：通过公共宣传和教育，提高公众对城市轨道交通节能减排和清洁能源应用的认识，促进绿色出行文化的形成注意事项1.技术兼容性与成熟度：在引入新的节能减排技术和清洁能源应用时，需确保技术的兼容性和成熟度，避免因技术问题影响地铁的正常运行2.投资成本与经济效益：在推广新技术和清洁能源时，要综合考虑投资成本和预期的经济效益，确保项目的可行性和长期回报3.法律法规的遵循：遵循国家和地方的法律法规，确保城市轨道交通的节能减排和清洁能源应用符合政策要求4.环境保护与社会责任：在城市轨道交通的建设和运营过程中，注重环境保护，减少对自然生态的影响，履行企业社会责任5.用户体验与安全：在追求节能减排和清洁能源应用的同时，要确保不影响乘客的舒适度和出行安全6.持续监测与评估：对节能减排和清洁能源的应用效果进行持续监测和评估，根据实际情况调整策略，确保效果最大化7.培训与技术支持：为地铁工作人员提供相关的培训和技术支持，确保他们能够熟练地操作和管理新的节能减排技术和清洁能源应用8.应急准备与响应：制定应急预案，以应对清洁能源应用过程中可能出现的突发事件，确保地铁系统的稳定运行通过上述应用场合和注意事项的考虑，可以确保城市轨道交通在节能减排和清洁能源方面的应用能够取得实效，同时确保运营的稳定性和安全性。
