弯矩图绘制方法汇总

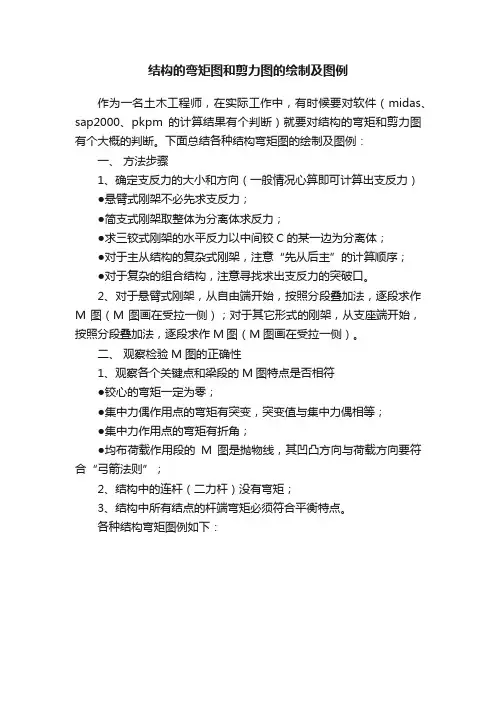

结构的弯矩图和剪力图的绘制及图例
作为一名土木工程师，在实际工作中，有时候要对软件（midas、sap2000、pkpm的计算结果有个判断）就要对结构的弯矩和剪力图有个大概的判断。

下面总结各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的连杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：。

又土又木的工程师如何绘制各种结构弯矩图？
作为一名又土又木的工程师，在实际工作中，有时候要对软件（midas、
sap2000、pkpm的计算结果有个判断）就要对结构的弯矩和剪力图有个大概的判断。

下面总结了各种结构弯矩图的绘制及图例：
一、 方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、 观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：。

作为一名又土又木的工程师,离不开弯矩图，现在把它汇总起来，用以怀念当年的苦逼生活……
各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向(一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体;
●对于主从结构的复杂式刚架,注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法,逐段求作M图（M图画在受拉一侧).
二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线,其凹凸方向与荷载方向要符合“弓箭法则”;
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：。

弯矩图复习作为一名又土又木的工程师，离不开弯矩图，现在把它汇总起来，用以怀念当年的苦 逼生活P 作用F 的M图:Qqq 作用卜的M图:P 作川F 的M图;⑶P 作用F 的M图;P 与q 作用Mi 勺M 图:q 作用I 、的M图:q 作用I 、•的M 图:从右向斥作M 图; P9q 作•用I 、的M图:P9q 作用下的M图;从右向冷作M 图;从着向左作M 图二NPL利川对称性作M 图:I.利用反对称性作M 图: 先计算支反力，再作M 图:⑺、-M1(23)从附属部分丿F 始，用“ J. g 部恳V i 梁法”直接作M 图^1^qa' 切叠加法作IVI 图; 1•先考虑力偶作用2 •卩用加R 的作用P 2P__-jf ~-_4_二_(11)先计算支反丿J,再作M 图:(12)(13)(W 作M 图，只需计算C 截面弯矩 12作M 图,只需计算C截而弯矩Illi 线/汨点号水平线和切4 kN-m0・2kN/m10m先计算支反力，再作M 图:(15)不用计算支反力. 叮快速作M 图30(22)从附属部分丿「•始,直接作M 图:qJ3a2a4aa2ajlf=60 kN • m 彳=1° kN/ m P=10kN 厂II 山川I 川II I(18)先计n 支反丿几再fi M 图:r ［接作M图: 了 ［接作M 图,8910(19)CD 段•接作M 图, AC段采川脅加法;2(20) 力偶只影响BDm.fi 接用叠加法作M 图;(21)力偶只影响BC 段丿 只影响AC段，作M 图;\C和切不9水平线相切q q q(佝(17)2 m I 4m ilmM=PL(27)■局部悬臂梁法墮接作M 图,P 力通过截面以I 二部分还 有力偶，所以弯矩不为6丿『局部悬臂梁法羽接作M 图.P 力通过截冊弯炖为01/2~ ■1/2—P 丿丿通过点弯如为0P 力通过点弯矩为0P(31)(29)QL(30)qLLLLLl9杆件轴线相阴*号LI i I -PF丄肿H-T f ti Qa qq/注:AB段弯矩为常数。

弯矩图绘制方法弯矩图绘制方法1、基本方法：采用“截面法”，运用静力平衡方程式（ΣX=0、ΣY=0、ΣM=0等）求解控制截面的内力（弯矩、剪力）。

控制截面的内力求解后再勾绘弯矩图。

1）确定内力符号的规律为：“左上剪力正、左顺弯矩正”；“右下剪力正、右逆弯矩正”。

2）确定内力数值的规律为：剪力Q等于截面任意一侧所有外力沿梁轴垂直方向所作投影的代数和；弯矩M等于截面任意一侧所有外力对该截面形心的力矩的代数和。

2、勾绘弯矩图时线型处理：除构件受“均布荷载”作用、其弯矩图是曲线外，其余均为直线。

3、弯矩图所画位置：1）正弯矩画在杆件的下方，负弯矩画在杆件的上方。

2）使杆件下部受拉的弯矩为正,上部受拉的弯矩为负。

3）弯矩图画在杆件纤维受拉的一侧。

4、剪力图所画位置：1）正剪力画在杆件的上方； 2）负剪力画在杆件的下方；3）使杆件截面顺时针方向转动的剪力为正剪力；4）使杆件截面逆时针方向转动的剪力为负剪力；5）一般情况下，剪力与杆件所受外力的方向相反。

5、弯矩图叠加时注意事项：1）叠加时以基线为标准，不是以其中某直线或斜线为基准；2）叠加时要注意正负弯矩的抵消，应先计算每个控制截面的弯矩值，然后勾绘。

6、刚结点会在节点处产生负弯矩，铰结点不会在节点处产生负弯矩。

在绘制弯矩图时，只要杆件端部是铰结点，则该节点处的弯矩必为零！注意：弯矩M、剪力Q、分布荷载q之间的关系在绘制内力图上的应用：1、设梁上作用有任意的分布荷载q，规定q向上为正、向下为负；2、若梁上某段没有分布荷载：1）该段的剪力图是一条平行于梁轴的直线，剪力Q为一常数； 2）该段弯矩图为一条直线，分以下3种情况：(1)当剪力Q=常数>0时，弯矩图为一下斜直线（\）；(2)当剪力Q=常数<0时，弯矩图为一上斜直线（/）；(3)当剪力Q=常数=0时，弯矩图为一水平直线（—）； 3、若梁上某段作用有分布荷载：1）该段的剪力图是一条斜线，分布荷载q为一常数；2）分布荷载q为一常数，分以下3种情况：(1)当分布荷载q=常数>0时，Q图为一上斜直线（/）,弯矩M图为上凸曲线（∩）；(2)当分布荷载q=常数<0时，Q图为一下斜直线（\）,弯矩M图为下凸曲线（∪）；4、在剪力Q=0处，弯矩M有极值。

各种结构弯矩图的绘制及图例：
一、?方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座
端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、?观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

表1简单载荷下基本梁的剪力图与弯矩图
梁的简图剪力Fs图弯矩M图
注：外伸梁=悬臂梁+端部作用集中力偶的简支梁
2．单跨梁的内力及变形表（表2-6~表2-10）
（1）简支梁的反力、剪力、弯矩、挠度表2-6
（2）悬臂梁的反力、剪力、弯矩和挠度表2-7
（3）一端简支另一端固定梁的反力、剪力、弯矩和挠度表2-8
（4）两端固定梁的反力、剪力、弯矩和挠度表2-9 各种结构弯矩图例如下：。

结构力学-弯矩————————————————————————————————作者：————————————————————————————————日期：就要对结构的弯矩和剪力图有个大概的判断。

下面总结各种结构弯矩图的绘制及图例：一、方法步骤1、确定支反力的大小和方向(一般情况心算即可计算出支反力)●悬臂式刚架不必先求支反力；●简支式刚架取整体为分离体求反力；●求三铰式刚架的水平反力以中间铰C的某一边为分离体;●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；●对于复杂的组合结构，注意寻找求出支反力的突破口。

２、对于悬臂式刚架,从自由端开始，按照分段叠加法，逐段求作Ｍ图（Ｍ图画在受拉一侧）;对于其它形式的刚架,从支座端开始，按照分段叠加法，逐段求作Ｍ图（M图画在受拉一侧）。

二、观察检验M图的正确性1、观察各个关键点和梁段的Ｍ图特点是否相符●铰心的弯矩一定为零；●集中力偶作用点的弯矩有突变,突变值与集中力偶相等;●集中力作用点的弯矩有折角；●均布荷载作用段的Ｍ图是抛物线,其凹凸方向与荷载方向要符合“弓箭法则”;2、结构中的链杆（二力杆）没有弯矩；3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下:ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ74６简支梁、悬臂梁、外伸梁弯矩及剪力20１４-０8-1１１１：43 系统分类：管理文章专业分类：建筑结构浏览数:６835静定梁有三种形式:简支梁、悬臂梁、外伸梁。

这三种梁的支座反力和弯矩、剪力只要建立平衡方程,就可以求解。

图１．5.1左右两列分别是简支梁在均布荷载和集中荷载作用下的计算简图、弯矩图和剪力图。

图１.5．2左右两列分别是简支梁在2个对称集中荷载作用和一个非居中集中荷载作用下的计算简图、弯矩图和剪力图。

图1．5．３左右两列分别是悬臂梁在均布荷载作用和一个端点集中荷载作用下的计算简图、弯矩图和剪力图。

作为一名土木工程师，在实际工作中，有时候要对软件（midas、sap2000、pkpm的计算结果有个判断）就要对结构的弯矩和剪力图有个大概的判断。

下面总结各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：
如有侵权请联系告知删除，感谢你们的配合！。

作为一名又土又木的工程师，离不开弯矩图，现在把它汇总起来，用以怀念当年的苦逼生活……
各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：。

各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一
侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在
受拉一侧）。

二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：。

作为一名又土又木的工程师，离不开弯矩图，现在把它汇总起来，用以怀念当年的苦逼生活……
各种结构弯矩图的绘制及图例：
一、?方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、?观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：。

总结做弯矩图简介在工程力学中，弯矩图是一种图形工具，用于表示结构体受力过程中的弯矩变化情况。

通过绘制弯矩图，可以直观地了解结构体在不同位置的受力情况，以便进行结构设计和分析。

本文将总结弯矩图的基本概念、绘制方法以及其在工程实践中的应用。

弯矩和弯矩图的基本概念弯矩的定义弯矩是指结构体受到外力作用后，在截面上产生的一个力矩。

一般情况下，结构体在受力时会发生弯曲变形，这时就会产生一个力矩。

弯矩的大小可以通过力矩的定义计算得到。

弯矩图的定义弯矩图是一种图形表示方法，用于展示结构体在不同位置上的弯矩变化情况。

它通常由一条曲线表示，横轴表示位置，纵轴表示弯矩大小。

通过观察弯矩图，可以清楚地了解结构体在不同位置上的受力情况，进而指导结构设计和分析。

弯矩图的绘制方法绘制弯矩图需要以下两个基本信息：结构体的外力分布情况和结构体的几何特性。

根据这些信息，可以按照以下步骤进行绘制。

1.确定剪力方向：根据外力作用方向，确定结构体内部各截面上的剪力方向。

2.确定截面段的长度：根据结构体的几何特性，确定各截面段的长度。

3.计算弯矩大小：根据剪力分布和截面段长度，计算各截面上的弯矩大小。

4.绘制弯矩图：按照截面位置和弯矩大小，绘制弯矩图。

弯矩图的应用弯矩图在工程实践中有着广泛的应用，主要体现在以下几个方面。

结构体设计和优化通过绘制弯矩图，可以清楚地了解结构体在不同位置上的受力情况，找出受力较大的截面，从而指导结构体的设计和优化。

对于一些重要的结构体，例如桥梁和楼房等，合理的结构设计和优化可以降低结构体的成本并提高结构体的安全性。

结构体分析在结构体受到外力作用时，需要对结构体进行分析，以确定其是否能够满足设计要求。

弯矩图作为一个重要的分析工具，可以帮助工程师了解结构体在关键位置上的受力情况，进一步评估结构体的强度和刚度等性能。

结构体维护和检测对于一些大型的结构体，例如大型机械设备或桥梁等，定期进行维护和检测非常重要。

弯矩图可以为工程师提供结构体受力情况的直观展示，以便找出可能存在的问题，并采取相应的维护和修复措施。
