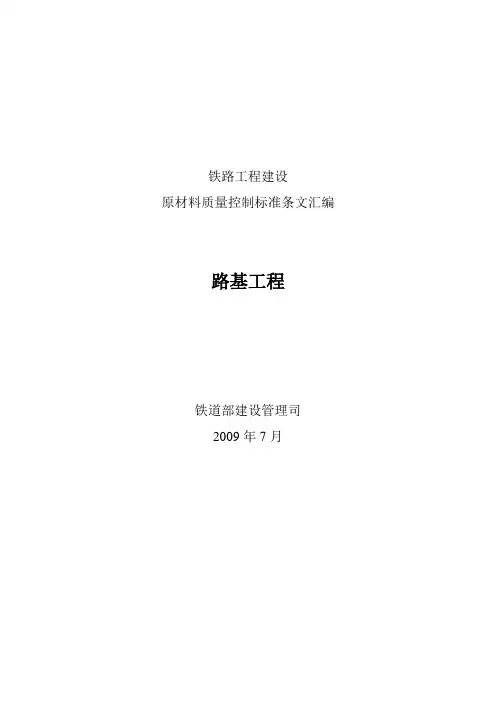

路基工程铁路工程建设原材料质量控制标准条文汇编

铁路工程建设

原材料质量控制标准条文汇编

路基工程

铁道部建设管理司

2009年7月

铁路工程建设

原材料质量控制标准条文汇编路基工程

中国铁道出版社

2 0 0 9年·北京

铁路工程建设

原材料质量控制标准条文汇编

路基工程

中国铁道出版社出版发行

(100054，北京市宣武区右安门西街8号)

出版社网址：http：／／tdoress．tdpress．com

北京兴顺印刷厂印刷

开本：880 Inrtl×l 230 mm 1／64

印张：O．375字数：36千字

2009年7月第1版2009年7月第1次印刷

书号：：15113·3032定价：8．00元

版权所有侵权必究

凡购买铁道版的图书，如有缺页、倒页、脱页者，请与本社发行部调换发行部电话：路(021)73170，市(010)51873172

关于印发《铁路工程建设原材料质量

控制标准条文汇编》的通知

建技[20091201号

为进一步推进铁路工程建设项目标准化工作，确保原材料质量，从源头上抓好铁路工程建设质量控制，现印发《铁路工程建设原材料质量控制标准条文汇编》(以下简称“本汇编”)，请各单位按以下要求认真执行。

一、本汇编以现行铁路工程施工质量验收标准为依据，体现了铁路工程主要专业中的原材料检验验收、质量管理要求，对加强铁路工程施工现场原材料质量控制和管理，确保大规模高标准铁路工程建设质量具有重要意义。

二、各单位应充分利用本汇编对本单位原材料质量控制管理人员和施工人员进行宣传教育工作。

三、铁路工程施工质量控制应以现行工程建设标准为依据，各单位在使用本汇编过程中应注意相关工程建设标准条文的变化情况并及时更新相应内容。

《铁路工程建设原材料质量控制标准条文汇编》单行本，由铁路工程技术标准所、中国铁道出版社组织出版发行。

铁道部建设管理司

二OO九年七月二日

前言

为了进一步推进铁路工程建设项目标准化工作，确保原材料质量，从源头上抓好铁路工程建设质量控制，根据铁路工程施工现场管理需要，铁道部建设管理司组织编制了《铁路工程建设原材料质量控制标准条文汇编》(以下简称“汇编”)。

原材料质量控制是工程质量控制的基础。本汇编以现行铁路工程施工质量验收标准为依据，对铁路工程主要专业中的原材料检验验收、质量管理标准条文进行分类汇总，便于工程施工现场进行原材料质量控制和管理，对确保大规模、高标准铁路工程建设质量具有重要意义。

本汇编按照混凝土与砌体工程、路基工程、桥涵工程、隧道工程、轨道工程、站场工程、给水排水工程分为七个分册编制。其中，路基、桥涵、隧道、轨道工程按照客运专线、客货共线分为两大类，将原材料质量控制标准条文进行分类汇总，方便现场人员对照使用。本册为给水排水工程分册。

铁路工程施工质量控制应以现行工程建设标准为依据，各单位在使用本汇编进行工程施工质量管理过程中应注意相关工程建设标准条文的变化情况并及时更新相应内容。使用过程中的意见和建议可以书面形式寄交铁道部经济规划研究院(北京市海淀区羊坊店路甲8号，邮政编码100038)。

目次

(I)客运专线……………………………………………1原材料质量控制基本规定…………………………2换填、垫层用砂……………………………………3换填、垫层用碎石…………………………………4反滤层材料…………………………………………5袋装砂井用砂、砂袋………………………………6塑料排水板…………………………………………7真空预压用密封膜、排水滤管……………………8砂桩用砂料…………………………………………9碎石桩用碎石………………………………………

10粉体喷射搅拌用水泥……………………………

11浆体喷射搅拌桩用水泥…………………………

12灰土挤密桩用水泥、石灰…………………

13 cFG桩用水泥、粉煤灰、粗细骨料……………

14土工合成材料……………………………………

15加筋材料…………………………………………

16路堤填料…………………………………………

17化学改良土外掺料………………………………

18基床表层以下过渡段级配碎石填层材料………

19基床表层级配碎石(沙砾石)……………………

20基床表层沥青混凝土用材料…………………

21路基排水设施材料………………………………

22路基边坡防护用材料……………………………

(Ⅱ)客货共线………………………………………

23原材料质量控制基本规定………………………24换填料……………………………………………25抛填用片石………………………………………26高压旋喷桩、浆体喷射搅拌桩用水泥、外加

27粉体喷射搅拌桩用加固料………………………28砂桩用砂…………………………………………29碎石桩用碎石……………………………………30灰土挤密桩用材料………………………………31袋装砂井用砂料、砂袋…………………………32塑料排水板………………………………………33土工合成材料……………………………………34砂碎石垫层………………………………………35真空预压用密封膜、排水滤管…………………36复合土工膜隔断层用材料………………………37基床底层以下路堤填料…………………………38级配碎石、级配沙砾石…………………………39改良土填料……………………………………

40填石路堤填料…………·………………………41盐渍土地基路堤填料……………………………

42基床表层填料……………………………………43钢筋混凝土、锚杆、钢筋网、钢纤维用钢筋及型钢材………………………………………………44预应力筋及锚夹具………………………………45混凝土、喷射混凝土、砌体、注浆用水泥、粗细骨料、外加剂、水等原材料……………46矿物掺和料………………………………………47细骨料……………………………………………48粗骨料……………………………………………49外加剂……………………………………………50拌和用水…………………………………………51石材(混凝土砌块)………………………………52加筋土挡墙用拉筋、填料、反滤层材料………53固沙阻沙设施原材料……………………………54挡风墙用材料……………………………………55防雪害设施原材料………………………………

(I)客运专线

1原材料质量控制基本规定

1·1原材料应按下列规定进行质量控制：

工程采用的主要材料、构配件和设备，施工单位应对其外观、规格、型号和质量证明文件等进行验收，并经监理工程师检查认可。凡涉及结构安全和使用功能的，施工单位应进行检验，监理单位应按规定进行平行检验或见证取样检测。

1·2原材料质量验收应包括如下内容：

1实物检查，按下列方式进行：

1)对原材料、构配件和设备等的检验，应按进场的批次和现行有关标准规定的抽样检验方案执行；

2)对混凝土性能指标的检验，应按现行有关标准的抽样检验方案执行；

3)对采用计数检验的项目，应按抽查点数符合标准规定的百分率进行检查。

2资料检查，包括原材料、构配件和设备等的质量证明文件(质量合格证、规格、型号及性能检测报告等)和检验报告、平行检验报告、见证取样检测报告等。

2换填、垫层用砂

2．1换填所用的填料应符合设计要求。换填中粗砂或碎石的检验应符合第2．2条和第3条的规定。

2．2砂垫层应采用天然级配的中、粗、砾砂，不含草根、垃圾等杂质，其含泥量不得大于5％，用作排水固结地基的砂垫层其含泥量不得大于3％。

检验数量：同一产地、品种、规格且连续进场的砂料，每3 000 m3为一批，当不足3 000 m3时也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：现场抽样检验砂子含泥量，并进行筛分试验，在施工过程中观察检查有无草根、垃圾等杂质。

2．3物理改良土外掺料应符合设计要求，外掺中粗砂的检验应符合第2．2条的规定，外掺砂类土、碎石土的检验应符合第16．2条的规定。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．3．3、4．2．3、4．19．5条。

3换填、垫层用碎石

碎石垫层应采用未风化的干净砾石或碎石，其最大粒径不得大于50 mm，含泥量不得超过5％，且不含草根、垃圾等杂质。

·2·

检验数量：同一产地、品种、规格且连续进场的碎石，每3 000 m。为一批，当不足3 000 m3时也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：在现场抽样检验碎石最大粒径、含泥量，并在施工过程中观察检查有无草根、垃圾等杂质及岩性变化情况。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设(2005 160号)第4．3．4、4．2．3、4．19．5条。

4反滤层材料

反滤层材料含泥量、颗粒级配应符合设计要求。

检验数量：同一产地、品种、规格且连续进场的材料，每3 000 m3为一批，当不足3 000 m3时也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽检次数的10％分别

进行平行检验和见证检验，均不少于一次。

检验方法：现场抽样检验含泥量，筛分试验检查其颗粒级配，并在施工过程中观察有无草根、垃圾等杂质。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．3．5条。·3·

袋装砂井用砂、砂袋

5．1砂袋各项技术指标应符合设计要求，进场后应进行现场验收。

检验数量：同一厂家、同一批号且连续进场的砂袋，每100 000 m为一批，当不足100 000 m时也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽检次数的

10％分别进行平行检验和见证检验，均不少于一次。

检验方法：查验每批产品出厂合格证、性能报告单，抽样检验砂袋原材料的规格、质量、条带拉伸强度、渗透系数、等效孔径。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．4．4条。5．2灌入砂袋的砂必须采用天然级配的风干中、粗砂，其含泥量不得大于3％。

检验数量：同一产地、品种、规格且连续进场的砂料，每3 000 in。为一批，当不足3 000 m3时也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：在料场抽样检验砂子含泥量，进行筛分试验，并在装袋过程中观察鉴别砂的风干程度。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．4．5条。．4·

6塑料排水板

塑料排水板的品种、规格、质量应符合设计要求，进场时应进行现场验收。

检验数量：同一厂家、同一批号的塑料排水板，每100 000 m为一批，当不足100 000 113时也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：查验每批产品出厂合格证、性能报告单，抽样检验芯板材料单位长度重量、厚度、宽度、抗拉强度、伸长率、纵向通水率和滤膜材料单位面积重、抗拉强度、渗透系数、等效孔径。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．5．5条．

7真空预压用密封膜、排水滤管

密封膜、排水滤管的种类、规格及质量应符合设计要

求，进场时应进行现场验收。

检验数量：同一厂家、品种、批号的材料，密封膜每10 000 in2为一批，不足10 000 m。也按一批计，排水滤管每10 000 m为一批，不足10 000m也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽检次

·5·

数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：查验每批产品出厂合格证、性能报告单，抽样检验密封膜的厚度、透气性能、拉伸强度和排水滤管的管径、壁厚、透水、渗滤、纵向排水性能及抗拉、抗压强度和

环形刚度。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．7．5条。

8砂桩用砂料

砂桩应采用一定级配的中、粗、砾砂，其含泥量不得大于5％，用作排水的砂桩其砂的含泥量不得大于3％。

检验数量：同一产地、品种、规格且连续进场的砂料，每3 ooo m3为一批，当不足3 000 m3时也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：在料场抽样检验砂子含泥量、筛分试验检验其颗粒级配。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．8．6条。

9碎石桩用碎石

碎石桩必须采用未风化的干净碎石或砾石，粒径应

·6·

满足设计要求，最大粒径不宜大于50 mm，含泥量不得大于5％，其检验应符合第8条的规定。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．9．6条。

10粉体喷射搅拌用水泥

粉体喷射搅拌桩加固用的水泥种类、规格及质量应符合设计要求。严禁使用受潮、结块、变质的加固料。

检验数量：同一产地、品种、规格且连续进场的水泥，~TJ

检验方法：检查产品质量证明文件及抽样检验。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．10．4条。

11浆体喷射搅拌桩用水泥

浆体喷射搅拌桩所用的固化料和外加剂品种、规格及质量应符合设计。

检验数量：同一产地、品种、规格、批号的水泥和外加剂，袋装水泥500 t为一批，当袋装水泥及外力剂不足200 t或散装水泥不足500 t时也按一批计。施工单位每批抽样．7．

检验1组。监理单位按施工单位抽样数量的20％见证检验。

检验方法：检查产品质量证明文件及抽样检验。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．11．4条。

12灰土挤密桩用水泥、石灰

12.1灰土挤密桩所用的水泥品种、规格及质量应符合设计要求。

检验数量：同一厂家、品种、强度等级且连续进场的水泥，每200 t为一批，不足200 t 时也按一批计。施工单位每批抽样1组检验水泥的强度、安定性、凝结时间。监理单位按施工单位抽样数量的20％见证取样检测或10％平行检验。

检验方法：全部检查质量证明文件，按国家现行有关标准进行抽样检验。

『备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设

[2005]160号)第4．13．7条。

12．2灰土挤密桩所用石灰的品种、规格及质量应符合设计要求。

检验数量：同一厂家、品种且连续进场的石灰，每200 t为一批，不足200 t时也按一批计。施工单位每批抽样1次检验石灰的活性CaO、MgO含量。监理单位按施工单位抽样

数量的20％见证取样检测或10％平行检验。

·8-

检验方法：全部检查质量证明文件，按《建筑石灰试验方法》(JC／T 478)规定的试验方法进行抽样检验。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．13．8条。

13 CFG桩用水泥、粉煤灰、粗细骨料

所用的水泥、粉煤灰和粗细骨料品种、规格及质量应符合设计要求。

检验数量：同一产地、品种、规格且连续进场的水泥、粉煤灰，袋装200 t为一批、散装500 t为一批，当袋装不足200 t或散装不足500 t时按一批计。同一产地、品种、规格且连续进场的粗、细骨料，分别每400 m3为一批，当不足400 m3时按一批计。各种原材料施工单位每批抽样检验1组。监理单位按施工单位抽检次数的10％分别进行平行

检验和见证检验，均不少于一次。

检验方法：检查产品质量证明文件。在水泥库抽样检验水泥强度、安定性、凝结时间，在粉煤灰库抽样检验粉煤灰细度，在料场抽样检验粗细骨料含泥骨、筛分试验检验其颗粒级配。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．14．5条。

·9·

14土工合成材料

土工合成材料的品种、规格及质量应满足设计要求，进场时应进行现场验收。

检验数量：同一厂家、品种、批号的土工合成材料，每10 000 m2为一批，不足10 000 m2也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽样数量的

20％见证取样检测。

检验方法：查验每批产品出厂合格证、性能报告单。抽样检验土工织物的拉伸强度、延伸率、渗透系数或土工格栅的抗拉强度、延伸率。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．19．4、9．3．7、12．1．3条。

15加筋材料

加筋材料的种类、规格及质量应符合设计要求。

检验数量：同一厂家、品种、批号的加筋材料，每10 000 m2为一批，不足10 000 m2也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽检次数的

10％分别进行平行检验和见证检验，均不少于一次。

检验方法：检查每批产品的质量证明文件和性能报告单，并抽样检验抗拉强度。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第5．4．1条。·10·

16路堤填料

16·1路堤填筑材料的使用、运输、存放应符合下列要求：

1填料中碎石最大粒径不得大于．15 cm。

2路堤浸水部分应采用水稳性高的渗水性材料填筑，严禁填筑易风化的软岩石。

3振动液化土地基上路堤的填料应具有较好的抗震稳定性。路堤基底垫层材料应采用碎石(卵石)或粗砂夹碎(卵)石，不得采用细砂或中砂。浸水部分填料应选用抗震稳定性

较好的渗水性材料。

4石灰、水泥等化学改良土外掺料的运输、使用应有保护环境的措施，外掺料应分类堆

放、与原地面架空隔离，并有防风、雨设施，防止材料受潮、变质。

5土工合成材料运至工地后，应分批整齐堆放在料棚(库)内，防止阳光曝晒，并保持料棚(库)通风干燥。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第5．1．4条。16·2路堤填料种类、质量应符合设计要求。填筑前应对取土场填料进行取样检验；填筑时应对运至现场的填料进行抽样检验。当填料土质发生变化或更换取土场时应重新进行检验。

．1 1．

检验数量：施工单位对填料的检验项目、检验数量应符合表16．2的规定。监理单位应检查试验结果，在每填筑50 000 m3时平行检验一组。

检验方法：按《铁路工程土工试验规定》(TB 10102)规定的试验方法检验。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第5．2．1、5．3．1、5．3．2、6．4．2、6．5．4、6．6．4、8．1．5条。

16．3膨胀土地基上隔水层材料、设置位置和方法应符合设计要求。

检验数量：施工单位按设计要求或隔水层材料有关标准规定的数量检验隔水层材料，监理单位按施工单位检验数量的20％见证取样检测。施工单位、监理单位全工点检验隔水层设置位置和方法。

-12·

检验方法：按设计或隔水层材料有关标准规定的检验方法检验材料质量，观察隔水层设置位置和方法。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第5．2．4条。

17化学改良土外掺料

化学改良土外掺料的种类及技术条件应符合设计要求。

检验数量：同一厂家、品种、批号的外掺料，每200 t为一批，不足200 t时也按一批计。施工单位每批抽样检验1次。监理单位见证取样检测。

检验方法：检查每批产品的生产检验报告和产品合格证，并在料场的5个不同部位等量取样，总计取样不少于12kg按有关规定的试验方法进行检验。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第5．3．3、6．6．4、8．1．5条。

18基床表层以下过渡段级配碎石填层材料

18．1过渡段级配碎石填料粒径、级配及质量应符合设计要求。碎石颗粒中针状、片状碎石含量应不大于20％；质软、易破碎的碎石含量不得超过10％；黏土团及有机物含量不得超过2％，过渡段用碎石的级配范围应符合表18．1的规定。

表18．1过渡段用碎石级配范围

检验数量：施工单位每2 000 m3抽样检验1次颗粒级配、颗粒密度、针状、片状颗粒含量、黏土团及有机物含量。监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：在料场抽样进行室内试验，并在每层的填 筑过程中目测检查级配有无明显变化。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第6．3．4条。 18．2级配碎石中掺入水泥的品种、规格及质量应符合设计要求。

检验数量：同一产地、品种、规格、批号的水泥，每200 t 为一批，当不足200 t 时也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。

．14·

检验方法：施工单位检查产品合格证、出厂检验报告并进行有关项目的试验。监理单位检查产品合格证、出厂检验报告、试验报告，并进行抽样检验。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第6．3．5条。

19基床表层级配碎石(沙砾石)

19．1基床表层级配碎石应符合设计及下列要求：

1采用碎石的粒径、级配及材料性能应符合铁道部现行《客运专线基床表层级配碎石暂行技术条件》的规定。

2基床表层级配碎石与上部道床及下部填土之间应满足D ，s<4d85的要求。

当与下部填土之间不能满足此项要求时，基床表层应采用颗粒级配不同的双层结构，或在基床底层 表面铺设土工合成材料(当下部填土为化学改良土时，可不受此项规定限制)。

3每一压实层全宽应采用同一种类的填料。

检验数量：施工单位每2 000 m 3抽样检验1次颗粒级配、颗粒密度、黏土及其他杂质含量、大于22．4 mm 的粗颗粒中带有破碎面的颗粒含量；其他项目每一料场抽样检验2次。

监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。 检验方法：在料场抽样进行室内试验，并在每层的填筑过程中目测检查级配有无明显变化。

·1 8．

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第8．2．7条。 19．2基床表层级配沙砾石应符合设计及下列要求：

1采用级配沙砾石的级配曲线应接近圆滑，某种尺寸的粒径不应过多或过少，级配范围应符合表19．2的规定。颗粒中细长及扁平颗粒含量不应超过20％，黏土团及有机物含量不超过2％；粒径小于0．5 mm 的细集料的液限应小于25％，塑性指数应小于6。

表19．2基床表层沙砾石级配范围

项要求时，基床表层应采用颗粒级配不同的双层结构，或在基床底层表面铺设土工合成材料(当下部填土为化学改良土时，可不受此项规定限制)。

·16·

3每一压实层全宽应采用同一种类的填料。

检验数量：施工单位每2 000 m。抽样检验1次颗粒级配、颗粒密度、黏土团及其他杂质含量、细长扁平颗粒含量；其他项目每一料场抽样检验2次。监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：在料场抽样进行室内试验，并在每层的填筑过程中目测检查级配有无明显变化。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设

20基床表层沥青混凝土用材料

20·1基床表层沥青混凝土各种原材料品种、各项技术质量指标应符合设计要求。

检验数量：施工单位矿料按同一生产地点每200 m3抽样检验1次，不足200 m3时也按一批计。沥青按同一产地、品种、规格每100 t抽样检验1组，不足100 t时也按一批计。监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：拌和厂取样，按客运专线铁路有关沥青混凝土技术条件的要求进行检验。[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设

·17·

20．2基床表层沥青混凝土混合料的沥青含量、矿料级配和马歇尔技术指标应符合设计要求。

检验数量：施工单位每台拌和机抽样检验1次／日。监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：拌和厂取样，按客运专线铁路有关沥青混凝土技术条件的要求进行检验。[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第4．3．3条。

21路基排水设施材料

21．1工程所用的砂、石、水泥、钢筋等的品种、规格、质量应符合设计要求，进场时应进行验收。

检验数量：施工单位砂石按同一生产地点每400m3抽样检验1组，水泥按同一产地、品种、规格每200 t抽样检验1组，

钢筋等按同一牌号、批号抽样检验1组。对于砂、石料，监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次；对于水泥、钢筋，监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。

检验方法：查验钢筋、水泥的产品质量证明文件和材料性能报告单，现场抽样对水泥的安定性、凝结时间和强度、钢筋的屈服强度、极限强度、伸长率和冷弯性能、砂石含泥量进行检验。

．18．

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设2005)160号)第9．1．9、9．2．6,9．3．6、10．6．3条。

21·2渗水暗沟填充碎石技术指标应符合表21．2的要求。

检验数量：施工单位按同一生产地点每400 fn3抽样检验1组。监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：检查母岩强度检测报告，在料场抽样检验碎石粒径、含泥量。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第9．3．8条。

22路基边坡防护用材料

22·1片石规格、强度应符合设计要求。

检验数量：施工单位每一料场抽样检验2组片石抗压强度试件，每100m坡面抽样检验6处片石规格。监理单位每一料场平行检验I组片石抗压强度，每一坡面平行检验2处片石规格。

检验方法：在料场抽样进行抗压强度试验，并在砌筑

。19．

过程中观察、尺量片石规格。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第10．1．5、10．2．5、10．3．6条。

22．2固土网垫的规格及性能应符合设计要求，进场时应进行现场验收。

检验数量：同一厂家、品种、批号进场的土工网垫，每10 000 m2为一批，不足10 000 m2也按一批计。施工单位每批抽样检验1组。监理单位按施工单位抽样数量的20％见证取样检测。

检验方法：检查每批产品的质量证明文件和性能报告单，并抽样检验。

[备注]《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)第10．5．5条。

(Ⅱ)客货共线

23原材料质量控制基本规定

23．1原材料应按下列规定进行质量控制：

工程采用的主要材料、构配件和设备，施工单位应对其外观、规格、型号和质量证明文件等进行验收，并经监理工程师检查认可。凡涉及结构安全和使用功能的，施工单位应进行检验，监理单位应按规定进行平行检验或见证取样检测。

23．2原材料质量验收应包括如下内容：

．20·

1实物检查，按下列方式进行：

1)对原材料、构配件和设备等的检验，应按进场的批次和现行有关标准规定的抽样检验方案执行；

2)对混凝土性能指标的检验，应按现行有关标准的抽样检验方案执行；

3)对采用计数检验的项目，应按抽查点数符合标准规定的百分率进行检查。

2资料检查，包括原材料、构配件和设备等的质量证明文件(质量合格证、规格、型号及性能检测报告等)和检验报告、平行检验报告、见证取样检测报告等。

24换填料

换填所用的填料种类、质量、使用范围应符合设计要求。

检验数量：施工单位每换填10 000 m3时检查2组，每增加5 000 m3增加1组检验；监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。-

检验方法：检查产品质量证明文件及抽样试验。

[备注]《铁路路基工程施工质量验收标准》(1TB 10414—2003)第4．2．3、8．6．2条。

25抛填用片石

抛填所用片石应坚硬、不易风化，其截面最小尺寸≥

·21·

0．15m,母岩饱和抗压强度应符合设计要求。

检验数量：施工单位对每一个料场检测3组试件，材料发生较大变化时应重新检验；监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：观察、尺量、试验室做抗压强度试验。

[备注]《铁路路基工程施工质量验收标准》(TB 10414--2003)第4．2．3条。

26高压旋喷桩、浆体喷射搅拌桩用水泥、外加剂

施工用水泥及外加剂的品种、规格、质量应符合设计要求。

检验数量：施工单位对水泥和外加剂按下列规定执行(45．1条、45．2条)，其他加固料按相关规定进行进场检验；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。

检验方法：检查产品质量证明文件及抽样试验。

[备注]《铁路路基工程施工质量验收标准》(TB 10414--2003)第4．4．5～6条。

27粉体喷射搅拌桩用加固料

粉体喷射搅拌桩加固料种类、规格、质量应符合设计要求。

检验数量：施工单位对水泥和外加剂按下列规定执行(45．1条、45．2条)，其他加固料按相关规定进行进场检

·22·

验；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。

检验方法：检查产品质量证明文件及抽样试验。

[备注]《铁路路基工程施工质量验收标准》(TB 10414--2003)第4．6．5条。

28砂桩用砂

砂桩所用的砂料应为渗水率较高的中粗砂、砾砂，细度模数为2．3～3．7，含泥量≤5％。

检验数量：同一产地、品种、规格且连续进场的砂料，每10 000 m3为一批，不足10 000 m3亦按一批计。施工单位每批检验一组砂样；监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次．

检验方法：检查产品质量证明文件及抽样试验。[备注]《铁路路基工程施工质量验收标准》(TB 10414--2003)第4．7．3条。

29碎石桩用碎石

碎石桩所用的碎石进场应按批进行检验，碎石粒径为0～50 mm，含泥量≤5％。

检验数量：同一产地、品种、规格且连续进场的碎石，每3 000 m3为一批，不足3 000 m3亦按一批计。施工单位每批检验一组；监理单位按施工单位抽检次数的10％分别-23·

进行平行检验和见证检验，均不少于一次。

检验方法：检查产品质量证明文件及抽样试验。

[备注]《铁路路基工程施工质量验收标准》(TB 10414一2003)第4．8．4条。

30灰土挤密桩用材料

挤密桩所用材料的品种、规格、质量应符合设计要求。

检验数量：水泥和外加剂按下列规定执行(45．1条、45．2条)。其他加固料按相关规定进行进场检验。监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。

检验方法：检查产品质量证明文件及抽样试验。[备注]《铁路路基工程施工质量验收标准》(TB 10414—2003)第4．9．3条。

3l袋装砂井用砂料、砂袋

31．1袋装砂井砂料进场时应按批进行检验，砂料应为渗水率较高的风干中、粗砂，细度模数为2．3～3．7，含泥量<3％。

检验数量：同一产地、品种、规格且连续进场的砂料每5 000 m3为一批，不足5 000 m3亦按一批计。施工单位每批检验一组，更换砂料场时，必须重新检验；监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

．24．

检验方法：观察，检查产品质量证明文件及抽样试验。

[备注]《铁路路基工程施工质量验收标准》(TB 10414一2003)第4．10．4条。

31．2砂袋进场后应进行现场验收，其技术指标应符合设计要求。

检验数量：同一厂家、品种、规格且连续进场的砂袋，每10万m作为一批，不足10万m亦按一批计。施工单位每批检验1组；监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：施工单位查验产品质量合格证，进行质量、抗拉强度、渗透系数及等效孔径等性能试验；监理单位检查试验报告并进行见证检验或平行检验。

[备注]《铁路路基工程施工质量验收标准》(TB 10414～2003)第4．10．5条。

32塑料排水板

塑料排水板的品种、规格、质量应符合设计要求，进场时应进行现场验收。

检验数量：同一产地、厂家、品种且连续进场的塑料排水板每10万m为一批，不足10万m亦按一批计。对芯板的材料、单位长度重量，施工单位每批检验1组；监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

·25·

检验方法：检查产品质量合格证，对芯板的单位长度重量、抗拉强度、伸长率、纵向通水率以及滤膜的单位面积重、抗拉强度、渗透系数、等效孔径等性能进行试验。

[备注]《铁路路基工程施工质量验收标准》(TB 10414—2003)第4．11．5条。

33土工合成材料

土工合成材料的品种、规格、质量应符合设计要求。进场时应进行现场验收，并对其技术性能进行检验。

检验数量：同一产地、厂家、品种且连续进场的土工合成材料每30 000 m2为一批，不足30 000 m2时也按一批计。施工单位每批检验1组；监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：施工单位查验产品质量合格证，对材料的抗拉强度等性能进行试验；监理单位检查试验报告并进行平行检验。

[备注]《铁路路基工程施工质量验收标准》(TB 10414--2003)第4.12.4、5.4.6、5．8．9、5．10．10、14．2．3、18．2．1、18．6．3、18．14．6、19．1．4、19．3．4、19．5．3、19．6．3条。

34砂碎石垫层

砂垫层应采用中、粗、砾砂，其含泥量不得大于5％；碎

·26·

石垫层应采用未风化的碎(卵)石和砾石，最大粒径不得大于50 mm，其含泥量不得大于5％，且不含草根、垃圾等有机杂物。垫层用砂、碎石进场时应进行进场验收，并对其杂质含量和粒径级配进行检验。

检验数量：同一产地、品种、规格且连续进场的砂每10 000 m3、碎石每3 000 m3为一批，不足上述数量时亦为一批。施工单位每批检验1组；监理单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：筛析法、有机质含量试验；草根、垃圾采用观察。

[备注]《铁路路基工程施工质量验收标准》(TB 10414—2003)第4．13．3条。

35真空预压用密封膜、排水滤管

密封膜、排水滤管的种类、规格及质量应符合设计要求，进场时应进行现场验收，并对其技术性能进行检验。

检验数量：同一产地、厂家、品种且连续进场的密封膜每10 000 m2排水滤管每10 000 m为一批，不足上述数量时亦按一批计。施工单位每批检验I组；监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

·27·

检验方法：每批密封膜中随机取两卷，每卷各截取2 m2做1组密封性能试验；每批排水滤管中随机截取2段，每段各1．0 m做1组物理性能试验。

[备注]《铁路路基工程施工质量验收标准》(TB 104142003)第4．16．4条。

36复合土工膜隔断层用材料

36·1复合土工膜品种、规格、质量应符合设计要求。

进场时应进行现场验收，并对其技术性能进行检验。

检验数量：同一产地、厂家、品种且连续进场的土工合成材料每30 000 m2为一批，不足30 000 m2时也按一批计。施工单位每批检验1组；监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：施工单位查验产品质量合格证，对其渗透系数、抗拉强度、顶破强度、等效孔径等性能进行试验；监理单位检查试验报告并进行见证检验或平行检验。

[备注]《铁路路基工程施工质量验收标准》(TB 10414--2003)第4．19．4条。

36·2复合土工膜上、下砂垫层应采用级配良好的中、粗砂，其含泥量不得大于5％，且不含草根、垃圾等有机杂物。进场时应进行现场检验，并对其杂质含量和粒径级配进行检验。

·28·

检验数量：同一产地、厂家、品种且连续进场的砂每10 000 m3为一批，不足上述数量时亦为一批。施工单位每批检验1组；监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。

检验方法：筛析法、有机质含量试验。

[备注]《铁路路基工程施工质量验收标准》(TB 10414—2003)第

37基床底层以下路堤填料

37·1路堤填料种类、质量应符合设计要求。填筑前应对取土场填料进行取样检验；填筑时应对运至现场的填料进行抽样检验。当填料土质发生变化或更换取土场时应重新进行检验。

检验数量：施工单位对填料的检验项目、检验数量应符合表37．1的规定；监理单位应检查试验结果，在每填筑50 000 m3时平行检验1组。

检验方法：应符合《铁路工程土工试验规程》(TB10102)的有关规定。

[备注]《铁路路基工程施工质量验收标准》(TB 10414--2003)第5.1.4、4.17.3、4．18．3、5．4．5、5．8．8、5．9．6、5．10．9、5．11．6、6．1．3、7．1．3、7．6．4、11．4．3条。37·2过渡段一般填料的检验应符合第37．1条的规定。

[备注]《铁路路基工程施工质量验收标准》(TB 10414—2003)第5.3.6条。

·29·

表37.1 填料的检验项目、检验数量

大于5、20、40 mm颗粒的单位体积重系进行密度校正计算时应做的试验；

当细粒土中含粗颗粒的最大粒径大于重型击实试验试简所规定的最大粒径时超过尺寸的粗颗粒应做颗粒密度试验。

38级配碎石、级配沙砾石

级配碎石、级配砂砾石的质量应符合设计要求。

检验数量：施工单位在填筑前应对级配碎石、级配砂砾石填料抽样检验，填料的检验项目、检验数量应符合表38.1的规定；监理单位对颗粒分析、磨耗率、有机质含量每填筑50 000 m3平行检验1组，其余项目每填筑10 000 m m3平行检验1组，且每个桥台过渡段不少于1组。

检验方法：应符合《铁路工程土工试验规程》(TB10102)的有关规定。

表38.1 路堤与桥台过渡段级配碎石、级配砂砾石检验项目、检验数量

[备注]《铁路路基工程施工质量验收标准》(TB 10414—2003)第5.3.7、6.2.5条。

·31·

9改良土填料

39.1填筑前应按设计要求现场取样对材料和混合料做室内无侧限抗压强度和土工试验，并按
