常规地质录井(TL)

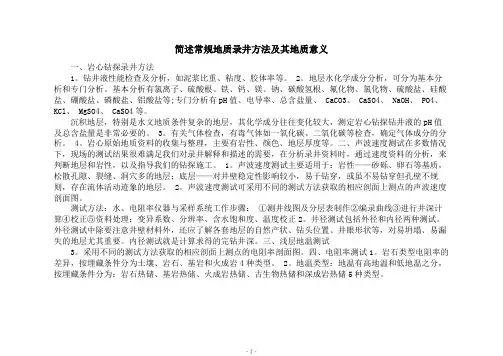

简述常规地质录井方法及其地质意义一、岩心钻探录井方法1。

钻井液性能检查及分析，如泥浆比重、粘度、胶体率等。

2。

地层水化学成分分析，可分为基本分析和专门分析。

基本分析有氯离子、硫酸根、铁、钙、镁、钠、碳酸氢根、氟化物、氯化物、硫酸盐、硅酸盐、硼酸盐、磷酸盐、铝酸盐等;专门分析有pH值、电导率、总含盐量、 CaCO3、 CaSO4、 NaOH、 PO4、KCl、 MgSO4、 CaSO4等。

沉积地层，特别是水文地质条件复杂的地层，其化学成分往往变化较大，测定岩心钻探钻井液的pH值及总含盐量是非常必要的。

3。

有关气体检查，有毒气体如一氧化碳、二氧化碳等检查，确定气体成分的分析。

4。

岩心原始地质资料的收集与整理，主要有岩性、颜色、地层厚度等。

二、声波速度测试在多数情况下，现场的测试结果很难满足我们对录井解释和描述的需要，在分析录井资料时，通过速度资料的分析，来判断地层和岩性，以及指导我们的钻探施工。

1。

声波速度测试主要适用于：岩性——砂砾、卵石等基质，松散孔隙、裂缝、洞穴多的地层；底层——对井壁稳定性影响较小，易于钻穿，或虽不易钻穿但孔壁不规则，存在流体活动迹象的地层。

2。

声波速度测试可采用不同的测试方法获取的相应剖面上测点的声波速度剖面图。

测试方法：水、电阻率仪器与采样系统工作步骤：①测井线图及分层表制作②编录曲线③进行井深计算④校正⑤资料处理：变异系数、分辨率、含水饱和度、温度校正2。

井径测试包括外径和内径两种测试。

外径测试中除要注意井壁材料外，还应了解各套地层的自然产状、钻头位置、井眼形状等，对易坍塌、易漏失的地层尤其重要。

内径测试就是计算求得的完钻井深。

三、浅层地温测试3。

采用不同的测试方法获取的相应剖面上测点的电阻率剖面图。

四、电阻率测试1。

岩石类型电阻率的差异，按埋藏条件分为土壤、岩石、基岩和火成岩4种类型。

2。

地温类型：地温有高地温和低地温之分，按埋藏条件分为：岩石热储、基岩热储、火成岩热储、古生物热储和深成岩热储5种类型。

一、录井全过程接井位坐标—井位初、复测—设计—队伍、设备、材料及资料准备—设计交底、录井条件检查—各项录井—完井讨论—完井作业—完井资料整理上交、验收评级——打印装订归档。

1．接井位坐标：发坐标单位有：采油厂、地院等2．井位初复测：测量队完成井位复测应在开钻前完成，甲方规定：未招标或未安排的井不得进行井位踏勘和初测。

3．设计:（1）编制过程：接通知单—收集邻井资料—设计—送审—打印装订—发放。

（2）设计内容：探井：①基本数据②区域地质简介③设计依据及钻探目的④设计地层剖面及预计油气水层位置⑤地层孔隙压力预测和钻井液性能使用要求⑥取资料要求⑦选送样品要求⑧井身质量要求、中途测试要求⑨技术说明及要求⑩附图及附表（井位构造图、过井剖面图、地震图、剖面柱状图、压力预测图、样品分析项目要求）开发井：①基础数据表②钻井目的及设计依据③设计分层及邻井分层数据④邻井资料⑤对钻井液使用原则要求⑥取资料要求⑦固井水泥返高要求⑧对工程提示及要求⑨附图及附表4、上井准备：（1）队伍：综合录井队一般6—7人，地质队3人（2）设备：探井依甲方要求上仪器（3）材料物资：砂样盒、样品袋、标签、分析药品及报表等（4）资料：邻井录井图、测井图、区块有关地质资料5、设计交底（地质交底）：二开前或录井前完成（1）开发井：由小队负责（2）滚动井和探井：甲方组织、录井人员参加（3）录井人员交底内容：①本井设计基础数据、区块及邻井地质资料②录井任务要求③工程提示④录井条件要求（4）录井条件检查：在录井前及录井过程中完成，开发井由大队负责，生产管理中心抽查；滚动井和探井由“中心”或甲方人员组织检查。

录井条件检查内容：录井队队伍人员数量和素质，录井设备安装调试，材料准备，洗样用水，捞样环境，供电条件和文件资料准备情况等。

6．录井内容有：（1）钻时录井（2）岩屑录井（3）荧光录井（4）气测录井及综合录井（含色谱、工程参数及全脱样采集）（5）岩心录井（钻井取心、井壁取心）（6）钻井液录井（密度、粘度、失水、氯根含量）（7）地化录井及定量荧光录井（8）特殊作业资料录取（测井、中途测试、下套管、固井及试压等）7．完井讨论：时间一般由测井公司通知，甲方组织、录井测井地院人员参加。

地质录井工作主要内容一、概述地质录井是指在钻井过程中，通过测量井中不同深度处地层的物理性质、流体性质、电性质等数据，并记录在录井图上，以评估储层性质、判断油气运移规律、确定井段位置等工作。

地质录井工作是油气勘探开发的重要环节，对于优化井位、调整钻井方案、确定产量等具有重要意义。

二、地质录井工作步骤2.1 井口工作准备井口工作准备是地质录井工作的前期准备工作，包括：1.检查录井仪器设备的完好性和准确性；2.对井中的测量工具进行检查和校准；3.准备好录井液和必要的录井材料；4.确定录井的测量参数和规程。

2.2 测井数据采集测井数据采集是地质录井工作的核心环节，包括：1.测井装置的下入与固定：将测井仪器和传感器降入井中，并通过相应的固定装置固定在指定深度；2.数据的连续记录：在下入测井装置的同时，记录相应的地质参数和仪器指示的测量值；3.测井仪器的升井与保养：在完成测量后，将测井仪器和传感器缓慢升井，并进行清洗和保养；4.数据的传输和验证：将采集到的测井数据传输到录井中心，并进行数据的有效性验证。

2.3 数据处理和解释数据处理和解释是地质录井工作的关键步骤，包括：1.数据质量控制：对采集到的数据进行质量控制，包括数据的清理、去噪声、校正等；2.数据分析和解释：对清洗后的数据进行分析和解释，包括地层分析、储层评价、油气运移规律分析等；3.绘制录井图：根据数据分析结果，绘制相应的录井图，反映地层和储层的特征和分布。

2.4 录井数据应用录井数据应用是地质录井工作的最终目的，包括：1.储层评价：通过对录井数据的分析和解释，评价储层的性质和品质，为油气勘探开发提供依据；2.井段划分：根据录井数据，确定油气层段的上下界限，为后续的完井和产量预测提供基础；3.优化井位：根据录井信息，优化井位选择，提高勘探成功率；4.调整钻井方案：根据录井数据，调整下一个钻井井段的钻井方案，减少安全事故和钻井风险；5.产量预测：通过录井数据，预测储层的产能，为后续的开发决策和调整提供依据。

简述常规地质录井方法及其地质意义地质录井是油气田勘探开发中一项不可缺少的重要工作。

它对寻找油气藏有着极其重要的意义。

通过地质录井，可以查明地层的岩性、厚度、孔隙度、含水饱和度、渗透率、电阻率等，判断出地层的物理性质(如：密度、可钻性、孔隙度)、地层压力、岩石特性(如：抗压强度、抗拉强度)及某些地质现象(如：漏失、裂缝、溶洞、火山、侵入岩体、煤层等)根据这些资料就可以进行各种油藏动态分析，确定适宜的钻井方案，制定最佳的完井措施，从而达到最大限度地采收油气资源的目的。

录井方法分为水文地质录井、电法录井和地层倾角测量3类。

(1)钻柱录井1)钻柱录井：在钻柱内注入一定量的钻井液后，借助于高压，在泥浆中携带的岩屑，经钻头切削，冲击、挤压并磨擦井壁，使之破碎成岩粉，与岩粉混合后形成固相岩屑，排至泥浆罐或地面。

固相岩屑颗粒的尺寸、形状，取决于钻柱的结构形式、直径和钻井液性能等因素。

这些岩屑混合液通过钻头，再经扩大器或岩心管内壁，流入接受罐。

然后将岩屑用泵打入地面或者用空气送至集中储存场所。

2)测斜仪录井测斜仪主要由仪器基座、测斜轮组、读数显微镜和附件组成。

测斜时，根据测斜仪的指针所指刻度，求得坐标方位角α，从而求得井斜。

通过读数显微镜，观察旋转指针和度盘上的刻度，可以计算出视线长度L。

利用这两个参数，即可推求出每小时的实际斜度（总斜度）及任意两点间的偏差值δ，用以分析测斜情况，判断井斜。

一般情况下，观察者应站在测斜仪旁边约3米处。

读数显微镜应尽可能靠近井口，以免被井流吹动。

3)打捞钻具及起下钻录井根据不同的目的，通常采用不同的方法来记录这类录井。

例如：测量钻井液固相岩屑量、测量泥饼厚度、记录动压及静压、检验井下工具等，都需要记录固相岩屑量。

1)仪器及记录方法：仪器及记录方法有直读式、指示表式、电子计算机辅助记录式和声波记录式等几种。

2)直读式记录法：把井口上安装的直读仪上的测量参数（如泥浆性能、泥浆密度等）直接读出，再用卡尺、千分尺或百分表将它们换算成毫米数，记录在记录表上。

第二章常规地质录井石油录井工作的最基本任务是根据所钻井的设计要求和规定的技术标准，取全、取准反映地下情况的各项资料，从而判断井下地层和含油、气情况。

常规地质录井主要包括：钻时录井、岩芯录井、岩屑录井、荧光录井、井壁取心等。

常规地质录井以其经济实用、方便快捷和获取现场第一手实物资料的优势，在整个油、气田的勘探和开发过程中一直发挥着重要的作用。

第一节钻时录井钻时是指在钻井过程中，每钻进单位厚度的岩层所用的纯钻进时间（换句话说，钻时是指钻头钻进单位进尺所需的纯钻进时间），单位为min／m、或h／m，保留整数。

注意其与机械钻速（简称钻速，指单位时间的进尺，单位为“m／h”）的区别。

钻时录井就是指系统地记录钻时并收集与其有关的各项数据、资料的全部工作过程。

简单地说，钻时录井是指从开钻到完钻、连续不断地记录（连续测量）每单位进尺所需的时间。

这里所说的连续测量是指：一般每米为一个记录单位，特殊情况按需要加密。

钻时录井的特点是简便、及时，钻时资料对于现场地质和工程人员都是很重要的。

常用的钻时录井间距有1.0m和0.5m两种。

一、井深和方入的计算进行钻时录井必须先计算井深和方入。

井深计算不准，钻时记录必然也会不淮，还会影响到岩屑录并、岩芯录井的质量，造成一系列无法纠正的错误。

（一）井深的汁算井深的计算是钻时录井中一项最基本的工作，地质录井工作人员必须熟练地掌握计算方法，要求计算得又快又准确。

井深的计算公式为：井深 = 钻具总长 + 方入钻具总长 = 钻头长度 + 接头长度 + 钻铤长度 + 钻杆长度（二）方入的计算方入是指方钻杆下入钻盘面的深度，单位是m。

方人包括到底方入和整米方入。

到底方入是指钻头接触井底时的方入，整米方入是指井深为整米时的方入。

方入的计算公式：到底方入 = 井深－钻具总长整米方人 = 整米井深－钻具总长二、钻时的记录记录钻时的装置早期有链条式、滚筒式和记录盘三种，由于其操作原始，耗费人力，准确度低，现在已经基本淘汰不用。

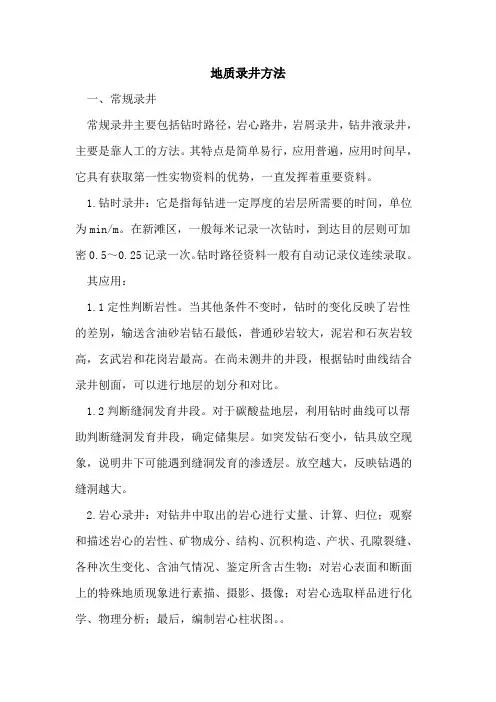

地质录井方法一、常规录井常规录井主要包括钻时路径，岩心路井，岩屑录井，钻井液录井，主要是靠人工的方法。

其特点是简单易行，应用普遍，应用时间早，它具有获取第一性实物资料的优势，一直发挥着重要资料。

1.钻时录井：它是指每钻进一定厚度的岩层所需要的时间，单位为min/m。

在新滩区，一般每米记录一次钻时，到达目的层则可加密0.5～0.25记录一次。

钻时路径资料一般有自动记录仪连续录取。

其应用：1.1定性判断岩性。

当其他条件不变时，钻时的变化反映了岩性的差别，输送含油砂岩钻石最低，普通砂岩较大，泥岩和石灰岩较高，玄武岩和花岗岩最高。

在尚未测井的井段，根据钻时曲线结合录井刨面，可以进行地层的划分和对比。

1.2判断缝洞发育井段。

对于碳酸盐地层，利用钻时曲线可以帮助判断缝洞发育井段，确定储集层。

如突发钻石变小，钻具放空现象，说明井下可能遇到缝洞发育的渗透层。

放空越大，反映钻遇的缝洞越大。

2.岩心录井：对钻井中取出的岩心进行丈量、计算、归位；观察和描述岩心的岩性、矿物成分、结构、沉积构造、产状、孔隙裂缝、各种次生变化、含油气情况、鉴定所含古生物；对岩心表面和断面上的特殊地质现象进行素描、摄影、摄像；对岩心选取样品进行化学、物理分析；最后，编制岩心柱状图。

取心方式：常见的取心方式有：水基钻井液取心，油基钻井液取心，密闭取心，定向取心。

2.1水基钻井液取心：其成本低，工作条件好，是广泛采用的取心方式。

但其最大的缺陷就是钻井液对岩心的冲刷作用大，侵入环带深，所取岩芯不能完全满足地质要求。

2.2油基钻井液取心：是在油基钻井液条件下进行的取心，取最大优点是保护岩心不受钻井液冲刷，一区的接近油层原始状态的油，水饱和度资料，为油田储量计算和开发方案的编制提供准确的参数。

2.3密闭取心：采用密闭取心工具与密闭液，可以在水基钻井液条件下去除几乎不受钻井液污染的岩心。

密闭取心用于开发过程中检查砂岩油气田注水效果，了解底下有层水洗情况及油水动态。

第四节钻井液录井洗井是钻井过程中的重要环节。

没有洗井液（钻井液），钻井作业就不能进行。

钻井液，俗称泥浆，是钻井时用来清洗井底并把岩屑携带至地面、维持钻井操作正常进行的流体。

是石油天然气钻井工程的血液。

普通钻井液是由粘土、水和一些无机或有机化学处理刘搅拌而成的悬浮液和胶体溶液的混合物，其中粘土呈分散相，水是分散介质，组成固相分散体系。

由于钻井液在钻遇油、气、水层和特殊岩性地层时，其性能将发生各种不同的变化。

所以根据钻井液性能的变化及槽面显示，来判断井下是否钻遇油、气、水层和特殊岩性的方法称为钻井液录井。

一、钻井液录井的原则和要求钻井液录井的原则和要求如下：①任何类别的井，在钻进或循环过程中都必须进行钻井液录井。

②区域探井、预探井钻进时不得混油，包括机油、原油、柴油等，不得使用混油物，如磺化沥青等。

若处理井下事故必须混油时，需经探区总地质师同意，事后必须除净油污后方可钻进。

③必须用混油钻井液钻进时，要收集油品及混油量等数据，并且一定要做混油色谱分析。

④下钻划眼或循环钻井液过程中出现油气显示，必须进行后效气测或循环观察，取样做全套性能分析，并落实到具体层位或层段上。

⑤遇井涌、井喷应采用罐装气取样进行钻井液性能分析。

⑥遇井漏，应取样做全套性能分析。

⑦钻井液处理情况（包括井深、处理剂名称、用量、处理前后性能等）都要详细记入观察记录中。

二、钻井液的功能在钻井过程中，钻井液具有以下功能。

（一）清洗井底岩屑钻头在井底破碎的岩屑必须及时清除出去，以利于提高钻速和减少钻井事故。

能否及时地清除岩屑，与钻井液的密度、粘度、切力和流型有关。

（二）冷却和润滑钻头及钻柱钻头和钻柱在钻井过程中与地层摩擦会产生大量的热量，如不及时散失，钻头和钻柱温度会急剧升高；钻井液中添加的各类添加剂使钻井液具有好的润滑性，从而有利于减小扭矩、延长钻头寿命、降低泵压、提高钻速。

（三）造壁作用钻井液可以在井壁上形成一层比地层渗透率低得多的泥饼，可以起到巩固井壁、防止坍塌和阻止钻井液滤液进入地层的作用。
