送、引风机及一次风专题

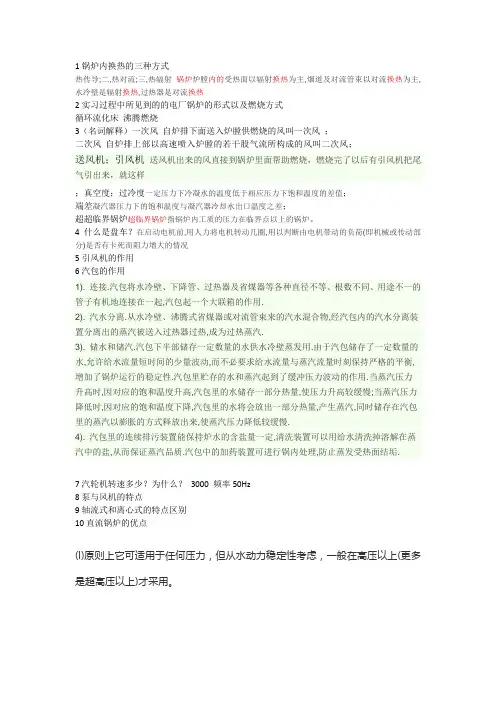

1锅炉内换热的三种方式热传导;二,热对流;三,热辐射锅炉炉膛内的受热面以辐射换热为主,烟道及对流管束以对流换热为主,水冷壁是辐射换热,过热器是对流换热2实习过程中所见到的的电厂锅炉的形式以及燃烧方式循环流化床沸腾燃烧3（名词解释）一次风自炉排下面送入炉膛供燃烧的风叫一次风；二次风自炉排上部以高速喷入炉膛的若干股气流所构成的风叫二次风；送风机；引风机送风机出来的风直接到锅炉里面帮助燃烧，燃烧完了以后有引风机把尾气引出来，就这样；真空度；过冷度一定压力下冷凝水的温度低于相应压力下饱和温度的差值；端差凝汽器压力下的饱和温度与凝汽器冷却水出口温度之差；超超临界锅炉超临界锅炉指锅炉内工质的压力在临界点以上的锅炉。

4什么是盘车？在启动电机前,用人力将电机转动几圈,用以判断由电机带动的负荷(即机械或传动部分)是否有卡死而阻力增大的情况5引风机的作用6汽包的作用1). 连接.汽包将水冷壁、下降管、过热器及省煤器等各种直径不等、根数不同、用途不一的管子有机地连接在一起,汽包起一个大联箱的作用.2). 汽水分离.从水冷壁、沸腾式省煤器或对流管束来的汽水混合物,经汽包内的汽水分离装置分离出的蒸汽被送入过热器过热,成为过热蒸汽.3). 储水和储汽.汽包下半部储存一定数量的水供水冷壁蒸发用.由于汽包储存了一定数量的水,允许给水流量短时间的少量波动,而不必要求给水流量与蒸汽流量时刻保持严格的平衡,增加了锅炉运行的稳定性.汽包里贮存的水和蒸汽起到了缓冲压力波动的作用.当蒸汽压力升高时,因对应的饱和温度升高,汽包里的水储存一部分热量,使压力升高较缓慢;当蒸汽压力降低时,因对应的饱和温度下降,汽包里的水将会放出一部分热量,产生蒸汽,同时储存在汽包里的蒸汽以膨胀的方式释放出来,使蒸汽压力降低较缓慢.4). 汽包里的连续排污装置能保持炉水的含盐量一定,清洗装置可以用给水清洗掉溶解在蒸汽中的盐,从而保证蒸汽品质.汽包中的加药装置可进行锅内处理,防止蒸发受热面结垢.7汽轮机转速多少？为什么？3000 频率50Hz8泵与风机的特点9轴流式和离心式的特点区别10直流锅炉的优点(l)原则上它可适用于任何压力，但从水动力稳定性考虑，一般在高压以上(更多是超高压以上)才采用。

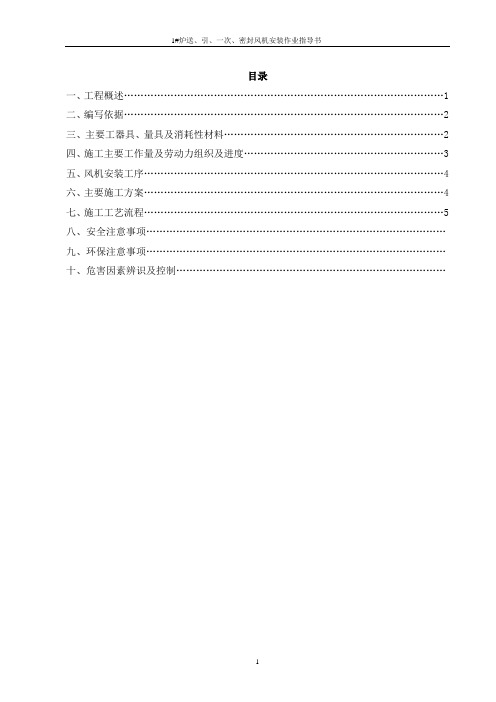

目录一、工程概述 (1)二、编写依据 (2)三、主要工器具、量具及消耗性材料 (2)四、施工主要工作量及劳动力组织及进度 (3)五、风机安装工序 (4)六、主要施工方案 (4)七、施工工艺流程 (5)八、安全注意事项………………………………………………………………………………九、环保注意事项………………………………………………………………………………十、危害因素辨识及控制………………………………………………………………………1一、工程概述XXX工程4×600MW机组#1锅炉送风机配用上海鼓风机厂制造的FAF28-16-1型轴流式风机两台；引风机配用成都电力机械厂制造的AN40e6型轴流式风机两台；一次风机配用上海鼓风机厂制造的PAF17-11.8-2型轴流风机两台；密封风机配用成都电力机械厂制造的K134+进气箱型离心式风机两台。

送风机布置于炉后钢架与电除尘之间，关于锅炉轴线左右对称，右调风机与左调风机各一台；引风机布置于锅炉电除尘器与烟囱之间，关于锅炉轴线左右对称，由电机侧看均为逆时针方向旋转；一次风机布置于炉后钢架与电除尘之间，关于锅炉轴线左右对称，左旋风机与右旋风机各一台；密封风机布置于炉后钢架与电除尘之间，在锅炉轴线左侧对称布置。

送风机将大气中新鲜空气吸入，经空气预热器加热后送至锅炉炉膛，给锅炉燃烧提供足够的热风源；引风机用于将炉膛内烟气吸出，并将烟气送入烟囱，保障炉膛内微负压运行。

一次风机将大气中新鲜空气吸入，一部分经空气预热器加热后，以热一次风形式送至磨煤机罐体干燥煤粉，并且将煤粉带出，经分离器分离后送至喷燃器燃烧。

另一部分不经过空气预热器的加热，以冷一次风的形式密封给煤机，及作为磨煤机的密封风；密封风机吸入一次冷风，并送至磨煤机，对磨煤机绞笼轴承、中空轴与中空管之间的间隙和分离器出口煤粉截止阀进行密封，防止煤粉泄露。

FAF-16-1型轴流式送风机主要由转子总装、轴承组、进气箱、主体风筒、扩压器、液压调节管路、液压调节油站、自控调节系统、联轴器、挠性联接、底座和电动机等组成。

火电厂锅炉六大风机作用文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]1、火电厂锅炉六大风机各自的作用送风机：为锅炉提供燃烧用空气；一次风机：干燥并输送煤粉进入炉膛；引风机（吸风机）：将燃烧后烟气抽出炉膛。

一般都是50%容量配置即双送双吸双一次风机，通常称为六大风机。

2、电厂锅炉风机的各自作用是什么（1）.送风机:提供二次风，通过空气预热器后，一部分到燃烧器提供周界风，夹心风等，对喷燃器处的火焰有影响，同时可以冷却喷燃器。

另一部分提供锅炉燃烧所需要的氧量。

最后还有一部是提供SOFA和COFA风，调整燃烧使用。

（2）.一次风机:（以中速磨煤机，直吹式制粉系统为例）一次风机提供一次风，从风机出来分为两路，一路经过空预器后叫做热一次风，一路不经过空预器的叫冷一次风。

其中，热一次风为磨煤机提供干燥出力和通风出力，将磨煤机磨好的煤粉干燥后携带煤粉进入到锅炉燃烧器。

冷一次风与热一次风在磨煤机的入口处进行混合，起到调节磨煤机入/出口温度的作用，同时也是磨煤机通风出力的一部分。

（3）.引风机:引风机是将锅炉的烟气抽出，维持锅炉负压的作用。

烟气经过空预器----电除尘后进入到引风机，引风机将其送入到脱硫系统或直接排入到烟囱。

（4）.增压风机:从引风机出来的风一路进入到增压风机，一路通过旁路进入到烟囱。

（旁路在发电机组正常运行时不允许打开，否则不经过脱硫的烟气环保不达标，只有脱硫系统出现事故情况下才允许打开）增压风机出来的风进入到脱硫系统中将烟气脱硫后排入烟囱。

（5）.密封风机:风源取自冷一次风管道。

密封风机为给煤机和磨煤机提供密封风用，其中磨煤机的密封风分为磨辊、磨碗、加载弹簧等部位。

（6）.稀释风机:以前的机组基本没有这个，因为这个风机是提供机组脱硝用的，为脱硝系统提供空气用来稀释氨气。

3、一次风和二次风的区别一次风由一次风机引入，用于携带煤粉进入炉膛二次风由二次风机引入，用于补充燃烧所需的空气，经大风箱分配后，分层布置吹入炉膛二次风一般占到锅炉总风量的60％（1）一次风量的调整为保证锅炉有良好的工况和较高的热效率，在运行中应根据煤质和负荷的变化及时地调整一次风量，同时根据燃料燃烧，底料流化床温变化和料层差压的情况合理配风。

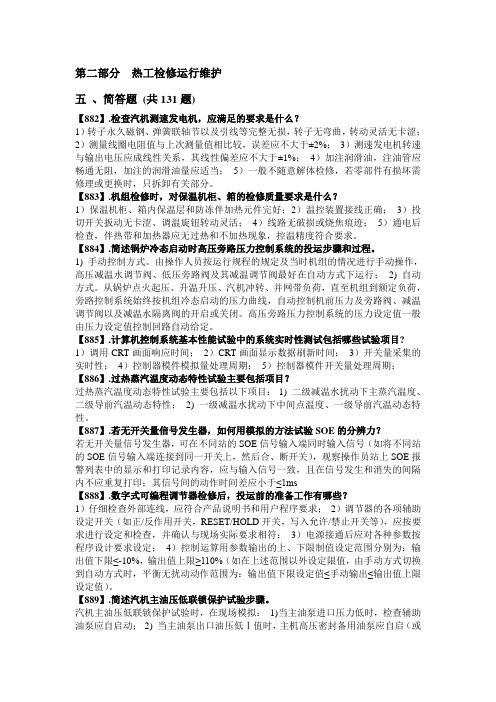

第二部分热工检修运行维护五、简答题(共131题)【882】.检查汽机测速发电机，应满足的要求是什么？1）转子永久磁钢、弹簧联轴节以及引线等完整无损，转子无弯曲，转动灵活无卡涩；2）测量线圈电阻值与上次测量值相比较，误差应不大于±2%；3）测速发电机转速与输出电压应成线性关系，其线性偏差应不大于±1%；4）加注润滑油，注油管应畅通无阻，加注的润滑油量应适当；5）一般不随意解体检修，若零部件有损坏需修理或更换时，只拆卸有关部分。

【883】.机组检修时，对保温机柜、箱的检修质量要求是什么？1）保温机柜、箱内保温层和防冻伴加热元件完好；2）温控装置接线正确；3）投切开关扳动无卡涩、调温旋钮转动灵活；4）线路无破损或烧焦痕迹；5）通电后检查，伴热带和加热器应无过热和不加热现象，控温精度符合要求。

【884】.简述锅炉冷态启动时高压旁路压力控制系统的投运步骤和过程。

1) 手动控制方式。

由操作人员按运行规程的规定及当时机组的情况进行手动操作，高压减温水调节阀、低压旁路阀及其减温调节阀最好在自动方式下运行；2) 自动方式。

从锅炉点火起压、升温升压、汽机冲转、并网带负荷，直至机组到额定负荷，旁路控制系统始终按机组冷态启动的压力曲线，自动控制机前压力及旁路阀、减温调节阀以及减温水隔离阀的开启或关闭。

高压旁路压力控制系统的压力设定值一般由压力设定值控制回路自动给定。

【885】.计算机控制系统基本性能试验中的系统实时性测试包括哪些试验项目?1）调用CRT画面响应时间；2）CRT画面显示数据刷新时间；3）开关量采集的实时性；4）控制器模件模拟量处理周期；5）控制器模件开关量处理周期；【886】.过热蒸汽温度动态特性试验主要包括项目？过热蒸汽温度动态特性试验主要包括以下项目：1) 二级减温水扰动下主蒸汽温度、二级导前汽温动态特性；2) 一级减温水扰动下中间点温度、一级导前汽温动态特性。

【887】.若无开关量信号发生器，如何用模拟的方法试验SOE的分辨力？若无开关量信号发生器，可在不同站的SOE信号输入端同时输入信号（如将不同站的SOE信号输入端连接到同一开关上，然后合、断开关），观察操作员站上SOE报警列表中的显示和打印记录内容，应与输入信号一致，且在信号发生和消失的间隔内不应重复打印；其信号间的动作时间差应小于≤1ms【888】.数字式可编程调节器检修后，投运前的准备工作有哪些？1）仔细检查外部连线，应符合产品说明书和用户程序要求；2）调节器的各项辅助设定开关（如正/反作用开关，RESET/HOLD开关，写入允许/禁止开关等），应按要求进行设定和检查，并确认与现场实际要求相符；3）电源接通后应对各种参数按程序设计要求设定；4）控制运算用参数输出的上、下限制值设定范围分别为：输出值下限≤-10%，输出值上限≥110%（如在上述范围以外设定限值，由手动方式切换到自动方式时，平衡无扰动动作范围为：输出值下限设定值≤手动输出≤输出值上限设定值）。

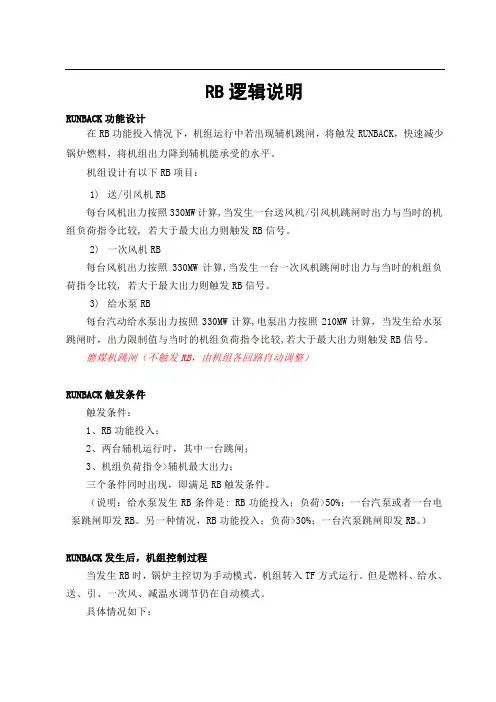

RB逻辑说明RUNBACK功能设计在RB功能投入情况下，机组运行中若出现辅机跳闸，将触发RUNBACK，快速减少锅炉燃料，将机组出力降到辅机能承受的水平。

机组设计有以下RB项目：1)送/引风机RB每台风机出力按照330MW计算,当发生一台送风机/引风机跳闸时出力与当时的机组负荷指令比较, 若大于最大出力则触发RB信号。

2)一次风机RB每台风机出力按照330MW计算,当发生一台一次风机跳闸时出力与当时的机组负荷指令比较, 若大于最大出力则触发RB信号。

3)给水泵RB每台汽动给水泵出力按照330MW计算,电泵出力按照210MW计算，当发生给水泵跳闸时，出力限制值与当时的机组负荷指令比较,若大于最大出力则触发RB信号。

磨煤机跳闸（不触发RB，由机组各回路自动调整）RUNBACK触发条件触发条件：1、RB功能投入；2、两台辅机运行时，其中一台跳闸；3、机组负荷指令>辅机最大出力；三个条件同时出现，即满足RB触发条件。

（说明：给水泵发生RB条件是: RB功能投入；负荷>50%；一台汽泵或者一台电泵跳闸即发RB。

另一种情况，RB功能投入；负荷>30%；一台汽泵跳闸即发RB。

）RUNBACK发生后，机组控制过程当发生RB时，锅炉主控切为手动模式，机组转入TF方式运行。

但是燃料、给水、送、引、一次风、减温水调节仍在自动模式。

具体情况如下：1、RB发生后，延时3S后发一信号，使煤质校正系数保持先前值。

2、RB发生后，若迫升/迫降功能投入，闭锁负荷迫升/迫降。

3、RB发生后，若发电机不解列同时高旁又没打开，机前压力设定值切为进行模式。

4、送、引、一次风机RB发生后，机前压力设定值的变化率有操作人员设定的值且为预先设定的1MPa/Min; 给水泵RB发生后，机前压力设定值的变化率有操作人员设定的值切为预先设定的2.5MPa/Min。

5、RB发生后，发3S脉冲，使机组切为滑压运行方式。

6、RB发生后，机组不在协调方式下，负荷下限值有330MW切为0。

1.1风烟系统分为以下功能子组（以下仅对A侧设备进行说明，B侧与之相同）1.2 空预器子组1.2.1 空预器子组启动步序:第一步关空预器烟气入口挡板第二步空预器烟气入口挡板已关，启动空预器主电机（10DCSTOCXC15DO05、10DCSTOCXC15DO06）第三步空预器主电机已启动，延时5秒，同时开空预器出口一次风，二次风挡板。

第四步空预器出口一次风，二次风挡板已开，延时10秒，开烟气入口挡板1.2.2 空预器子组停止步序:第一步连锁切除第二步停空预器主马达第三步空预器主马达已停，关烟气入口挡板。

第四步烟气入口挡板已关，关出口一次风挡板。

第五步出口一次风挡板已关，关出口二次风挡板。

1.2.3 空预器启动允许条件:空预器导向轴承温度正常≤70℃（暂定）空预器支持轴承温度正常≤70℃（暂定）空预器24V控制电源正常空预器处于远程控制状态主电机无故障1.2.4 空预器停止允许条件:a. 同侧空预器出口烟气温度1、2小于120℃b. 同侧引风机停c. 同侧送风机停d. 同侧一次风机停空预器联锁条件a，当A侧空气预热器主电机跳闸，报警。

辅助电机无故障，辅助电动机自动投入。

b，当A侧空气预热器停运，报警。

延时90秒后联跳A侧引风机，c,一个马达启动时，联停另一个马达；d，空预器轴承温度>85℃，联跳主电机。

e, 空预器故障状态（报警），联跳主电机1.2.5 空预器烟气入口挡板a. 单操/联动b. 当A侧空预器主、副马达都停时, 联关烟气入口挡板.c. 当主马达运行时, 禁止关烟气入口挡板1.2.6 空预器出口一、二次风挡板a. 单操/联动b. 当A侧空预器主、副马达都停时, 联关出口一、二次风挡板。

c. 当主马达运行时, 禁止关出口一、二次风挡板。

1.3 引风机子组在第一台风机启动时，另一台停运风机挡板必需处于关闭状态；当第一台风机启动所产生的压力高于规定压力时,禁止第二台风机的启动；炉膛压力低于-300pa，禁启引风机；1.3.1 引风机子组启动步序:第一步启动引风机冷却风机。

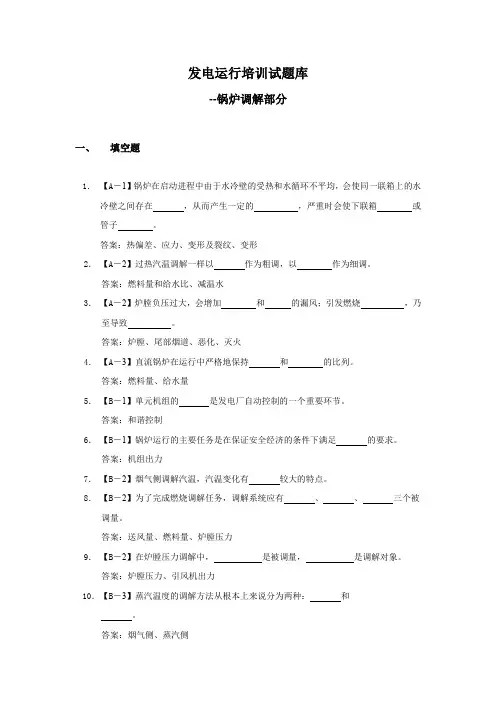

发电运行培训试题库--锅炉调解部分一、填空题1．【A－1】锅炉在启动进程中由于水冷壁的受热和水循环不平均，会使同一联箱上的水冷壁之间存在，从而产生一定的，严重时会使下联箱或管子。

答案：热偏差、应力、变形及裂纹、变形2．【A－2】过热汽温调解一样以作为粗调，以作为细调。

答案：燃料量和给水比、减温水3．【A－2】炉膛负压过大，会增加和的漏风；引发燃烧，乃至导致。

答案：炉膛、尾部烟道、恶化、灭火4．【A－3】直流锅炉在运行中严格地保持和的比列。

答案：燃料量、给水量5．【B－1】单元机组的是发电厂自动控制的一个重要环节。

答案：和谐控制6．【B－1】锅炉运行的主要任务是在保证安全经济的条件下满足的要求。

答案：机组出力7．【B－2】烟气侧调解汽温，汽温变化有较大的特点。

8．【B－2】为了完成燃烧调解任务，调解系统应有、、三个被调量。

答案：送风量、燃料量、炉膛压力9．【B－2】在炉膛压力调解中，是被调量，是调解对象。

答案：炉膛压力、引风机出力10．【B－3】蒸汽温度的调解方法从根本上来说分为两种：和。

答案：烟气侧、蒸汽侧11．【B－4】烟气侧的调解是指通过改变锅炉内辐射受热面和对流受热面的分配比例来调解汽温。

常用的方法有：、、等。

、、等因素有关。

答案：烟气调解挡板、烟气再循环、摆动燃烧器。

燃料量、给水量，送风量12．【C－4】简单机械雾化油嘴的流量与压力的平方根成。

答案：正比13．【C－4】依照NFPA85的要求，为了使引风机入口静叶的调解性能更好，需要加入的前馈信号。

答案：锅炉负荷或蒸气量14．【C－4】对机组负荷能够产生重大影响的的主要辅助设备一样有：、、、、等，RB功能一样针对这类重要辅机设置。

答案：送风机、引风机、一次风机、给水泵、磨煤机15．【C－4】当锅炉在超临界工况下运行时，由于此时的汽水密度差为。

答案：为零二、名词说明1．【A－1】DCS系统；答案：数字分散控制值系统，控制器是散布式运算机监控系统中的前端机主要完成现场信号的收集处理控由控制逻辑的运算实行机构的驱动与上位机的通讯等，来完成生产系统的控制。
