CVBS视频信号解析
- 格式:ppt
- 大小:1.12 MB
- 文档页数:26
cvbs芯片CVBS芯片,全称为Color Video Baseband Signal,即彩色视频基带信号处理芯片。
它是一种用于处理模拟视频信号的集成电路,主要应用于电视、摄像头、监控系统等领域。
以下是对CVBS芯片的介绍,全文约1000字。
CVBS芯片是一个重要的电子元件,用于视频信号的处理和传输。
它通过对模拟视频信号进行采集、处理和输出,实现了影像的传输和显示。
CVBS芯片是一种传统的基带模拟视频信号处理芯片,其主要特点是成本低廉、易于布局和使用。
CVBS芯片具有多种功能和特性。
首先,它能够对各种类型的模拟视频信号进行采集和处理。
不论是来自摄像头、电视信号源还是其他视频设备,CVBS芯片都可以接收和处理这些信号。
其次,CVBS芯片具有信号增强和滤波功能,能够提高视频图像的清晰度和稳定性。
此外,CVBS芯片还具备视频信号转换功能,可以将模拟视频信号转换为方便显示和传输的格式。
此外,CVBS芯片还可以处理音频信号,实现音视频的同步传输。
CVBS芯片的工作原理与视频信号的传输流程密切相关。
视频信号是由连续的模拟电压信号组成的,在传输过程中会受到各种噪声和干扰。
CVBS芯片通过接收视频信号并进行处理,可以去除噪声和干扰,提高信号的质量和稳定性。
CVBS芯片还可以根据特定的需求对视频信号进行调整,比如亮度、对比度、饱和度等参数的调节。
最后,CVBS芯片将处理后的视频信号输出到显示器或其他设备上,实现视频的显示和传输。
CVBS芯片的应用十分广泛。
首先,它是电视机的重要组成部分。
电视机通过CVBS芯片接收和处理模拟视频信号,然后将图像显示在屏幕上。
其次,CVBS芯片也广泛应用于摄像头和监控系统中。
摄像头使用CVBS芯片采集、处理和传输视频信号,监控系统通过CVBS芯片接收和显示视频信号。
此外,CVBS芯片还可以应用于其他领域,比如视频会议系统、视听设备等。
CVBS芯片的发展趋势是数字化和高清化。
随着数字技术的不断发展,模拟视频信号逐渐被数字视频信号所替代。

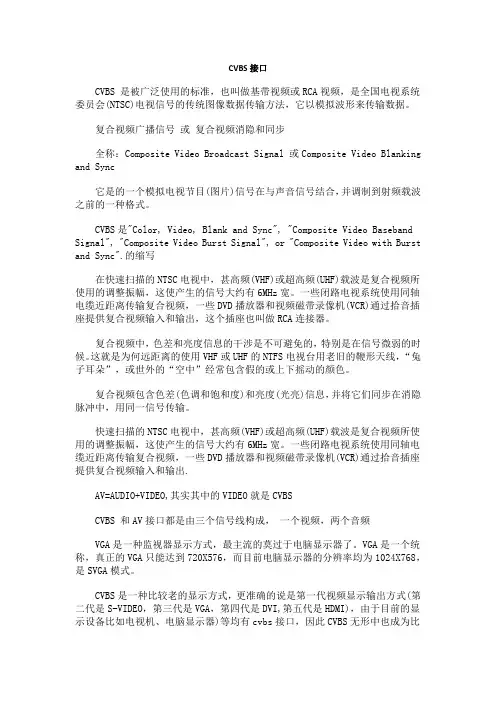

CVBS接口CVBS 是被广泛使用的标准,也叫做基带视频或RCA视频,是全国电视系统委员会(NTSC)电视信号的传统图像数据传输方法,它以模拟波形来传输数据。
复合视频广播信号或复合视频消隐和同步全称:Composite Video Broadcast Signal 或Composite Video Blanking and Sync它是的一个模拟电视节目(图片)信号在与声音信号结合,并调制到射频载波之前的一种格式。
CVBS是"Color, Video, Blank and Sync", "Composite Video Baseband Signal", "Composite Video Burst Signal", or "Composite Video with Burst and Sync".的缩写在快速扫描的NTSC电视中,甚高频(VHF)或超高频(UHF)载波是复合视频所使用的调整振幅,这使产生的信号大约有6MHz宽。
一些闭路电视系统使用同轴电缆近距离传输复合视频,一些DVD播放器和视频磁带录像机(VCR)通过拾音插座提供复合视频输入和输出,这个插座也叫做RCA连接器。
复合视频中,色差和亮度信息的干涉是不可避免的,特别是在信号微弱的时候。
这就是为何远距离的使用VHF或UHF的NTFS电视台用老旧的鞭形天线,“兔子耳朵”,或世外的“空中”经常包含假的或上下摇动的颜色。
复合视频包含色差(色调和饱和度)和亮度(光亮)信息,并将它们同步在消隐脉冲中,用同一信号传输。
快速扫描的NTSC电视中,甚高频(VHF)或超高频(UHF)载波是复合视频所使用的调整振幅,这使产生的信号大约有6MHz宽。
一些闭路电视系统使用同轴电缆近距离传输复合视频,一些DVD播放器和视频磁带录像机(VCR)通过拾音插座提供复合视频输入和输出.AV=AUDIO+VIDEO,其实其中的VIDEO就是CVBSCVBS 和AV接口都是由三个信号线构成,一个视频,两个音频VGA是一种监视器显示方式,最主流的莫过于电脑显示器了。
复合视频信号(CVBS)接口通常我们也称之为RCA接口或者复合AV接口,一般复合AV线的输出或输入都采用与音响相同的梅花形RCA端子,用红色和白色分别表示左右声道,视频信号用黄色端子。
复合信号传输方便、设备结构简单、成本低,所以用得最多,目前普通家庭中用的电视都拥有这个接口。
S端子S端子也是非常常见的接口,其全称是Separate Video,也称为SUPER VIDEO。
S指的是“SEPARATE(分离)”,它将亮度和色度分离输出,避免了混合视讯讯号输出时亮度和色度的相互干扰。
S端子实际上是一种五芯接口,由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成,是目前应用最普遍的视频接口之一。
D视频端子这种端子由于外形接近英文字母“D”因而得名,通过数字方式传输视频信号,直接输入到具备D视频接收端子的视频显示设备,避免了通过模拟视频信号传输方式传输信号的过程中的数字-模拟的转换过程,因而更能提升数字视频还原质量。
D端子目前分为D1、D2、D3、D4、D5共5种分别对应480i/480p/1080i/720p/1080p视频信号,其中D5最高,但目前应用在电视方面最高的还是D4。
色差分量接口色差分量为逐行和隔行显示,其中YCbCr表示的是隔行,而YPbPr表示则是逐行,如果电视只有YCbCr分量端子的话,则说明电视不能支持逐行分量,而用YPbPr分量端子的话,便说明同时支持逐行和隔行2种分量。
相比过去的AV和S端子,色差是将信号分为红、绿、蓝三种基色来输入的。
透过色差端子,可以输入多种等级讯号,从最基本的480i到480p,甚至720p、1080i等等。
由于现在数字电视节目并不是很多,模拟电视节目仍然是我们现在的主流节目,所以我们看到现在的平板电视大都提供有兼容目前模拟电视的接口,这当中包括以下几种主要的接口。
RF接口RF接口是传统的电视接口,我们现在所用的普通有线电视接口就是它,RFV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出,由于需要较多步骤进行视频、音视频混合编码,所以会导致信号互相干扰,所以它的画质输出质量较差。

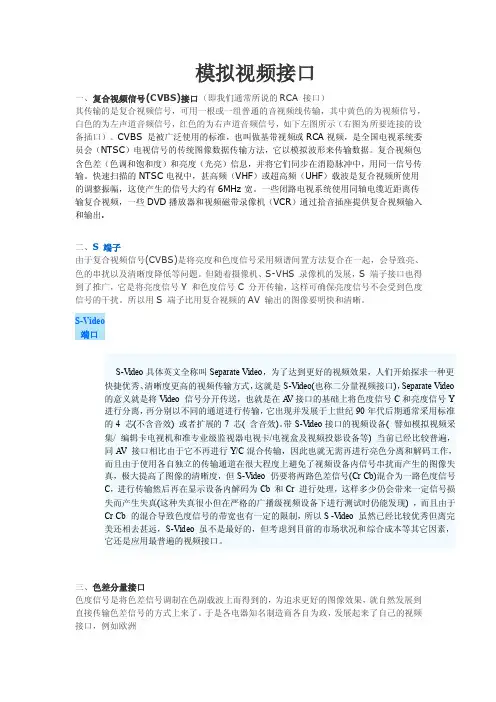

模拟视频接口一、复合视频信号(CVBS)接口(即我们通常所说的RCA 接口)其传输的是复合视频信号,可用一根或一组普通的音视频线传输,其中黄色的为视频信号,白色的为左声道音频信号,红色的为右声道音频信号,如下左图所示(右图为所要连接的设备插口)。
CVBS 是被广泛使用的标准,也叫做基带视频或RCA 视频,是全国电视系统委员会(NTSC)电视信号的传统图像数据传输方法,它以模拟波形来传输数据。
复合视频包含色差(色调和饱和度)和亮度(光亮)信息,并将它们同步在消隐脉冲中,用同一信号传输。
快速扫描的NTSC 电视中,甚高频(VHF)或超高频(UHF)载波是复合视频所使用的调整振幅,这使产生的信号大约有6MHz 宽。
一些闭路电视系统使用同轴电缆近距离传输复合视频,一些DVD 播放器和视频磁带录像机(VCR)通过拾音插座提供复合视频输入和输出.二、S 端子由于复合视频信号(CVBS)是将亮度和色度信号采用频谱间置方法复合在一起,会导致亮、色的串扰以及清晰度降低等问题。
但随着摄像机、S-VHS 录像机的发展,S 端子接口也得到了推广,它是将亮度信号Y 和色度信号C 分开传输,这样可确保亮度信号不会受到色度信号的干扰。
所以用S 端子比用复合视频的AV 输出的图像要明快和清晰。
S-Video 具体英文全称叫Separate Video,为了达到更好的视频效果,人们开始探求一种更快捷优秀、清晰度更高的视频传输方式,这就是S-Video(也称二分量视频接口),Separate Video 的意义就是将Video 信号分开传送,也就是在AV 接口的基础上将色度信号C 和亮度信号Y 进行分离,再分别以不同的通道进行传输,它出现并发展于上世纪90 年代后期通常采用标准的4 芯(不含音效)或者扩展的7 芯( 含音效)。
带S-Video 接口的视频设备( 譬如模拟视频采集/编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍,同AV 接口相比由于它不再进行Y/C 混合传输,因此也就无需再进行亮色分离和解码工作,而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真,极大提高了图像的清晰度,但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C,进行传输然后再在显示设备内解码为Cb 和Cr 进行处理,这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ,而且由于CrCb 的混合导致色度信号的带宽也有一定的限制,所以S -Video 虽然已经比较优秀但离完美还相去甚远,S-Video 虽不是最好的,但考虑到目前的市场状况和综合成本等其它因素,它还是应用最普遍的视频接口。
行车记录仪cvbs显示方案

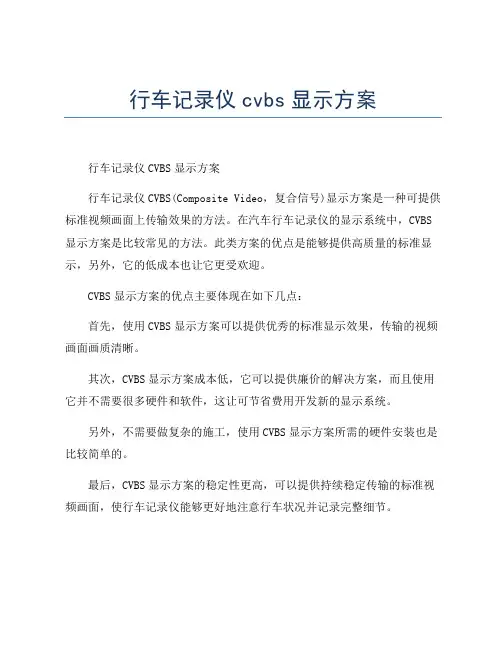

行车记录仪CVBS显示方案
行车记录仪CVBS(Composite Video,复合信号)显示方案是一种可提供标准视频画面上传输效果的方法。
在汽车行车记录仪的显示系统中,CVBS 显示方案是比较常见的方法。
此类方案的优点是能够提供高质量的标准显示,另外,它的低成本也让它更受欢迎。
CVBS显示方案的优点主要体现在如下几点:
首先,使用CVBS显示方案可以提供优秀的标准显示效果,传输的视频画面画质清晰。
其次,CVBS显示方案成本低,它可以提供廉价的解决方案,而且使用它并不需要很多硬件和软件,这让可节省费用开发新的显示系统。
另外,不需要做复杂的施工,使用CVBS显示方案所需的硬件安装也是比较简单的。
最后,CVBS显示方案的稳定性更高,可以提供持续稳定传输的标准视频画面,使行车记录仪能够更好地注意行车状况并记录完整细节。
总之,CVBS显示方案提供了易于实施且低成本的显示效果,具有稳定性高、可靠性强以及成本低等优势,使得它在汽车行车记录仪的显示系统中具有较高的实用价值。
级阶梯亮度视频信号反映黑白图像的八级亮度层次,见图1。
色度信号是以4.43(4.43361875)MHz的彩色副载波调制的。
V、U信号以90°的相位差正交平衡调制在副载波上,V、U的调制信号FV、FU混合成色度信号C,其中的FV是逐行倒相的。
彩色信号是既调幅又调相的。
调幅中,信号的平均直流电平反映亮度,交流幅度反映色饱和度(色饱和度为0时,副载波幅度为0;色饱和度增大,副载波幅度增大)。
调相中,副载波的相位反映彩色的色调(不同的颜色)。
色度信号的波形见图2。
我们用普通示波器可以观测视频信号的频率、幅度、波形,但是相位却不易观测到。
为了方便观测彩色信号的波形,我们通常采用八彩条的视频信号,波形见图3。
八彩条信号的八阶梯直流电平代表白到黑的八级亮度。
白、黄、青、绿、紫、红、蓝、黑共八条彩条是由于红、绿、蓝三基色在八彩条的特定位置出现:绿色在1、2、3、4,红色在1、2、5、6,蓝色在1、3、5、7。
由于相邻的重合,形成特有的波形:绿每行一脉冲,红每行二脉冲,蓝每行四脉冲。
绿、红、蓝信号(彩色解码输出)波形见图4、图5、图6。
彩色信号C经梳状滤波器分离的FV、FU再经同步检波得出的色差信号R-Y、B-Y,也有特定的波形,见图7、图8。
检测彩电时,输入八彩条信号,看屏幕上的颜色是否和标准相对应;还可以用示波器观看R-Y、B-Y及G、R、B信号的特定波形,就可以判别电视机的视频、彩色解码电路是否正常(不必看色副载波的相位)。
彩色视频信号的解码过程见图9。
近期的电视机采用了大规模集成电路,图9中的一些电路都集成到集成电路内部。
多制式、多种输入、画中画、倍频数字处理等电路,令信号流程复杂化,但是一般都可以找出Y、C、V(R-Y)、U(B-Y)、R、G、B等基本信号及波形。
为了方便观察信号的波形,各种电视维修图纸上标注的信号波形大多以八彩条信号输入时在各部位所测的波形。
3.消隐信号视频信号除了传送图像信号,还传送消隐信号。

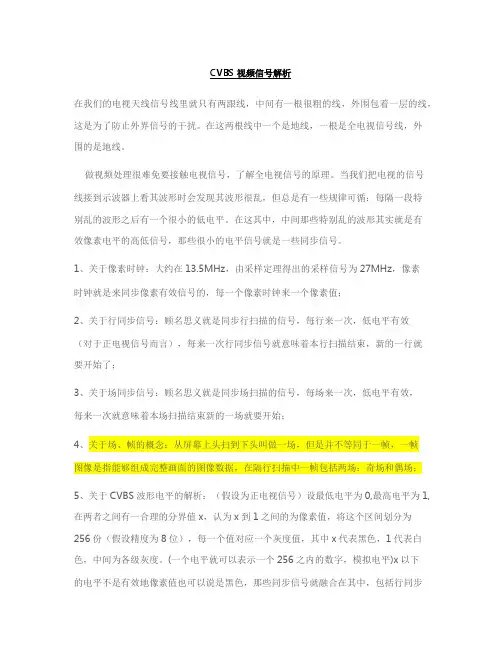

CVBS视频信号解析在我们的电视天线信号线里就只有两跟线,中间有一根很粗的线,外围包着一层的线,这是为了防止外界信号的干扰。
在这两根线中一个是地线,一根是全电视信号线,外围的是地线。
做视频处理很难免要接触电视信号,了解全电视信号的原理。
当我们把电视的信号线接到示波器上看其波形时会发现其波形很乱,但总是有一些规律可循:每隔一段特别乱的波形之后有一个很小的低电平。
在这其中,中间那些特别乱的波形其实就是有效像素电平的高低信号,那些很小的电平信号就是一些同步信号。
1、关于像素时钟:大约在13.5MHz,由采样定理得出的采样信号为27MHz,像素时钟就是来同步像素有效信号的,每一个像素时钟来一个像素值;2、关于行同步信号:顾名思义就是同步行扫描的信号,每行来一次,低电平有效(对于正电视信号而言),每来一次行同步信号就意味着本行扫描结束,新的一行就要开始了;3、关于场同步信号:顾名思义就是同步场扫描的信号,每场来一次,低电平有效,每来一次就意味着本场扫描结束新的一场就要开始;4、关于场、帧的概念:从屏幕上头扫到下头叫做一场,但是并不等同于一帧,一帧图像是指能够组成完整画面的图像数据,在隔行扫描中一帧包括两场:奇场和偶场;5、关于CVBS波形电平的解析:(假设为正电视信号)设最低电平为0,最高电平为1,在两者之间有一合理的分界值x,认为x到1之间的为像素值,将这个区间划分为256份(假设精度为8位),每一个值对应一个灰度值,其中x代表黑色,1代表白色,中间为各级灰度。
(一个电平就可以表示一个256之内的数字,模拟电平)x以下的电平不是有效地像素值也可以说是黑色,那些同步信号就融合在其中,包括行同步信号和场同步信号,场同步信号比行同步信号要宽很多,具体的都有自己的时间长短定义,这样才能保持发送和接收段信号的一致性,才能够恢复原来的图像;6、关于奇偶场的概念;就是一帧分两场扫描,先扫描奇场再扫描偶场,两场组成一帧。

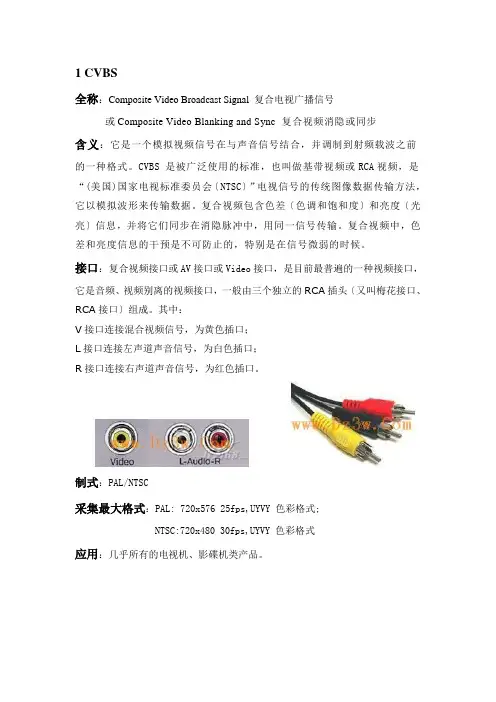

全称:Composite Video Broadcast Signal 复合电视广播信号或Composite Video Blanking and Sync 复合视频消隐或同步含义:它是一个模拟视频信号在与声音信号结合,并调制到射频载波之前的一种格式。
CVBS 是被广泛使用的标准,也叫做基带视频或RCA视频,是“(美国)国家电视标准委员会〔NTSC〕”电视信号的传统图像数据传输方法,它以模拟波形来传输数据。
复合视频包含色差〔色调和饱和度〕和亮度〔光亮〕信息,并将它们同步在消隐脉冲中,用同一信号传输。
复合视频中,色差和亮度信息的干预是不可防止的,特别是在信号微弱的时候。
接口:复合视频接口或AV接口或Video接口,是目前最普遍的一种视频接口,它是音频、视频别离的视频接口,一般由三个独立的RCA插头〔又叫梅花接口、RCA接口〕组成。
其中:V接口连接混合视频信号,为黄色插口;L接口连接左声道声音信号,为白色插口;R接口连接右声道声音信号,为红色插口。
制式:PAL/NTSC采集最大格式:PAL: 720x576 25fps,UYVY 色彩格式;NTSC:720x480 30fps,UYVY 色彩格式应用:几乎所有的电视机、影碟机类产品。
全称:Video Graphic Array 显示绘图阵列说明:是IBM在1972年提出的一个使用模拟信号的电脑显示标准,VGA最早指的是显示器640X480这种显示模式。
接口:VGA接口是一种D型接口,上面共有15针空,分成三排,每排五个。
其中,除了2根NC〔Not Connect)信号、3根显示数据总线和5个GND信号,比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。
应用:主要基于VGA显示卡的电脑、笔记本等设备。
采集格式:RGB 16/24/32 YUY2。
标准图像模式:640x480x16色;640x350x16色;320x200x16;320x200x256色。

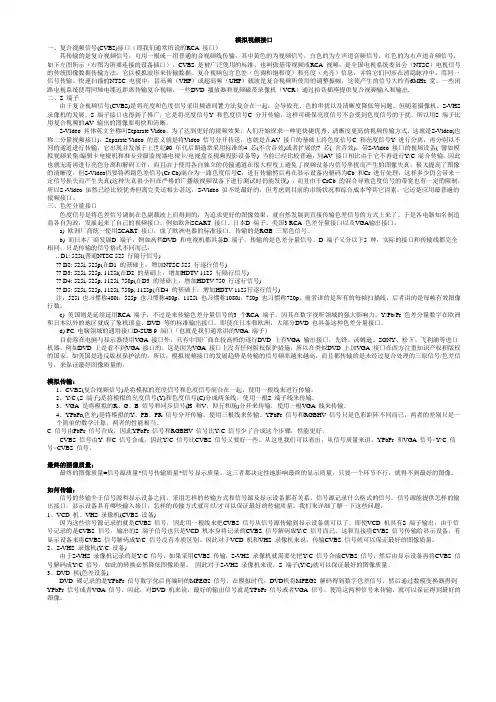

模拟视频接口一、复合视频信号(CVBS)接口(即我们通常所说的RCA 接口)其传输的是复合视频信号,可用一根或一组普通的音视频线传输,其中黄色的为视频信号,白色的为左声道音频信号,红色的为右声道音频信号,如下左图所示(右图为所要连接的设备插口)。
CVBS 是被广泛使用的标准,也叫做基带视频或RCA视频,是全国电视系统委员会(NTSC)电视信号的传统图像数据传输方法,它以模拟波形来传输数据。
复合视频包含色差(色调和饱和度)和亮度(光亮)信息,并将它们同步在消隐脉冲中,用同一信号传输。
快速扫描的NTSC电视中,甚高频(VHF)或超高频(UHF)载波是复合视频所使用的调整振幅,这使产生的信号大约有6MHz宽。
一些闭路电视系统使用同轴电缆近距离传输复合视频,一些DVD播放器和视频磁带录像机(VCR)通过拾音插座提供复合视频输入和输出.二、S 端子由于复合视频信号(CVBS)是将亮度和色度信号采用频谱间置方法复合在一起,会导致亮、色的串扰以及清晰度降低等问题。
但随着摄像机、S-VHS 录像机的发展,S 端子接口也得到了推广,它是将亮度信号Y 和色度信号C 分开传输,这样可确保亮度信号不会受到色度信号的干扰。
所以用S 端子比用复合视频的AV 输出的图像要明快和清晰。
S-Video端口S-V ideo具体英文全称叫Separate Video,为了达到更好的视频效果,人们开始探求一种更快捷优秀、清晰度更高的视频传输方式,这就是S-Video(也称二分量视频接口),Separate Video 的意义就是将Video 信号分开传送,也就是在A V接口的基础上将色度信号C和亮度信号Y 进行分离,再分别以不同的通道进行传输,它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。
带S-V ideo接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍,同A V 接口相比由于它不再进行Y/C混合传输,因此也就无需再进行亮色分离和解码工作,而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真,极大提高了图像的清晰度,但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C,进行传输然后再在显示设备内解码为Cb 和Cr 进行处理,这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ,而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制,所以S -V ideo 虽然已经比较优秀但离完美还相去甚远,S-Video虽不是最好的,但考虑到目前的市场状况和综合成本等其它因素,它还是应用最普遍的视频接口。

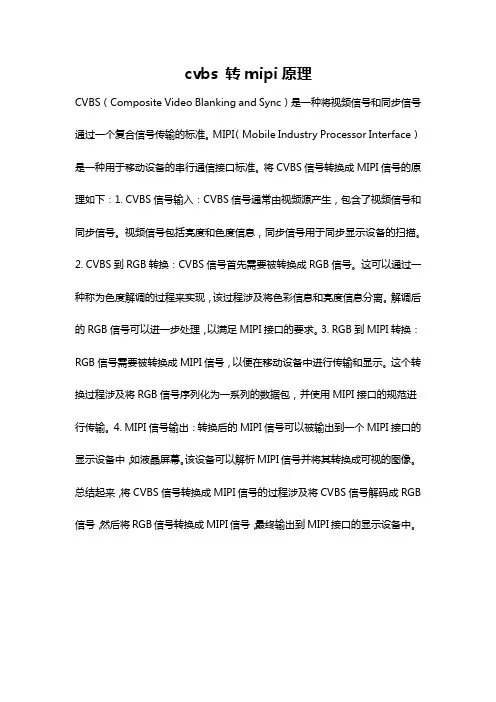

cvbs 转mipi原理
CVBS(Composite Video Blanking and Sync)是一种将视频信号和同步信号通过一个复合信号传输的标准。
MIPI(Mobile Industry Processor Interface)是一种用于移动设备的串行通信接口标准。
将CVBS信号转换成MIPI信号的原理如下:1. CVBS信号输入:CVBS信号通常由视频源产生,包含了视频信号和同步信号。
视频信号包括亮度和色度信息,同步信号用于同步显示设备的扫描。
2. CVBS到RGB转换:CVBS信号首先需要被转换成RGB信号。
这可以通过一种称为色度解调的过程来实现,该过程涉及将色彩信息和亮度信息分离。
解调后的RGB信号可以进一步处理,以满足MIPI接口的要求。
3. RGB到MIPI转换:RGB信号需要被转换成MIPI信号,以便在移动设备中进行传输和显示。
这个转换过程涉及将RGB信号序列化为一系列的数据包,并使用MIPI接口的规范进行传输。
4. MIPI信号输出:转换后的MIPI信号可以被输出到一个MIPI接口的显示设备中,如液晶屏幕。
该设备可以解析MIPI信号并将其转换成可视的图像。
总结起来,将CVBS信号转换成MIPI信号的过程涉及将CVBS信号解码成RGB 信号,然后将RGB信号转换成MIPI信号,最终输出到MIPI接口的显示设备中。
CVBS视频信号解析CVBS视频信号解析在我们的电视天线信号线里就只有两跟线,中间有一根很粗的线,外围包着一层的线,这是为了防止外界信号的干扰。
在这两根线中一个是地线,一根是全电视信号线,外围的是地线。
做视频处理很难免要接触电视信号,了解全电视信号的原理。
当我们把电视的信号线接到示波器上看其波形时会发现其波形很乱,但总是有一些规律可循:每隔一段特别乱的波形之后有一个很小的低电平。
在这其中,中间那些特别乱的波形其实就是有效像素电平的高低信号,那些很小的电平信号就是一些同步信号。
1、关于像素时钟:大约在13.5MHz,由采样定理得出的采样信号为27MHz,像素时钟就是来同步像素有效信号的,每一个像素时钟来一个像素值;2、关于行同步信号:顾名思义就是同步行扫描的信号,每行来一次,低电平有效(对于正电视信号而言),每来一次行同步信号就意味着本行扫描结束,新的一行就要开始了;3、关于场同步信号:顾名思义就是同步场扫描的信号,每场来一次,低电平有效,每来一次就意味着本场扫描结束新的一场就要开始;4、关于场、帧的概念:从屏幕上头扫到下头叫做一场,但是并不等同于一帧,一帧图像是指能够组成完整画面的图像数据,在隔行扫描中一帧包括两场:奇场和偶场;5、关于CVBS波形电平的解析:(假设为正电视信号)设最低电平为0,最高电平为1,在两者之间有一合理的分界值x,认为x到1之间的为像素值,将这个区间划分为256份(假设精度为8位),每一个值对应一个灰度值,其中x代表黑色,1代表白色,中间为各级灰度。
(一个电平就可以表示一个256之内的数字,模拟电平)x以下的电平不是有效地像素值也可以说是黑色,那些同步信号就融合在其中,包括行同步信号和场同步信号,场同步信号比行同步信号要宽很多,具体的都有自己的时间长短定义,这样才能保持发送和接收段信号的一致性,才能够恢复原来的图像;6、关于奇偶场的概念;就是一帧分两场扫描,先扫描奇场再扫描偶场,两场组成一帧。
以CVBS信号为例的输出信号有水波文干扰的解决思路关于视频输出信号有水波文干扰的解决思路(以CVBS信号为例)本人以为第一应查出干扰源,方式有以下几点:一、确认产生CVBS信号的解码IC输出信号是不是正常。
二、看从解码IC输出信号的走线是不是与一些干扰源和高频信号线有平行走线问题。
3、看CVBS是不是通过了一些视频转换或放大IC,并确认是不是从这些产生的干扰,若是查出了问题在哪里,就能够够对正下药了。
若是是第1条的问题,能够从以下几点查找;(1)、解码芯片周围的元件是不是有贴错、变质、压碎、烧坏等;(2)、为解码IC 提供基准频率的晶振频率是不是准确,谐振是不是有问题,(3)、看PCB设计的解码IC 地线,视频信号线输出回路面积是不是足够小,地线是不是合理,是不是分地不合理等;(4)、是不是解码IC 芯片的问题。
若是是第2条出的问题,能够从以下几点查找;若是是第2条的问题,能够从以下几路解决;(1)把信号线与干扰线平行走线的那部份线截断,再用信号屏蔽线把线路连通。
(2)增强视频信号线的信号幅度,来抗击信号干扰。
如用射随放大或其它放大等。
(3)在设计PCB时,把高频信号和视频信号分开走线,专门是SCL、SDAT、TXD、RXD、晶振、中断等高频信号线,不能与视频平行走线。
视频信号线最好包地走。
若是是第3条的问题,能够从以下几路解决;(1)、确认是不是是切换IC电源供电电路的问题,方式是用一个LDO稳压IC做一个峰峰值在10毫伏以下的供电电路替换电源。
(2)、确认是不是是切换IC地线电路的问题分割法:把地线分割出来,再用FB磁珠过滤,短路法;用一跟粗一点的导线连接适合的短路点。
(3)、确认是不是是视频信号回路受干扰。
方式是找一跟信号屏蔽线,把电路板上的视频信号线割断,把视频信号线和视频信号地线从解码IC输出端直接连到切换IC输入端,(输出电容不能丢,不然会丢失视频信号分量,引发信号不同步)。
(4)、确认是不是是其它信号耦合引发的干扰,方式是断路法,确实是一路一路断开,看是那一路阻碍的。
首先CV先认识不同的VBS 信号模拟的模拟信号标号标准:拟视频信号标准:号显示异异常解决决思路VG G A 信号标标准:CO O MPONEENTSIGN N ALS端子信号号关于1、复合Col 在同复合常将色调波上代表于视频输出信首先确认CV 合视频信号lor Video, 同一信号中∙ 亮度信∙ 色彩信∙同步信同步和合信号构成将其称为亮调与色饱和上。
已调色表色相,即信号有水波文VBS 信号源(号CVBS Blanking,中的信号。
信号——包信号——包信号——控和场同步的成:黑白单亮度信号和度通过一色差信号即即颜色;其文干扰、不同频(摄像头信号(Composi , Sync )是。
构成复合包含视频图包含视频图控制在电视的单色复合信Y 。
一定的转换即为色度信其幅度代表频闪屏干扰的号)输出幅值ite Video B 是将生成视合信号的三图像的亮度图像的色彩视显示屏等信号只有两换,转换成信号C (C 表色饱和度的解决思路值是否符合P Baseband 视频所需的三个主要成度信息彩信息等显示器上两部分组成成色差信号Chrominan 度。
(CVBS 信号‐P0.8~1.2V 。
Signal 或者的所有信号成分如下:上信号的扫成——亮度号,然后调nce ,Chrom )者号的成分组:扫描,包括度和同步。
调制在色副oma),其相组合括行。
通副载相位复合= Y为Y行扫及前信号频信对于是提合视频信号Y + C 。
Y Y/C 或S 视扫描过程:前沿组成。
号表示每条信号去除直于合成彩色提供后续色号也称为彩Y 与C 可以视频。
:单一水平。
其中,水条新的视频直流分量的色信号,钳色彩信息相彩色视频、以作为两个平视频行信水平同步、频行的开始的参考电平钳制发生在相位和幅值、消隐与同个独立信号信号由水平、后沿、前始。
后沿用平,这是通在水平同步值参考的高同步信号,号分开传输平同步信号前沿,组成用来作为从通过单色信步脉冲中。
cvbs camera 逐行扫描原理
CVBS(Composite Video Blanking and Sync)相机是一种基于模拟信号的视频摄像机。
它使用单个连接进行视频和音频信号传输。
CVBS相机通过逐行扫描的方式构建图像。
逐行扫描是一种扫描方式,其中图像逐行地从顶部到底部地扫描。
每一行的像素从左到右扫描,以创建完整的图像。
逐行扫描的原理是将垂直同步信号和水平同步信号发送到显示器上。
垂直同步信号告诉显示器何时开始新的图像帧,而水平同步信号告诉显示器何时开始和结束每一行。
这些信号的组合告诉显示器何时开始和结束每一帧图像,并告诉它如何排列像素以创建完整的图像。
在逐行扫描中,相机将每一行的像素转换为电信号,并将其发送到显示器上。
显示器接收到这些信号后,将它们转换为可见的图像。
这个过程在整个图像框架内不断重复,直到一个完整的图像被创建出来。
总的来说,CVBS相机使用逐行扫描的原理通过发送垂直和水平同步信号来构建图像。
这种扫描方式被广泛应用于模拟视频技术中,但在数字视频技术中已经被逐渐取代。
