水平定向钻技术规范一、概述水平定向钻技术是一种在石油、天然气等工业中应用广泛的技术。
本文档对水平定向钻井作业过程中的各种环节进行规范和标准化，旨在控制风险和确保作业质量。
二、设备要求1. 钻机应具备强大的牵引力和强大的扭矩控制能力，能够根据岩石类型自动调整速度和扭矩。
2. 钻头应具有良好的稳定性和耐磨性。
使用前应进行严格的检查和测试。
3. 钻杆、钻头连接件等配件应符合国家相关标准要求。
三、施工要求1. 施工前应仔细检查顶部钻井设备的完好性，如发现异常应及时更换或修理。
2. 钻头应下垂与井口中心线的夹角应小于2度。
3. 采用三点支撑（即钻头、钻杆和井壁）的方式使钻井工艺保持稳定。
4. 当长度超过1000米时，每次提高和降低钻头时，钻杆应连续加长或缩短，以免在钻杆弯折处产生过多摩阻。
四、安全要求1. 施工前应进行详细的施工计划，并参考现场地形和环境因素制定相应的紧急应对措施。
2. 操作人员应经过专业的培训并具备必要的技能和知识。
3. 钻井设备工作过程中应注意安全，不得超负荷使用；一旦发现异常应立即停止作业并进行检查。
4. 施工现场应保持干燥，以免由于滑动而造成伤害。
五、质量控制要求1. 按照国家法规规定的标准组织施工，并全程监控。
如有非正常波动应及时记录并更正。
2. 对每口井进行详细记录，包括井深、地层属性等信息。
3. 每当钻头更换时，应仔细考虑不同磨损方式对钻头的影响，如不同化学成分、颗粒大小和硬度等。
六、施工验收1. 完成水平定向钻作业后，应进行实地检查和测试，以确保钻孔质量、井壁完整性等指标符合要求。
2. 检测钻孔的方法包括渗透测试、压力测试及破裂测试等，应按照国家相关标准执行。
3. 如检测结果显示存在问题应及时纠正，直至满足要求为止。
七、施工报告1. 水平定向钻施工完毕后，应撰写详细的施工报告，并将其存档备查。
2. 报告内容应包括施工方案、关键节点的把握、现场照片等信息，以便于日后的维护管理和技术沉淀。
《水平定向钻管道穿越工程技术规程》概述说明1. 引言概述：本文描述了水平定向钻管道穿越工程技术规程，为从事相关工程的人员提供了必要的指导和规范。
水平定向钻探技术是一种通过在地下进行钻探和铺设管道的方法，可用于穿越各种地质条件下的障碍物，避免破坏地面或地下设施。
本文以介绍该技术规程为主线，包括管道布置、项目准备、钻探施工、管道铺设等关键步骤。
文章结构：本文共分为引言、正文、章节三、章节四和结论五个部分。
在引言部分中，我们将对本文进行概述，并介绍文章的结构安排。
正文部分将详细阐述水平定向钻管道穿越工程技术规程的内容和要求。
章节三和章节四则是对正文进行进一步拓展，并提供更多实际案例和示意图以帮助读者更好理解规程的实施方法。
最后，在结论部分将总结本文所阐述的内容，并提出对未来发展方向的建议。
目的：本文旨在系统性地介绍水平定向钻管道穿越工程技术规程，以便读者了解和掌握该技术的应用方法和要点。
同时，本文也旨在为从事相关工程项目的专业人员提供一个参考，帮助他们合理规划工程进度、保证施工质量，并提升工作效率。
通过阅读本文，读者将对水平定向钻管道穿越工程技术规程有所了解，并能够在实际操作中根据规程要求进行科学施工。
以上是关于文章“1. 引言”部分的详细内容，请仔细查看。
如果你还有其他问题或需要进一步辅助，请随时告诉我。
2. 正文：水平定向钻管道穿越工程技术规程是为了指导水平定向钻探施工中的管道穿越工作而制定的一项技术规范。
本章节将介绍水平定向钻探施工中涉及的主要内容，包括设计与计算、施工准备、钻进操作、穿越隧道、引管和封堵等。
2.1 设计与计算在进行水平定向钻探施工之前，需要进行合理的设计与计算，以确保施工过程能够符合要求并保证安全性。
设计和计算的主要内容包括但不限于以下几点：- 确定钻孔轨迹：根据实际情况确定钻孔起点和终点，并确定中间各个断面的位置。
- 土层分析：对穿越区域土层进行详细分析，了解地质条件及不同土层物性参数，并考虑地下水位影响。
市政管道工程非开挖水平定向钻进拉管施工技术摘要：在介绍水平定向钻进拉管施工方法的基础上，通过市政管道工程实例阐述了非开挖水平定向钻进拉管施工的前期准备、钻机就位、配置钻液、导向孔施工、扩孔施工、管道回拖施工、监测和控制等全过程施工技术，对3种质量通病提出了预防措施，可供施工技术人员在进行城市地下中小直径管道施工时参考。
关键词：市政管道工程；非开挖；水平定向；钻进拉管；施工技术1水平定向钻进拉管施工方法采用水平定向钻进拉管施工技术进行地下管道施工，不需挖掘工作井即可快速完成地下管线施工。
其施工方法如下：首先布设钻机，即按照地下管线设计图纸，将水平定向钻机布置在地下管线设计位置的始端并固定；其次导向孔施工，即将钻杆端部装上楔形钻头并从地面钻入，按照设计好的线路绕开障碍物，直接到达管线设计位置的终端；再次回拉扩孔，即在导向孔终端卸下楔形钻头、安装尺寸合适的扩孔器，在钻液辅助下完成扩孔施工；最后拉管施工，即在扩孔后孔洞终端将管道与钻杆连接起来，回拉钻杆到扩孔后孔洞的始端，从而完成管道安装施工。
2工程实例2.1工程简介某市政管道水环境综合治理工程第三标段是该工程的主要施工标段。
该标段管网施工范围涵盖18km2以上，包括大型雨污水分流管网工程施工，管网涉及多达25个社区。
该管网的施工区域为老旧城区，这里有大量商业区和住宅区。
该管网的施工项目中，老城区北环路至洋仔二路DN800补水管和新沙路DN400~DN600污水管过路施工，采用非开挖钻进拉管施工技术，总长度为4km[1]。
2.2工程特点该管道施工项目从商铺、居民区和道路上经过，还要穿过很多路口，施工影响范围比较广，给居民生活、周围环境和道路交通造成的影响非常明显。
3非开挖水平定向钻进拉管施工3.1前期准备采用探测、查阅资料和现场调查的方法，全面了解整个施工区域管线的分布情况，做到了如指掌。
邀请给水、电力和燃气等单位到施工现场做技术交底工作，将施工给相关管线造成的影响降到最小。

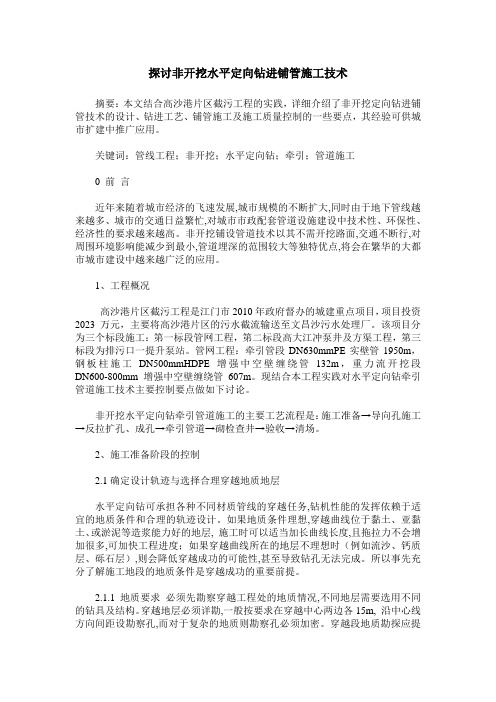

探讨非开挖水平定向钻进铺管施工技术摘要：本文结合高沙港片区截污工程的实践，详细介绍了非开挖定向钻进铺管技术的设计、钻进工艺、铺管施工及施工质量控制的一些要点，其经验可供城市扩建中推广应用。
关键词：管线工程；非开挖；水平定向钻；牵引；管道施工0 前言近年来随着城市经济的飞速发展,城市规模的不断扩大,同时由于地下管线越来越多、城市的交通日益繁忙,对城市市政配套管道设施建设中技术性、环保性、经济性的要求越来越高。
非开挖铺设管道技术以其不需开挖路面,交通不断行,对周围环境影响能减少到最小,管道埋深的范围较大等独特优点,将会在繁华的大都市城市建设中越来越广泛的应用。
1、工程概况高沙港片区截污工程是江门市2010年政府督办的城建重点项目，项目投资2023万元，主要将高沙港片区的污水截流输送至文昌沙污水处理厂。
该项目分为三个标段施工：第一标段管网工程，第二标段高大江冲泵井及方渠工程，第三标段为排污口一提升泵站。
管网工程：牵引管段DN630mmPE实壁管1950m，钢板柱施工DN500mmHDPE增强中空壁缠绕管132m，重力流开挖段DN600-800mm增强中空壁缠绕管607m。
现结合本工程实践对水平定向钻牵引管道施工技术主要控制要点做如下讨论。
非开挖水平定向钻牵引管道施工的主要工艺流程是：施工准备→导向孔施工→反拉扩孔、成孔→牵引管道→砌检查井→验收→清场。
2、施工准备阶段的控制2.1确定设计轨迹与选择合理穿越地质地层水平定向钻可承担各种不同材质管线的穿越任务,钻机性能的发挥依赖于适宜的地质条件和合理的轨迹设计。
如果地质条件理想,穿越曲线位于黏土、亚黏土、或淤泥等造浆能力好的地层, 施工时可以适当加长曲线长度,且拖拉力不会增加很多,可加快工程进度；如果穿越曲线所在的地层不理想时（例如流沙、钙质层、砾石层）,则会降低穿越成功的可能性,甚至导致钻孔无法完成。
所以事先充分了解施工地段的地质条件是穿越成功的重要前提。
水平定向钻管道敷设技术摘要：近年来我国使用非开挖水平定向钻进技术铺设各类管线取得了巨大的进展，在电讯、自来水、污水、燃气、电力和热力等管线铺设中都得到了广泛的应用。
关键词：水平定向钻；管线铺设；导向孔Abstract: in recent years, China used the excavation level directional drilling technology of all kinds of pipe laying have made great progress in telecommunications, tap water, sewage, gas, electricity and heat pipe laying, have been widely used.Keywords: directional drilling; Pipeline laid; Pilot hole1、前言随着现代文明意识和环保意识的逐渐加强，开挖路面进行各类地下管线施工导致的社会问题，交通问题和环境污染问题已越来越受人民的关注，城市限制开挖施工的法规也陆续出台，本文介绍的就是用来进行非开挖施工的水平定向钻穿越施工技术。
近几年来水平定向钻穿越技术在世界各国及各个行业得到了广泛的应用尤其在环保和市政管网改扩建项目及大型管道穿越江河工程项目上更显出了独特的优势。
2、概述水平定向钻进管道铺设技术是在不清除地面障碍物的情况下，管道从障碍物的底部地下穿越，与其它管线铺设方法相比它对环境影响小，障碍物下管线覆盖深度大，对管线保护的效果好。
由于不需要清除地上障碍物，并且施工现场恢复工程量较小，可以减少工程建设投资。
其工作过程是通过计算机控制导向和探测，先钻出一个与设计曲线相同的导向孔，然后再将导向孔扩大，把产品管线回拖到扩大了的导向孔中，完成管线穿越的施工过程。
3、技术特点1、定向钻穿越施工具有不会阻碍交通，不会破坏绿地，植被，不会影响商店，医院，学校和居民的正常生活和工作秩序，解决了传统开挖施工对居民生活的干扰，对交通，环境，周边建筑物基础的破坏和不良影响。
水平定向钻进管线铺设工程技术基本规定1、工程设计前应进行工程勘察，调查分析施工区域内有关各方面情况，充分掌握现场资料。
2、既有地下管线分布情况应查明。
3、定向钻铺管使用管材通常为钢管、PE管和PVC管等，其材质及性能应符合国家有关现行标准及相应规定。
4、施工中所配制的钻进泥浆应根据地层条件合理使用，并做好环保、安全防护，文明施工。
5、施工时和施工完成后，铺设管线的上覆土层及相邻建筑物不得沉陷、坍塌或隆起，相邻或相交管线及地下构筑物不受损坏。
6、定向钻铺管设计、施工、监理等单位必须具有专业资质。
7、定向钻铺管施工操作人员必须经培训考核合格后，方能上岗操作施工，同时应遵守相应的安全操作技术规程。
8、定向钻铺管工程质量应符合各类地下管线的质量标准。
工程勘察一般规定1、定向钻铺管施工前应进行工程勘察。
工程勘察应符合《岩土工程勘察规范》GB50021、《岩土工程勘察规范》DBJ13-84和《城市地下管线探测技术规程》CJJ61的规定。
2、工程勘察时，应由建设单位（甲方或业主）提供以下相关资料：（1）管线工程平面图（1：200～1：1000）；（2）既有管线地下管网图；（3）工程技术要求。
3、工程勘察应包括工程地质、水文地质、地形、地貌、地面建（构）筑物及既有地下管线探测、管线铺设路由勘察等。
工程地质勘察1、现场踏勘应查明地形、地貌、地面建（构）筑物对工程施工的不利条件，应查清水域覆盖面积和深度，应查实有无影响施工的干扰源。
2、定向钻铺管施工应通过工程勘察取得所要穿越地层的详细资料。
3、工程勘察报告中，水文地质内容应包括：地下水类型、含水层性质、测定初见水位和稳定水位。
当场地存在多层对工程有影响的地下水时，应分层测量地下水位，并查明主要含水层的分布规律，地下水补给和排泄条件，提供设计、施工所需的其他水文地质参数。
4、需要进行岩土试验的项目应根据定向钻施工和所铺设的生产管线的要求来确定，试验项目应按《岩土工程勘察规范》GB50021、《岩土工程勘察规范》DBJ13-84的规定执行。
1.施工流程一、准备工作：——过去施工情况的调查——设计计算——进一步确认设计、图纸及计算——施工地层情况调查——施工测量——办理施工许可证二、工程实施：——测量入土点、出土点、钻孔轨迹轴线和切点——钻机场地准备——进场道路准备——管子场地准备——设备和人员调动——管子卸车——管子焊接——压力试验——减阻试验（如果需要）——连接拉管头——焊缝测试——处理钻杆的过度弯曲——实施钻进三、钻进：——调动钻机和人员——安放钻机——准备钻进液混合设备——钻导向孔——通过钻杆清洗钻孔——分级扩孔（根据需要）——拉管——去掉拉管头——实施焊缝测试——实施减阻——施工配合——清理施工现场——撤走钻机和人员或迁移到下一个工地2、主要施工过程及方案2.1 设计计算2.1.1轨迹测量：一旦选择确定了施工位置，就应该对钻孔轨迹作测量并准备详细的图纸。
钻孔轨迹和基准线的最后精度取决于测量资料的精度．2.1.2轨迹设计参数：覆盖深度完成岩土勘察，确定了穿越的轨迹，就可确定穿越的覆盖深度，需要考虑的因素包括钻孔施工对地面道路、建筑物或河流的影响，以及对该位置已有的管线的影响。
推荐穿越的最小覆盖深度大于钻孔最终扩孔直径的6倍以上；在穿越河床时，应在河床断面最低处之下5m米以上。
入、出土角和曲率半径 8-20°的入、出土角适用于大多数的穿越工程。
对地面始钻式，入土角和出土角应分别在6°至20°之间（取决于欲铺设管的直径等）。
对坑内始钻式，入土角和出土角一般应采用0°或近似水平。
进行大曲率的弯曲以前最好钻进一段直线段。
曲率半径的确定由欲铺设管的弯曲特性确定，管径越大曲率半径越大。
铺设钢管的最小允许弯曲半径可用下列公式计算。
但是，为了利于铺管，最小弯曲半径应尽可能大。
R min=206·D·S / K2 (m)R min—最小弯曲半径 (m)206—常数 (Nm/mm2)D——管子的外径 (mm)S—安全系数，S=1～2K2—管子的屈服极限 (N/ mm2)辅助参数入土点或出土点与欲穿越的第一个障碍物之间的距离（例如道路、沟渠等）应至少大于3根钻杆的长度。
水平定向钻进管线铺设工程技术规程Standard specification for installing pipeline by horizontal directional drilling(初稿）中原石油勘探局工程建设总公司管道穿越工程处 发布前 言水平定向钻进管线铺设工程技术（简称“定向钻铺管”）是当今非开挖铺设各类地下管线行业中的施工方法之一。
本规程由中原石油勘探局工程建设总公司管道穿越工程处编制而成。
在编制过程中，进行了广泛的调查研究，充分征求意见，吸收借鉴国内外工程实践经验，特别是总结了我处近年来的水平定向钻进管线铺设工程经验与科研成果，最后经审查定稿。
本规程分7章5个附录。
主要内容包括：总则、术语、基本规定、工程勘察、设计、施工和工程质量验收。
为提高本规程质量，请在执行过程中，注意收集资料，积累经验，随时将有关意见和建议函告中原石油勘探局工程建设总公司（地址：河南省濮阳市大庆路122号，邮编：457001），以供今后修订时参考。
编制单位：中原石油勘探局工程建设总公司主要起草人：喻房川 李 刚 李肇军 吴正义张 戈 李 林 樊红艳 耿延庆主审人员： 何 勇 曹应华审定人员：目 录1 总则2 术语3 基本规定4 工程勘察4.1 一般规定4.2 工程地质勘察4.3 既有地下管线探测4.4 定向钻穿越路由勘察5 工程设计5.1 一般规定5.2 管材5.3 导向孔轨迹设计5.4 工作坑5.5 回拉力计算及定向钻机选择6 工程施工6.1 一般规定6.2 定向钻铺管钻机6.3 定向钻铺管施工6.4 安全施工7 工程质量验收7.1 一般规定7.2 试验与检测7.3 工程竣工验收附录A 岩土的工程分类）附录B 常见土层物理力学性质指标附录C 常见岩石物理力学性质指标附录D 探测地下管线的物探方法选择表附录E 导向钻进原始记录本规程用词说明条文说明1 总 则1.0.1 为加强定向钻铺管设计、施工及质量验收的统一工程标准，做到安全适用、技术先进、经济合理、质量可靠，特制定本规程。
