太阳能光伏发电系统支架知识(DOC)

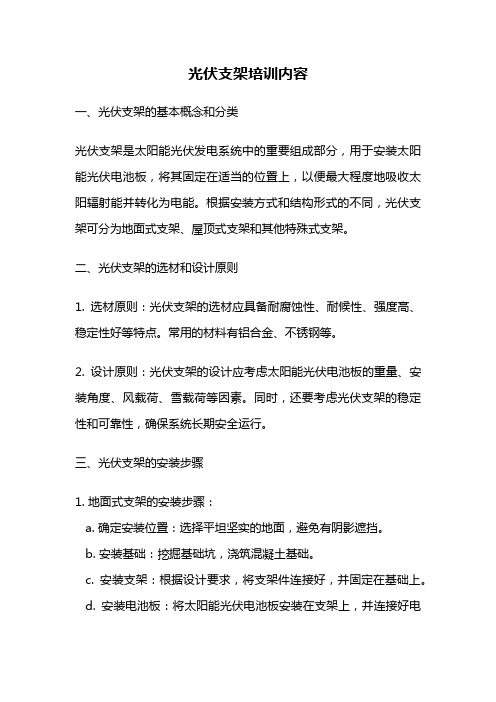

光伏支架培训内容一、光伏支架的基本概念和分类光伏支架是太阳能光伏发电系统中的重要组成部分，用于安装太阳能光伏电池板，将其固定在适当的位置上，以便最大程度地吸收太阳辐射能并转化为电能。

根据安装方式和结构形式的不同，光伏支架可分为地面式支架、屋顶式支架和其他特殊式支架。

二、光伏支架的选材和设计原则1. 选材原则：光伏支架的选材应具备耐腐蚀性、耐候性、强度高、稳定性好等特点。

常用的材料有铝合金、不锈钢等。

2. 设计原则：光伏支架的设计应考虑太阳能光伏电池板的重量、安装角度、风载荷、雪载荷等因素。

同时，还要考虑光伏支架的稳定性和可靠性，确保系统长期安全运行。

三、光伏支架的安装步骤1. 地面式支架的安装步骤：a. 确定安装位置：选择平坦坚实的地面，避免有阴影遮挡。

b. 安装基础：挖掘基础坑，浇筑混凝土基础。

c. 安装支架：根据设计要求，将支架件连接好，并固定在基础上。

d. 安装电池板：将太阳能光伏电池板安装在支架上，并连接好电缆。

e. 调整角度：根据所在地的纬度和季节要求，调整支架的倾斜角度，以保证光伏电池板能够获得最大辐射能。

2. 屋顶式支架的安装步骤：a. 检查屋顶承重能力：确保屋顶能够承受光伏支架和电池板的重量。

b. 安装支架：将支架件固定在屋顶上，并确保其牢固稳定。

c. 安装电池板：将太阳能光伏电池板安装在支架上，并连接好电缆。

d. 接地保护：将光伏支架和电池板与地面的接地系统连接，确保安全运行。

四、光伏支架的维护和管理1. 定期巡检：每季度对光伏支架进行巡检，检查支架连接件和固定螺栓是否松动，若有问题及时处理。

2. 清洁保养：定期清洗光伏电池板表面的灰尘和污垢，保持其高效发电。

3. 风险评估：定期评估光伏支架的使用寿命和安全性能，及时更换老化或损坏的部件。

五、光伏支架的市场前景和发展趋势随着可再生能源的快速发展，光伏发电逐渐成为主流能源之一。

光伏支架作为光伏发电系统的重要组成部分，其市场需求也在不断增加。

光伏支架的主要形式光伏支架是太阳能光伏发电系统中的重要组成部分，用于支撑太阳能电池板，并将其安装在合适的角度和位置以获得最大的太阳能辐射。

它能够提供稳定的支撑和保护，确保太阳能电池板在各种环境条件下的稳定运行。

光伏支架的形式有多种，下面将介绍一些主要的形式。

1.地面支架地面支架是光伏支架的一种常见形式，适用于太阳能电池板的大规模安装。

地面支架通常由钢材制成，结构坚固稳定，能够承受太阳能电池板的重量和外部环境的影响。

地面支架可以采用不同的角度和倾斜度安装，以优化太阳能电池板的接受太阳辐射能力。

2.屋顶支架屋顶支架是一种安装在屋顶上的光伏支架形式，适用于住宅和商业建筑。

屋顶支架通常由铝合金或不锈钢制成，具有轻量化和防腐蚀的特点。

它可以直接安装在屋顶结构上，不会对建筑物造成损害。

屋顶支架可以采用不同的形式，如斜坡支架、平面支架和斜坡墙面支架等，以适应不同类型的屋顶。

3.墙面支架墙面支架是一种安装在建筑物墙面上的光伏支架形式，适用于某些特定的建筑结构。

墙面支架通常由不锈钢制成，结构简单并且稳定。

它可以将太阳能电池板安装在墙面上，不占用其他空间，对建筑物的影响较小。

墙面支架可以根据墙面的倾斜度调整安装角度，以获得适当的太阳能辐射。

4.悬挂支架悬挂支架是一种将太阳能电池板悬挂在结构上的光伏支架形式，适用于某些特殊情况下的安装。

悬挂支架通常由钢材制成，结构坚固，并且能够承受太阳能电池板的重量。

它可以将太阳能电池板悬挂在建筑物的窗户、阳台或墙面上，以获得最大的太阳能辐射。

悬挂支架的安装位置和角度可以根据需求进行调整。

5.跟踪支架跟踪支架是一种可以追踪太阳位置的光伏支架形式，以最大程度地利用太阳能辐射。

跟踪支架通常由机械系统和控制系统组成，可以根据太阳的位置自动调整太阳能电池板的角度和位置。

跟踪支架可以分为单轴跟踪支架和双轴跟踪支架两种形式，分别能够实现单轴或双轴的运动。

跟踪支架能够使太阳能电池板始终保持垂直于太阳，从而实现更高的能源产出。

太阳能光伏发电系统的组件与结构介绍太阳能光伏发电系统是一种利用太阳能资源转化为电能的技术。

它由多个组件和特定的结构组成。

本文将对太阳能光伏发电系统的组件与结构进行详细介绍。

一、光伏组件光伏组件是太阳能光伏发电系统的核心部分，主要由太阳能电池、封装材料和支架组成。

1. 太阳能电池太阳能电池是将太阳能辐射转化为电能的关键元件。

常用的太阳能电池有单晶硅、多晶硅和薄膜太阳能电池。

其中，单晶硅太阳能电池具有高转换效率和较长的使用寿命，但成本较高；多晶硅太阳能电池成本相对较低，效率稍低；薄膜太阳能电池柔韧度高，适用于曲面和光伏建筑一体化。

2. 封装材料封装材料用于保护太阳能电池，并提供良好的防水性能和耐候性。

常用的封装材料有聚合物胶料、玻璃和背板。

3. 支架支架是用于固定太阳能电池板的结构，确保光伏组件能够良好地朝向太阳，并具有一定的倾斜角度，以最大程度地接收太阳辐射。

支架的材料一般采用铝合金或不锈钢，以确保良好的耐候性和耐腐蚀性。

二、光伏结构太阳能光伏发电系统的结构设计要考虑安装空间、光照条件和发电效率等因素。

1. 并网式结构并网式结构是指将太阳能光伏系统直接连接到电网供电，通过逆变器将直流电转化为交流电并注入电网。

这种结构具有简单可靠、无需电池储能等优点，适用于居民和商业用户。

2. 离网式结构离网式结构是指将太阳能光伏系统独立运行，不与电网连接，并通过储能设备（如电池组）储存电能以满足用户的用电需求。

这种结构适用于偏远地区或无电区域，具有自给自足的特点。

3. 混合式结构混合式结构是指综合利用并网式和离网式结构，既能接入电网供电，又能独立运行并储存电能。

这种结构可在接入电网的同时，应对电网故障或停电情况，提高系统的可靠性。

三、系统配套设备太阳能光伏发电系统还包括一些配套设备，以确保系统的正常运行和发电效率。

1. 逆变器逆变器用于将太阳能电池板输出的直流电转换为交流电，以供电网或用户使用。

逆变器的选择应根据光伏系统的容量和负载需求进行合理匹配。

安装光伏支架注意事项光伏支架是太阳能光伏发电系统中的重要组成部分，它不仅需要具备稳定可靠的性能，还要考虑到安装的便捷性和效率。

为了确保光伏支架的安装质量和效果，以下是一些安装光伏支架的注意事项。

1. 确定安装位置在安装光伏支架之前，首先要确定好安装的位置。

一般来说，最好选择坚固平整的地基或屋顶作为安装位置。

避免选择有障碍物或阻挡阳光的地方，以确保光伏板能够充分接受太阳辐射。

2. 确保基础稳固光伏支架的稳固性对于发电系统的安全和效率至关重要。

在安装过程中，要确保基础的稳固性。

可以选择混凝土基础或地脚螺栓等方式来固定支架，以确保其在风雨天气中能够稳定地承受载荷。

3. 注意安装角度光伏板的安装角度对于光伏发电效率有着重要的影响。

一般来说，安装角度应根据所在地的纬度和季节来确定。

为了最大限度地利用太阳辐射能量，可以选择与所在地纬度相等的角度进行安装。

4. 保证光伏板之间的间距在安装多块光伏板时，需要保证光伏板之间有足够的间距，以避免阴影对光伏发电效率的影响。

一般来说，光伏板之间的间距应根据光伏板的尺寸和安装角度来确定，以确保光伏板能够充分接受阳光辐射。

5. 使用合适的安装工具和材料在安装光伏支架过程中，需要使用合适的安装工具和材料。

例如，使用扳手、电钻等工具来固定支架和光伏板，使用耐候性好的材料来保护光伏板不受恶劣天气的影响。

同时，要确保所使用的工具和材料符合相关的安全标准和要求。

6. 注意安全防护在安装光伏支架时，安全防护是至关重要的。

安装人员应该佩戴适当的安全装备，如安全帽、安全带等，并且要遵循相关的安全操作规程。

在安装过程中，要注意防止高空坠落、电击等安全风险，确保安全施工。

7. 进行验收测试在光伏支架安装完成后，需要进行验收测试以确保安装质量和效果。

可以通过检查支架的固定情况、光伏板的安装角度和间距等来进行验收测试。

同时，还可以使用光照强度测试仪等设备来测试光伏板的发电效率，以确保安装的质量和性能达到预期要求。

光伏支架安装标准一、概述光伏支架是太阳能光伏发电系统中重要的组成部分，主要作用是支撑和固定光伏组件。

光伏支架需要在特定环境下长期使用，具备较强的抗风压、抗雪压、抗震、抗腐蚀等机械性能，确保在风沙、雨、雪、地震等各种恶劣环境下正常运转，并且使用寿命一般要求达到25年以上。

因此，光伏支架的安装标准对于光伏电站的稳定运行和长期效益具有重要意义。

二、光伏支架的类型和特点光伏支架按照能否跟踪太阳转动区分为固定支架和跟踪支架。

1. 固定支架：固定在地面或建筑物上，不能跟踪太阳转动，但结构简单，安装维护方便，成本较低。

2. 跟踪支架：能够根据太阳位置自动调整角度，提高光伏组件的发电效率，但结构复杂，安装维护难度较大，成本较高。

三、光伏支架的安装步骤和标准1. 安装前的准备工作：进行地质勘查，确认地质条件是否符合要求；进行气象观测，收集当地的风、雪、雨、震等自然灾害数据；根据项目要求选择合适的支架类型和材质。

2. 基础工程：根据支架类型和材质，设计并建造基础工程，包括混凝土基础、钢架基础等。

3. 支架安装：将光伏组件安装在支架上，确保组件固定牢固，角度调整合适；将支架与基础连接牢固，确保支架稳定。

4. 电气连接：将光伏组件的电缆连接到逆变器等电气设备上，确保连接牢固、可靠。

5. 调试与验收：对光伏电站进行调试，确保设备正常运行；进行验收，确保符合设计要求和使用安全。

四、光伏支架安装注意事项1. 支架材料应符合设计要求，表面光滑、无变形、无裂纹、无锈蚀等缺陷。

2. 支架的安装应符合设计要求，角度调整合适，固定牢固，无松动、无晃动等现象。

3. 电气连接应符合设计要求，电缆连接牢固、可靠，无松动、无短路等现象。

4. 安装过程中应注意保护人身安全和设备安全。

5. 安装完成后应进行调试和验收，确保设备正常运行和符合设计要求。

光伏支架的作用是什么原理光伏支架是太阳能光伏发电系统的重要组成部分，它主要的作用是支撑和固定光伏组件，使其能够稳固地安装在地面、屋顶或其他支架上，以便于接收太阳辐射并转化为电能。

光伏支架的设计和安装对太阳能光伏系统的发电效率和安全性有着直接的影响，因此其选用和安装必须符合规范，并且需要经过专业的设计和施工。

光伏支架的主要原理是将光伏组件固定在适当的角度和位置上，以最大程度地接收太阳辐射并转化为电能。

光伏组件的安装角度一般根据所在地的纬度和季节来确定，以确保光伏组件在不同时间能够面向太阳并接收最大的光照能量。

光伏支架的设计要考虑到安装角度的可调节性，以便随着季节和太阳高度的变化而进行调整，从而提高光伏系统的发电效率。

此外，光伏支架还需要考虑结构的稳固性和耐久性，以确保在各种气候条件下都能够安全地支撑光伏组件，并且能够承受风雨、雪压等自然因素的影响。

支架结构的选材和加工工艺也需要严格控制，以确保其具有足够的强度和耐腐蚀性能。

特别是在海岸地区或者高温多雨地区，光伏支架的防腐蚀能力尤为重要，否则会影响光伏系统的稳定性和寿命。

除了支撑和固定光伏组件外，光伏支架还起到散热和保护的作用。

在阳光直射下，光伏组件会发热，因此需要通过支架帮助散热，以免过热影响发电效率和组件寿命。

同时，光伏支架还可以起到防护作用，保护光伏组件免受外界的风沙、雨雪、动物等因素的影响，从而延长光伏组件的使用寿命。

光伏支架的选用对光伏系统的性能和寿命有着直接的影响。

合理的支架设计和选材可以提高光伏系统的发电效率、稳定性和安全性，从而降低系统的运营成本并延长系统的使用寿命。

因此，在光伏系统的设计和安装过程中，需要重点关注光伏支架的选择和安装，确保其符合规范要求并能够满足系统的实际需求。

总之，光伏支架是太阳能光伏系统的重要组成部分，其作用包括支撑和固定光伏组件、调整安装角度、散热和保护光伏组件等。

合理的支架设计和选用对光伏系统的性能和寿命有着直接的影响，因此在光伏系统的设计和安装过程中需要特别关注支架的选择和安装，以确保系统能够稳定、高效地运行。

光伏支架计算引言光伏（Photovoltaic，即太阳能电池）是一种将太阳光直接转化为电能的技术。

在光伏发电系统中，光伏支架扮演着重要的角色，它可以将光伏板固定在地面或屋顶上，保持其稳定位置和适当的角度，以最大限度地捕捉太阳能。

在设计和安装光伏支架时，需要进行一系列计算，以确保光伏系统的安全和性能。

本文将介绍光伏支架计算的一些基本知识和方法，包括荷载计算、角度选取和安装要求等。

荷载计算在光伏支架的设计中，荷载计算是至关重要的一步。

荷载是指光伏支架所承受的各种力的大小，包括重力荷载、风荷载、雪荷载等。

重力荷载重力荷载是由光伏板本身的重量和其他附加设备的重量所引起的。

一般来说，光伏板的重量可以通过制造商提供的技术参数得到，而附加设备的重量需要根据具体的设计来确定。

风荷载风荷载是指风对光伏支架的作用力。

根据当地的气象数据，可以计算出风的设计风速，并根据风荷载标准计算出光伏支架受到的最大风力。

雪荷载雪荷载是指积雪对光伏支架的作用力。

根据当地的气候条件和积雪特点，可以计算出光伏支架的最大雪荷载。

角度选取光伏支架的角度对太阳能的捕捉效率有着重要的影响。

一般来说，光伏支架的角度应根据当地的纬度和季节变化来选取。

固定角度固定角度指光伏支架在安装过程中固定在一个固定的角度上，不可调节。

固定角度可以通过计算确定，以保证在一年中不同季节的太阳高度角下能够最大限度地捕捉到太阳能。

可调角度可调角度的光伏支架可以根据季节变化和光照条件进行调整。

一般来说，可调角度的光伏支架的效率会更高，但成本也更高。

安装要求光伏支架的安装要求对于系统的稳定性和安全性至关重要。

地基如果光伏支架安装在地面上，需要建立一个坚固的地基，以确保光伏支架的稳定性。

地基的选择应根据当地的土壤条件和地理条件来确定。

屋顶如果光伏支架安装在屋顶上，需要确保屋顶的承重能力足够，并且需要进行适当的防水处理，以防止雨水渗漏。

连接件光伏支架的连接件应选择高质量的材料，并严格按照安装规范进行安装和连接，以确保支架的整体稳固性。

光伏支架的种类光伏支架是太阳能光伏发电系统中的重要组成部分，用于支撑和固定光伏组件，使其能够稳定地面向太阳并吸收阳光进行发电。

根据不同的安装环境和需求，光伏支架可以分为多种不同的类型。

本文将介绍几种常见的光伏支架。

一、固定支架固定支架是光伏发电系统中最常见的一种支架类型。

它通常由金属材料制成，具有较强的稳定性和耐久性。

固定支架的安装角度一般为固定不变，根据当地的纬度和气候条件确定。

固定支架适用于地面光伏发电系统和大型屋顶光伏系统。

二、单轴跟踪支架单轴跟踪支架是一种可以使光伏组件在一条轴上进行水平旋转的支架。

它可以根据太阳的位置自动调整光伏组件的角度，使其始终面向太阳，最大限度地吸收太阳能。

单轴跟踪支架通常采用电动或液压驱动系统，具有较高的发电效率，但相应地成本也较高。

单轴跟踪支架适用于大型光伏发电站和集中式太阳能发电系统。

三、双轴跟踪支架双轴跟踪支架是一种可以使光伏组件在水平和垂直两个方向上进行旋转的支架。

它可以根据太阳的位置自动调整光伏组件的角度和朝向，以获取更多的太阳能。

双轴跟踪支架通常采用电动或液压驱动系统，具有较高的发电效率，但也是成本较高的选择。

双轴跟踪支架适用于高纬度地区和对发电效率要求较高的场所。

四、屋顶支架屋顶支架是一种安装在建筑屋顶上的支架，用于固定光伏组件。

根据不同的屋顶类型和结构，屋顶支架可以分为斜面屋顶支架和平面屋顶支架。

斜面屋顶支架通常使用铝合金或不锈钢材料制成，具有较轻、耐久的特点，适用于斜面屋顶的安装。

平面屋顶支架通常使用钢材料制成，具有较高的稳定性和承载能力，适用于平面屋顶的安装。

五、地面支架地面支架是一种安装在地面上的支架，用于固定光伏组件。

地面支架通常采用钢材料制成，具有较高的稳定性和承载能力，适用于大型光伏发电站和分布式光伏系统的安装。

地面支架可以根据需要进行固定安装或可调角度安装，以适应不同的地形和发电需求。

光伏支架的种类包括固定支架、单轴跟踪支架、双轴跟踪支架、屋顶支架和地面支架等。

太阳能光伏支架系统百科知识太阳能光伏支架，是太阳能光伏发电系统中为了摆放、安装、固定太阳能面板设计的特别的支架。

一般材质有铝合金、碳钢及不锈钢。

太阳能支撑系统相关产品材质为碳钢和不锈钢，碳钢表面做热镀锌处理，户外使用30年不生锈。

太阳能光伏支架系统的特点是无焊接、无钻孔、100%可调、100%可重复利用。

主要简介世界性能源危机，促进了新能源产业的迅猛进展，而太阳能是各种可生能源中最重要的基本能源；因此做为将太阳辐射能转换成电能的太阳能发电技术，即光伏产业更是进展飞速；旧的概念中，光伏产业主要包括太阳能组件生产链，控件器和逆变器等电气掌握组件生产链。

太阳能支撑系统在太阳能板支撑中的应用优点远不止于简洁的生产及安装。

太阳能板还可以依据太阳光线及季节敏捷移动。

就像刚安装时一样，每个太阳能板的斜面都可以通过移动紧固件，调整斜面以适应光线的不同角度，通过再次紧固使太阳能板精确固定在指定的位置。

主要参数安装地点：建筑物屋面或幕墙和地面安装朝向：宜为南向（追踪系统例外）安装角度：等于或接近安装当地纬度荷载要求：风荷载，雪荷载，地震要求排列方式及间距：结合当地日照状况质量要求：10年不锈蚀，20年钢性不降低，25年仍具有肯定的结构稳定性。

设计太阳能光伏支架设计方案面临的挑战，任何类型的太阳能光伏支架设计方案的组件装配部件，最重要的特征之一是耐候性。

结构必需坚固牢靠，能承受如大气侵蚀，风荷载和其它外部效应。

平安牢靠的安装，以最小的安装成本达到最大的使用效果，几乎免维护，牢靠的修理，这些都是做选择方案时所需要考虑的重要因素。

解决方案中应用了高耐磨材料以反抗风力雪荷载和其它腐蚀作用。

综合利用了铝合金阳极氧化，超厚热镀锌，不锈钢，抗UV老化等技术工艺来保证太阳能支架和太阳能跟踪的使用寿命。

太阳能支架的最大抗风力量216公里/小时，太阳能跟踪支架最大抗风150公里/小时（大于13级台风）。

以太阳能单轴跟踪支架和太阳能双轴跟踪支架为代表的新型太阳能组件支架系统，与传统的固定支架相比较（太阳能电池板的数目相同），能极大的提高太阳能组件的发电量，采纳太阳能单轴跟踪支架组件的发电量可以提高25%，而太阳能双轴支架甚至可以提高40%～60%。

太阳能光伏支架安装要领太阳能光伏技术是一种利用太阳能转化为电能的可再生能源技术。

光伏支架作为太阳能光伏系统的重要组成部分，起着支撑和定位太阳能电池板的作用。

本文将介绍太阳能光伏支架的安装要领，帮助读者了解如何正确安装光伏支架。

一、准备工作在安装太阳能光伏支架之前，首先需要进行准备工作。

以下是准备工作的具体要求：1.选择合适的安装位置：光伏支架应安装在平坦、坚固、无遮挡阳光的地面或屋顶上。

避免光伏板因树木、建筑物或其他障碍物造成阴影，影响光伏发电效果。

2.评估安装面积：根据太阳能光伏系统的需求和电池板的数量，评估所需安装面积。

确保足够的面积容纳电池板，并根据安装位置选择合适的支架规格和数量。

3.获取必要的工具和材料：安装太阳能光伏支架需要使用一些工具和材料，如扳手、螺丝刀、角钢、螺栓等。

确保准备齐全，并检查材料的质量和数量。

二、安装步骤1.支架基础安装：根据预先评估的安装位置，在地面或屋顶上进行支架基础的安装。

首先清理安装面积，确保表面平整干净。

然后按照设计要求，使用角钢或其他适当的材料，固定支架基础。

确保基础牢固、坚实。

2.支架组装：将预先准备好的支架零部件进行组装。

根据室外环境和太阳能电池板的尺寸进行调整，确保支架的稳定和牢固。

使用螺丝刀和扳手紧固支架零部件，确保每个连接点均匀受力。

3.支架定位调整：在支架组装完成后，根据太阳能电池板的位置和角度要求，对支架进行定位调整。

确保电池板能够正常接收阳光，以获得最佳的光伏发电效果。

调整支架的角度和方向，以使电池板与太阳光垂直接触。

4.支架固定：在完成支架的定位调整后，使用螺栓和螺丝将支架与基础进行固定。

确保螺栓足够牢固，能够抵抗外部环境的影响，如风力和震动等。

5.绝缘处理：为了确保安全使用太阳能光伏系统，需要对电池板的支架进行绝缘处理。

使用专门的绝缘胶带、绝缘垫等材料，将支架与电池板隔离，防止因电池板接地而引起的安全隐患。

6.最后检查：在完成安装后，对太阳能光伏支架进行最后的检查。
