永磁耦合器找正方法-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括对永磁耦合器的基本定义和工作原理进行介绍。

可以起到引入读者对该主题的认识和了解的作用。

示例：永磁耦合器是一种常用的磁耦合器，其基本原理是通过永磁体在两个磁力的作用下实现动力传递。

与传统的机械耦合方式相比，永磁耦合器具有无接触传递、无摩擦、无磨损的特点。

它通过利用永磁体之间的磁力相互吸引或排斥的作用，实现了高效的动力传递。

在许多工业领域中，永磁耦合器被广泛应用于带有恶劣工作环境、高转矩传递、高效率要求的场景中。

永磁耦合器的设计和应用具有重要的工程意义。

如何准确找正永磁耦合器的工作状态是其中关键的问题之一。

即使在生产制造过程中，由于工艺、装配等因素，永磁耦合器的磁极位置可能会产生偏差，导致性能下降或无法正常工作。

因此，本文以探讨永磁耦合器找正方法为主题，旨在帮助读者了解永磁耦合器的设计原理，掌握正确的找正方法，以提高永磁耦合器的工作效率和可靠性。

1.2文章结构1.2 文章结构本文将按照以下结构来探讨永磁耦合器找正方法的问题。

首先，在引言部分将概述永磁耦合器的基本原理和作用，并介绍本文的目的。

通过对问题的整体把握，读者将能够更好地理解后续的正文内容。

接着，正文部分将包括三个要点。

其中，第一个要点将重点讨论永磁耦合器找正方法的理论基础和背景知识。

我们将介绍相关的模型和算法，以及它们在实际应用中的限制和局限性。

通过对这些内容的深入分析，读者将能够更好地理解永磁耦合器找正方法的原理和优缺点。

在第二个要点中，我们将详细介绍目前常用的永磁耦合器找正方法。

我们将探讨各种方法的原理、步骤和适用范围，并对它们的优劣进行比较和评估。

通过对这些方法的分析和比较，读者将能够更好地选择适合自己应用场景的找正方法，并了解如何正确使用它们。

最后，在第三个要点中，我们将总结前文所述，并对永磁耦合器找正方法的未来发展进行展望。

我们将探讨可能的改进和创新方向，以及可能面临的挑战和难题。

磁力耦合器规格型号及分类磁力涡流传动装置主要由铜转子、磁力转子和控制器三个部分组成。

一般，铜转子与电机轴连接，磁力转子与工作机的轴连接，铜转子和磁力转子之间有空气间隙（称为气隙），没有传递扭矩的机械连接。

这样，电机和工作机之间形成了软（磁）连接，通过调节气隙来实现工作机轴扭矩、转速的变化。

因气隙调节方式的不同，磁力涡流传动装置分为标准型、延迟型、限矩型、调速型等不同类型。

1、基本型磁力耦合器WF-CS基本型磁力耦合器高效传动，缓冲启动，解决难以队中的设备，基础易沉降或活动基础等设备的振动消除。

适用范围：适用于难以对心的设备;适用于堵转机会较低的设备，例如离心式风机、水泵。

产品特点：降低振动：主动转子与从动转子没有刚性连接，振动小；可靠性高，维护简单：纯机械结构，故障率低，日常维护简单；占地面的小：结构紧凑，体积小，安装在设备现场，占地空间小；对电网质量要求低：对电网的稳定性，三相不平衡没有要求；无谐波问题：靠磁力场驱动负载，与电网没有关系，不会谐波产生；环境适应性强：适应潮湿、高粉尘、环境温度、防爆等恶劣环境；使用寿命长：设计寿命30年，可连续使用10年无需维护；保护设备，提高设备的可靠性：可有效的保护电机和负载，降低故障率。

2、基本型磁力耦合器WF-CV高效节能型磁力耦合器可手动调节气隙，实现对泵和风机定速调速，高效节能。

适用范围：适用于堵转机会较低的设备，例如离心式风机、水泵能够改变气隙，实现不同输出转速，达到高效节能产品特点：定速调速，高效节能：气隙/转速可调整，节能率可达到5～40%；降低振动：主动转子与从动转子没有刚性连接，振动小；可靠性高，维护简单：纯机械结构，故障率低，日常维护简单；占地面的小：结构紧凑，体积小，安装在设备现场，占地空间小；对电网质量要求低：对电网的稳定性，三相不平衡没有要求；无谐波问题：靠磁力场驱动负载，与电网没有关系，不会谐波产生；环境适应性强：适应潮湿、高粉尘、环境温度、防爆等恶劣环境；使用寿命长：设计寿命30年，可连续使用10年无需维护；保护设备，提高设备的可靠性：可有效的保护电机和负载，降低故障率。

一、概述随着科技的不断发展，永磁耦合器作为一种新型的传动装置，其在机械传动领域具有重要的应用前景。

而其制作方法的改进和优化，对于其性能的提升具有重要的意义。

二、旧有永磁耦合器的制作方法传统的永磁耦合器是通过将内部的永磁体和外部的驱动装置分别安装在两个独立的轴上，通过磁力传递实现动力的传递。

然而，由于传统制作方法的限制，使得永磁耦合器在传动效率、稳定性和承受扭矩等方面存在一定的局限性。

三、新型永磁耦合器的制作方法针对旧有永磁耦合器存在的问题，新型永磁耦合器的制作方法采用了一种全新的设计理念和制造工艺。

通过优化内部的永磁体结构，提高磁场的均匀性和稳定性，从而实现更高效的磁力传递和更稳定的传动性能。

利用先进的材料和加工工艺，提高永磁耦合器的耐磨性和承受扭矩，并且减小了整体结构的尺寸和重量，从而提高了其使用的灵活性和便捷性。

采用先进的装配技术，确保了永磁耦合器在使用过程中的可靠性和稳定性。

四、新型永磁耦合器的制作工艺1. 内部永磁体优化通过仿真分析和实验研究，优化设计了永磁体的形状和结构，使得磁场更加均匀和稳定。

采用了高性能的永磁材料，提高了磁场的强度和稳定性。

2. 先进材料和加工工艺选用了先进的耐磨材料和精密的加工工艺，提高了永磁耦合器的耐磨性和扭矩承受能力，并且有效减小了整体结构的尺寸和重量。

3. 先进装配技术采用了先进的装配技术，确保了永磁耦合器在装配过程中的精度和稳定性，从而提高了其在使用过程中的可靠性和性能。

五、新型永磁耦合器的制作方法的优势1. 高效传动优化的内部结构和磁场设计，实现了更高效的磁力传递和传动效率。

2. 稳定性先进的材料和加工工艺，确保了永磁耦合器在高扭矩和高速运转时的稳定性。

3. 灵活便捷减小了整体结构的尺寸和重量，提高了其使用的灵活性和便捷性。

4. 可靠性采用先进的装配技术，确保了永磁耦合器在使用过程中的可靠性和稳定性。

六、总结新型永磁耦合器的制作方法通过优化设计理念和制造工艺，克服了传统永磁耦合器存在的一些问题，提高了其传动性能、稳定性和可靠性，具有很大的实用价值和市场前景。

合肥永磁磁力耦合器，应用注意事项合肥永磁磁力耦合器，应用注意事项。

磁力耦合器也称磁力联轴器，主要由连接在电动机轴端的导磁体和连接在负载端的永磁体两部分组成。

磁力耦合器在实际应用中注意事项1）磁力耦合器支持电动机任何方向转动。

无论是新建企业首次调试设备，还是使用中对液力耦合器等联轴器的改造，为避免损坏设备，试机时首先要点动电动机，确认其转向无误后，方可进行设备试运行。

正常情况下，低压电动机在冷态情况下允许启动2次，每次间隔时间不得小于5 min，热态情况下允许启动1次；高压电动机在热状态下允许启动1次，时间间隔不得少于240 min，在冷态情况下允许启动2次，每次间隔时间不得少于60 min。

2）使用磁力耦合器，要适当考虑其环境温度不能过高，这是因为磁力耦合器运用的是涡流感应原理。

正常情况下，涡流产生的损耗是以热量形式从导磁体上释放出来的，致使永磁体工作环境温度上升。

因此，生产现场的磁力耦合器防护罩，要通风良好，避免热量积聚。

3）使用磁力耦合器，要确保主机设备各类连锁信号安全可靠，比如提升机尾轮测速信号与驱动电动机之间的连锁保护，该设备与上层工艺设备之间的连锁跳停等保护。

磁力耦合器过载保护后，安装磁力耦合器的主机设备会停止运转，若上级工艺设备不能连锁跳停，会造成提升机压料、下料溜子堵料等情况。

4）若负荷端因过载或设备故障造成停转，而提升机等设备尾轮测速检测碰巧损坏，这种情况电动机将会正常运转，涡流产生的功率将全部或大部分对导磁体做功，造成永磁体的工作温度急速上升，当温度上升超过永磁体的允许温度时，磁性能会随着这一温度的升高而降低，当温度升高到永磁体失效临界点时，磁力耦合器将会“失磁”而停止工作。

因此，在生产中，一是尽量避免设备过载；二是在设备的头尾轮分别安装测速检测保护装置，防止出现损毁设备的事件发生。

5）从另一个角度考虑，为避免磁力耦合器出现“失磁”现象，从该设备设计之初就应考虑增加导风叶片或导风孔，另外，在磁力耦合器过载保护的时候，其两部分打开的间隙可设计得较大些，这样导电体切割磁力线就会大大减少，其发热量相对会减少很多。

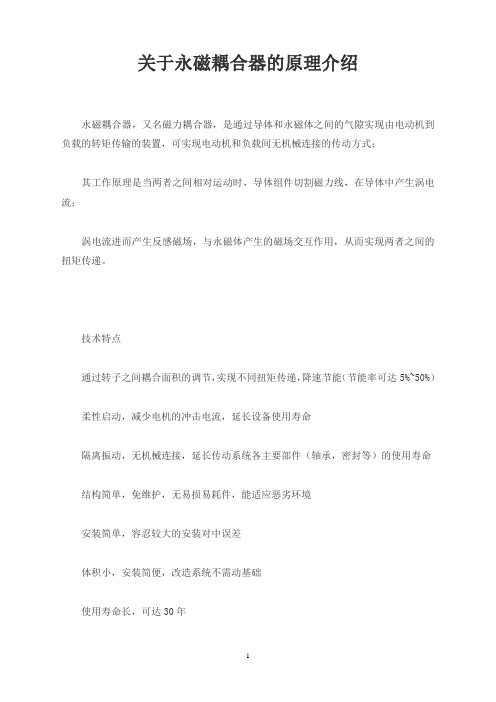

关于永磁耦合器的原理介绍
永磁耦合器，又名磁力耦合器，是通过导体和永磁体之间的气隙实现由电动机到负载的转矩传输的装置，可实现电动机和负载间无机械连接的传动方式；
其工作原理是当两者之间相对运动时，导体组件切割磁力线，在导体中产生涡电流；
涡电流进而产生反感磁场，与永磁体产生的磁场交互作用，从而实现两者之间的扭矩传递。

技术特点
通过转子之间耦合面积的调节，实现不同扭矩传递，降速节能（节能率可达5%~50%）柔性启动，减少电机的冲击电流，延长设备使用寿命
隔离振动，无机械连接，延长传动系统各主要部件（轴承，密封等）的使用寿命结构简单，免维护，无易损易耗件，能适应恶劣环境
安装简单，容忍较大的安装对中误差
体积小，安装简便，改造系统不需动基础
使用寿命长，可达30年
无外接电源，不产生谐波污染
高效扭矩传输，允许冲击性载荷。

行业应用
应用行业：电厂、石油、化工、冶金、矿山、舰船、供水/水处理、建筑空调、管道运输、建材、水泥、玻璃、造纸、装备制造；
永磁耦合器应用产品：水泵、风机、离心机、抽油机、破碎机、皮带运输机、机械设备；。

永磁耦合器无连接扭矩传递技术永磁耦合器是根据导磁体和永磁体之间的相互磁力耦合作用来传递扭矩的，是一种无机械连接的软启动设备，传递效率能达到95%以上，实现电机节能15%以上，提高功率因数0.2以上。

主要应用设备为泵、风机、离心负载、皮带运输机及其它机械装置，应用广泛。

永磁耦合器一、产品工作原理永磁耦合器是通过切割磁力线来传递转矩的，是一种创新型的传动链接产品。

永磁耦合器属于耦合传动的一种，可以实现非接触性的动力传递。

它是由两个独立的，没有任何接触的转体组成，这两个转体之间有一定的空隙。

其中导体转子（棕色）与电机输出端联接，永磁转子（紫色）与负载输入端联接。

电机转动过程中即导体转子与永磁转子产生相对运动，交变磁场通过气隙在导体转子铜盘上产生涡流，同时涡流产生感应磁场与永磁场相互作用，由于负载转矩作用，被动永磁转子仍处于静止，当主动导体转子转过一个角度后，其和永磁转子之间存在一定的转差角，从而使得静止的平衡状态被打破，主动端所转过的角度的大小取决于负载转矩的大小，此时从动端会受到电磁力矩的作用，电磁转矩随着主动端与从动端的转差角的增加而增大；当电磁转矩超过负载转矩时，从动端开始转动。

此后，在电动机的驱动下，主动端将与从动端保持一定的转差角度同步运行。

从而带动永磁转子沿着与铜转子相同的方向旋转，结果在负载侧输出轴上产生转矩，带动负载做旋转运动。

来实现动力的无接触传递。

实现电机与负载之间的扭矩传递。

永磁耦合器所能承受的最大负载转矩由静转矩特性的峰值转矩决定，当负载转矩值超过该峰值大小时，将会产生失步现象。

（附永磁耦合器原理图）。

原理图原理图上：棕色--代表导体转子紫色--代表永磁转子导体--为铜盘说明：此图用于对工作原理解释，并非实物结构图。

永磁耦合器效果图图1 图2 图3效果图上：灰色--代表导体转子橄榄色--代表永磁转子铁红色--代表铜盘※该永磁耦合器是由导体转子（铜导体）、永磁体转子组成，两者无连接。

永磁耦合器工作原理●永磁耦合技术（涡流式磁力驱动技术）是美国能源部出资为海军舰艇开发的一项新的驱动连接技术，在2004年3月，美国海军经过两年多的验证后，对该技术产品实现了批量采购。

●永磁耦合器的工作原理是通过气隙将扭力从电机端传向负载端，设备传动侧与负载侧之间无物理连接。

位于传动装置一侧的永磁体和位于另一侧的导体产生的感应电流在交互作用下产生扭力。

只需通过改变气隙间距可以实现扭力的精确控制，从而达到速度控制。

●永磁耦合器由三个部分组成：1）永磁转子组件内含永磁体，与负载连接；2）导体转子组件与电机连接；3）执行组件，用于控制永磁转子与导体转子之间的气隙间距；●导体转子与永磁转子组件之间的相对运动在气隙内产生强劲的磁耦合力。

通过改变永磁转子与导体转子之间的气隙间隔可以调节输出速度。

磁感应原理离不开永磁体与导体之间的相对运动。

●永磁耦合器的输出扭力始终与输入扭力相等。

电机只需输出负载所需要的扭力即可。

●永磁耦合器传递扭力或控制速度的能力不会因为电机与负载之间轻微的角度失准或偏移失准受到影响。

实际上永磁耦合器可以消除因失准造成的振动。

由于气隙的存在，可以消除通过传动装置产生的振动传递。

当安装在某个系统内时，永磁耦合器均可接收和调整压力、流量、液位或其它过程控制信号，进而发信号给执行器调整气隙，从而调节负载的速度，满足控制需要。

永磁耦合器的优势永磁耦合器的主要优势有以下：•节约能源；•可无极调速，调速范围为0～98％；•允许存在轴对中偏差，能最大限度隔离并减少振动，从而延长轴承和密封件寿命；•纯机械设备，可靠性增强，降低了设备维护成本；•可以实现缓冲和延时启动，允许存在冲击负载；•不存在谐波失真或能源质量问题；•能够在恶劣的环境下运行；永磁耦合器专门为使用传统可调速产品中总成本较高的设备用户设计。

我们创新性地应用电磁耦合新技术：通过降低维护成本、增强过程可用性、提高能源效率，为我们的客户节约使用成本。

永磁耦合技术与调速器是美国MagnaDrive 公司的专利技术中达电通为该专利产品在全中国（含台湾地区）的总代理与其在中国全方位合作, 共同推动永磁偶合技术在中国工业市场的发展一、原理永磁耦合器:是通过铜/铝导体和永磁体之间的气隙实现由电动机到负载的转矩传输的装置，可实现电动机和负载间无机械链接的传动方式。

其主要结构为：磁转子组件，由若干稀土永磁体组成，连接于负载侧。

铜/铝导体转子组件，连接于电机侧。

永磁调速驱动器:则是具备调整气隙的机构及其执行器, 可在线随时调整气隙达到调整负载设备的输出转速, 达到调速节能的目的。

二、应用领域永磁耦合器与永磁调速驱动器可广泛应用于发电、冶金、石化、水处理、采矿与水泥、纸浆及造纸、暖通空调、海运、灌溉等行业节能。

在上述行业，应用类型为泵、风机、离心负载、散货处理、及其它机械装置，应用前景非常广阔。

三、典型技术特点1. 通过对负载的转速调整，实现高效节能。

2. 可通过控制器进行控制，可接受压力、流量、液位等控制信号。

3. 实现软启动，解决堵转等问题。

4. 消除系统震动，延长系统设备寿命，提高可靠性。

5. 适应于各种严酷工作环境：电网电压波动较大、谐波含量较高、易燃、易爆、潮湿、粉尘含量高等场所。

6. 不产生谐波, 不受电网电压波动影响。

四、功能特点＊可靠/低维护无需外接电源即可工作；可在高温、低温、潮湿；肮脏、易燃易爆、电压不稳及雷电等各种恶劣环境下工作。

＊减轻振动~ 实现电动机和负载间无机械链接的传动方式，大幅减轻系统振动；＊完全软启动，堵转自动保护。

＊安装方便~ 安装时无需激光校准；无需增加空调、防尘等其他设施。

>>>永磁调速器（PMD）的工作原理及特点2007年永磁耦合与调速驱动器从美国引进我国，在美国已大量应用于冶金、石化、采矿、发电、水泥、纸浆、海运、军舰等行业，国内现在应用案例主要有浙江嘉兴电厂，山东海化自备热电厂, 华电东华电厂, 华能南京电厂, 中石化北京燕山石化, 枣庄煤业集团蒋庄煤矿等大型企业集团。
