九年级第十三章 电路初探中考真题汇编[解析版]

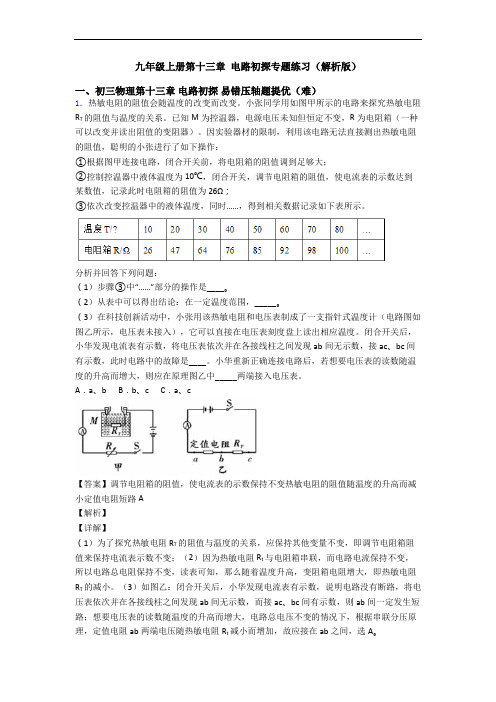

九年级上册第十三章电路初探专题练习（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

九年级上册第十三章电路初探（篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

苏科版九年级物理上册第十三章电路初探重点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、电动公共汽车为市民的绿色出行提供了方便。

电动公共汽车的动力来源于电动机，前后两门（相当于电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。

图中符合要求的电路是（）。

A．B．C．D．2、关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（）A．L1与L2的亮度一定不同B．L1与L2两端的电压一定不相等C．若L1被短路，则L2一定不亮D．通过L1与L2的电流一定相等3、在如图所示的电路中，下列说法不正确的是（）A．闭合S1、断开S2，L1、L2都不发光B．闭合S1、S2，L1不发光，L2发光C．S1、S2都断开，L1发光，L2不发光D．闭合S2、断开S1，L1，L2都发光4、如图所示的电路中，下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S 闭合后，电路正常C．要使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，电路发生短路5、如图所示电路中，当开关S闭合后发现两只灯L1和L2均不发光。

用电压表测量，发现c、d两点间和b、d两点间均有电压并且相等，而a、b两点和c、b两点间的电压都为零，则电路故障的原因可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1或L2发生了短路D．开关S接触不良6、如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（）A．只有甲在输出电能B．只有乙在输出电能C．只有丙在输出电能D．甲、乙、丙都在输出电能7、下列各组材料中，通常情况下都属于导体的是（）A．金属、陶瓷B．铅笔芯、自来水C．玻璃、橡胶D．盐水、玻璃8、下列物品中，通常情况下属于导体的是（）A．塑料安全帽B．橡胶鞋C．金属刀片D．布手套9、“电流”单位的命名是为了纪念（）A．安培B．伏特C．帕斯卡D．托里拆利10、如图所示，这是人们喜爱的电动自行车的实物图，它具有轻便、节能、环保等特点。

物理九年级上册第十三章电路初探（提升篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

九年级物理上册第十三章 电路初探（篇）（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

九年级上册物理第十三章电路初探检测题（WORD版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。

他们把一个电压为U电源（提供4V稳定电压）､一个定值电阻0R（阻值为300Ω）､电阻箱R1（0-999.9Ω）和一块电压表（有两个量程分别0-3V和0-15V）及开关S一个用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。

检测时将盒外的两根导线分别与模拟输电线B､D端的两接线柱相连，从而构成检测电路。

通过读取盒内电压表的示数､经过计算得知短路处到B端的距离。

为了减小误差，电压表示数要不小于量程的三分之一（导线电阻忽略不计）。

(1)电压表的量程应选取______V；(2)当电阻箱调为0，电压表示数为3V时，短路处到B的距离____m；(3)如果知短路位置改变，考虑测量值超电压表量程的可能。

既要使电压表的示数不小于量程的三分之一，又要确保不超电压表量程，电阻箱R1的取值范围____Ω；(4)如果电阻箱已经调到要求范围内的某阻值且读数为R1，推导出短路处到B端距离L1与电压表示数U0的关系式∶L1=______（用r､U､U0､R1､R0表示）【答案】0V-3V 0.25 100-600Ω0001()2R U U U RU r--【解析】【分析】【详解】(1)[1]为了减小误差，电压表示数要不小于量程的三分之一，电压为4V，如果电压表量程选择0～15V，15V的三分之一等于5V，大于4V，故应选择0～3V。

(2)[2]由串联电路分压特点知0004V 3V 13V 3r U U R U L --=='= 故0m 2300Ω5Ω0cm 0.533R L r =⨯===' 故短路处到B 的距离 10.5m 0.25m 212L L =⨯='''= (3)[3]当短路发生在B 、D 两点时，根据串联电路分压的特点知01004V 3V 13V 3R U U R U --=='= 即01300Ω100Ω33R R '=== 当短路发生在A 、C 两点时，根据串联电路分压的特点知013213R U U R U -==总 即022300Ω600ΩR R ==⨯=总则变阻箱接入电路的电阻为600Ω75cm 22Ωcm 300ΩR R R ''=-=-⨯⨯=总线故电阻箱R 1的取值范围为100Ω300Ω(4)[4]根据串联电路分压的特点可得000112R R L U U r U -+= 则000110()2R U U U R L U r--=2．探究并联电路中电流的规律：(1)如图乙此时电流表测量的是电路图中_______（填“A”或“B”或“C”）处的电流。

苏科版九年级上册物理第十三章电路初探练习题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释）a）所示电路，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为（）A. 7V 1.4VB. 4V 1.4VC. 5.6V 1.4VD. 5.6V 5.6V2.图所示电路中，当开关S闭合后，两个灯泡为串联关系的是A. B. C. D.3.下列用电器正常工作时电流最接近3A的是A. 节能灯B. 电饭锅C. 电视机D. 电热水器4.如图所示，L 1 和L 2 是两只相同的灯泡，当开关S闭合后，电流表的示数A. A 1 的示数为零，A 2 的示数变大B. A 2 示数是A 1 的两倍C. A 1 的示数不变，A 2 的示数变大D. A 1 和A 2 的示数相等5.如图所示，比较A、B、C三处的电流大小，其中正确的是（）A．I A+I B＜I C B．I A+I B＞I CC．I A+I B=I C D．I A=I B=I C6.导体和绝缘体的区别在于A. 导体中有电子，绝缘体中没有电子B. 导体中有电荷，绝缘体中没有电荷C. 导体中有能自由移动的电荷，绝缘体中没有电荷D. 导体中有自由电荷，绝缘体中几乎没有自由电荷7.如图所示是某同学研究串联电路中电流、电压特点的电路图．当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大．则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路8.图所示电路与的实物图相符的是A. B. C. D.9.如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中A. 电子移动的方向由A到BB. 电流方向由A到BC. 有电流但方向无法确定D. 始终无电流第II卷（非选择题）二、填空题表指针均指在零刻度线处。

深圳深圳大学附属中学物理第十三章电路初探中考真题汇编[解析版]一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

九年级上册物理第十三章电路初探中考真题汇编[解析版]一、初三物理第十三章电路初探易错压轴题提优（难）1．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。

他们把一个电压为U电源（提供4V稳定电压）､一个定值电阻0R（阻值为300Ω）､电阻箱R1（0-999.9Ω）和一块电压表（有两个量程分别0-3V和0-15V）及开关S一个用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。

检测时将盒外的两根导线分别与模拟输电线B､D端的两接线柱相连，从而构成检测电路。

通过读取盒内电压表的示数､经过计算得知短路处到B端的距离。

为了减小误差，电压表示数要不小于量程的三分之一（导线电阻忽略不计）。

(1)电压表的量程应选取______V；(2)当电阻箱调为0，电压表示数为3V时，短路处到B的距离____m；(3)如果知短路位置改变，考虑测量值超电压表量程的可能。

既要使电压表的示数不小于量程的三分之一，又要确保不超电压表量程，电阻箱R1的取值范围____Ω；(4)如果电阻箱已经调到要求范围内的某阻值且读数为R1，推导出短路处到B端距离L1与电压表示数U0的关系式∶L1=______（用r､U､U0､R1､R0表示）【答案】0V-3V 0.25 100-600Ω0001()2R U U U RU r--【解析】【分析】【详解】(1)[1]为了减小误差，电压表示数要不小于量程的三分之一，电压为4V，如果电压表量程选择0～15V，15V的三分之一等于5V，大于4V，故应选择0～3V。

(2)[2]由串联电路分压特点知0004V 3V 13V 3r U U R U L --=='= 故0m 2300Ω5Ω0cm 0.533R L r =⨯===' 故短路处到B 的距离 10.5m 0.25m 212L L =⨯='''= (3)[3]当短路发生在B 、D 两点时，根据串联电路分压的特点知01004V 3V 13V 3R U U R U --=='= 即01300Ω100Ω33R R '=== 当短路发生在A 、C 两点时，根据串联电路分压的特点知013213R U U R U -==总 即022300Ω600ΩR R ==⨯=总则变阻箱接入电路的电阻为600Ω75cm 22Ωcm 300ΩR R R ''=-=-⨯⨯=总线故电阻箱R 1的取值范围为100Ω300Ω(4)[4]根据串联电路分压的特点可得000112R R L U U r U -+= 则000110()2R U U U R L U r--=2．（探究名称）探究并联电路中电流的关系．（提出问题）如图所示的并联电路中，流过A 、B 、C 各处的电流之间可能有什么关系？（设计实验与进行实验）（1）将如图中元件按要求连接；（L1、L2并联，S控制整个电路，电流表测量L1的电流）（______）（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；测量次数A处的电流I A B处的电流I B C处的电流I C10.220.120.1020.480.220.2630.550.300.25（3）为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当换用不同规格的电灯重做上述实验；（4）整理器材．（分析与论证）（1）在接、拆电路时，开关必须______；（2）上面设计的表格中存在的不足之处是：______；（3）表格补充完整后，通过对上面数据的分析，可以得出结论：______．【答案】断开缺少电流的单位并联电路中干路电流等于各支路电流之和【解析】【分析】【详解】L1、L2并联,S控制整个电路，S串联接在干路中，电流表测量L1的电流，电流表串联在L1支路中，从电源正极出发，把电流表、L1、开关串联接入电路，回到电源负极，然后把L2并联在L1与电流表串联电路两端，实物电路图如图所示．(1)在接、拆电路时，开关必须断开．(2)由实验数据记录表格可以知道，表格中各实验数据没有单位，这是错误的．(3)由表中实验数据可以知道,I A=I B+I C由此可以知道，并联电路中，干路电流等于各支路电流之和．因此，本题正确答案是：实物电路图如图所示；(1)断开；(2)实验数据没有单位；(3)并联电路中，干路电流等于各支路电流之和．【点睛】(1)为保证电路安全，在拆接电路时应断开开关．(2)各实验数据应有单位，分析实验数据记录表格，然后答题．(3)分析表中实验数据，然后得出实验结论．3．在“探究串联电路中各点的电流有什么关系”时：（1）小红把两个灯泡L1、L2串联起来（如图所示），闭合开关发现：灯L1较亮，灯L2较暗．由此他猜想：电流从电源正极流出，流过小灯泡L1后会减小，因此流过L1的电流比流过L2的电流大．为了验证该猜想是否正确，请你在不增加任何其他器材的情况下请设计实验验证．________.（2）为了进一步探究串联电路中各点的电流有什么关系，小明设计实验如下：把两个灯泡L1、L2串联起来接到如图所示电路中，分别把如图中A、B、C各点断开，把电流表接入，测量流过的电流，看看它们之间有什么关系．在测量A点电流时，小明刚接好最后一根导线，小灯泡就亮了，同时观察到电流表指针偏转至了零刻线的左侧，小红帮他立即切断电源．小明操作中存在的错误有________、________.（3）正确连接电路后，小明测得A点电流如图所示，则通过A点的电流为________A．（4）在测量C点电流时，闭合开关后发现L1和L2均不发光，电流表无示数．为了找出故障原因，小明用电压表进行检测，发现AB间电压为0，AC间电压为3V，BC间电压为3V．则电路故障可能是________A．L1断路B．L1短路C．L2断路D．L2短路（5）排除故障，继续实验，测得通过A、B、C各点的电流是相等的，为了验证结论的普遍性，下一步他的操作是________.（6）小红接着探究并联电路电流规律.她连接了如图的实物连接图，此时，电流表测的是________（选填“L1”、“L2”、“干路”）的电流.若要测灯L2的电流，请你在图上只改动一根导线，完成电路的连接.（在需改动的导线上打“×”，再画出重新连接后的导线）________（7）她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数分别为：I1=0.2A，I2=0.3A，I=0.5 A．根据测量结果,初步得出并联电路中干路电流和各支路电流的关系是：________（写出关系式即可）.【答案】对换原电路中灯L1、L2的位置，闭合开关，再次观察比较两灯泡的亮度：若L2比L1亮，则小红猜想正确，若仍是L1比L2亮，则小红猜想不正确连接电路时开关没有断开电流表正负接线柱接反了 0.24 C 更换不同的灯泡，再次测量A、B、C三处的电流干路 I=I1+I2【解析】【分析】（1）根据小红猜想可知让电流先通过L2再比较灯泡亮度，即可判断出其猜想是否正确；（2）连接电路时开关应断开；电流应从电流表正接线柱流进，负接线柱流出；（3）由图中电流表的量程和分度值读出电流表示数；（4）闭合开关两灯都不亮，故障只能是断路，根据电压表有无示数判断故障的位置；（5）为了使实验结论具有普遍性，要进行多次测量；（6）根据电流的流向确定电流表测量的电路；电流表与被测用电器串联；（7）根据实验数据得到并联电路电流的规律．【详解】（1）为了验证小红猜想否正确，对换原电路中灯L1、L2的位置，闭合开关，再次观察比较两灯泡的亮度：若L2比L1亮，则小红猜想正确，若仍是L1比L2亮，则小红猜想不正确；（2）刚接好最后一根导线，小灯泡就亮了，说明连接电路时开关没有断开；电流表指针偏转至了零刻线的左侧，说明电流表的正负接线柱接反了；（3）由图可知，电流表使用0-0.6A量程，分度值为0.02A，示数为0.24A；（4）A、如果L1断路，两个灯泡均不发光，电流表无示数，把电压表并联在AB间时，电压表有示数，不符合题意；B、如果L1短路，闭合开关，L2会发光，不符合题意；C、如果L2断路，两个灯泡均不发光，电流表无示数．用电压表进行检测，则ab间电压为0，AC间电压为3V，BC间电压为3V，符合题意；D、如果L2短路，闭合开关，L1会发光，不符合题意；故选C；（5）为了得到普遍的规律，应更换不同的灯泡，再次测量A、B、C三处的电流；（6）从实物图中可以看出，电流从正极流出，经过开关、电流表进行分支，分别经过两个灯泡回到电源负极，因此电流表测量干路电流；将L1与电流表负接线柱相连的一端改接电流表的“0.6”接线柱上，如图所示：（7）由数据可知并联电路中干路电流和各支路电流的关系是：I=I1+I2．故答案为（1）对换原电路中灯L1、L2的位置，闭合开关，再次观察比较两灯泡的亮度：若L2比L1亮，则小红猜想正确，若仍是L1比L2亮，则小红猜想不正确；（2）连接电路时开关没有断开；电流表正负接线柱接反了；（3）0.24；（4）C；（5）更换不同的灯泡，再次测量A、B、C三处的电流；（6）干路；如上图所示；（7）I=I1+I2．【点睛】本题考查串并联电路电流的规律，解决本题的关键知道电流表的使用方法、电路故障的分析和实验设计的方法．4．如图所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图甲所示接好电路，在连接电路的过程中，开关应________．检查电路无误后，闭合开关前，滑片P应置于最________端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．________．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明得出的结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．而另一小组的小芳得出的结论是：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．请你帮她们分析原因是________．这样得出的结论具有________性，是不科学的．（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为________．（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是________．为进一步确定故障，应将电压表接在________两端，并观察电压表有无示数．（5）小明在测灯L两端的电压时，直接将接线b改接在a上，你觉得是否妥当，并说明原因________．【答案】断开右端保持滑片P不动，用电压表测出灯L两端的电压U2小明选的灯L 和R0的阻值相同，而小芳选的灯L和R0的阻值不同偶然 1.2灯L短路或R0断路滑动变阻器不妥，这样电压表的正、负接线柱接反了【解析】试题分析：（1）在连接电路时开关必须是断开的，为防止接错时损坏电路元件，在闭合开关前，要将滑动变阻器的阻值调到最大端，为了探究串联电路的电压关系，还得测量灯两端电压．（2）串联电路中电压的分配和电阻成正比，小明测的电压相等说明，小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同．实验次数少，实验具有偶然性．（3）电压表读数注意所接的接线柱．（4）电压表有示数说明是灯L短路或R0断路．把电压表并接在滑动变阻器两端，如果有示数说明是L短路，无示数是R0断路．（5）连接电路时注意电压表的正负接线柱．5．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。

九年级上册物理第十三章电路初探（篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。

他们把一个电压为U电源（提供4V稳定电压）､一个定值电阻0R（阻值为300Ω）､电阻箱R1（0-999.9Ω）和一块电压表（有两个量程分别0-3V和0-15V）及开关S一个用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。

检测时将盒外的两根导线分别与模拟输电线B､D端的两接线柱相连，从而构成检测电路。

通过读取盒内电压表的示数､经过计算得知短路处到B端的距离。

为了减小误差，电压表示数要不小于量程的三分之一（导线电阻忽略不计）。

(1)电压表的量程应选取______V；(2)当电阻箱调为0，电压表示数为3V时，短路处到B的距离____m；(3)如果知短路位置改变，考虑测量值超电压表量程的可能。

既要使电压表的示数不小于量程的三分之一，又要确保不超电压表量程，电阻箱R1的取值范围____Ω；(4)如果电阻箱已经调到要求范围内的某阻值且读数为R1，推导出短路处到B端距离L1与电压表示数U0的关系式∶L1=______（用r､U､U0､R1､R0表示）【答案】0V-3V 0.25 100-600Ω0001()2R U U U RU r--【解析】【分析】【详解】(1)[1]为了减小误差，电压表示数要不小于量程的三分之一，电压为4V，如果电压表量程选择0～15V，15V的三分之一等于5V，大于4V，故应选择0～3V。

(2)[2]由串联电路分压特点知0004V 3V 13V 3r U U R U L --=='= 故0m 2300Ω5Ω0cm 0.533R L r =⨯===' 故短路处到B 的距离10.5m 0.25m 212L L =⨯='''=(3)[3]当短路发生在B 、D 两点时，根据串联电路分压的特点知01004V 3V 13V 3R U U R U --=='= 即01300Ω100Ω33R R '=== 当短路发生在A 、C 两点时，根据串联电路分压的特点知13213R U U R U -==总即022300Ω600ΩR R ==⨯=总则变阻箱接入电路的电阻为600Ω75cm 22Ωcm 300ΩR R R ''=-=-⨯⨯=总线故电阻箱R 1的取值范围为100Ω300Ω(4)[4]根据串联电路分压的特点可得00112R R L U U r U -+= 则000110()2R U U U R L U r--=2．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。
