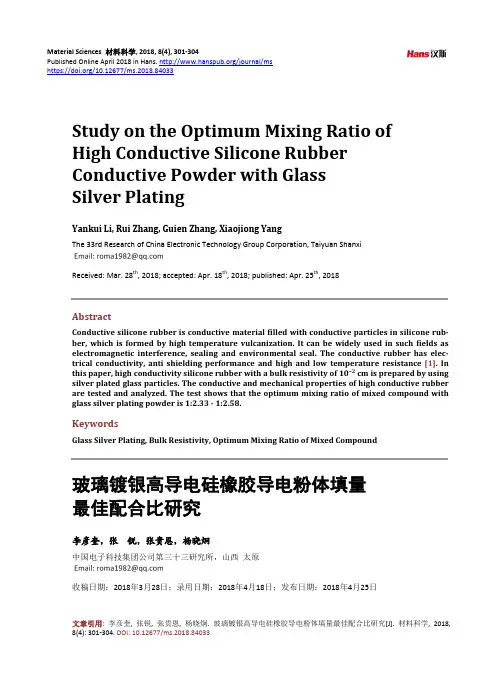

Material Sciences 材料科学, 2018, 8(4), 301-304Published Online April 2018 in Hans. /journal/mshttps:///10.12677/ms.2018.84033Study on the Optimum Mixing Ratio ofHigh Conductive Silicone RubberConductive Powder with GlassSilver PlatingYankui Li, Rui Zhang, Guien Zhang, Xiaojiong YangThe 33rd Research of China Electronic Technology Group Corporation, Taiyuan ShanxiReceived: Mar. 28th, 2018; accepted: Apr. 18th, 2018; published: Apr. 25th, 2018AbstractConductive silicone rubber is conductive material filled with conductive particles in silicone rub-ber, which is formed by high temperature vulcanization. It can be widely used in such fields as electromagnetic interference, sealing and environmental seal. The conductive rubber has elec-trical conductivity, anti shielding performance and high and low temperature resistance[1]. In this paper, high conductivity silicone rubber with a bulk resistivity of 10−2 cm is prepared by using silver plated glass particles. The conductive and mechanical properties of high conductive rubber are tested and analyzed. The test shows that the optimum mixing ratio of mixed compound with glass silver plating powder is 1:2.33 - 1:2.58.KeywordsGlass Silver Plating, Bulk Resistivity, Optimum Mixing Ratio of Mixed Compound玻璃镀银高导电硅橡胶导电粉体填量最佳配合比研究李彦奎,张锐,张贵恩,杨晓炯中国电子科技集团公司第三十三研究所,山西太原收稿日期:2018年3月28日;录用日期:2018年4月18日;发布日期:2018年4月25日李彦奎 等摘要导电硅橡胶是在硅橡胶中填充导电颗粒通过高温硫化而形成的导电材料,可广泛用于抗电磁干扰密封和环境密封等场合。
多巴胺修饰法镀银玻璃微球的表征及其在导电硅橡胶中的应用李润源;王帮武;陈风波;刘小艳;朱巍【摘要】通过多巴胺修饰对玻璃微球的预处理和银的还原反应,批量制备了镀银玻璃微球(SiO2/PDA/Ag),进行了X射线光电子能谱(XPS)、广角X射线衍射(WAXD)、扫描电子显微镜(SEM)等测试.结果表明,镀银玻璃微球的银含量稳定,表面银层均匀、连续、致密.与国外进口镀银玻璃微球的SEM对比实验显示,镀银玻璃微球表面粗糙度更大,有利于达到逾渗效应.镀银玻璃微球在甲基乙烯基硅橡胶中的应用实验结果显示,镀银玻璃微球在经过混炼后银层保持完好,在硅橡胶中分散均匀且黏结紧密.使用镀银玻璃微球制备的导电硅橡胶的力学和电学性能显示,拉伸强度为2.54 Mpa,扯断伸长率为122.3%,体积电阻及老化后电阻分别为3.9和9.0 mΩ·cm.%The bulk production of silver coated silica microsphere(SiO2/PDA/Ag) was realized by dopamineassisted functionalization and subsequent elelctroless plating.X-ray photoelectron spectroscopy (XPS),wide-angle X -ray diffraction (WAXD) and scanning electron microscope (SEM) results show that the silver layer on the surface of silica microsphere was homogenous,continuous and compact with stable silver contents.The surface of SiO2/PDA/Ag microsphere was much rougher than the one imported from U.S.The roughness will facilitate the electron tunneling effect of particles.The SiO2/PDA/Ag microsphere maintains its intactness and strongly adheres to ethyl vinyl silicone rubber after the blending with silicone rubber.The mechanical and electrical characterizations of conductive silicone rubber show that tensile strengthis 2.54 MPa,elongation at rupture is 122.3%,volume resistivity before and after thermal aging is 3.9 and 9.0 mΩ·cm.【期刊名称】《宇航材料工艺》【年(卷),期】2017(047)005【总页数】9页(P7-15)【关键词】多巴胺;镀银;玻璃微球;导电硅橡胶【作者】李润源;王帮武;陈风波;刘小艳;朱巍【作者单位】航天材料及工艺研究所,北京 100076;航天材料及工艺研究所,北京100076;航天材料及工艺研究所,北京 100076;航天材料及工艺研究所,北京100076;航天材料及工艺研究所,北京 100076【正文语种】中文【中图分类】TB3文摘通过多巴胺修饰对玻璃微球的预处理和银的还原反应,批量制备了镀银玻璃微球(SiO2/PDA/Ag),进行了X射线光电子能谱(XPS)、广角X射线衍射(WAXD)、扫描电子显微镜(SEM)等测试。

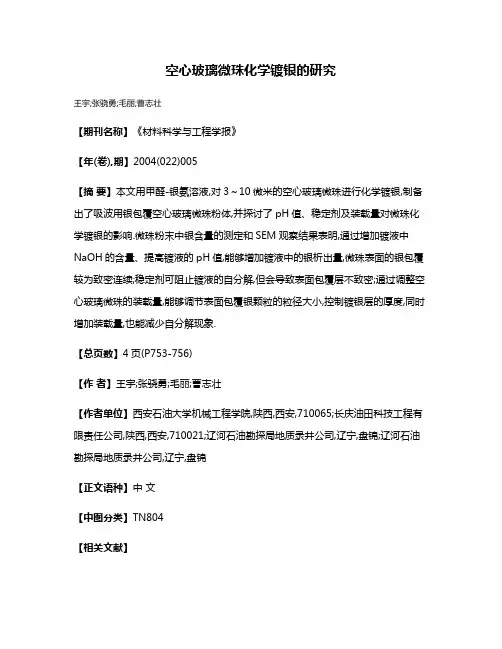

空心玻璃微珠化学镀银的研究
王宇;张骁勇;毛丽;曹志壮
【期刊名称】《材料科学与工程学报》
【年(卷),期】2004(022)005
【摘要】本文用甲醛-银氨溶液,对3~10微米的空心玻璃微珠进行化学镀银,制备出了吸波用银包覆空心玻璃微珠粉体,并探讨了pH值、稳定剂及装载量对微珠化学镀银的影响.微珠粉末中银含量的测定和SEM观察结果表明,通过增加镀液中NaOH的含量、提高镀液的pH值,能够增加镀液中的银析出量,微珠表面的银包覆较为致密连续;稳定剂可阻止镀液的自分解,但会导致表面包覆层不致密;通过调整空心玻璃微珠的装载量,能够调节表面包覆银颗粒的粒径大小,控制镀银层的厚度,同时增加装载量,也能减少自分解现象.
【总页数】4页(P753-756)
【作者】王宇;张骁勇;毛丽;曹志壮
【作者单位】西安石油大学机械工程学院,陕西,西安,710065;长庆油田科技工程有限责任公司,陕西,西安,710021;辽河石油勘探局地质录井公司,辽宁,盘锦;辽河石油勘探局地质录井公司,辽宁,盘锦
【正文语种】中文
【中图分类】TN804
【相关文献】
1.镀银空心玻璃微珠导电填料制备工艺的研究 [J], 陈天立;张海燕;郭慕思;胡永俊;曾国勋;葛鹰
2.化学镀空心玻璃微珠基吸波材料的研究进展 [J], 郭凌雁;焦晨旭;冯鹏青
3.空心玻璃微珠偶联化学镀银的研究 [J], 朱国庆;文力;张辉
4.空心玻璃微珠无钯活化化学镀银的研究 [J], 朱国庆;张瑾;张辉
5.表面活性剂对空心玻璃微珠化学镀银影响的研究 [J], 陈步明;郭忠诚;杨显万因版权原因,仅展示原文概要,查看原文内容请购买。
聚合物基电磁屏蔽复合材料研究进展摘要:介绍了电磁屏蔽橡胶的屏蔽原理。
综述了金属填充橡胶、碳材料填充橡胶、金属/非金属复合填料填充橡胶、本征导电聚合物填充橡胶、碳材料/四氧化三铁复合填料填充橡胶、新型纳米导电填料填充橡胶六类电磁屏蔽复合材料的研究进展以及优缺点。
关键词:电磁屏蔽;橡胶;复合材料;填料引言随着电子设备和无线通讯的高速发展,电磁干扰以及电磁污染成为了影响电器元件正常工作和危害人类健康的一个不可忽视的问题。
为减少电磁干扰及电磁污染,电磁屏蔽材料得到快速发展,其中以金属及其合金屏蔽效果较好。
但金属材料成本高、质量重、柔韧性差、加工性能差、不耐腐蚀,使其应用受到了很多限制。
质轻、柔韧性好、加工性能好的电磁屏蔽橡胶复合材料受到了科研工作者们越来越多的关注。
电磁屏蔽橡胶的制备方法是向橡胶填充导电或导磁填料。
1.金属填充橡胶金属导电性能优异,常用来制备电磁屏蔽橡胶。
主要的金属填料有铜、银、镍等。
对比了不同金属填料对电磁屏蔽硅橡胶导电性能的影响。
研究表明,填充银粉制备的导电橡胶体积电阻率比填充镍粉的低2~3个数量级,并且随着金属填料用量增大,复合材料体积电阻率下降。
但实际应用中,单一金属填充橡胶制备的电磁屏蔽复合材料,会因自身易氧化、成本高等缺点不满足工作需求。
故常在一种金属表面镀上其它金属制得复合金属填料,这样的填料结合了两种金属优点,可制备应用范围更广的电磁屏蔽橡胶。
常用的复合金属填料有镀银镍粉、镀镍铜粉、镀银铝粉。
镀银镍粉兼具银优异的导电性和镍吸收电磁波的能力。
制备了镀银镍粉/硅橡胶复合材料,并发现其逾渗阈值为0.222%,当填料体积分数为0.44%时,复合材料在30~1200MHz频段内有着优异的电磁屏蔽性能。
铜导电性优良,但易被氧化。
镍抗氧化能力较好,铜粉表面镀镍,提高铜抗氧化性的同时能保持其良好的导电性。
制备了力学性能良好的镀镍铜粉/硅橡胶复合材料,发现在30MHz~18GHz频率范围内,复合材料的电磁屏蔽效能均为80dB。

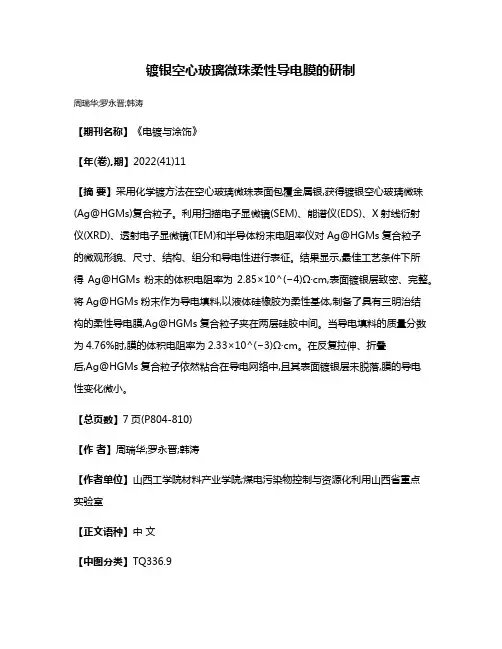

镀银空心玻璃微珠柔性导电膜的研制
周瑞华;罗永晋;韩涛
【期刊名称】《电镀与涂饰》
【年(卷),期】2022(41)11
【摘要】采用化学镀方法在空心玻璃微珠表面包覆金属银,获得镀银空心玻璃微珠(Ag@HGMs)复合粒子。
利用扫描电子显微镜(SEM)、能谱仪(EDS)、X射线衍射
仪(XRD)、透射电子显微镜(TEM)和半导体粉末电阻率仪对Ag@HGMs复合粒子
的微观形貌、尺寸、结构、组分和导电性进行表征。
结果显示,最佳工艺条件下所
得Ag@HGMs粉末的体积电阻率为2.85×10^(−4)Ω·cm,表面镀银层致密、完整。
将Ag@HGMs粉末作为导电填料,以液体硅橡胶为柔性基体,制备了具有三明治结
构的柔性导电膜,Ag@HGMs复合粒子夹在两层硅胶中间。
当导电填料的质量分数为4.76%时,膜的体积电阻率为2.33×10^(−3)Ω·cm。
在反复拉伸、折叠
后,Ag@HGMs复合粒子依然粘合在导电网络中,且其表面镀银层未脱落,膜的导电
性变化微小。
【总页数】7页(P804-810)
【作者】周瑞华;罗永晋;韩涛
【作者单位】山西工学院材料产业学院;煤电污染物控制与资源化利用山西省重点
实验室
【正文语种】中文
【中图分类】TQ336.9
【相关文献】
1.镀银玻璃珠导电橡胶条的研制
2.镀银空心玻璃微珠导电填料制备工艺的研究
3.镀银玻璃微珠/硅橡胶导电复合材料导电性能的影响因素
4.镀银玻璃微珠填充导电硅橡胶的研制
5.外场作用下硅橡胶/镀银空心微珠复合材料的导电特性
因版权原因,仅展示原文概要,查看原文内容请购买。

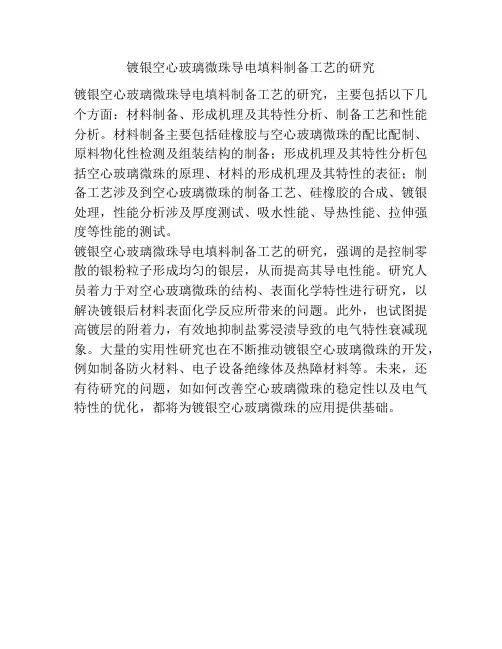

镀银空心玻璃微珠导电填料制备工艺的研究
镀银空心玻璃微珠导电填料制备工艺的研究,主要包括以下几个方面:材料制备、形成机理及其特性分析、制备工艺和性能分析。
材料制备主要包括硅橡胶与空心玻璃微珠的配比配制、原料物化性检测及组装结构的制备;形成机理及其特性分析包括空心玻璃微珠的原理、材料的形成机理及其特性的表征;制备工艺涉及到空心玻璃微珠的制备工艺、硅橡胶的合成、镀银处理,性能分析涉及厚度测试、吸水性能、导热性能、拉伸强度等性能的测试。
镀银空心玻璃微珠导电填料制备工艺的研究,强调的是控制零散的银粉粒子形成均匀的银层,从而提高其导电性能。
研究人员着力于对空心玻璃微珠的结构、表面化学特性进行研究,以解决镀银后材料表面化学反应所带来的问题。
此外,也试图提高镀层的附着力,有效地抑制盐雾浸渍导致的电气特性衰减现象。
大量的实用性研究也在不断推动镀银空心玻璃微珠的开发,例如制备防火材料、电子设备绝缘体及热障材料等。
未来,还有待研究的问题,如如何改善空心玻璃微珠的稳定性以及电气特性的优化,都将为镀银空心玻璃微珠的应用提供基础。
研究·开发弹性体,2012-04-25,22(2):25~28CHINA ELASTOMERICS收稿日期:2011-12-10作者简介:陈 闯(1985-),男,河南太康人,硕士研究生,主要研究方向为导电复合材料的研究。
*山西省科技攻关项目(20110321037-02)**通讯联系人高导电镀银粒子/硅橡胶复合材料的制备研究*陈 闯1,2,孙友谊1,2,陈慧玉1,2,酒红芳1,2,刘亚青1,2**(1.中北大学山西省高分子复合材料工程技术研究中心,山西太原030051;2.中北大学材料科学与工程学院,山西太原030051)摘 要:以自制玻璃微珠/银复合粒子作为导电填料、硅橡胶作为基胶,制备出具有高导电性能的硅橡胶复合材料,研究了导电复合粒子的添加量对橡胶复合材料物理性能和导电性能的影响。
结果表明:自制玻璃微珠/银复合粒子的体积电阻率为3.14×10-4Ω·cm,导电性能优良;随着复合粒子添加量的增加,硅橡胶复合材料的导电性能和邵尔A硬度增加,但其它力学性能却呈下降趋势。
当复合粒子的添加量为300phr时,硅橡胶复合材料的体积电阻率达到0.009Ω·cm,表现出优良的导电性能。
关键词:玻璃微珠/银复合粒子;硅橡胶;导电性能中图分类号:TQ 333.93 文献标识码:A 文章编号:1005-3174(2012)02-0025-04 以橡胶为基体,通过填充高导电粒子而形成的导电复合材料除了具有良好的导电性能外,还保留有聚合物良好的弹性、可延展性等优点,从而在电磁屏蔽和环境密封等领域具有广泛的应用前景[1]。
在橡胶基体的选择中,硅橡胶由于兼有较小的密度和较大的介电常数,在导电橡胶制备方面受到了广泛关注。
传统的屏蔽填料一般是高导电率或高导磁率的金属或金属复合粉体,如银粉、镍粉、铜粉或银包铜粉、银包镍粉等,但这类填料普遍存在价格昂贵和密度大等问题[2]。
以质轻价廉的玻璃微珠、二氧化硅、玻璃纤维为基体通过化学沉积法制备的镀银、镀镍复合粒子很好地解决了传统填料所出现的问题[3~5]。
张继阳等镀银玻璃微珠/硅橡胶导电复合材料逾渗值的研究123
镀银玻璃微珠/硅橡胶导电
复合材料逾渗值的研究
张继阳k2。
邹华2。
田明2。
沈玲2。
张立群2.瞿雄伟¨
(1.河北工业大学材料学院高分子工程与科学研究所,天津300130;
2.北京化工大学北京市新型高分子材料制备与成型加工重点实验室北京100029)
摘要:研究了镀银玻璃微珠/硅橡胶导电复合材料的力学性能和导电性能.结果发现,随着镀银玻璃微珠用
量的增加,橡胶复合材料的力学性能逐渐劣化,体积电阻率逐步下降。
在填料体积分数为38.8%时由绝缘体
转变为导体,具有明显的逾渗现象。
随填料体积分数增大到46%左右时,体积电阻率呈现又一个微弱的拐
点。
导电复合材料逾渗现象的存在与材料内部导电网络的形成密切相关,本文对其进行了初步探讨。
关键词:导电;逾渗值;硅橡胶;镀银玻璃微珠
逾渗现象(Percolation)普遍存在于粒子填充型聚合物复合材料中,是指当填充粒子达到一定的浓度时,体系的某种物理性质发生突变的行为‘¨。
最常用的导电填料是导电炭黑和乙炔炭黑[2一],国内外对其填充橡胶复合材料的结构、性能及导电机理进行了深入的研究,但其不能制备体积电阻率低于112.am的高导电橡胶。
对其他非炭黑体系导电复合材料的研究则较少报道,有文献H3报道选用银粉作为导电填料,可获得体积电阻率为10_4Q・cm的导电胶。
本文以成本相对较低的镀银玻璃微珠为研究对象,研究了不同体积分数填料填充硅橡胶的力学性能和导电性能,并对该体系的逾渗现象及导电机理进行了初步探讨。
1实验部分
1.1原材料
甲基乙烯基硅橡胶,110—2,北京化工二厂产品;气相法白炭黑,沈阳化工厂;硅烷偶联剂,北京化学试剂公司;过氧化物双一2,5,江苏强盛化工厂;三烯丙基异氛尿酸酯(TAIC),湖南浏阳化工厂产品;镀银玻璃微珠,采用欧美克激光粒度分析仪LS—POP(III)做粒径分析D10:12.26pm,
作者简介:张继阳(1972一),女,硕士研究生。
*通讯联系人:瞿雄伟D50:21.61“m,D90:37.309m,自制。
1.2试样制备
在德国ThermoHaake公司制造的Typ557—1302型转矩流变仪上,将橡胶、导电填料和配合剂在常温下混合20min,转速80r/min,混合均匀后得到混炼胶。
采用上海第一橡胶机械厂生产的25吨平板硫化机硫化,条件为160℃×IOMPax15min。
二段硫化在电热鼓风干燥箱中进行,条件为200℃X2h。
1.3分析与测试
动态力学性能分析:用美国ALPHA公司的RPA--2000橡胶加工分析仪对试样的混炼胶进行应变扫描。
测试条件:温度60℃,频率30次/rain,应变范围0.28%一420%。
SEM观察:采用英国Cambridge公司生产的S一250一扫描电子显微镜(SEM)观察镀银玻璃微珠填充硅橡胶复合材料在液氮中淬断断面。
力学性能:采用深圳新三思计量技术公司生产的CMT4104型电子拉力机,按GB/T528—1998和GB/T531—1999标准测试导电硅橡胶的力学性能。
导电性能:按GB/T2439—1989测定导电硅橡胶的体积电阻率。
2结果与讨论
2.1镀银玻璃微珠/硅橡胶复合材料的力学性能表1是不同用量镀银玻璃微珠填充硅橡胶的
力学性能,可以看出,随着填料用量的增加,材料
张继阳等镀银玻璃微珠/硅橡胶导电复合材料逾渗值的研究
其电性能稳定性良好;其后增加的填料加固了这种刚性导电网络,填料粒子在基体内处于更为紧密堆积的状态(如图d),材料的电导率趋近填料的电导率,导电网络稳定性很高。
数据也表明,添加量越大,热老化对体积电阻率的影响越小,在研究炭黑体系的文献中也有相似的结论忉。
图3复合材料中导电网络形成示意图
图4填充不同体积分数填料的复合材料在液氮中淬断断面的sEM照片
图4是不同用量镀银玻璃微珠填充硅橡胶制备的复合材料在液氮中淬断断面的SEM照片。
可以看出,当填料的体积分数为28.4%时,粒子总体上是孤立的,只是一些局部的接触,尚未形成完整的导电通路,材料处于绝缘体状态(对应草图a);当填料用量增加到38.8%时,部分粒子与粒子之间有了直接或间接的搭接(对应草图b);进一步增加填料的用量(如图c’、d’),填料粒子之间的间隙变得很小,呈现较为紧密堆积的状态,基体内形成多层次三维刚性导电网络结构(对应草图c、d)。
2.4填料网络结构在力学性能和导电性能上反映的差异
填料的网络结构是存在于复合体内部的三维结构,应用扫描电镜直接观测到的网络结构形貌是局部的、模糊的描述。
Payne[81认为,填料超过一定用量后,在橡胶基体中形成填料一填料相互作用网络结构,当复合材料承受应变时,网络结构发生变化直至破坏,模量骤降。
相应的研究结果表明,填充橡胶的储能模量随着应变振幅的增大而减小,因而认为填料的结构效应决定Payne效应。
因而可
用Payne效应对复合体内部的填料网络结构进行。
