机械设备电气控制(含PLC)(A)

电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

工厂电气控制技术（含PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟 .2、电压继电器是反映电压信号变化的控制电器,其线圈与负载并联连接。

3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。

4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出 .5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁 .6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和 0 。

7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制,一个是软件程序控制。

8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段.9、速度继电器常用于笼型异步电动机的反接制动控制电路中。

10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。

11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为 ON ，其常开触点接通。

12、S7—200型PLC加计数器，若计数输入电路(CU）有上升沿信号、复位输入电路（R) 低电压，计数器的当前值加 1.当前值大于等于设定值时，其常开触点闭合。

13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。

14、字节是PLC中数据运算和存储的基本单位，一个字节由 8 个位(Bit）组成，两个字节构成一个字。

15、交流接触器主要由电磁系统、触头系统、灭弧装置组成.16、位置开关是一种根据运动部件的行程位置而切换电路的电器。

17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。

18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。

19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的.20、可编程序控制器主要由 CPU 、存储单元、接口单元和电源单元组成。

电气控制与plc试题及答案### 电气控制与PLC试题及答案#### 一、选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. 在PLC中，输入继电器通常表示为（）。

A. IB. MC. TD. C答案：A3. 下列哪个不是PLC的编程语言（）。

A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D#### 二、填空题1. PLC的工作原理基于_______控制，通过_______扫描来执行程序。

答案：顺序；循环2. 在PLC中，_______继电器用于存储中间结果，_______继电器用于存储定时器和计数器的值。

答案：M；T3. PLC的输入/输出模块通常包括_______、_______、_______和_______。

答案：数字输入模块；数字输出模块；模拟输入模块；模拟输出模块#### 三、简答题1. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和数据处理。

逻辑控制是实现开关量输入输出的逻辑关系；顺序控制是按照一定的顺序执行任务，通常用于控制机械动作；数据处理功能则涉及到数据的采集、处理和存储。

2. 说明PLC在工业自动化中的优势。

答案：PLC在工业自动化中的优势包括：高可靠性，由于其模块化设计和严格的工业标准，PLC具有很高的稳定性和可靠性；易于编程，使用梯形图等直观的编程语言，使得非专业人员也能快速掌握；灵活性高，通过更换或修改程序，可以快速适应不同的控制需求；维护方便，模块化设计使得故障诊断和维修变得简单。

#### 四、计算题1. 给定一个PLC程序，其中包含一个定时器T0，设定时间为10秒。

如果程序在第5秒时启动，那么定时器T0将在何时触发？答案：定时器T0将在第15秒时触发，因为从第5秒开始计时，需要再经过10秒。

#### 五、论述题1. 论述PLC在现代工业控制系统中的重要性及其发展趋势。

什么是PLC，PLC主要应用在哪些方面？应用中应该注意哪些问题目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况主要分为如下几类：1.开关量逻辑控制.取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线。

如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。

2.工业过程控制在工业生产过程当中，存在一些如温度、压力、流量、液位和速度等连续变化的量(即模拟量)，PLC采用相应的A/D和D/A转换模块及各种各样的控制算法程序来处理模拟量，完成闭环控制。

PID调节是一般闭环控制系统中用得较多的一种调节方法。

过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。

3.运动控制PLC可以用于圆周运动或直线运动的控制。

一般使用专用的运动控制模块，如可驱动步进电机或伺服电机的单轴或多轴位置控制模块，广泛用于各种机械、机床、机器人、电梯等场合。

4.数据处理PLC具有数学运算(含矩阵运算、函数运算、逻辑运算)、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集、分析及处理。

数据处理一般用于如造纸、冶金、食品工业中的一些大型控制系统。

5.通信及联网PLC通信含PLC间的通信及PLC与其它智能设备间的通信。

随着工厂自动化网络的发展，现在的PLC都具有通信接口，通信非常方便。

PLC的应用特点1.可靠性高，抗干扰能力强高可靠性是电气控制设备的关键性能。

PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。

使用PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。

此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。

在应用软件中，应用者还可以编入外围器件的故障自诊断程序，使系统中除PLC以外的电路及设备也获得故障自诊断保护。

江苏省泰兴职业教育中心校2009--2010学年第一学期期末考试《自动化设备及生产线调试与维护》试卷(A) 答案及评分标准08级数控专业（中专）一、选择题（每小格 1 分，共30 分）1．PLC在工作时采用（A ）原理。

A、巡回扫描原理B、输入输出原理C、集中采样、分段输出原理2．PLC是指（B ）。

A、个人电脑B、可编程控制器C、数控技术3．不是构成气动三联件的元件是（B ）。

A、空气过滤器B、干燥器C、减压阀D、油雾器4．模块化生产加工系统指的是（C ）。

A 、自动化生产线B 、FMSC 、MPSD 、PLC5.FESTO生产线的供料单元用于检测料仓中有无工件的传感器是（A ）。

A 、光电传感器B 、电感传感器C 、磁感应传感器D 、电容传感器6．变频器主电路的输出与（D ）连接。

A 、步进电机B 、PLC C 、驱动器；D 、三相异步电动机7．Profibus DP总线的最多支持的节点数为（B ）。

A、32个B、127个C、126个D、5个8．在PPI网络配置中，NETR是（A ）指令。

A、网络读B、网络写C、写网络D、读网络9．MM420变频器参数中，恢复出厂值的参数是（C ）。

A、P0004B、P0000C、P0970D、P000110．步进电机驱动器的输出DIR-信号是（B ）。

A、正转方向控制信号B、反转方向控制信号C.、正转脉冲信号D、反转脉冲信号二、填空题（每小题 3 分，共24 分）1. 气压传动系统的主要组成部分有：气源装置、执行元件、控制元件、和辅助元件组成。

2．方向控制阀按气流在阀内的流通方向分为单向控制阀和双向控制阀。

3. 根据复位弹簧将单作用气缸分为预缩型气缸和预伸型气缸。

4．光电传感器把光信号转变为电信号。

5．电容式传感器可分为变极距型、变面积型和变介电常数型三种。

6．双气控及双电控两位五通方向控制阀具有记忆功能功能。

7．直流4线NPN型传感器输出时所有信号为低电平。

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。

A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。

A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。

A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。

A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。

A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。

A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。

A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

参考答案一．填空题1.接触器是一种典型的电磁式电器，电磁式电器由三部分组成电磁系统、触头系统和灭弧装置。

2.根据图式填空（a）时间继电器的线圈一般符号e 是延时断开常闭触点f 是延时断开常开触点h 是瞬动触点3.电动机的正反转控制电路的互锁环节，为方便和安全兼顾，常使用复合按钮实现正反转的切换，安全的电气互锁则是串联对方常闭触点实现。

4.常见的减压起动控制电路有ㄚ-△减压起动；和定子绕组串接电阻减压起动。

3.自耦变压器减压起动；4．延边三角形减压起动。

5.PLC的编程语言有梯形图语言、指令表语言、状态转移图语言。

6．S7-200系列PLC的数据存储区分两大部分，是数据目标与数据存储。

7．S7-200型PLC的定时器包括TON 、TOF 、TONR 三种类型。

8. S7-200系列PLC的Q0.0 与Q0.1 两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

9. 定时器预设值PT采用的寻址方式为字寻址10. 在PLC运行的第一个扫描周期为ON的特殊存储器位是SM0.1 。

11．定时器的两个变量是当前值和位值。

12.PLC中输入接口电路的类型有直流和交流两种。

13. 正跳变指令的梯形图格式为。

14. 字节寻址的格式由存储器标识符、数据大小、起始字节地址组成。

15. 位寻址的格式由存储器标识符、字节地址、分隔符及位号四部分组成。

16. 顺序控制继电器指令包括SCR 、SCRT 和SCRE 三个指令。

17. PLC运行时总是ON的特殊存储器位是SM0.0 。

二．选择题1．下列那项属于双字寻址（D ）。

A．QW1 B．V10 C．IB0 D．MD282. SM是哪个存储器的标识符。

（D ）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器3. 在PLC运行时，总为ON的特殊存储器位是（C ）A SM1.0B SM0.1C SM0.0D SM1.14．定时器预设值PT采用的寻址方式为（B ）A.位寻址B.字寻址C.字节寻址D.双字寻址5. 世界上第一台PLC生产于（C）A．1968年德国B．1967年日本C．1969年美国D．1970年法国6. 下列那项属于字节寻址（A ）。

电气控制与plc期末考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. 在PLC中，用于存储程序的存储器类型是：A. RAMB. ROMC. EPROMD. EEPROM答案：D3. PLC中，用于实现定时功能的软元件是：A. CTB. CMC. CVD. CR答案：A4. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的扫描周期包括以下哪些步骤？A. 输入扫描B. 程序执行C. 输出刷新D. 所有选项答案：D6. PLC的输出设备通常包括：A. 继电器B. 接触器C. 电磁阀D. 所有选项答案：D7. 在PLC中，用于实现计数功能的软元件是：A. CTB. CMC. CVD. CR答案：B8. PLC的编程语言包括：A. 梯形图B. 指令表C. 功能块图D. 所有选项答案：D9. PLC的输出方式通常包括：A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 所有选项答案：D10. PLC的扫描周期主要取决于：A. 程序的复杂度B. CPU的处理速度C. 外部设备的响应时间D. 所有选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口电路通常采用______方式连接。

答案：光电隔离2. PLC的程序存储器通常采用______类型。

答案：非易失性3. 在PLC中，______是用于实现数据交换的软元件。

答案：数据寄存器4. PLC的输入设备通常包括按钮、传感器等，而输出设备通常包括______、接触器等。

答案：继电器5. PLC的编程软件通常提供______和梯形图两种编程方式。

答案：指令表6. 在PLC中，______是一种用于实现顺序控制的编程语言。

答案：顺序功能图7. PLC的输出设备中，继电器输出通常用于______负载。

单选题1. 在机床电气控制电路中采用两地分别控制方式，其控制按钮连接的规律是__ ___。

(2.5分)(A) 全为串联(B) 全为并联(C) 起动按钮并联，停止按钮串联(D) 起动按钮串联，停止按钮并联参考答案：C2. 交流接触器在不同的额定电压下，额定电流_____。

(2.5分)(A) 相同(B) 不相同(C) 与电压无关(D) 与电压成正比参考答案：A3. 熔断器的作用是_____(2.5分)(A) 控制行程(B) 控制速度(C) 短路或严重过载(D) 弱磁保护参考答案：C4. 通电延时时间继电器，它的延时触点动作情况是____。

(2.5分)(A) 线圈通电时触点延时动作，断电时触点瞬时动作(B) 线圈通电时触点瞬时动作，断电时触点延时动作(C) 线圈通电时触点不动作，断电时触点瞬时动作(D) 线圈通电时触点不动作，断电时触点延时动作参考答案：A5. 最基本的电气控制方法是____。

(2.5分)(A) 继点接触器控制(B) 计算机控制(C) PLC控制(D) 单片机控制参考答案：A6. 断电延时时间继电器，它的延时触点动作情况是_____。

(2.5分)(A) 线圈通电时触点延时动作，断电时触点瞬时动作(B) 线圈通电时触点瞬时动作，断电时触点延时动作(C) 线圈通电时触点不动作，断电时触点瞬时动作(D) 线圈通电时触点不动作，断电时触点延时动作参考答案：B7. 热继电器的整定值为6.8A，则动作范围应选用_____。

(2.5分)(A) 0.4~0.64A(B) 0.64~1A(C) 4~6.4A(D) 6.8~10A参考答案：D8. 接触器的型号为CJ10-160，其额定电流是____。

(2.5分)(A) 10A(B) 160A(C) 10~160A(D) 大于160A参考答案：B9. 电器元件的接线图中______。

(2.5分)(A) 采用集中法表示每一电器元件(B) 元件各带电部件可以分开画(C) 标注可以和原理图不一致参考答案：A10. 时间继电器的作用是_____。

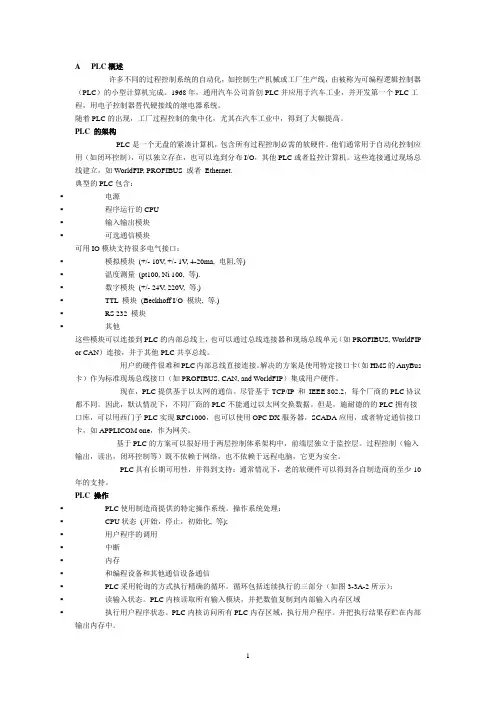

A PLC概述许多不同的过程控制系统的自动化，如控制生产机械或工厂生产线，由被称为可编程逻辑控制器（PLC）的小型计算机完成。

1968年，通用汽车公司首创PLC并应用于汽车工业，并开发第一个PLC工程，用电子控制器替代硬接线的继电器系统。

随着PLC的出现，工厂过程控制的集中化，尤其在汽车工业中，得到了大幅提高。

PLC 的架构PLC是一个无盘的紧凑计算机，包含所有过程控制必需的软硬件。

他们通常用于自动化控制应用（如闭环控制），可以独立存在，也可以连到分布I/O，其他PLC或者监控计算机。

这些连接通过现场总线建立，如WorldFIP, PROFIBUS 或者Ethernet.典型的PLC包含：▪电源▪程序运行的CPU▪输入输出模块▪可选通信模块可用IO模块支持很多电气接口：▪模拟模块(+/- 10V, +/- 1V, 4-20ma, 电阻,等)▪温度测量(pt100, Ni 100, 等).▪数字模块(+/- 24V, 220V, 等.)▪TTL 模块(Beckhoff I/O 模块, 等.)▪RS 232 模块▪其他这些模块可以连接到PLC的内部总线上，也可以通过总线连接器和现场总线单元（如PROFIBUS, WorldFIP or CAN）连接，并于其他PLC共享总线。

用户的硬件很难和PLC内部总线直接连接。

解决的方案是使用特定接口卡（如HMS的AnyBus 卡）作为标准现场总线接口（如PROFIBUS, CAN, and WorldFIP）集成用户硬件。

现在，PLC提供基于以太网的通信。

尽管基于TCP/IP 和IEEE 802.2，每个厂商的PLC协议都不同。

因此，默认情况下，不同厂商的PLC不能通过以太网交换数据。

但是，施耐德的的PLC拥有接口库，可以用西门子PLC实现RFC1000，也可以使用OPC DX服务器，SCADA应用，或者特定通信接口卡，如APPLICOM one，作为网关。

基于PLC的方案可以很好用于两层控制体系架构中，前端层独立于监控层。

国开期末考试《数控机床电气控制》机考试题及答案(第A套)（试卷号2432，整套相同，祝同学们取得优异成绩！）一、单项选择题（共20题，共70分）1、交流电动机的理想调速方法是（）。

【A】：改变转差率调速【B】：变频调速【C】：改变磁极对数P答案：B2、低压断路器的作用是（）。

【A】：低压断路器，能用于频繁接通和断开的电路，而且有效地保护串接在它后面的电气设备【B】：低压断路器，能用于不频繁接通和断开的电路，但不能保护串接在它后面的电气设备【C】：低压断路器，能用于不频繁接通和断开的电路，而且有效地保护串接在它后面的电气设备答案：C3、对某一输入量，传感器的正行程的输出量与反行程的输出量的不一致，称为（）。

【A】：迟滞【B】：分辨率【C】：灵敏度答案：A4、用来输入和编辑用户程序，也可用来监视PLC运行时各编程元件工作状态的部件叫（）。

【A】：输入/输出接口【B】：编程器【C】：存储器答案：B5、PLC通用的一种编程语言，在形式上类似于继电器控制电路。

直观、易懂，是目前应用最多的一种编程语言它是（）。

【A】：梯形图【B】：语句表【C】：功能表图答案：A6、为保证数控机床的精度和效率，检测装置必须具有足够的精度和检测速度，位置检测装置分辨率应（）。

【A】：等于数控机床的分辨率一个数量级【B】：高于数控机床的分辨率一个数量级【C】：低于数控机床的分辨率一个数量级答案：B7、RS232-C接口是用于（）。

【A】：数控装置网络通信接口【B】：数控装置同步通信接口【C】：数控装置异步串行通信接口答案：C8、闭环控制系统（）。

【A】：闭环控制系统是指在机床的运动部件上安装了位置测量装置【B】：闭环控制系统是指在机床的丝杠上安装了位置测量装置【C】：闭环控制系统是指在机床的运动部件上没有安装位置测量装置答案：B9、电气原理图是（）。

【A】：是用于表明各种电气元件在机械设备上和电气控制柜中的实际安装位置【B】：是用于表达所有电器元件的导电部件和接线端子之间的相互关系【C】：是用于表达各电器元件的相对位置和它们之间的电路连接的详细信息答案：B10、利用电磁感应原理制成的位移测量装置（）。

机械电气控制及自动化一、单项选择题(本大题共42分,共 14 小题，每小题3 分）1. PLC不宜用于以下( ）场合。

A. 运动控制 B. 系统集成 C. 数据处理 D. 通讯2。

以下关于逻辑代数计算正确的是（） A。

B.C。

D。

3. 以下关于输入继电器说法错误的是（） A。

专门用来接收从外部开关或敏感元件发来的信号 B。

与输入端子相连 C。

只能由外部信号驱动 D。

只能提供一对常开和一对常闭触点供内部使用4。

以下不属于主令电器的是（ ) A. 按钮 B. 行程开关 C。

接近开关 D. 自动开关5. 以下关于调压调速，说法错误的是（） A. 机械特性的斜率不变 B。

可实现无极调速 C. 平滑性好 D。

调速范围较窄6。

以下调速系统中，系统机械特性最硬的是( ）。

A. 开环系统 B。

电压负反馈系统C。

电流正反馈系统 D. 转速负反馈系统7。

变频调速是以一个频率及( )可变的电源，向异步（或）同步电机供电，从而调节电动机转速的方法。

A. 频率 B. 电流 C. 相序 D。

电位8. 在PLC指令中，将并联电路块与前面电路串联的指令是（ )。

A。

ANBB。

ORBC. ANDD. ANI9。

关于梯形图设计规则中,以下说法错误的是：（）.A。

梯形图按从上到下,从左到右的顺序排列B. 不允许在同一触点上有双向电流通过C。

对于有串联电路块的逻辑行，并联支路的电路块应排在左边D。

对于有串联电路块的逻辑行，并联支路的电路块应排在右边10。

实现两个以上触点串联的支路与前面支路并联的指令是（ ).A. ANBB. ORBC。

ANDD。

ANI11。

定子串电阻降压起动控制电路是按（ )控制原则进行工作的。

A。

时间B. 行程C. 电流D。

速度12. 已知某电机的理想空载转速为2000r/min，在额定负载下的转速为1800r/min，该电机调速的静差度值S为( ） A. 0.3 B。

0.1 C。

0。

5 D. 0.0213. 以下关于交流接触器说法正确的是( ）.A。

《电气控制与P L C》试题含答案(A卷)一、概念题（每小题2分，共30分）1．解释：1）低压电器：指用于交流50Hz（60Hz）、额定电压1200V以下或直流额定电压1500V以下的在电路内起电能分配、通断、保护、控制、调节或检测作用的电器。

2）接触器：指用于远距离频繁接通和分断交直流主回路及大容量用电回路的一种低压控制电器。

34567控制器（）85梯能块图（结构文本（9、T、C、AI、I S：顺：计数器：高速计10）说明ALD、OLD、LPS、LRD、LPP、LDS的逻辑堆栈指令的意义。

ALD：栈装载与，电路块串联连接；OLD：栈装载或，电路块并联连接；LPS：逻辑入栈；LRD：逻辑读栈；LPP：逻辑出栈；LDS：装载堆栈。

2．填空1）常用的电气控制系统图有（电气原理图、电器布置图和安装接线图）三种。

2）S7-200系列PLC有（CPU221、CPU222、CPU224、CPU224XP、CPU226）五种CPU模块，最多可扩展到（7）个扩展模块。

3）S7-200PLC的程序有（主程序、子程序和中断程序）三种。

4）PLC的周期扫描工作模式系统在初始化后,其循环扫描过程有RUN和STOP两种模式:，请在图1-1空格中由上而下填图1-1PLC循环扫描过程5）填写表1-1中指令的名称和功能，接触器SB4，SB4，通过十字复式操作手柄进行的，该手柄有上、下、前、后和中间零位共5个位置。

在扳动手柄时，通过联动机构将控制运动方向的机械离合器合上，并压下相应行程开关SQ3（向下、向前）或SQ4（向上、向后）。

比如欲使工作台向上运动，将手柄扳到向上位置，压下SQ4，接触器KM5线圈通电，M2电动机反转，工作台向上运动，工作台上、下、前、后运动的终端限位，是利用固定在床身上的挡铁撞击手柄，使其回复到中间零位加以实现的。

3）工作台纵向（左、右`）运动的控制首先将工作台转换开关SA1扳到断开位置，然后通过纵向操作手柄控制工作台的纵向运动。

2024年电工技师技能证书理论考试练习题1、〔单选题〕35KV油开关的主要结构有哪些（）。

（ C ）A、提升机构、油箱、导电系统B、电容套管、电流互感器操作机构C、油箱灭弧室、导电系统、电容套管D、油箱、铁架、升降机构、导电系统2、〔单选题〕D/A转换器的主要技术指标有分辨率、转换精度和。

（ B ）A、转换方式B、转换时间C、转换极性D、转换电压3、〔单选题〕FN3-10型负荷开关的结构主要有哪些。

（ B ）A、有支柱绝缘子，金属框架，灭弧，操作机构B、有动静触头，熔断器，操作机构，支柱绝缘子C、有分闸弹簧，刀闸，支柱绝缘子，缓冲装置D、有操作机构，金属框架，熔断器，缓冲装置4、〔单选题〕FX系列PLC中，位右移指令应用（ C ）A、DADDB、DDIVC、SFTRD、SFTL5、〔单选题〕PLC模拟量输入模块使用时需要设置通道选择、转换速度、（）等参数。

（ D ）A、放大倍数B、触发方式C、平均值与最大值D、偏移量与增益值6、〔单选题〕TTL门电路输出高电平的典型值是伏。

（ C ）A、1.2B、2.4C、3.6D、4.87、〔单选题〕三相桥式全控整流电路中1#晶闸管的触发脉冲与2#晶闸管的触发脉冲间隔。

（ B ）A、30°B、60°C、90°D、120°8、〔单选题〕下列不属于电容反馈式振荡器优点的是。

（ D ）A、对高次谐波阻抗较小B、输出波形好C、振荡频率高D、频率范围窄9、〔单选题〕下列可控硅整流电路调试方法哪个是错误的（）。

（ B ）A、先调控制回路，后调主回路B、先调主回路，后调控制回路C、先检查交流，后检查直流D、线路送电要分块10、〔单选题〕下列可控硅逆变器的调试方法哪个是正确的（）。

（ A ）A、先调试触发电路，后调试主电路B、先调试主电路，后调试触发电路C、主电路和触发电路同时调试D、先检查直流，后检查交流11、〔单选题〕为了保证电能表的准确度，其安装倾斜度的标准是。

东北大学继续教育学院机械设备电气控制（含PLC）试卷（作业考核线下） B 卷（共 4 页）1.数控机床低压电器按用途分为：（A ）、保护电器、和执行电器。

A）控制电器B）开关电器C）接触器D）继电器2.数控机床电气控制系统按轨迹分为：（D ）、线框控制系统、轮廓控制系统。

A）自动控制系统B）实体控制系统C）直线控制系统D）点位控制系统3.从组成结构形式上PLC分为（B ）和模块式。

A）独立式B）整体式C）网络式D）分散式4.当压力达到规定值时触点动作的继电器是（C ）。

A）压力继电器B）电流继电器C）速度继电器D）电压继电器5. 信号模块的主要包括：（C）输入/输出模块、模拟量输入/输出模块。

A）离散量B）数字量C）连续量D）控制量6.正常运行时定子绕组为星形联结的三相笼型异步电机，可用（C ）降压启动。

A）串电阻B）星形-三角形切换C）自耦变压器D）三角形7.PLC的工作方式是一个不断循环的（C ）工作方式。

A）实时处理B）先进后出C）顺序扫描D）并行处理8. FANUC-PMC定时器地址从（C ）到T79。

A）T4 B）T8 C）T0 D）T329.END1是（ D ）指令。

A）顺序开始B）调用C）返回D）顺序结束10.S7-300 PLC通过分布式的主机架和3个扩展机架，可以实现（A ）个模块的控制。

A）32 B）16 C）8 D）411.脉冲编码器分为光电式、（B ）、电磁感应式三种。

A）非接触式B）接触式C）共振式D）旋转式12.数控机床电气控制系统由数控装置、进给伺服系统、（B ）、机床强电控制系统等组成。

A）PLC B）主轴伺服系统C）驱动装置D）刀库13. 机械零件的尺寸精度、形状精度和（B ），主要靠切削加工来实现。

A）表面纹理B）表面粗糙度C）波纹度D）装配精度14. 数控机床的精度指标包括：( A )、重复定位精度、分辨率与脉冲当量。

A）定位精度B）直线精度C）平行精度D）圆柱精度15. S7-300PLC的地址分配有两种，即面向槽的地址分配和( D )的地址分配。

电气控制与plc考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的输入设备通常包括（）。

A. 按钮和传感器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：A3. PLC的输出设备通常包括（）。

A. 指示灯和蜂鸣器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：B4. PLC的工作原理基于（）。

A. 顺序控制B. 并行控制C. 循环扫描D. 事件驱动答案：C5. PLC的编程语言不包括（）。

A. 梯形图B. 功能块图C. 布尔逻辑D. 汇编语言答案：D6. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. 硬件性能C. 输入输出数量D. 电源电压答案：A7. PLC的存储器分为（）。

A. 只读存储器和随机存取存储器B. 只读存储器和可编程存储器C. 随机存取存储器和可擦写存储器D. 可擦写存储器和非易失性存储器答案：B8. PLC的输入滤波器的作用是（）。

A. 消除电磁干扰B. 提高输入信号的稳定性C. 减少输入信号的延迟D. 增加输入信号的强度答案：A9. PLC的输出隔离的作用是（）。

A. 防止电流回流B. 保护PLC内部电路C. 增加输出信号的强度D. 减少输出信号的延迟答案：B10. PLC的自诊断功能可以检测（）。

A. 程序错误B. 硬件故障C. 输入输出状态D. 所有选项答案：D二、填空题（每空1分，共20分）1. PLC的英文全称是_______，中文全称是_______。

答案：Programmable Logic Controller；可编程逻辑控制器2. PLC的输入设备包括按钮、传感器、_______等。

答案：接近开关3. PLC的输出设备包括继电器、接触器、_______等。

答案：指示灯4. PLC的工作原理基于_______控制方式。
