高炉炉壳安装方案

word. 目 录

1. 编制依据 ............................................................................................................................... - 3 -

2. 工程简介..................................................................................................................................... - 3 -

2.1 工程概况 ........................................................................................................................... - 3 -

2.2 工程特点 ........................................................................................................................... - 4 -

3. 施工部署及施工准备................................................................................................................. - 4 -

3.1施工平面规划 .................................................................................................................... - 4 -

3.1.1炉壳拼装平台................................................................................................................. - 4 -

3.1.2冷却壁安装钢平台......................................................................................................... - 4 -

3.2施工进度计划 .................................................................................................................... - 5 -

4．施工方法 .................................................................................................................................... - 6 -

4.1施工部位及方法 ................................................................................................................ - 6 -

4.2 焊接工艺 ........................................................................................................................... - 8 -

5. 资源计划................................................................................................................................... - 11 -

5.1吊机选择 .......................................................................................................................... - 11 -

5.2施工小型机具使用计划 .................................................................................................. - 11 -

5.3劳动力 .............................................................................................................................. - 14 -

6 质量管理 .................................................................................................................................... - 15 -

6.1 质量管理体系 ................................................................................................................. - 15 -

6.2 质量控制标准 ................................................................................................................. - 15 -

6.3 质量保证措施 ................................................................................................................. - 18 -

7. 安全管理................................................................................................................................... - 19 -

7.1 安全管理体系 ................................................................................................................. - 19 - 高炉炉壳安装方案

word. 7.2 安全管理目标 ................................................................................................................. - 19 -

7.3 安全保证措施 ................................................................................................................. - 20 -

8.文明施工..................................................................................................................................... - 22 -

9.环境保护措施............................................................................................................................. - 22 -

10．全应急救援预案 .................................................................................................................... - 23 -

10.1应急救援指挥小组 ........................................................................................................ - 23 -

10.2 紧急救护 ....................................................................................................................... - 24 -

10.3 发生高空坠落事故应急措施 ....................................................................................... - 24 -

附图一施工进度计划表................................................................................................................ - 26 -

附图二施工场地平面规划图 ....................................................................................................... - 26 -

高炉炉壳安装方案

word.

高炉炉壳安装方案

1. 编制依据

1.1 《建筑钢结构焊接技术规程》JGJ 81-2002；

1.2 《建筑施工高处作业安全技术规范》（JGJ80－91）；

1.3 《电焊机的使用安全技术规程》（GB10235－88）；

1.4 《建设工程安全生产管理条例》（国务院令2004第393号）；

1.5 《钢结构工程施工质量验收规范》（GB50205-2001）；

1.6 《炼铁机械设备工程安装验收规范》（GB50372－2006）；

合集下载

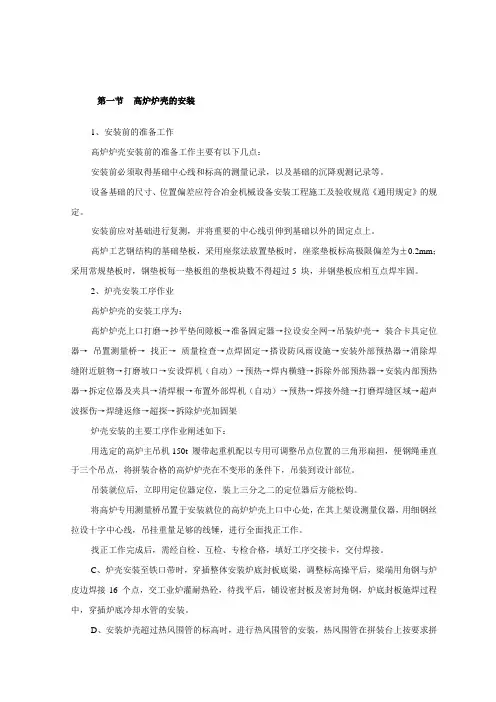

高炉炉壳的安装

高炉炉壳的安装

第一节 高炉炉壳的安装

1、安装前的准备工作

高炉炉壳安装前的准备工作主要有以下几点：

安装前必须取得基础中心线和标高的测量记录，以及基础的沉降观测记录等。

设备基础的尺寸、位置偏差应符合冶金机械设备安装工程施工及验收规范《通用规定》的规定。

安装前应对基础进行复测，并将重要的中心线引伸到基础以外的固定点上。

高炉工艺钢结构的基础垫板，采用座浆法放置垫板时，座浆垫板标高极限偏差为±0.2mm；采用常规垫板时，钢垫板每一垫板组的垫板块数不得超过5 块，并钢垫板应相互点焊牢固。

2、炉壳安装工序作业

高炉炉壳的安装工序为：

高炉炉壳上口打磨→抄平垫间隙板→准备固定器→拉设安全网→吊装炉壳→ 装合卡具定位器→ 吊置测量桥→ 找正→ 质量检查→点焊固定→搭设防风雨设施→安装外部预热器→消除焊缝附近脏物→打磨坡口→安设焊机（自动）→预热→焊内横缝→拆除外部预热器→安装内部预热器→拆定位器及夹具→清焊根→布置外部焊机（自动）→预热→焊接外缝→打磨焊缝区域→超声波探伤→焊缝返修→超探→拆除炉壳加固架

炉壳安装的主要工序作业阐述如下：

用选定的高炉主吊机150t 履带起重机配以专用可调整吊点位置的三角形扁担，便钢绳垂直于三个吊点，将拼装合格的高炉炉壳在不变形的条件下，吊装到设计部位。

吊装就位后，立即用定位器定位，装上三分之二的定位器后方能松钩。

将高炉专用测量桥吊置于安装就位的高炉炉壳上口中心处，在其上架设测量仪器，用细钢丝拉设十字中心线，吊挂重量足够的线锤，进行全面找正工作。

找正工作完成后，需经自检、互检、专检合格，填好工序交接卡，交付焊接。

C、炉壳安装至铁口带时，穿插整体安装炉底封板底梁，调整标高操平后，梁端用角钢与炉皮边焊接16 个点，交工业炉灌耐热砼，待找平后，铺设密封板及密封角钢，炉底封板施焊过程中，穿插炉底冷却水管的安装。

D、安装炉壳超过热风围管的标高时，进行热风围管的安装，热风围管在拼装台上按要求拼
