【精品文档】岩土工程相关知识：钻孔灌注桩钢筋笼绑扎

钻孔灌注桩的钢筋笼施工要点正式风格一：钻孔灌注桩的钢筋笼施工要点1.1 钻孔灌注桩的概述1.2 钢筋笼施工的目的1.3 施工前的准备工作1.3.1 现场勘测与设计1.3.2 材料准备1.3.3 施工方案与施工图纸确认1.4 钢筋笼制作1.4.1 钢筋选用与预处理1.4.2 钢筋的理论计算1.4.3 钢筋连接与焊接1.5 钢筋笼的安装1.5.1 钢筋笼的定位与调整1.5.2 钢筋笼与孔壁的间隙控制1.5.3 钢筋笼的嵌入深度1.6 钢筋笼的固定1.6.1 扣件固定方法1.6.2 紧束带固定方法1.6.3 拉索固定方法1.7 施工中的质量控制1.7.1 钢筋的排列与密实度1.7.2 钢筋笼的垂直度和水平度1.7.3 钢筋笼与孔壁的贴合度1.8 施工中的安全注意事项1.8.1 施工现场的防护1.8.2 钢筋笼的起吊与运输安全1.8.3 施工设备及工具的安全使用1.9 施工验收与记录1.9.1 钢筋笼的外观质量检查1.9.2 尺寸与位置的检查1.9.3 施工日志的记录及验收意见的处理2、法律名词及注释2.1 钻孔灌注桩：一种常用于基础工程的灌注桩的类型，通过在土体中钻孔灌注混凝土来形成桩体。

2.2 钢筋笼：钻孔灌注桩施工中的钢筋装配形式，主要用于增加桩体的强度和稳定性。

2.3 施工方案：钻孔灌注桩施工过程中的详细计划，包括设计要求、材料准备、工序安排等内容。

2.4 施工图纸：钻孔灌注桩施工过程中的图纸或设计图，用于指导施工操作。

3、本文档涉及附件附件：1. 钻孔灌注桩的施工方案2. 钢筋笼的制作图纸3. 施工日志记录表----------------------------------------------------------------------简约风格一：钻孔灌注桩的钢筋笼施工要点1. 钻孔灌注桩的概述1.1 工作原理1.2 应用范围2. 钢筋笼施工的目的2.1 增加桩体的强度2.2 提高桩体的稳定性3. 施工前的准备工作3.1 现场勘测与设计3.2 材料准备3.3 施工方案与施工图纸确认4. 钢筋笼制作4.1 钢筋选用与预处理4.2 钢筋的理论计算4.3 钢筋连接与焊接5. 钢筋笼的安装5.1 定位与调整5.2 间隙控制5.3 嵌入深度6. 钢筋笼的固定6.1 扣件固定方法6.2 紧束带固定方法6.3 拉索固定方法7. 施工中的质量控制7.1 钢筋的排列与密实度7.2 钢筋笼的垂直度和水平度7.3 钢筋笼与孔壁的贴合度8. 施工中的安全注意事项8.1 施工现场的防护8.2 钢筋笼的起吊与运输安全8.3 施工设备及工具的安全使用9. 施工验收与记录9.1 外观质量检查9.2 尺寸与位置的检查9.3 施工日志的记录及验收意见的处理2、法律名词及注释- 钻孔灌注桩：一种用于基础工程的桩体形式，通过在土壤中钻孔并灌注混凝土来形成。

钻孔灌注桩钢筋笼施工要点一、施工准备（1）钻孔灌注桩钢筋笼施工前，应准备好人、材、机具。

根据桩基设计图纸，对钢筋笼进行深化设计，确定钢筋笼的直径、长度、根数、钢筋规格、接头位置等。

（2）对现场进行平整，清除桩位下的障碍物，若有地下水，应进行排水。

（3）对进场的钢筋进行质量检验，确保其规格、型号、质量符合设计要求。

二、钢筋笼制作（1）根据设计图纸，对钢筋笼进行加工制作。

加工时应采用专业的机械设备，确保钢筋笼的直径、长度、根数符合设计要求。

（2）钢筋笼的主筋应采用焊接方式连接，确保主筋的连续性和稳定性。

（3）钢筋笼的箍筋应采用绑扎方式连接，确保箍筋的间距和数量符合设计要求。

（4）钢筋笼的制作应按照国家相关规范进行，确保其质量符合要求。

三、钢筋笼安装（1）钢筋笼安装前应对桩孔进行检查，确保桩孔的直径、深度、垂直度符合设计要求。

（2）将钢筋笼吊起，缓慢放入桩孔中。

在吊装过程中应采取措施防止钢筋笼变形或损坏。

（3）钢筋笼放入桩孔后，应对其位置进行检查，确保其垂直度和稳定性符合要求。

若发现钢筋笼不垂直或不稳定，应进行调整。

四、钢筋笼混凝土浇筑（1）钢筋笼安装完毕后，应进行混凝土浇筑。

浇筑前应对桩孔进行检查，确保桩孔内无杂物、无积水。

（2）混凝土应采用导管法浇筑，导管应插入到桩孔底部。

浇筑时应控制混凝土的浇筑速度和浇筑高度，确保混凝土均匀分布。

（3）浇筑完毕后应对桩头进行保护，避免车辆和人员踩踏。

五、注意事项（1）在钻孔灌注桩钢筋笼施工过程中，应严格遵守相关规范和操作规程，确保施工质量和安全。

（2）在钢筋笼制作和安装过程中，应注意对钢筋的保护，避免损坏或变形。

钻孔灌注桩钢筋笼制作一、钢筋笼制作钢筋笼的制作是钻孔灌注桩施工中的一个重要环节。

在制作钢筋笼时，需要按照设计要求进行选材、切割、弯曲和连接等工作。

1、选材钢筋笼的主要材料是钢筋，需要根据设计要求选择合适的型号和规格。

同时，还需要对钢筋进行质量检验，确保其力学性能符合要求。

钻孔灌注桩的钢筋笼施工及质量控制钻孔灌注桩是一种常见的地基处理方法，广泛应用于桥梁、大型建筑物等工程中。

在钻孔灌注桩的施工中，钢筋笼是关键的组成部分，它直接影响着桩的稳定性和承载能力。

因此，正确施工和质量控制非常重要。

一、钢筋笼的制作钢筋笼是由冷轧或热轧的钢筋经过机械加工和焊接而成。

钢筋笼的制作需要根据设计要求进行，确保其尺寸、形状和钢筋的布置满足工程的要求。

钢筋笼的制作应符合相关标准，如《钢筋混凝土结构设计规范》等。

在制作钢筋笼时，应注意以下几点：1. 钢筋的选材应符合设计要求，应遵循材料强度、适应性和耐久性等方面的要求。

2. 钢筋的直径、间距和长度应按照设计要求进行计算和确定。

3. 钢筋的锚固长度应满足工程要求，确保在灌注混凝土过程中能够提供良好的承载能力。

4. 钢筋笼的搭接处应符合相关标准要求，并采取适当的连接方式，如焊接或扎丝。

二、钢筋笼的安装在施工现场，钢筋笼的安装应按照设计图纸和施工方案进行。

钢筋笼安装时需要注意以下几点：1. 钢筋笼的竖直度应满足要求，在安装过程中应使用水平仪等工具进行检测和调整。

2. 钢筋笼的位置和定位应准确无误，以保证桩基施工的准确性和稳定性。

3. 钢筋笼与钻孔壁之间应保持一定的间隙，以确保灌注混凝土能够充分填充钢筋笼内部和周围的空间。

4. 在钢筋笼安装的过程中，应避免钢筋笼的损坏和变形，特别是焊接部位应注意防止熔渣和气泡的产生。

三、钢筋笼的质量控制钢筋笼的质量控制是钻孔灌注桩施工中非常重要的一环，直接影响着桩基的安全和稳定性。

1. 施工人员应具备合格的技术能力和施工经验，熟悉钢筋笼的制作和安装要求，并按照相关标准进行操作。

2. 钢筋笼的尺寸、形状和钢筋的布置应符合设计要求，在施工过程中应定期进行检查和测量，确保其满足工程的要求。

3. 钢筋笼的焊接质量应符合相关标准和规范，焊点应牢固可靠，焊缝应均匀平整，不得有明显的焊接缺陷。

4. 在钻孔灌注桩的灌注过程中，应控制好混凝土的质量和施工工艺，确保灌注混凝土能够充分填充钢筋笼内部和周围的空间。

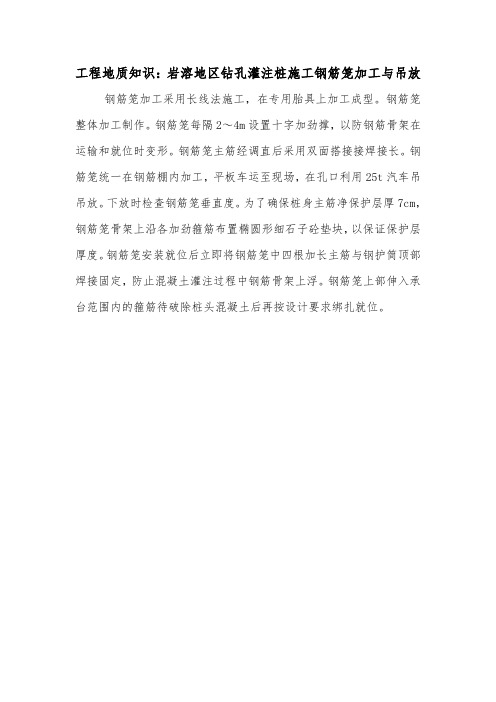

工程地质知识：岩溶地区钻孔灌注桩施工钢筋笼加工与吊放钢筋笼加工采用长线法施工，在专用胎具上加工成型。

钢筋笼整体加工制作。

钢筋笼每隔2～4m设置十字加劲撑，以防钢筋骨架在运输和就位时变形。

钢筋笼主筋经调直后采用双面搭接接焊接长。

钢筋笼统一在钢筋棚内加工，平板车运至现场，在孔口利用25t汽车吊吊放。

下放时检查钢筋笼垂直度。

为了确保桩身主筋净保护层厚7cm，钢筋笼骨架上沿各加劲箍筋布置椭圆形细石子砼垫块，以保证保护层厚度。

钢筋笼安装就位后立即将钢筋笼中四根加长主筋与钢护筒顶部焊接固定，防止混凝土灌注过程中钢筋骨架上浮。

钢筋笼上部伸入承台范围内的箍筋待破除桩头混凝土后再按设计要求绑扎就位。

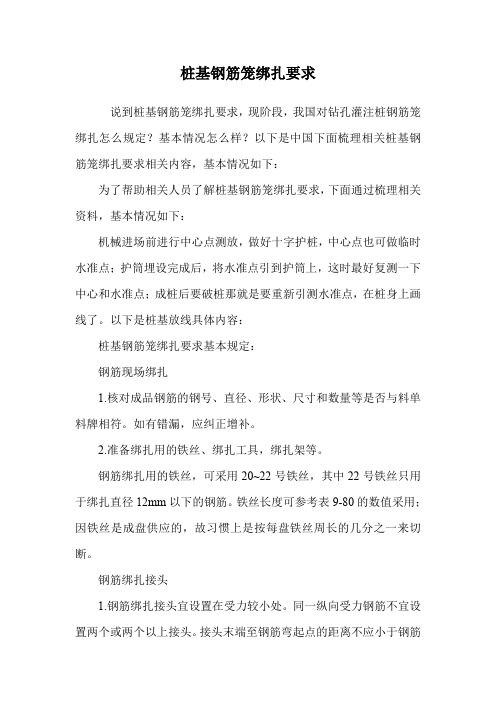

桩基钢筋笼绑扎要求说到桩基钢筋笼绑扎要求，现阶段，我国对钻孔灌注桩钢筋笼绑扎怎么规定？基本情况怎么样？以下是中国下面梳理相关桩基钢筋笼绑扎要求相关内容，基本情况如下：为了帮助相关人员了解桩基钢筋笼绑扎要求，下面通过梳理相关资料，基本情况如下：机械进场前进行中心点测放，做好十字护桩，中心点也可做临时水准点；护筒埋设完成后，将水准点引到护筒上，这时最好复测一下中心和水准点；成桩后要破桩那就是要重新引测水准点，在桩身上画线了。

以下是桩基放线具体内容：桩基钢筋笼绑扎要求基本规定：钢筋现场绑扎1.核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。

如有错漏，应纠正增补。

2.准备绑扎用的铁丝、绑扎工具，绑扎架等。

钢筋绑扎用的铁丝，可采用20~22号铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋。

铁丝长度可参考表9-80的数值采用；因铁丝是成盘供应的，故习惯上是按每盘铁丝周长的几分之一来切断。

钢筋绑扎接头1.钢筋绑扎接头宜设置在受力较小处。

同一纵向受力钢筋不宜设置两个或两个以上接头。

接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

2.同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。

同一连接区段内，纵向受拉钢筋绑扎搭接接头面积百分率及箍筋配置要求，可参照9-2-1-3条的有关规定。

绑扎搭接接头中钢筋的横向间距不应小于钢筋直径，且不应小于25mm.3.当纵向受拉钢筋的绑扎搭接接头面积百分率不大于25％水泥砂浆垫块的厚度，应等于保护层厚度。

垫块的平面尺寸：当保护层厚度等于或小于20mm时为30mm30mm，大于20mm时50mm50mm.当在垂直方向使用垫块时，可在垫块中埋入20号铁丝。

塑料卡的形状有两种：塑料垫块和塑料环圈。

塑料垫块用于水平构件，在两个方向均有凹槽，以便适应两种保护层厚度。

塑料环圈用于垂直构件，使用时钢筋从卡嘴进入卡腔；由于塑料环圈有弹性，可使卡腔的大小能适应钢筋直径的变化。

岩土工程相关知识：钻孔灌注桩的施工方法包括哪些钻孔灌注桩的施工方法包括回旋钻（正循环法、反循环法）、冲击钻、冲抓钻、潜水电钻，还有旋挖钻、长螺旋钻等。

（1）回旋钻。

利用泥浆携带打碎的钻渣。

其中正循环法是泥浆通过钻杆中心从钻头喷入钻孔，泥浆夹带钻渣上升，排入沉淀池；反循环法则相反。

对卵石层和硬质岩层不适合。

（2）冲击钻。

利用卷扬机提升钻头，冲击成孔利用掏渣桶捞取钻渣和清孔。

工艺简单。

效率低。

特别适合卵石层和硬质岩层。

成孔质量差（扩孔、钻机移位、卡钻头、掉钻头）。

（3）旋挖钻。

新型桩孔施工方法。

其原理：利用钻杆和钻斗的旋转，使土屑装满钻斗后提升钻斗出土；通过钻斗的旋转、挖土提升、卸土和泥浆置换护壁。

反复循环而成孔。

特点：自带动力，造价高，效率可提高20倍，施工质量好、尘土泥浆污染少适合各种地质条件，可以实现桅杆垂直度的自动调节和钻孔深度的计量。

（4）长螺旋钻水下灌注成桩技术。

施工原理：采用长螺旋钻钻孔至设计标高，用混凝土泵将混凝土从钻头底部压出，边压灌混凝土边提升钻头直至成桩，然后利用专门震动装置将钢筋笼一次插入桩体，形成钢筋混凝土桩。

特点：与普通水下灌注桩施工工艺比较，长螺旋钻水下灌注成桩施工，由于不需要泥浆护壁，故无泥皮，无沉渣，无泥浆污染，施工速度快。

造价低。

工艺要点：成孔一配置混凝土一泵送混凝土一植入钢筋笼。

（5）灌注桩后注浆技术。

施工原理：在灌注桩成桩后的一定时间里，通过预设在桩身内钢筋笼上的注浆导管及与之相连的桩端、桩侧注浆阀注入水泥浆，使桩端、桩侧的土体（包括沉渣和泥皮）得到加固，从而提高单桩承载力，减少沉降。

注浆导管可利用超声波测试的钢管管道。

注浆方式：桩底注浆、桩侧注浆、桩底和桩侧复式注浆。

工艺要点：注浆管制作一注浆管安装和下放一灌水试验一灌注水下混凝土一压水试验一注浆施工。

钻孔灌注桩—钢筋笼施工要点【钻孔灌注桩—钢筋笼施工要点】一：前言钻孔灌注桩是一种常用的地基处理方式，其施工质量直接影响到整个工程的安全和稳定性。

本文档旨在总结钻孔灌注桩钢筋笼施工的要点，以提供给相关工程师和施工人员参考。

二：钻孔灌注桩的基本原理钻孔灌注桩是在地面上或岩石中钻成竖直孔洞，再将混凝土注入孔洞中，形成一根连续的桩体。

桩体中的钢筋笼起到加固桩体的作用，提高桩体的强度和稳定性。

三：钢筋材料的选择1. 钢筋的种类：根据工程需要和设计要求，选择合适的钢筋种类，如普通钢筋、高强度钢筋等。

2. 钢筋的规格：根据设计要求和荷载要求，选择适当的钢筋规格，如直径、弯曲形状等。

四：钢筋笼的制作1. 钢筋的加工：按照设计图纸和加工图纸的要求，对钢筋进行裁剪、弯曲等加工操作。

2. 钢筋的连接：钢筋笼的连接部分应采用可靠的连接方式，如焊接、绑扎等方式，确保连接牢固。

五：钢筋笼的搭设与安装1. 搭设钢筋笼的支架：根据设计要求和施工计划，搭设适当的支架，保证钢筋笼的水平和垂直度。

2. 钢筋笼的安装：将制作好的钢筋笼逐段放入孔洞中，保证每段钢筋笼的连接牢固，并注意钢筋笼与孔壁的间隙。

六：钢筋笼的埋置及灌注1. 钢筋笼的埋置：将钢筋笼完全置于孔洞中，保持一定的埋深和埋置位置。

2. 灌注混凝土：选用适宜的灌注设备，全程控制灌注速度和压力，保证混凝土充分填充钢筋笼，并避免气泡和杂质的产生。

七：施工过程的质量控制1. 施工过程中的检查与验收：在施工过程中，及时进行钢筋笼的检查和验收，确保其符合设计要求和规范要求。

2. 质量记录和相关文件的整理：对每一次施工过程进行记录，整理和归档，以备后期审查和参考。

八：文档涉及附件本文档涉及的附件包括：1. 钻孔灌注桩的设计图纸；2. 钻孔灌注桩的加工图纸；3. 钢筋笼的制作记录；4. 钻孔灌注桩施工过程的检查和验收记录；5. 其他相关文档和资料。

九：法律名词及注释1. 施工规范：指国家、地方或行业制定的用于规范工程施工过程的文件，如《建筑工程质量验收规范》等。

钻孔灌注桩的钢筋布置和固定工艺钻孔灌注桩是一种常用的土木工程施工技术，常用于建筑物的基础加固以及地质灾害的治理。

钻孔灌注桩的钢筋布置和固定工艺是确保施工质量和结构安全的重要环节。

本文将详细介绍钻孔灌注桩的钢筋布置和固定工艺，并探讨其在工程实践中的应用。

一、钢筋布置钻孔灌注桩的钢筋布置需要根据设计要求和土层条件进行合理确定。

一般情况下，钻孔灌注桩的钢筋布置包括纵向钢筋和横向钢筋两部分。

纵向钢筋主要负责承担桩身的拉力和抗弯能力，横向钢筋则用于加固桩身的抗剪和抗扭能力。

1. 纵向钢筋布置纵向钢筋的布置通常遵循以下原则：（1）根据设计要求确定桩身的直径和长度，并计算出纵向钢筋的截面面积和数量；（2）将纵向钢筋均匀分布在桩身的全长范围内，并保证纵向钢筋的间距符合规范要求；（3）通常情况下，纵向钢筋的直径选择为16mm至32mm之间，具体直径根据设计要求确定。

2. 横向钢筋布置横向钢筋的布置主要考虑以下因素：（1）根据设计要求确定横向钢筋的截面面积和数量；（2）将横向钢筋均匀布置在桩身的截面范围内，并保证横向钢筋的间距满足规范要求；（3）横向钢筋通常采用直径较小的钢筋，一般为6mm至12mm之间。

二、钢筋固定工艺钻孔灌注桩的钢筋固定工艺是保证钢筋布置牢固可靠、不易移位的关键环节。

常用的钢筋固定工艺有三种：焊接、绑扎和螺纹固定。

1. 焊接固定焊接固定是将钢筋通过焊接方式固定在桩身上。

这种固定方法固定牢固、不易松动，适用于大型钻孔灌注桩。

在焊接时，需注意以下事项：（1）焊接点必须位于钢筋与桩身交叉部位，焊缝应均匀分布；（2）焊接点应进行充分焊透，焊缝应无裂纹、夹渣等质量问题。

2. 绑扎固定绑扎固定是将钢筋使用铁丝或钢筋绳绑扎在桩身上。

这种固定方法简单易行，适用于小型钻孔灌注桩。

在绑扎时，需注意以下事项：（1）绑扎密度应符合设计要求，钢筋之间应有相应的间隔；（2）绑扎牢固，钢筋之间不得出现明显的松动或脱落。

3. 螺纹固定螺纹固定是将钢筋的一端制成螺纹，通过螺纹连接装置将其固定在桩身上。

钻孔灌注桩钢筋笼绑扎钻孔灌注桩在建筑工程中是一种常见且重要的基础形式，而钢筋笼的绑扎则是其中关键的工序之一。

钢筋笼不仅能够增强桩身的强度和稳定性，还可以有效地传递荷载。

接下来，咱们就详细说一说钻孔灌注桩钢筋笼的绑扎。

首先，咱们得把所需的材料和工具准备齐全。

这包括钢筋、铁丝、电焊机、钢筋切断机、钢筋弯曲机等等。

钢筋的规格和型号要严格按照设计要求来选择，不能有丝毫马虎。

在正式绑扎之前，要对钢筋进行加工处理。

钢筋得先进行调直，把那些弯曲的部分弄直了，这样才能保证后续的绑扎质量。

然后根据设计的尺寸，用钢筋切断机把钢筋切成合适的长度。

对于一些需要弯曲的部位，就得用到钢筋弯曲机，按照规定的角度和半径进行弯曲。

接下来就是绑扎的具体步骤了。

第一步，先确定好钢筋笼的主筋位置。

一般来说，主筋是钢筋笼的主要受力钢筋，所以它们的位置和间距一定要准确无误。

通常会在工作台上按照设计的间距画出主筋的位置标记，然后把主筋一根一根地放在标记上。

主筋放好之后，就开始绑扎箍筋了。

箍筋的作用是把主筋固定在一起，增强钢筋笼的整体性。

箍筋的间距也要按照设计要求来，一般是用铁丝把箍筋和主筋绑扎在一起。

绑扎的时候要注意力度，既要绑紧，又不能把钢筋勒变形了。

在绑扎的过程中，还有一些细节需要特别注意。

比如说，钢筋的接头位置要错开，不能都在同一个截面上，这样可以避免受力集中。

而且，接头的焊接质量也要保证，焊缝要饱满、均匀，不能有夹渣、气孔等缺陷。

还有，钢筋笼的保护层也很重要。

为了保证钢筋在混凝土中有足够的保护层厚度，一般会在钢筋笼的外侧设置垫块。

这些垫块要均匀分布，保证钢筋笼在浇筑混凝土的时候不会因为保护层不够而出现钢筋外露的情况。

另外，绑扎完成后的钢筋笼在运输和安装过程中也要小心谨慎。

要防止钢筋笼变形或者损坏，如果发现有松动或者变形的地方，要及时进行修复。

总的来说，钻孔灌注桩钢筋笼的绑扎是一项细致而又重要的工作。

每一个环节都需要严格按照设计要求和施工规范来进行，不能有丝毫的疏忽大意。

钻孔灌注桩钢筋笼绑扎钻孔灌注桩在各类建筑工程中被广泛应用，而钢筋笼的绑扎则是其中至关重要的一个环节。

钢筋笼就如同灌注桩的“骨架”，它的质量和绑扎工艺直接影响着灌注桩的承载能力和稳定性。

接下来，让我们详细了解一下钻孔灌注桩钢筋笼绑扎的相关知识和操作要点。

首先，我们来认识一下钢筋笼的组成部分。

通常，钢筋笼由主筋、箍筋、加强筋以及定位筋等构成。

主筋是承担主要拉力的钢筋，一般沿桩身纵向布置；箍筋则环绕主筋，起到固定主筋位置和增强抗剪能力的作用；加强筋用于增强钢筋笼的整体刚度；定位筋则保证钢筋笼在桩孔中的位置准确。

在进行钢筋笼绑扎之前，需要做好充分的准备工作。

材料的选择是关键之一，钢筋的质量必须符合设计要求和相关标准，要有合格的质量证明文件。

同时，要对钢筋进行检验和试验，确保其力学性能满足工程需求。

另外，还需要准备好绑扎所需的工具，如钢丝、扎丝、电焊机等。

在实际操作中，钢筋笼的绑扎顺序也有讲究。

一般先将主筋按照设计间距摆放在工作平台上，然后在主筋上标记出箍筋的位置。

接着，开始绑扎箍筋，将箍筋与主筋交叉点逐点绑扎牢固。

在绑扎过程中，要注意箍筋的间距均匀，绑扎牢固，不得有松动现象。

加强筋的设置通常每隔一定距离布置一道。

加强筋与主筋的连接要采用焊接方式，焊接质量要符合规范要求，焊缝要饱满、均匀，不得有夹渣、气孔等缺陷。

定位筋的作用不可小觑，它能够保证钢筋笼在桩孔中的位置准确，避免钢筋笼在灌注混凝土过程中发生偏移或上浮。

定位筋一般设置在钢筋笼的顶部和底部，其长度和数量要根据桩孔的直径和深度进行合理设计。

钢筋笼绑扎的质量控制是非常重要的。

绑扎后的钢筋笼应具有足够的刚度和稳定性，在吊运和安装过程中不会发生变形。

同时，要检查钢筋的间距、长度、直径等尺寸是否符合设计要求，焊接接头的质量是否合格。

为了保证钢筋笼的质量，还需要注意一些细节问题。

比如，在绑扎过程中，要避免钢筋表面的损伤和锈蚀；扎丝的长度要适宜，过长或过短都会影响绑扎效果；对于焊接部位，要在焊接完成后及时清理焊渣，进行外观检查。
