煤矿井下供电系统的规划与改造井下供电系统在煤矿的安全生产中起着至关重要的作用。
合理的规划与改造能够确保供电系统的稳定性和安全性，提高矿井的生产效率。
本文将探讨煤矿井下供电系统的规划与改造，旨在为相关从业人员提供参考。
一、现状评估与规划在进行井下供电系统规划和改造之前，首先需要对现有的供电系统进行全面的评估。
评估主要包括以下几个方面：1.供电设备状态评估：检查井下供电设备的老化程度、运行状态和安全隐患，包括电缆、变压器、配电箱等。
2.供电线路评估：评估供电线路的可靠性和负荷情况，确定是否需要进行线路的拓展和改造。
3.电力负荷评估：分析矿井的用电负荷情况，确保供电系统能够满足矿井的正常生产需求。
在评估完成后，可以进行供电系统的规划。
规划应根据评估结果和矿井的实际情况进行，明确以下几个方面内容：1.设备更新换代计划：根据供电设备的老化情况，确定逐步更换的计划，并制定相应的预算。
2.电缆敷设和布线方案：考虑井下环境的复杂性，选择适合的电缆类型和敷设方式，并制定合理的布线方案。
3.可行性分析和决策：对规划方案进行可行性分析，包括经济性、可操作性等，最终确定最佳的规划方案。
二、改造与优化在规划完成后，需要进行井下供电系统的改造与优化。
改造与优化主要包括以下几个方面内容：1.设备改造与新设备引进：根据规划方案，逐步进行设备的改造和新设备的引进，确保设备的安全、可靠和高效。
2.电缆敷设和布线：根据规划方案进行电缆的敷设和布线，确保电缆的正常运行和使用寿命。
3.配电系统改进：对配电系统进行改进，提高供电系统的灵活性和可靠性，确保电力负荷的合理分配。
4.安全措施完善：改造过程中要充分考虑矿井的安全因素，采取相应的安全措施，确保改造过程的安全性。
三、运行与维护供电系统的运行与维护对于煤矿的安全生产至关重要。
在改造完成后，需要确保供电系统的正常运行，并进行日常的维护和检修。
主要包括以下几个方面：1.运行监测与管理：对供电系统进行实时监测，及时发现和排除运行故障，提高供电系统的可靠性。
煤矿配电室改造施工方案1. 引言随着煤矿深度开采的推进，矿井的电力需求不断增加。
配电室作为煤矿电力系统的核心组成部分，其安全性和可靠性对煤矿生产起着至关重要的作用。
然而，随着时间的推移，原有的煤矿配电室存在一系列问题，如设备老化、管理混乱等，亟需进行改造施工。
本文将针对煤矿配电室的改造施工方案进行详细的介绍。
2. 改造目标及技术要求2.1 改造目标煤矿配电室改造的目标是提升煤矿电力系统的安全性、可靠性和运行效率，确保电力供应的连续稳定。
2.2 技术要求•电力系统安全可靠：改造后的配电室必须符合国家相关电力标准，确保设备的安全可靠运行。
•效率提升：改造后的配电室应考虑节能降耗的要求，提高电力系统的运行效率。
•设备配置合理：根据煤矿的实际需求和未来的发展规划，合理配置配电室内的设备和电缆。
•环境友好：改造过程中应注重环境保护，遵循绿色施工原则，减少对周边环境的影响。
3. 改造方案3.1 改造前准备在进行配电室改造前，需要进行详细的方案设计和技术论证。
具体工作包括：- 调研煤矿的电力需求和现有的电力系统情况； - 根据调研结果制定改造方案，包括设备选型、布局设计等； - 开展技术论证，评估改造方案的可行性和经济性。
3.2 设备更新3.2.1 高压开关柜更新替换老化的高压开关柜，选用新型的高压开关柜，提高电力系统的安全性和可靠性。
新的高压开关柜应具备完善的保护功能，能够自动检测和处理电力故障。
3.2.2 变压器更新针对煤矿配电室的电力需求进行变压器容量的评估，并选用合适容量的新型变压器替换老旧的变压器。
新的变压器应节能高效，并具备过压、过流、短路等故障自动检测和保护功能。
3.3 电缆敷设根据煤矿内的电力需求，重新规划和敷设配电室到各个工作面的电缆。
电缆的选用应符合煤矿特殊的工作环境需要，具有良好的耐火、耐高温等性能。
3.4 施工管理在改造过程中，需要严格按照施工计划进行工程管理。
施工人员必须经过专业的培训并持有相关证书。
配电柜内部改造施工方案1. 背景介绍随着电气设备的升级和柜体老化，配电柜内部改造成为了提高安全性、可靠性和效率的必要措施。
本文档将详细介绍配电柜内部改造的施工方案。
2. 施工前的准备工作在开始施工前，需要进行一系列准备工作，包括但不限于：•审查现有配电柜的结构和功能；•制定施工计划，确定改造范围和目标；•打开现有配电柜，检查和记录内部设备的型号、规格、数量、连接方式等信息；•准备好所需的工具、材料和配件。
3. 施工步骤3.1 拆除旧设备首先，需要断开供电，并且慎重拆除旧设备。
在拆除过程中，请注意遵循以下操作：1.先断开主开关，确保安全；2.拆除旧设备时，需按照正确的操作顺序进行，避免损坏其他设备；3.拆除过程中，请小心处理敏感的电气元件，避免误操作。
3.2 清理配电柜内部在拆除旧设备后，配电柜内部可能会有杂乱的电线、垃圾和尘土等。
为了保证新设备的安装和使用，需要进行彻底的清理工作：•清除杂乱的电线，并对其进行标识；•清除各种垃圾和尘土，以确保工作环境整洁；•检查配电柜内部接地线情况，确保连接牢固。
3.3 安装新设备在清理完配电柜内部后，可以开始安装新设备。
安装过程中，请遵循以下步骤：1.根据施工计划，选择合适的位置安装新设备；2.注意设备的安装方向，并确保与电源线、信号线等正确连接；3.使用合适的工具将设备固定在配电柜内，确保牢固可靠；4.根据设备的规格和要求，连接外部电源和信号线。
3.4 连接调试与测试安装完新设备后，需要进行连接调试与测试，以验证改造效果并确保其正常运行。
具体步骤如下：1.首先，检查所有连接线路是否正确连接，包括电源线和信号线；2.打开电源，进行初次连接调试，验证设备的工作状态；3.运行设备，观察设备的运行情况并检测是否存在异常；4.对设备进行全面的测试，确保其性能和功能满足要求。
3.5 完善配电柜内部布线在完成设备安装和调试后，根据需求对配电柜的内部布线进行优化和调整。
注意以下几点：1.尽量减少电线的交叉与打结，保持布线清晰、整齐；2.对电线进行标识，以便于日后的维护和操作；3.注意电线与其他设备的距离和隔离，防止干扰和故障。

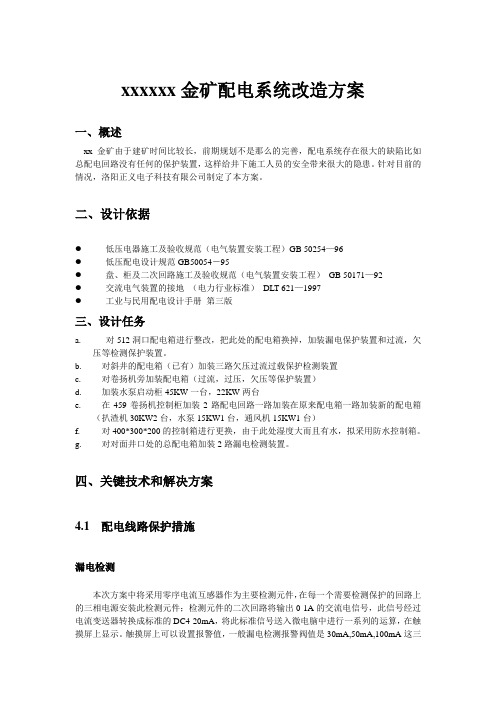

xxxxxx金矿配电系统改造方案一、概述xx金矿由于建矿时间比较长，前期规划不是那么的完善，配电系统存在很大的缺陷比如总配电回路没有任何的保护装置，这样给井下施工人员的安全带来很大的隐患。
针对目前的情况，洛阳正义电子科技有限公司制定了本方案。
二、设计依据●低压电器施工及验收规范（电气装置安装工程）GB 50254—96●低压配电设计规范GB50054－95●盘、柜及二次回路施工及验收规范（电气装置安装工程）GB 50171—92●交流电气装置的接地（电力行业标准）DLT 621—1997●工业与民用配电设计手册第三版三、设计任务a.对512洞口配电箱进行整改，把此处的配电箱换掉，加装漏电保护装置和过流，欠压等检测保护装置。
b.对斜井的配电箱（已有）加装三路欠压过流过载保护检测装置c.对卷扬机旁加装配电箱（过流，过压，欠压等保护装置）d.加装水泵启动柜45KW一台，22KW两台e.在459卷扬机控制柜加装2路配电回路一路加装在原来配电箱一路加装新的配电箱（扒渣机30KW2台，水泵15KW1台，通风机15KW1台）f.对400*300*200的控制箱进行更换，由于此处湿度大而且有水，拟采用防水控制箱。
g.对对面井口处的总配电箱加装2路漏电检测装置。
四、关键技术和解决方案4.1 配电线路保护措施漏电检测本次方案中将采用零序电流互感器作为主要检测元件，在每一个需要检测保护的回路上的三相电源安装此检测元件；检测元件的二次回路将输出0-1A的交流电信号，此信号经过电流变送器转换成标准的DC4-20mA，将此标准信号送入微电脑中进行一系列的运算，在触摸屏上显示。
触摸屏上可以设置报警值，一般漏电检测报警阀值是30mA,50mA,100mA这三个数据，当实际检测到的漏电电流大于设定报警值就发出声光报警。
电路保护措施在需要保护的回路上安装电流互感器、电压互感器等检测元件，这些元件的二次输出电信号经过变送器变换成标准的4-20mA 电信号，进入微电脑中，经过微电脑的处理在屏上显示。
配电柜改保护造施工方案一、施工准备在进行配电柜改造施工前，应首先进行现场勘查，了解现有配电柜的布局、接线方式及运行环境。
同时，确保已获得相关的施工图纸和改造方案，并对所有参与施工的人员进行技术交底和安全培训。
二、停电计划确定改造施工需要停电操作，因此需提前与电力供应部门沟通协调，制定详细的停电计划。
计划中应明确停电时间、停电范围、停电影响以及应对措施。
在停电期间，应确保现场有足够的安全照明和应急照明设备。
三、材料设备准备根据改造方案，提前准备所需的材料和设备。
材料应符合国家标准，设备应选用性能稳定、质量可靠的产品。
在材料设备进场前，应进行质量检验，确保符合设计要求。
四、施工人员安排根据施工进度和施工任务，合理安排施工人员。
施工人员应具备相应的专业技能和操作经验，确保施工过程中的安全和质量。
同时，应指定专人负责施工现场的安全管理和质量监控。
五、拆除旧设备在停电后，按照施工方案的要求，逐步拆除旧的配电柜及相关设备。
拆除过程中应注意避免损坏周围的设备和线路，同时做好拆除设备的记录和保存。
六、安装新设备拆除旧设备后，按照施工图纸和改造方案的要求，安装新的配电柜和设备。
安装过程中应确保设备的位置、间距、固定方式等符合设计要求，同时做好设备的接线和接地工作。
七、重新布线根据新的配电柜布局和设备配置，重新进行布线。
布线过程中应遵循电气安全规范，确保线路的走向、连接、标识等符合标准要求。
同时，应做好线路的防护措施，防止外力损坏或触电事故。
八、安装监控系统在配电柜改造完成后，应安装相应的监控系统，包括温度、湿度、电压、电流等参数的实时监测。
监控系统应具备远程监控功能，方便管理人员随时了解配电柜的运行状态。
九、试运行和调试在所有设备安装和布线完成后，进行试运行和调试。
试运行期间应密切观察设备的运行状态和参数变化，发现异常及时处理。
调试过程中应对设备的性能、保护功能等进行全面测试，确保满足设计要求。
十、防护措施实施为确保配电柜及周围设备的安全运行，应采取相应的防护措施。
配电柜改造方案
背景介绍
随着公司业务的扩展，配电柜逐渐超载、老化，已经不能满足公司的需求。
为了确保公司正常运转，在保证安全可靠的前提下，我们需要给配电柜进行改造。
改造方案
1.扩大配电柜容量
当前配电柜已经超载，无法再承载更多的电器设备。
因此，我们需要扩大配
电柜的容量，增加额定电流和电压的能力。
具体实践方案为在现有配电柜上增加新的插座、断路器等电器，以满足公司业务需要。
2.更换老化损坏的电器元件
因为配电柜中有些元件已经老化，损坏严重，无法正常工作，可能会导致电
器短路、火灾等安全事故的发生。
因此，我们需要更换老化损坏的电器元件。
具体实践方案为在更换后，进行严格测试和验收，确保配电柜的安全稳定。
3.加强防护措施
配电柜改造过程中，需要加强防护措施，确保施工人员的安全。
具体实践方
案为施工人员佩戴防护眼镜、手套、鞋套等防护装备，并严格控制施工现场的电源开关。
同时，在施工现场设置合适的警示标牌和高压隔离设施，以防止事故的发生。
4.定期检修维护
配电柜改造完成后，需要进行定期检修维护，以确保配电柜的安全稳定运行。
具体实践方案为制定合理的检修计划和记录，定期对配电柜中的电器元件进行检查、清洁和修复，确保配电柜的长期安全运行。
总结
配电柜改造是公司电力安全的一项必要工程，需要充分考虑施工过程中的安全问题，并制定出合理的改造方案，确保改造质量和安全效果。
同时，定期进行检修维护，也是确保配电柜的安全长期运行的重要措施。
配电柜改造方案背景配电柜作为电力系统中重要的组成部分，其可靠性和安全性对于电力系统的稳定运行具有至关重要的影响。
然而，一些旧的配电柜可能存在诸多问题，如设备老旧、接线错综复杂、安全隐患等，这些问题极大地限制了电力系统的发展和更新。
据数据统计，近年来配电柜因设备老化和造成的事故所引发的经济损失呈逐年上升趋势，因此，对于现有配电柜的改造和升级已经成为了电力系统中的重要任务。
需求针对现有配电柜中存在的问题，需要对其进行改造。
改造的目的是提高配电柜的可靠性和安全性，降低设备老化和事故带来的经济损失。
改造需要满足以下需求：1.提高配电柜设备的可靠性，降低故障率。
2.简化配电柜接线，降低故障发生率。
3.减少配电柜的安全隐患，保障工作人员和设备的安全。
4.提高配电柜的操作便捷性，方便维修和日常管理。
方案设备更新首先需要更新配电柜中老化、损坏的设备。
在更新过程中，需要选择性价比高、技术先进、可靠性好的设备，如ABB、西门子、施耐德等知名品牌。
更新后的设备可带来更高的工作效率和更稳定的运行状态，从而降低故障率。
接线整理经过多年使用，配电柜中的接线会变得错综复杂，难以维护。
因此，需要对配电柜的接线进行整理。
首先，需要对接线进行分类，区分高压、低压等部分，然后把同类接线放在一起，标明名称、颜色和编号，以便于日后的维护和管理。
整理完毕后，需要进行一次全面的接线测试，消除可能存在的故障隐患。
安全保障为了提高配电柜的安全性，需要在配电柜里加装漏电保护器、短路保护器、过载保护器等安全设备。
这些设备的加装可以有效地保护配电柜内的设备和工作人员免受电击、短路、过载等安全问题的威胁。
除此之外，还需要为配电柜配置门禁、防盗等安全措施，保证配电柜只有授权人员可以进入，避免失窃和人为破坏等问题。
操作便捷化为了提高配电柜的操作便捷性，需要在配电柜内加装便于操作和观察的设备，如照明、指示灯、液晶屏等。
对于大功率的设备可以添加电动机械手，方便操作。
电气柜技改方案概述电气柜是现代工业生产中不可或缺的设备之一，它负责控制和保护生产过程中的各种设备和系统。
随着生产技术水平的不断提高，电气柜也需要不断升级，以适应新的生产需求。
本文将提出一种电气柜技改方案，旨在提高电气柜的性能和可靠性。
需求分析1.现有电气柜老化严重，需要进行升级和维修。
2.生产过程中对电气柜的运行稳定性和可靠性要求较高。
3.电气柜需要能够满足新的生产需求，包括更高的电压和更大的电流。
技改方案1.更换电气柜内的电器元件，包括继电器、开关、保险丝、断路器等。
新的元件将使用更先进的材料和设计，以提高电气柜的性能和可靠性。
2.新增一个微型PLC控制系统，用于监测电气柜内部各个电路和信号的状态。
该控制系统可以对电气柜的故障进行及时的诊断和维修，提高电气柜的可靠性和运行稳定性。
3.修改电气柜的布线，以适应更高电压和更大电流的需求。
在布线过程中，需要考虑线路的安全性和可靠性，避免过度负荷和短路等问题。
4.安装温度探测器和湿度探测器，用于监测电气柜内部的温度和湿度。
在温度和湿度过高的情况下，控制系统将发出警报，并采取相应的措施避免电气柜损坏。
5.新增过电压保护器和欠压保护器，用于保护电气柜不受过电压和欠电压的损害。
保护器将会在多种异常情况下起作用，如过电压、欠压、过流等。
实施方案1.定期维护电气柜，并将老化的元件和电缆及时更换。
2.购买并安装新的电器元件和控制系统，并进行调试和测试。
3.执行新的布线计划并进行测试。
4.安装温度探测器和湿度探测器。
5.安装过电压保护器和欠压保护器。
6.进行全面测试和系统的验收。
结论电气柜技改方案通过更换电气柜内的电器元件、新增微型PLC控制系统、修改电气柜的布线、安装温度探测器和湿度探测器、新增过电压保护器和欠压保护器等一系列措施，使得电气柜的性能和可靠性。
配电柜升级改造方案范文背景现有的配电柜已经投入使用多年，由于技术和设备的更新换代，其功能已经不能满足当前需求。
为了提高电力系统的安全性和稳定性，需要对配电柜进行升级改造。
目标升级改造后的配电柜应该具备以下目标：1. 提高电力系统的可靠性和稳定性；2. 尽量减少停电时间；3. 增加配电柜的容量，以满足未来的扩展需求；4. 简化运维工作，提高效率。
方案根据现有情况和目标要求，提出以下改造方案：1. 更新配电柜的主要设备和组件，包括断路器、接触器、保护装置等，以提高其性能和可靠性；2. 增加备用电源系统，可以在主电源故障时自动切换，确保电力供应的连续性；3. 安装远程监控系统，可以实时监测配电柜的运行状态和健康情况，及时发现并解决潜在问题；4. 优化配电柜的布局和连接方式，使其更加紧凑和方便维护；5. 加强配电柜的防护措施，确保安全使用。
实施以下是具体的实施步骤：1. 开展现场调研，了解当前配电柜的情况和问题；2. 制定详细的改造方案，并对其进行评估和审查；3. 联系供应商，采购所需的设备和材料；4. 在停电维护期间，进行现场安装和改造；5. 进行调试和测试，确保改造后的配电柜正常运行；6. 培训运维人员，使其熟悉新配电柜的操作和维护；7. 定期进行巡检和维护，确保配电柜的长期稳定运行。
风险和风险控制在升级改造过程中，可能会遇到以下风险：1. 供应商无法按时提供设备和材料；2. 改造过程中出现技术问题导致停电时间过长；3. 新配电柜的运行不稳定，出现故障。
为了降低风险，可以采取以下控制措施：1. 提前与供应商建立联系，并确保供应链的可靠性；2. 提前进行详细的规划和准备工作，以确保改造过程的顺利进行；3. 在改造过程中，加强对技术人员的培训和指导，及时解决技术问题。
结论通过对配电柜的升级改造，可以提高电力系统的安全性和稳定性，减少停电时间，满足未来的扩展需求，并提高运维效率。
在实施过程中要注意控制风险，并确保改造后的配电柜能够正常运行。
井上、下电网升压改造实施方案为了保证完成年产30万吨计划任务目标，保证井下供电安全、设备安全，减少电能损耗，特对我矿进行井上、下电网升压改造。
一、主要目标1、对我矿配电室2台800KV A变压器和2台500KV A变压器10KV 变380V改为10KV变660V。
2、对备用发电机380V电压联接变压器进行逆变变为660V电压供井下作为备用电源用。
3、对井下所有馈电开关、启动器、综保原使用380V电源改为660V电源，共计94台。
4、对井下所有电动机由原电源电压380V改为电源电压为660V 供电，共计47台。
二、主要工作内容1、对以上4台变压器由原来的△联接改为Y联接。
2、把备用发电机经开关接至200KV A变压器低压侧→高压侧→备用高压开关柜→2号变压器高压侧→2号变压器低压侧→4号配电屏供井下备用。
3、对馈电开关的调压变压器的一次侧抽头调为660V电压，将漏电保护插件内电压等级开关推到660V电压等级；对启动器控制变压器一次侧抽头调为660V电压；对煤综保改变接线方式由380V/127V改为660V/127V.4、对井下所有电动机由原来的△联接改为Y联接。
三、工作落实电工共计6人，从工区调20人，每个电工带3名工人配合整改工作，具体分工如下：1、由机电矿长贾方清带队，张开国、张峰另加6名工人对主平硐机电硐室、主绞车房、4道全岩绞车房、2道全岩绞车房、2道全岩井底车场硐室、1301工作面的设备进行整改。
2、王才、王文水另加6名工人对K2大巷所有机电硐室以及1302工作面机电硐室、4道全岩井底水仓泵房、机电硐室的设备进行整改。
3、由机电科长李思臣带队，高西超、李少华外加6名工人对水仓机电硐室、水泵以及1302绞车房、1305机巷、1302集中回风巷、1302井底车场机电硐室、水仓水泵等机电设备进行整改。
4、由机电科全体成员对配电室变压器、空压机充电室充电柜进行集中整改。
四、工作要求1、参加整改人员，应严格遵守安全操作规程操作，必须由项目负责人统一指挥，设安全负责人，监督检查，互相配合。
