建筑总平面图的识读方法
建筑施工图的识读方法和步骤,建筑施工图是用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图样。
主要包括建筑施工图、结构施工图和设备施工图,如图1所示。
图1 施工图的分类
一、总平面图的识读
用水平投影方法和相应的图例画出拟建工程四周一定范围内的
新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况的图样,称为总平面图。
总平面图的识读可归纳为总平面图的用途、基本内容和识读步骤这三个部分,如图2所示。
图2 总平面图的识读

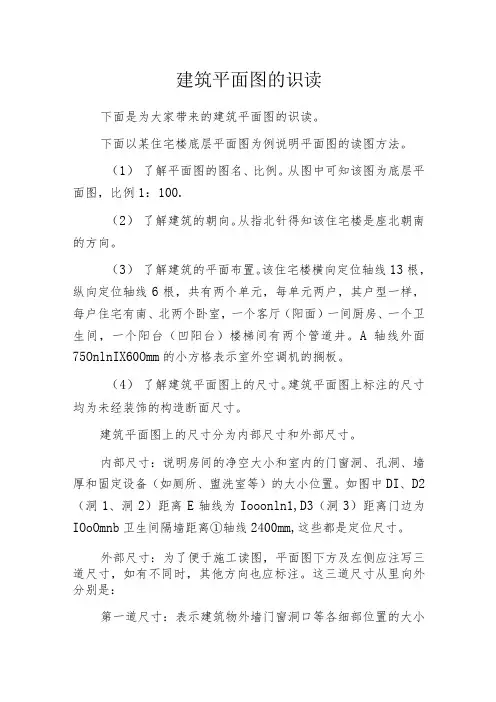

二、建筑平面图的识读
建筑平面图是为了表明屋面构造,一般还要画出屋顶平面图。
它不是剖面图,其俯视屋顶的水平投影图,主要表示屋面的形状及排水情况和突出屋面的构造位置。
建筑平面图的识读可归纳为建筑平面图的用途、基本内容和识读步骤这三个部分,如图3所示。
图3 建筑平面图的识读
三、建筑立面图的识读
建筑立面图,简称立面图,就是对房屋的前后左右各个方向所作的正投影图。
建筑立面图的识读可归纳为建筑立面图的用途、基本内容和识读步骤这三个部分,如图4所示。
图4
四、建筑剖面图的识读
建筑剖面图简称剖面图,一般是指建筑物的垂直剖面图,且多为横向剖切形式。
建筑剖面图的识读可归纳为建筑剖面图的用途、基本内容和识读步骤这三个部分,如图5所示。
图5 建筑剖面图的识读
五、建筑详图的识读
把房屋的某些细部构造及构(配)件用较大的比例将其形状、大小、材料和做法详细表达出来的图样,简称详图或大样图、节点图。
建筑详图的分类如图6所示。
图6 建筑详图的分类。
6.3 建筑平面图6.3.1 建筑平面图的形成和用途建筑平面图,简称平面图,它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来,对剖切平面以下部分所作的水平投影图。
平面图通常用1:50、1:100、1:200的比例绘制,它反映出房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗的位置、大小、开启方向等情况,作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。
6.3.2 建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图;若建筑物的各层布置相同,则可以用两个或三个平面图表达,即只画底层平面图和楼层平面图(或顶层平面图)。
此时楼层平面图代表了中间各层相同的平面,故称标准层平面图。
因建筑平面图是水平剖面图,故在绘制时,应按剖面图的方法绘制,被剖切到的墙、柱轮廓用粗实线(b),门的开启方向线可用中粗实线(0.5 b)或细实线(0.25 b),窗的轮廓线以及其他可见轮廓和尺寸线等用细实线(0.25 b)表示。
6.3.3 建筑平面图的图示内容1.底层平面图的图示内容(1)表示建筑物的墙、柱位置并对其轴线编号。
(2)表示建筑物的门、窗位置及编号。
(3)注明各房间名称及室内外楼地面标高。
(4)表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。
(5)表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。
(6)表示室内设备(如卫生器具、水池等)的形状、位置。
(7)画出剖面图的剖切符号及编号。
(8)标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。
(9)标注详图索引符号。
《规范》规定:图样中的某一局部或构件,如需另见详图,应以索引符号索引。
索引符号是由直径为10mm的圆和水平直径组成,圆和水平直径均应以细实线绘制。
索引符号按下列规定编写:1)索引出的详图,如与被索引的详图同在一张图纸内,应在索引符号的上半圆中用阿拉伯数字注明该详图的编号,并在下半圆中间画一段水平细实线。
一、建筑平面图(一)建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开,移去上部后向下投影所得的水平投影图,称为建筑平面图,如图51所示。
对多层楼房,原则上每一楼层均要绘制一个平面图,并在平面图下方注写图名(如底层平面图、二层平面图等);若房屋某几层平面布置相同,可将其作为标准层,并在图样下方注写适用的楼层图名(如三、四、五层平面图)。
若房屋对称,可利用其对称性,在对称符号的两侧各画半个不同楼层平面图。
建筑平面图实质上是房屋各层的水平剖面图。
平面图虽然是房屋的水平剖面图,但按习惯不必标注其剖切位置,也不称为剖面图。
(二)建筑平面图的作用主要反映房屋的平面形状、大小和房间布置,墙(或柱)的位置、厚度和材料,门窗的位置、开启方向等。
建筑平面图可作为施工放线,砌筑墙、柱,门窗安装和室内装修及编制预算的重要依据。
(三)建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1:50、1:100、1:200的比例绘制2、纵横定位轴线及编号,定位轴线是各构件在长宽方向的定位依据。
凡是承重的墙、柱,都必须标注定位轴线,并按顺序予以编号。
3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置,需用详图表达部位,应标注索引符号。
剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向,并注出编号;凡套用标准图集或另有详图表示的构配件、节点,均需画出详图索引符号,以便对照阅读。
9、指北针一般在底层平面图的下侧要画出指北针符号,以表明房屋的朝向。
10、门窗的代号与编号,门的开启方向。
11、内部装修做法和必要的文字说明。
(四)有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制;可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制;较小的构配件图例线、尺寸线等用细实线绘制。
一、建筑平面图(一)建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开,移去上部后向下投影所得的水平投影图,称为建筑平面图,如图51所示。
对多层楼房,原则上每一楼层均要绘制一个平面图,并在平面图下方注写图名(如底层平面图、二层平面图等);若房屋某几层平面布置相同,可将其作为标准层,并在图样下方注写适用的楼层图名(如三、四、五层平面图)。
若房屋对称,可利用其对称性,在对称符号的两侧各画半个不同楼层平面图。
建筑平面图实质上是房屋各层的水平剖面图。
平面图虽然是房屋的水平剖面图,但按习惯不必标注其剖切位置,也不称为剖面图。
(二)建筑平面图的作用主要反映房屋的平面形状、大小和房间布置,墙(或柱)的位置、厚度和材料,门窗的位置、开启方向等。
建筑平面图可作为施工放线,砌筑墙、柱,门窗安装和室内装修及编制预算的重要依据。
(三)建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1:50、1:100、1:200的比例绘制2、纵横定位轴线及编号,定位轴线是各构件在长宽方向的定位依据。
凡是承重的墙、柱,都必须标注定位轴线,并按顺序予以编号。
3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置,需用详图表达部位,应标注索引符号。
剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向,并注出编号;凡套用标准图集或另有详图表示的构配件、节点,均需画出详图索引符号,以便对照阅读。
9、指北针一般在底层平面图的下侧要画出指北针符号,以表明房屋的朝向。
10、门窗的代号与编号,门的开启方向。
11、内部装修做法和必要的文字说明。
(四)有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制;可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制;较小的构配件图例线、尺寸线等用细实线绘制。
一般采用1:50、1:100、1:200 绘图平面图。
建筑图例符号(五)建筑平面图的读图注意事项1、看清图名和绘图比例,了解该平面图属于哪一层;2、阅读平面图时,应由低向高逐层阅读平面图。
首先从定位轴线开始,根据所注尺寸看房间的开间和进深,再看墙的厚度或柱子的尺寸,看清楚定位轴线是处于墙体的中央位置还是偏心位置,看清楚门窗的位置和尺寸。
尤其应注意各层平面图变化之处。
3、在平面图中,被剖切到的砖墙断面上,按规定应绘制砖墙材料图例,若绘图比例小于等于1:50,则不绘制砖墙材料图例。
4、平面图中的剖切位置与详图索引标志也是不可忽视的问题,它涉及朝向与所表达的详尽内容。
5、房屋的朝向可通过底层平面图中的指北针来了解。
a)底层平面图图是某学生公寓楼底层平面图。
(图某学生公寓楼底层平面图)该底层平面图表达的主要内容有:(1)表明建筑的平面形状及房间的内部布局如:宿舍、卫生间等。
图名为底层平面图,比例1:100,文字说明(2) 表明三道尺寸(总尺寸、轴线尺寸、细部尺寸)及标高,门窗尺寸室外标高为-0.450,首层室内标高为±0.000。
(3) 表明门窗编号。
M-1,M-2,C-1,C-2等。
(4) 表明室外台阶、散水等图中沿建筑物的四周有一圈散水,以防止雨水渗入到地下影响基础的稳定性,因其设有一定的坡度,故在转角处有一交接的斜线。
宽度为1200mm,正面设有两个大门,侧面各设有一个侧门,各设有三步台阶。
表明卫生间内的设备。
(5)表明剖面图的剖切位置与代号。
如在3~4轴之间设有一个贯穿南北的剖切符号1-1,用它来表示后面的1-1剖面图的剖切位置和剖视方向。
(6) 首层画出指北针,以表明建筑物的朝向。
b)楼层平面图见图。
(图53楼层平面图的)该楼层平面图与首层平面图不同之处有:(1)房间的布局不同(2)雨罩为了保护大门和便于人们出入,凡在首层平面图中有室外台阶处,在二层平面图中需画出大门上的雨罩,其他平面图就不用画了。
(3)楼梯楼梯的走向有所不同(4)标高不同二、屋顶平面图(一)形成屋顶平面图是屋面的水平投影图,不管是平屋顶还是坡屋顶,主要应表示出屋面排水情况和突出屋面的全部构造位置。
(二)屋顶平面图的基本内容1、表明屋顶形状和尺寸,女儿墙的位置和墙厚,以及突出屋面的楼梯间、水箱、烟道、通风道、检查孔等具体位置。
2、表示出屋面排水分区情况、屋脊、天沟、屋面坡度及排水方向和下水口位置等。
3、屋顶构造复杂的还要加注详图索引符号,画出详图。
(三)屋顶平面图的读图注意事项屋顶平面图虽然比较简单,亦应与外墙详图和索引屋面细部构造详图对照才能读懂,尤其是有外楼梯、检查孔、檐口等部位和作法、屋面材料防水做法。
c)屋顶平面图屋顶平面图主要表明屋顶的形状,屋面排水方向及坡度,檐沟、女儿墙、屋脊线、落水口、上人孔、水箱及其他构筑物的位置和索引符号等。
屋顶平面图比较简单,可用较小的比例绘制,见图54。
(图54屋顶平面图)三、局部平面图局部平面图的图示方法与底层平面图相同。
为了清楚表明局部平面图所处的位置,必须标注与平面图一致的轴线及编号。
常见的局部平面图有卫生间、盥洗室、楼梯间等,见图55。
(图55局部平面图)一、建筑立面图的形成以平行于房屋外墙面的投影面,用正投影的原理绘制出的房屋投影图,称为立面图(见图56)。
建筑立面图的两种命名方法:按朝向命名和按定位轴线命名。
有定位轴线的建筑物,宜根据两端定位轴线号编注立面图名称无定位轴线的建筑物,可按平面图各面的朝向确定名称(图56立面图的形成)二、建筑立面图的作用及表示方法1、建筑立面图主要反映房屋的体型和外貌、门窗的形式和位置、墙面的材料和装修做法等,是施工的重要依据。
2、建筑立面图的表示方法(1) 定位轴线(2) 图线(3) 比例与图例(4) 立面图上外墙面的装修做法一般用文字加以说明(5) 详图索引符号的要求同平面图(6) 尺寸标注三、有关图线、绘图比例的规定建筑物的外形轮廓用粗实线绘制;建筑立面凹凸之处的轮廓线、门窗洞以及较大的建筑构配件的轮廓线,如:雨蓬、阳台、阶梯等均用中粗实线绘制;较细小的建筑构配件或装饰线,如:勒脚、窗台、门窗扇、各种装饰、墙面上引条线、文字说明指引线等均用细实线绘制;室外地平线用特粗实线绘制。
绘制比例与建筑平面图相一致。
四、建筑立面图的基本内容1、表达房屋外墙面上可见的全部内容,如散水、台阶、雨水管、花池、勒角、门头、门窗、雨罩、阳台、檐口等,以及屋顶的构造形式。
2、表明建筑物外形高度方向的三道尺寸。
及建筑物总高度、分层高度和细部高度。
本建筑物的总高度为24.95m,层高为3m,,室内外高差为450mm,窗台高为900mm等。
3、表明各部位的标高,便于查找高度上的位置。
4、表明首尾轴线号5、表明外墙各部位建筑装饰材料做法,浅蓝灰色面砖饰面。
6、表明局部或外墙索引7、表明门窗的式样及开启方式。
8、标注两端外墙定位轴线;书写图名与比例。
9、标注详图索引符号和必要的文字说明;10、表明外墙面上各种构配件、装饰物的形状、用料和具体做法;(图57正立面图)一、建筑剖面图的形成及作用1、形成假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开,移去靠近观察者的部分,对留下部分所作的正投影图称为建筑剖面图。
建筑剖面图是整幢建筑物的垂直剖面图。
剖切位置一般选择在房屋构造比较复杂和典型的部位,并且通过墙体上门、窗洞。
若为楼房,应选择在楼梯间、层高不同、层数不同的部位,剖切位置符号应在底层平面图中标出。
剖面图的图名应与底层平面图上标注的剖切符号编号一致,如Ⅰ—Ⅰ剖面图。
1、作用建筑剖面图主要用于表达房屋内部高度方向构件布置、上下分层情况、层高、门窗洞口高度,以及房屋内部的结构形式。
它与建筑平面图、立面图相配合,是建筑施工中不可缺少的重要图样之一。
二、建筑剖面图的表示方法(1) 定位轴线(2) 图线(3) 比例(4) 图例(5) 剖切位置与数量的选择(6) 尺寸标注外部尺寸:总高度,层高,窗洞及窗间墙高度,各主要部位(室外地坪、出入口地面、窗台、门窗顶、檐口墙顶)的标高。
内部尺寸:各层楼地面标高,楼梯平台标高,门洞高度(7) 楼、地面各层构造作法(8) 详图索引符号三、有关中图线、比例的规定用粗实线绘制被剖到的墙体、楼板、屋面板;用中粗实线绘制房屋的可见轮廓线;用细实线绘制较小的建筑构配件的轮廓线、装修面层线等;而用特粗实线绘制室内、外地坪线。
绘图比例小于等于1:50 时,被剖切到的构配件断面上,可省略材料图例。
绘制比例应与平面图绘图比例相同。
四、建筑剖面图的基本内容1、表明房屋被剖切到的建筑构配件,在竖向方向上的布置情况,比如各层梁板的具体位置以及与墙柱的关系,屋顶的结构形式;2、表明房屋内未剖切到而可见的建筑构配件位置和形状。
比如可见的墙体、梁柱、阳台、雨蓬、门窗、楼梯段以及各种装饰物和装饰线等;3、在垂直方向上室内、外各部位构造尺寸,室外要注三道尺寸,水平方向标注定位轴线尺寸。
标高尺寸应标注室外地坪、楼面、地面、阳台、台阶等处的建筑标高。
4、表明室内地面、楼面、顶棚、踢脚板、墙裙、屋面等内装修用料及做法,需用详图表示处加标注详图索引符号。
5、标注定位轴线及编号,书写图名和比例五、建筑剖面图的读图注意事项1、阅读剖面图时,首先弄清该剖视图的剖切位置,然后逐层分析剖到哪些内容,投影看到哪些内容。
(图名对照底层平面图,找到剖切位置及投影方向,由剖切位置结合各层平面图,确定剖切到什么?投影后看到什么?以便弄清楚剖面图中每条线的含义)2、弄清楚房屋从地面到屋面的内部构造形式及各层楼面、屋面与墙的关系3、面图中的尺寸重点表明室内外高度尺寸,应校核这些细部尺寸是否与平面图、立面图中的尺寸完全一致。
内外装修做法与材料是否也同平面图、立面图一致。
(清楚房屋的外部和内部的主要尺寸及主要部位的标高。
窗台、窗顶、屋面为结构标高;楼面、平台面等为建筑标高——完成面标高)以图58为例,说明剖面图的内容及识读步骤(图58建筑剖面图)该图表明被剖到建筑物内部的上下分层及屋顶的形式,反映梁、板、柱、墙之间的关系;表明高度方向上的三道尺寸及标高;图中不能表达清楚的地方可用索引符号表明。
